Dozenten: Markus Rentschler Andreas Stuckert Skript zur Vorlesung Software Engineering I VE 13: Logische Basiskonzepte I.

Ähnliche Präsentationen


Präsentation zum Thema: "Dozenten: Markus Rentschler Andreas Stuckert Skript zur Vorlesung Software Engineering I VE 13: Logische Basiskonzepte I."—  Präsentation transkript:

1 Dozenten: Markus Rentschler Andreas Stuckert Skript zur Vorlesung Software Engineering I VE 13: Logische Basiskonzepte I

2 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Einführung Syllogismen Formale Logik – Aussagenlogik – Prädikatenlogik – Temporale Logik OCL Entscheidungstabellen (VE 14) Regeln (VE 14) Agenda Version: Software Engineering I VE 13: Logische Basiskonzepte

3 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Basiskonzepte Version: Software Engineering I VE 13: Logische Basiskonzepte Statik FunktionenDatenDatenstrukturenArchitektur Dynamik KontrollstrukturenZuständeProzesseZeitliches Verhalten Logik AbhängigkeitenEntscheidungstabellenMathematikRegeln Beschreiben das Verhalten und die Veränderungen während der Laufzeit. Beschreiben die feste Struktur des Systems, die sich während der Laufzeit nicht ändert. Beschreiben die Programmfunktion logisch und mathematisch

4 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Logik SyllogismenAussagenlogikPrädikatenlogikModale LogikTemporale Logik Intuitionistische Logik …. Überblick Version Weitgehend sind für uns die Bereiche der formalen Logik wichtig  Aussagelogik und Prädikatenlogik Weitgehend sind für uns die Bereiche der formalen Logik wichtig  Aussagelogik und Prädikatenlogik Software Engineering I VE 13: Logische Basiskonzepte

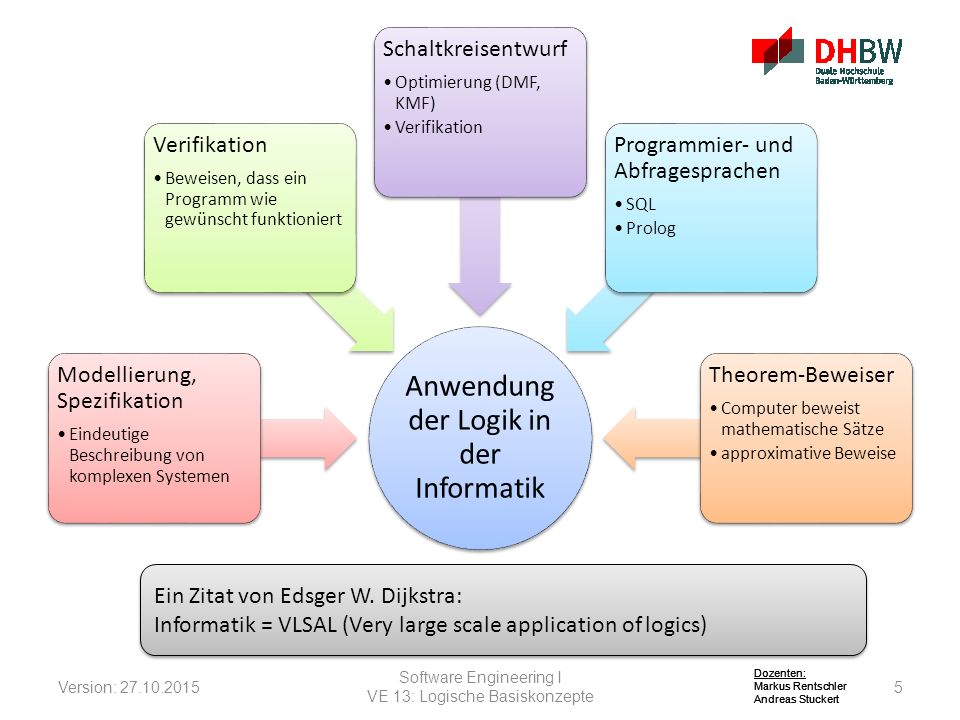

5 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Anwendung der Logik in der Informatik Modellierung, Spezifikation Eindeutige Beschreibung von komplexen Systemen Verifikation Beweisen, dass ein Programm wie gewünscht funktioniert Schaltkreisentwurf Optimierung (DMF, KMF) Verifikation Programmier- und Abfragesprachen SQL Prolog Theorem-Beweiser Computer beweist mathematische Sätze approximative Beweise Version: Software Engineering I VE 13: Logische Basiskonzepte Ein Zitat von Edsger W. Dijkstra: Informatik = VLSAL (Very large scale application of logics) Ein Zitat von Edsger W. Dijkstra: Informatik = VLSAL (Very large scale application of logics)

6 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Syllogismen Version: Software Engineering I VE 13: Logische Basiskonzepte

7 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Syllogismen Version: Software Engineering I VE 13: Logische Basiskonzepte syllogismos = das Zusammenrechnen, logischer Schluss, folgern Katalog von Typen logischer Argumente Kern der antiken Logik des Aristoteles (400 bc) und der traditionellen Logik (1900) A syllogism is discourse in which, certain things being stated, something other than what is stated follows of necessity from their being so. (from The Complete Works of Aristotle) A syllogism is discourse in which, certain things being stated, something other than what is stated follows of necessity from their being so. (from The Complete Works of Aristotle) Syllogismen sind immer nach dem gleichen Muster aufgebaut. Jeweils zwei Prämissen, Obersatz und Untersatz genannt, führen zu einer Konklusion. Die Prämissen und die Konklusion sind Aussagen von einem bestimmten Typ, in denen jeweils einem Begriff, dem syllogistischen Subjekt, ein anderer Begriff, das syllogistische Prädikat, in bestimmter Weise zu- oder abgesprochen wird. In Abhängigkeit von der Stelle, an der sie im Syllogismus auftreten, werden die vorkommenden Begriffe Oberbegriff, Mittelbegriff und Unterbegriff genannt.

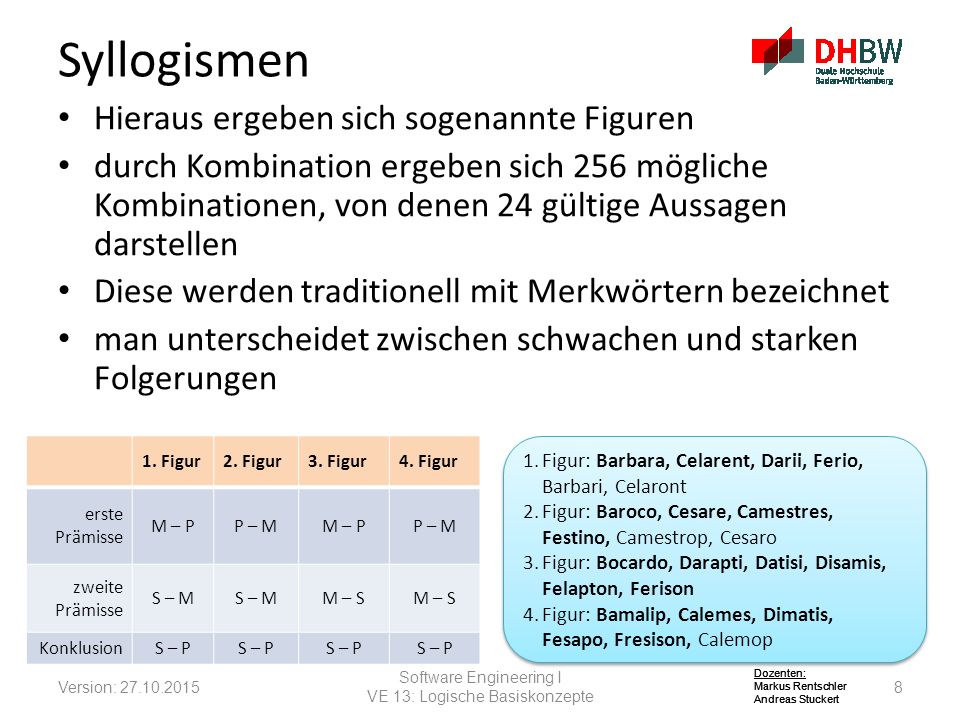

8 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Hieraus ergeben sich sogenannte Figuren durch Kombination ergeben sich 256 mögliche Kombinationen, von denen 24 gültige Aussagen darstellen Diese werden traditionell mit Merkwörtern bezeichnet man unterscheidet zwischen schwachen und starken Folgerungen Syllogismen Version: Software Engineering I VE 13: Logische Basiskonzepte 1. Figur2. Figur3. Figur4. Figur erste Prämisse M – PP – MM – PP – M zweite Prämisse S – M M – S KonklusionS – P 1.Figur: Barbara, Celarent, Darii, Ferio, Barbari, Celaront 2.Figur: Baroco, Cesare, Camestres, Festino, Camestrop, Cesaro 3.Figur: Bocardo, Darapti, Datisi, Disamis, Felapton, Ferison 4.Figur: Bamalip, Calemes, Dimatis, Fesapo, Fresison, Calemop 1.Figur: Barbara, Celarent, Darii, Ferio, Barbari, Celaront 2.Figur: Baroco, Cesare, Camestres, Festino, Camestrop, Cesaro 3.Figur: Bocardo, Darapti, Datisi, Disamis, Felapton, Ferison 4.Figur: Bamalip, Calemes, Dimatis, Fesapo, Fresison, Calemop

9 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Modus Barbara (stark): Alle Münchner sind Bayern, alle Schwabinger sind Münchner. Es folgt: Alle Schwabinger sind Bayern. Modus Barbari (schwach): Alle Münchner sind Bayern, alle Schwabinger sind Münchner. Es folgt: Einige Schwabinger sind Bayern. Modus Celarent (stark): Kein Münchner ist Passauer, alle Schwabinger sind Münchner, es folgt: Kein Schwabinger ist Passauer. Modus Celaront (schwach): Kein Münchner ist Passauer, alle Schwabinger sind Münchner. Es folgt: Einige Schwabinger sind keine Passauer. Syllogismen (Beispiele) Version: Software Engineering I VE 13: Logische Basiskonzepte

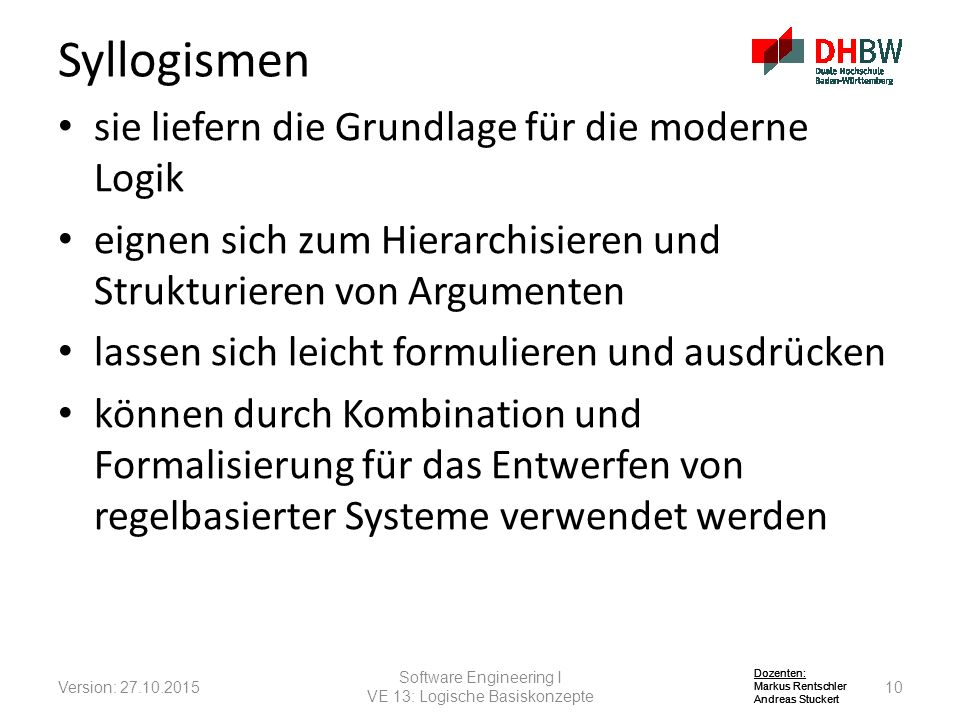

10 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert sie liefern die Grundlage für die moderne Logik eignen sich zum Hierarchisieren und Strukturieren von Argumenten lassen sich leicht formulieren und ausdrücken können durch Kombination und Formalisierung für das Entwerfen von regelbasierter Systeme verwendet werden Syllogismen Version: Software Engineering I VE 13: Logische Basiskonzepte

11 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert zur Beschreibung von Logik bedient man sich formalisierter Syntax und Semantik Probleme mit natürlicher Sprache Version: Software Engineering I VE 13: Logische Basiskonzepte Warum? Zuordnung von Wahrheitswerten zu natursprachlichen Aussagen ist problematisch Natürliche Sprache ist oft schwer verständlich („analytika priora“ von Aristoteles) Natürliche Sprache ist mehrdeutig Ich sah den Mann auf dem Berg mit dem Fernrohr.

12 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Version: Software Engineering I VE 13: Logische Basiskonzepte

13 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Aussagenlogik Version: Software Engineering I VE 13: Logische Basiskonzepte

14 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Aussagenlogik Version: Software Engineering I VE 13: Logische Basiskonzepte Vertiefung in einer bereits stattgefundenen Vorlesung

15 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Prädikatenlogik Version: Software Engineering I VE 13: Logische Basiskonzepte Vertiefung in einer bereits stattgefundenen Vorlesung

16 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Baut auf der Aussage und Prädikantenlogik auf Drei maßgebliche Zweige – LTL (Lineare temporale Logik) beschreibt Abfolgen – CTL (Computation Tree Logic) beschreibt verzweigte Systeme – CTL* (Mischung aus LTL und CTL) Hat neben dem statischen Verhalten auch einen Zeitbegriff. Dieser ist aber nicht physikalisch als Zeit zu verstehen, sondern als Kausalitätsreihenfolge. Einführung von temporalen Operatoren – X im nächsten Schritt – F irgendwann – G immer – U so lange, bis … Temporale Logik Version: Software Engineering I VE 13: Logische Basiskonzepte

17 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Krippe-Struktur Beispiel Temporale Logik Version: Software Engineering I VE 13: Logische Basiskonzepte Immer, wenn die Tür geschlossen wird und auf Start gedrückt wird, kann das Essen erhitzt werden. Immer, wenn die Tür nicht geschlossen ist und auf Start gedrückt wird, kann das Essen nicht erhitzt werden oder die Mikrowelle wird eventuell zurückgesetzt. Immer, wenn die Tür geschlossen wird und auf Start gedrückt wird, kann das Essen erhitzt werden. Immer, wenn die Tür nicht geschlossen ist und auf Start gedrückt wird, kann das Essen nicht erhitzt werden oder die Mikrowelle wird eventuell zurückgesetzt.

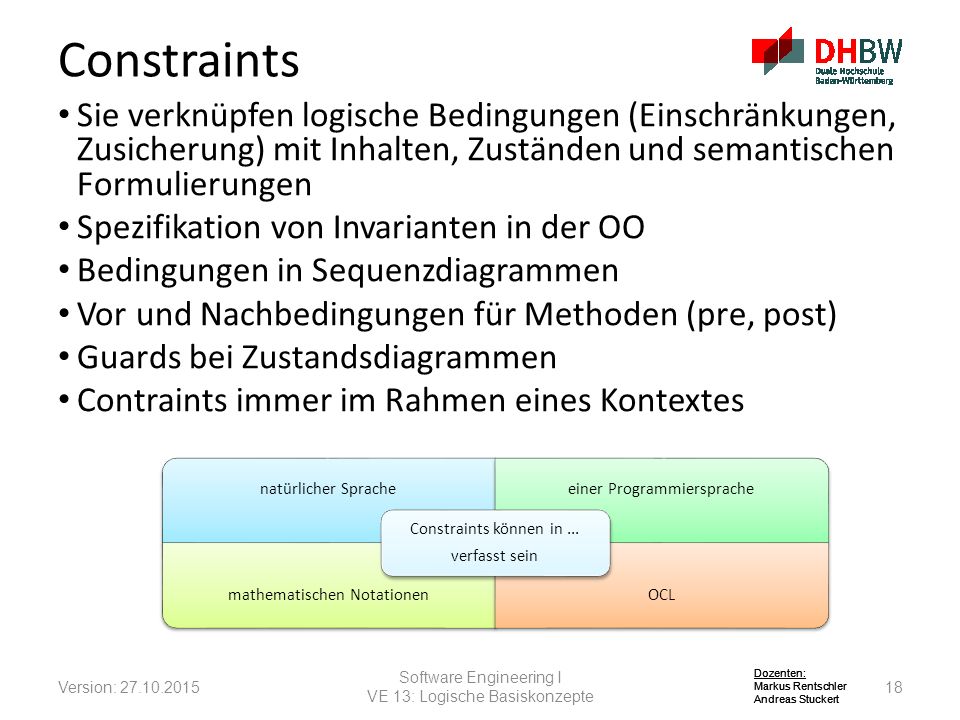

18 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Sie verknüpfen logische Bedingungen (Einschränkungen, Zusicherung) mit Inhalten, Zuständen und semantischen Formulierungen Spezifikation von Invarianten in der OO Bedingungen in Sequenzdiagrammen Vor und Nachbedingungen für Methoden (pre, post) Guards bei Zustandsdiagrammen Contraints immer im Rahmen eines Kontextes Constraints Version: Software Engineering I VE 13: Logische Basiskonzepte natürlicher Spracheeiner Programmiersprache mathematischen NotationenOCL Constraints können in... verfasst sein

19 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Typen von Constraints Invariants müssen zu jeder Zeit für eine Instanz oder Assoziation gelten. Preconditions/Postconditions müssen zu dem Zeitpunkt gelten, an dem die Ausführung der zugehörigen Operation beginnt/endet. Initial & derived Values stellen Bedingungen für Ausgangs- und abgeleitete Werte dar Definition: es können Attribute und Operationen definiert werden, die nicht im Modell enthalten sind. Body Definition von Operationen mit is Query = true. Guards müssen gelten, wenn ein Zustandsübergang beginnt. Constraints Version: Software Engineering I VE 13: Logische Basiskonzepte

20 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert OCL Version: Software Engineering I VE 13: Logische Basiskonzepte Object Constraints Language – Object steht hier für eine Komponente eines beliebigen Systems, diese soll genauer spezifiziert, definiert oder beschrieben werden. – Language steht hier nicht für eine formale Computersprache, sondern vielmehr für eine auf jede Implementierung anwendbare, weniger formale Sprache. Ergänzung zu UML um Modellierung noch effizienter zu gestalten (also kein eigener Diagrammtyp) Sie verändern ein Model nicht, sie überwachen es OCL alleine ist ungeeignet zur Modellierung

21 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert 1.Das Alter einer Person ist nicht negativ. 2.Eine Person ist jünger als ihre Eltern. 3.Nach einem Geburtstag ist eine Person um genau 1 Jahr älter. 4.Eine Person hat genau 2 Eltern. 5.Wenn jemand ein Kind bekommen hat, ist die Menge seiner Kinder nicht leer und die Anzahl seiner Kinder ist größer als vorher. 6.Nur eine erwachsene Person darf ein Auto besitzen. 7.Die Erstzulassung eines Autos liegt nicht vor dem Baujahr. 8.Jede Person, die mindestens ein Auto besitzt, hat mindestens ein Auto, das jünger ist als sie selbst. 9.Niemand kann von sich selbst ein Elternteil sein. 10.Es gibt mindestens eine Person, die ein Auto besitzt (bzw. von allen Personen gibt es mindestens eine Person, die mindestens ein Auto besitzt). Beispiel OCL Text Version: Software Engineering I VE 13: Logische Basiskonzepte

22 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert OCL Klassendiagramm Version: Software Engineering I VE 13: Logische Basiskonzepte

23 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert 1.context Person inv: self.Alter >=0 2.context Person inv: self.Eltern->forAll(e|e.Alter>self.Alter) 3.context Person::hatGeburtstag() post: 4.context Person inv: self.Eltern->size()=2 5.context Person::bekommtKind() post: self.Kinder->notEmpty() and self.Kinder->size() > 6.context Person inv: self.Alter size()=0 7.context Auto inv: self.Erstzulassung>=self.Baujahr 8.context Person inv: self.autos->size()>0 implies self.autos->exists( a | Calendar.YEAR - a.baujahr < self.alter) 9.context Person inv: not self.eltern->includes(self) 10.context Person inv: Person.allInstances->exists(p | p.autos->size() > 0 OCL Constraints Version: Software Engineering I VE 13: Logische Basiskonzepte Weiteres Beispiel und Operantenübersicht: Balzert Seite

24 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Formale Logik … – hilft uns, Programme eindeutig und präzise zu beschreiben – basiert auf den mathematischen Grundsätzen der boolschen Algebra und der Mengenlehre – kann Wahrheitsaussagen, Beziehungen von Objekten und zeitliche Abfolgen beschreiben OCLs erweitern die bestehenden UML Diagramme um eine Beschreibung für die Beschaffenheit und Grenzen von Objekten Zusammenfassung Version

25 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Fragen? Version: Software Engineering I VE 13: Logische Basiskonzepte

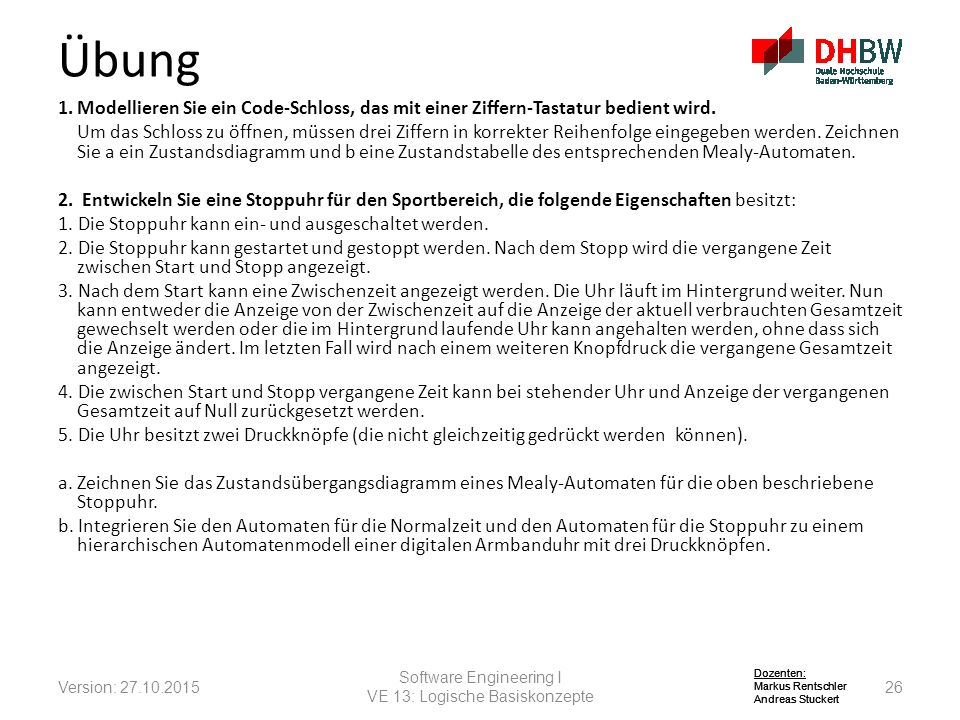

26 Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert Dozenten: Markus Rentschler Andreas Stuckert 1.Modellieren Sie ein Code-Schloss, das mit einer Ziffern-Tastatur bedient wird. Um das Schloss zu öffnen, müssen drei Ziffern in korrekter Reihenfolge eingegeben werden. Zeichnen Sie a ein Zustandsdiagramm und b eine Zustandstabelle des entsprechenden Mealy-Automaten. 2. Entwickeln Sie eine Stoppuhr für den Sportbereich, die folgende Eigenschaften besitzt: 1. Die Stoppuhr kann ein- und ausgeschaltet werden. 2. Die Stoppuhr kann gestartet und gestoppt werden. Nach dem Stopp wird die vergangene Zeit zwischen Start und Stopp angezeigt. 3. Nach dem Start kann eine Zwischenzeit angezeigt werden. Die Uhr läuft im Hintergrund weiter. Nun kann entweder die Anzeige von der Zwischenzeit auf die Anzeige der aktuell verbrauchten Gesamtzeit gewechselt werden oder die im Hintergrund laufende Uhr kann angehalten werden, ohne dass sich die Anzeige ändert. Im letzten Fall wird nach einem weiteren Knopfdruck die vergangene Gesamtzeit angezeigt. 4. Die zwischen Start und Stopp vergangene Zeit kann bei stehender Uhr und Anzeige der vergangenen Gesamtzeit auf Null zurückgesetzt werden. 5. Die Uhr besitzt zwei Druckknöpfe (die nicht gleichzeitig gedrückt werden können). a. Zeichnen Sie das Zustandsübergangsdiagramm eines Mealy-Automaten für die oben beschriebene Stoppuhr. b. Integrieren Sie den Automaten für die Normalzeit und den Automaten für die Stoppuhr zu einem hierarchischen Automatenmodell einer digitalen Armbanduhr mit drei Druckknöpfen. Übung Version: Software Engineering I VE 13: Logische Basiskonzepte
