1 Aluhit Kft. 1 Aluhit Kft. H – 2510 Dorog Úttörő út 20. Tel.: Fax: Internet:

2 Aluhit Kft. 2 ÁTTEKINTÉS Rendszerek ismertetése Áttekintés az Aluhit / Mesconal-Árnyékoló rendszerekről Rendszer 021/ Aluhit Lamellentipusok Rögzítések- és kivitelezési lehetőségek Motorok,hajtások / Vezérlés Különleges profilok

3 Aluhit Kft. 3 Összeállítás

4 Aluhit Kft. 4 System 021 Kültéri árnyékolók - extrudált alu profilokból Üreges, ellipszoid (repszárny ), nagyméretü lamellákból. Esztétikus megjelenést nyújt a homlokzaton Konstruktiv Formaszabadság Előnyök Intenzív védelem a napsugárzástól = Védelem a nap melegétől = Energia takarékos, miután már az ablakra sem engedjük rá a nap melegét. Lamellák vízszintesen, vagy függőlegesen is beépíthetők. A konstrukció lehet fix, ill. mozgatható kivitelű árnyékoló Vezérlése tetszőleges a mozgatható lamelláknak. Egyéni, vagy automata vezérlés a nap állása ill. idő alapján Látásviszonyok optimalizálása a munkahelyen –EDV.

5 Aluhit Kft. 5 Profilválaszték: 021 Standard-Lamella: 021 extrudált Profilok Anyagminőség EN AW T66 Felületkezelés: E6 / EV 1 DIN szerint (20µm) vagy RAL- Standard Lamellatipusok H-80 H-165 H-240 H-300 H-360 H-380 (2-részes) H-400 H-470 (2-részes) H-500 (2-részes) H-600 (2-részes)

6 Aluhit Kft. 6 Statikai értékek: 021 Figyelem: A megadott értékek kizárólag csak statikai irányszámok. Konkrét objektumnál - szükség esetén, külön statikus által végzett számítások az irányadók.

7 Aluhit Kft. 7 Rögzítési variációk: 021 fix véglezáró homlokzati tartó lamellatartó V Lamella H-165 – H-600 ig Lamella H-165 – H-470 ig Lamella H-165 – H-300 ig

8 Aluhit Kft. 8 Kivitelezési variációk: 021 fix Konzolosan kinyúló árnyékoló: 021 azonos lamellaszélességgel Lamella dőlése: 45°-ig Lamella távolság: földrajzi fekvés szerint. -azonos táv. Rögzítése: fix ill. laza megfogással Hőtágulás-kigyenlítése: +/- 8mm Konzolosan kinyúló árnyékoló: 021 különböző lamellaszélességgel (optikai lépcsős) Lamella dőlése: 45°-ig Lamella távolság: földrajzi fekvés szerint. -változó táv.

9 Aluhit Kft. 9 Rögzítési variációk: 021 mozgatható Árnyékoló: 021 mozgatható vízszintesen elhelyezett lamella forgó csapágyazás: VA-csapszeggel és PVC-csúszócsapággyal állíthatóság: Lineármotoral és vezérléssel Lamellatávolság: Lamella típus szerint (pl. Lamella H-300 R=305mm)

10 Aluhit Kft. 10 Rögzítési variációk 021 mozgatható Árnyékoló 021 mozgatható függőleges lamella beépítéssel forgó csapágyazás: VA-csapszeg, talpcsapágy és PVC-csúszócsapággyal állíthatóság: Lineármotorral és vezérléssel Lamella távolság: Lamellatípus szerint (pl. Lamella H-380 R=400mm)

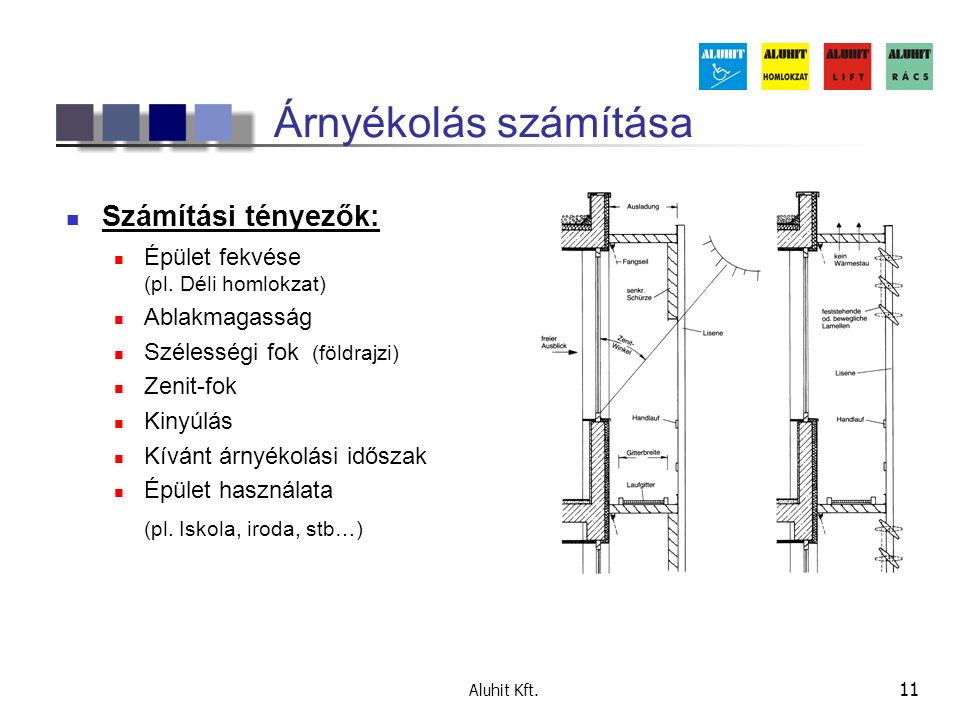

11 Aluhit Kft. 11 Árnyékolás számítása Számítási tényezők: Épület fekvése (pl. Déli homlokzat) Ablakmagasság Szélességi fok (földrajzi) Zenit-fok Kinyúlás Kívánt árnyékolási időszak Épület használata (pl. Iskola, iroda, stb…)

12 Aluhit Kft. 12 Árnyékolás számítása Számítási tényezők: Épület fekvése (pl. Déli homlokzat) Ablakmagasság Szélességi fok (földrajzi) Zenit-fok Kinyúlás Kívánt árnyékolási időszak Épület használata (pl. Iskola, iroda, stb…) Lamella távolság (raszter)

13 Aluhit Kft. 13 Linearantrieb Picolo Picolo XL integrierte Endlagenschalter mit Verstellmöglichkeit verdrehgesicherte Kolbenstange Betriebskondensator integriert gradgenaue Positionierung möglich einfache Ansteuerung geräuscharmer Lauf UV-beständige Anschlusskabel Picolo XL Gehäusedurchmesser (mm)48 mm Verstellkraft (N)1.200 N Hubgeschwindigkeit (mm/s)ca. 6 mm/s Hublängen (mm) 100, 200, 300, 400, 500, 600 Betriebsspannung 230V ~ 50Hz, 0,55A (126 VA) Einschaltdauer KB5 min. Temperaturbereich (°C)-20 bis +80 Gehäuse + Befestigungselemente Edelstahl 4301 vorgeschriebene Einbaulage SchutzartIP 65s Weiter Optionen auf Anfrage

14 Aluhit Kft. 14 Linearantrieb Econom Econom 0Econom 01Econom 1Econom 2 Schubkraft (N) Hubgeschwindigkeit (mm/s)0, , , Hublänge (mm)bis 400bis 750 Betriebsspannungwahlweise 24 V DC/230 V ~/400 V Econom V (230 V ~ und 24 V DC auf Anfrage) Temperaturbereich (°C)-20 bis +80 SchutzartIP 54 alternativ IP 65s Kolbenstangeverdrehgesichert Doppelabstreifringam Kolbenaustritt Endabschaltung justierbar, mit Rückmeldung, Hubverkleinerung je Endlage 25mm Gerätegehäuseschwarz grundiert / alternativ Edelstahl Länge der Anschlußkabel1,5 m Optionen Potentiometer zur Ausgabe eines hubabhängigen Widerstandswertes (bei Econom 0 in 24 V DC nicht lieferbar) Impulsgeber (bei Econom 0 in 24 V DC nicht lieferbar) Bremse Gabelkopf DIN kolben- und/oder gehäuseseitig Gabelkopf DIN 648 kolben- und/oder gehäuseseitig drehbares Gelenkauge kolbenseitig gefedertes Gelenkauge kolbenseitig Sonderbeschichtung Andere Befestigungsarten, Hublängen, Hubgeschwindigkeiten, Sonderspannungen, Schaltungsvarianten, Kabeltypen sowie zusätzliche Ausstattung (Faltbelag, Kugelumlaufspindel, Steckeranschluß,...) auf Anfrage. ECONOM

15 2006. május 16.Aluhit Kft. 15 Antriebstechnik LIMALine LIMAline 60 Abtriebsmoment:M(PH)dyn.(Nm) Profilhülse eleroLastspitzen bis 16 Nm, 8, 4 Abtriebsmoment:M(PH)(Nm) Profilwelle elero143,0, 2,0, 1,0 M(PH) stat.(Nm) Lastspitzen60,0 Drehwinkel (°)360 Gewicht0,330 kg Betriebszeit(sec.)65 Pausenzeit(sec.)180 Umgebungstemperatur(°C)-20 bis +60 Antriebsdrehzahl (min^-1)max.26 Technik im Statikprofil intregierter Antriebsstrang, Wegfall der Schubstange Lamellen stufenlos um 360° drehbar horizontaler und vertikaler Einsatz möglich Kombination verschiedener Lamellenabstände / Lamellenbreiten Abhängigkeit vom Einsatzfall für Lamelle H-165 bis H-400 geeignet alle Antriebselemente sind wartungs- und korrosionsfrei temperaturabhängige Längenausdehnungen werden kompensiert Montage- bzw. Fertigungstoleranzen wirken sich auf die Funktion nicht aus jede einzelne Lamelle ist nachjustierbar gewährt präzise, spielfreie Drehbewegungen Windlast, Lamellengewicht und Schubkräfte werden weitgehendst vom Statikprofil aufgenommen LIMALine

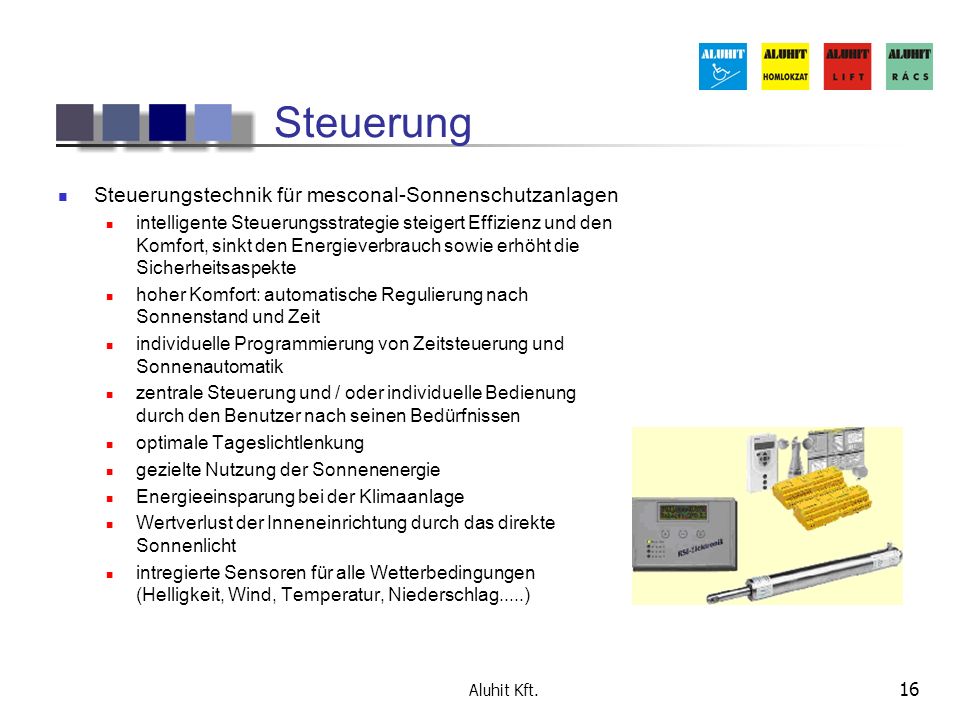

16 Aluhit Kft. 16 Steuerung Steuerungstechnik für mesconal-Sonnenschutzanlagen intelligente Steuerungsstrategie steigert Effizienz und den Komfort, sinkt den Energieverbrauch sowie erhöht die Sicherheitsaspekte hoher Komfort: automatische Regulierung nach Sonnenstand und Zeit individuelle Programmierung von Zeitsteuerung und Sonnenautomatik zentrale Steuerung und / oder individuelle Bedienung durch den Benutzer nach seinen Bedürfnissen optimale Tageslichtlenkung gezielte Nutzung der Sonnenenergie Energieeinsparung bei der Klimaanlage Wertverlust der Inneneinrichtung durch das direkte Sonnenlicht intregierte Sensoren für alle Wetterbedingungen (Helligkeit, Wind, Temperatur, Niederschlag.....)

17 Aluhit Kft. 17 Referenzobjekte 021 BV. Günther, Darmstadt Lamella: H-240, fix

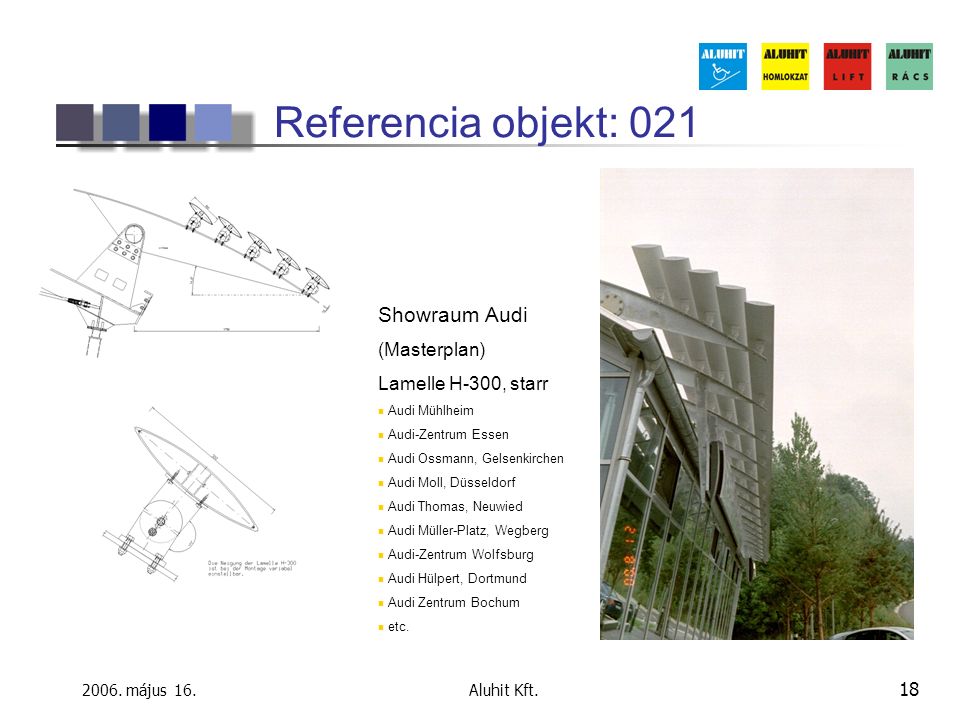

18 2006. május 16.Aluhit Kft. 18 Referencia objekt: 021 Showraum Audi (Masterplan) Lamelle H-300, starr Audi Mühlheim Audi-Zentrum Essen Audi Ossmann, Gelsenkirchen Audi Moll, Düsseldorf Audi Thomas, Neuwied Audi Müller-Platz, Wegberg Audi-Zentrum Wolfsburg Audi Hülpert, Dortmund Audi Zentrum Bochum etc.

19 2006. május 16.Aluhit Kft. 19 Referencia objekt: 021 Showraum VW (Masterplan) Lamelle H-240 bis H-470, starr (Staffeloptik) VW Zentrum Essen VW Junk, Trier VW Moll, Düsseldorf VW Sirries, Hückelhoven VW Zentrum Paterborn VW Thomas, Neuwied VW Stein, Gummersbach VW Arens, Meschede VW Biederbick, Brilon VW Zentrum Bochum etc.

20 Aluhit Kft. 20 Referenzobjekte 021 BV. Sparkasse Bad Wildungen Lamelle H-165 u. H-240, starr mit Wartungssteg

21 Aluhit Kft. 21 Referenzobjekte 021 Links: Walter-Bau, Augsburg Lamelle H-300, beweglich 3. Orden, München Lamelle H-300, beweglich Unten: Südtribühne Hockenheim-Ring Lamelle H-400 incl. gebogenen St-Trägern

22 Aluhit Kft. 22 Referenzobjekte 021 Oben: CD-Design, Solingen Wartungsbalkon mit horizontalen Lamelle H-300, beweglich Links: Mercedes-Benz, Mannheim Lamelle H-400, starr

23 Aluhit Kft. 23 Referenzobjekte 021 Sporthalle Sinzing Lamelle H-300, beweglich
