1 Schüco Sonnenschutzsysteme Großlamellen, Raffstores, Markisen

2 2 Raumtemperaturen an 3 sehr warmen Tagen (Südfassade) 30. Juli 31. Juli 01. August Raumtemperaturen in Abhängigkeit vom Sonnenschutz außenliegend f c =0,1 auskragend (50% der Fensterhöhe) + innenliegend f c =0,4 auskragend f c =0,5 innenliegend f c =0,75 außenliegend auskragend (50%) + innenliegend auskragend innenliegend

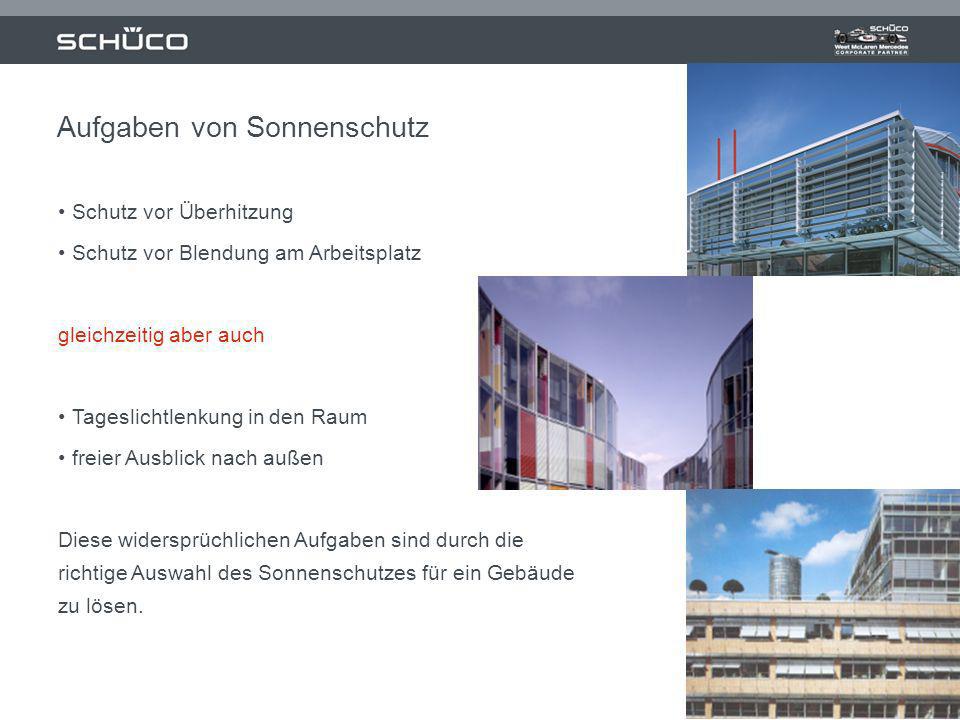

3 3 Aufgaben von Sonnenschutz Schutz vor Überhitzung Schutz vor Blendung am Arbeitsplatz gleichzeitig aber auch Tageslichtlenkung in den Raum freier Ausblick nach außen Diese widersprüchlichen Aufgaben sind durch die richtige Auswahl des Sonnenschutzes für ein Gebäude zu lösen.

4 4 Sonnenschutz additive Systeme integrative Systeme innen liegend an der Glas- oberfläche im Scheiben- zwischenraum bleib veränderlich fest beweglich außen liegend in der Fassaden- konstruktion Systematik für Sonnenschutzsysteme fest beweglich fest beweglich fest beweglich

5 5 Raffstores Senkrechtmarkisen Markisoletten Großlamellen Schiebelamellen Schüco Sonnenschutzsysteme

6 6 GroßlamellenRaffstoresMarkisen außen liegend SunControl starr SunControl beweglich SunControl Schiebelamellen Flach- lamellen gebördelte Lamellen Senkrecht- markisen Markisoletten Z- Lamellen Lichtdach- markisen Schüco Sonnenschutzsysteme

7 7

8 8 Raffstores Senkrechtmarkisen Markisoletten Sonnenschutz- steuerungen Montage Schüco Sonnenschutzsysteme

9 9 Raffstore Lamellen Flachlamellen 50 mm 60 mm 80 mm 100 mm gebördelte Lamellen 60 mm 80 mm Z-Lamellen 90 mm

10 10 Raffstore

11 11 Führung Seilführung Schienenführung Antrieb Motor Kurbel Raffstore Flachlamelle mit Seilführung Gebördelte Lamelle mit Schienenführung

12 12 Der neue Raffstore heißt... Schüco Raffstore BEB 80 EC BEB = basic external blind 80 = 80 mm Lamellenbreite E = electric - Motor C= cable - Seilführung Schüco Raffstore

13 13 Der neue Raffstore bietet... eine bessere Verschattung eine aufgeräumte Optik höhere Stabilität vereinfachte Fertigung und Montage Schüco Raffstore BEB 80 EC Veränderungen und Verbesserungen

14 14 Die entscheidenden Merkmale Leiterkordel, Aufzugsband und Seilführung zusammen am Lamellenrand größerer Lagerabstand stärkere Lamellenwölbung bessere Schließung keine Ösung erforderlich geringere Pakethöhe neu bisher Schüco Raffstore BEB 80 EC Veränderungen und Verbesserungen

15 15 Raffstore - Blenden Blendentypen Winkelblenden U - Blenden Rundbogenblenden strangepresste Blenden Sonderformen Plexiglasblenden

16 16 Raffstore - Blenden Sonderlösung Ellipsenblende

17 17 Raffstore - Blenden Sonderlösung Rundblende zwischengesetzt

18 18 reflektiertes Tageslicht direktes und diffuses Tageslicht Blendschutz sommerlicher Wärmeschutz Tageslichtnutzung verstellbar Raffstore - Tageslichttechnik (TLT)

19 19 Raffstore - Tageslichttechnik (TLT) Standard TLT

20 20 Notraffsystem für Raffstore mechanische Notraffung vor Fluchtöffnungen Kraftpaket platzsparend vor Oberschiene gesetzt, erhöht die Paketdicke nicht Wichtig: Der Behang wird nicht beschädigt Raffstore - Notraffsystem

21 21 Markisen

22 22 Markisen - Senkrechtmarkise Beschreibung: SM 100 R MD Stoff Soltis 92 (große Flächenstabilität und schmutz- abweisende Oberflächenbehandlung) Blende Rundkastenblende Ø 100 mm aus stranggepresstem Aluminium

23 23 Linksroller / Rechtsroller Linksroller (Standard) wickelt um Außenseite des Stoffs Rechtsroller wickelt um Innenseite des Stoffs LinksrollerRechtsroller Markisenausführungen

24 24 Markise - Grundtypen Rundkasten (150) aufgeständert Rechteckkasten Schienenführung Rechteckkasten Seilführung Rundkasten Seilführung Rundkasten Schienenführung Markisolette mit Rundkasten aufgeständert

25 25 Seilhalter Spanntöpfe Abstandhalter Statikhalter Sonnenschutzbefestigungssystem jeder Halter mit allen FS kombinierbar gesicherte Schnittstelle Sonnenschutz – Schüco MB Produkten einfache und schnelle Montage ohne sichtbare Verschraubung in der Fassadenansicht Pulverbeschichtung und Eloxierung hoher Vorfertigungsgrad

26 26 Sonnenschutzsteuerung

27 27 Schüco SunControl – Großlamellen

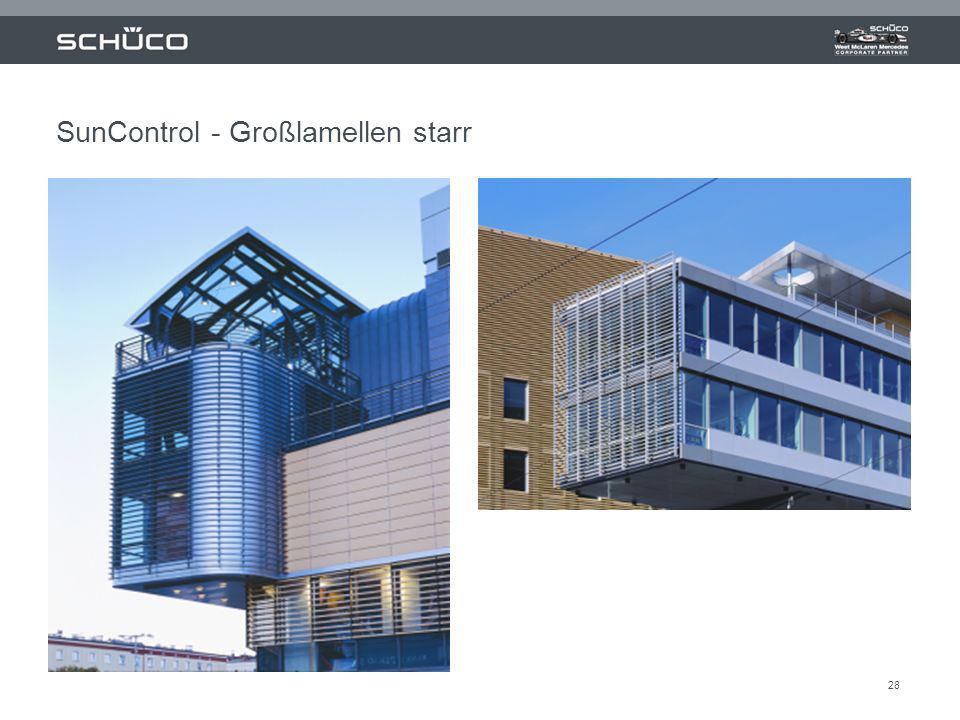

28 28 SunControl - Großlamellen starr

29 29 SunControl - Großlamellen starr 40° Lamellenneigung

30 30 SunControl - Großlamellen starr

31 31 Lamellenübersicht Hohllamellen in Ellipsenoptik 105 mmstranggepresste Profile 155 mmin 8 Standard-Breiten 205 mm6000 mm Lagerlängen 255 mm 305 mm 360 mm 415 mmVerbundlamelle auch 470 mmin 4000 mm Lagerlängen SunControl - Großlamellen starr

32 32 Lamellenübersicht Blechlamellen in Ellipsenoptik zweischalig 470 mm 580 mm 690 mm Blechlamellen in Ellipsenoptik einschalig 580 mm 690 mm in geschlossener und offener Optik SunControl - Großlamellen starr

33 33 Fassadenhalter für Fassadenmontage für alle Standard-Lamellen ab 305mm optimale Eckausbildung optimierte Anbindung an Schüco Fassaden-Systeme 0°/90° 15° 30° 45° SunControl - Großlamellen starr Systemanbindung

34 34 SunControl - Großlamellen starr Systemanbindung Fassadenhalter

35 35 Lamellenhalter für Fassaden- oder Lichtdachmontage für alle Standard-Lamellen bis 305mm einfache Eckausbildung Fassadenanbindung mit System Bolzen SunControl - Großlamellen starr Systemanbindung 0°/90° 15° 30° 45°

36 36 SunControl - Großlamellen starr Systemanbindung Lamellenhalter

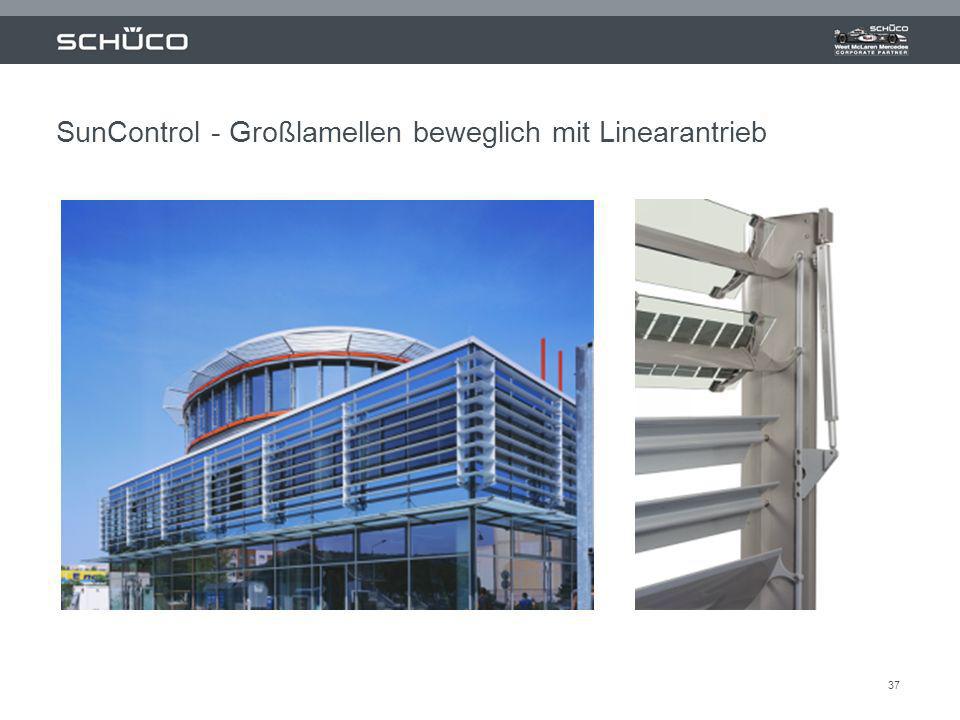

37 37 SunControl - Großlamellen beweglich mit Linearantrieb

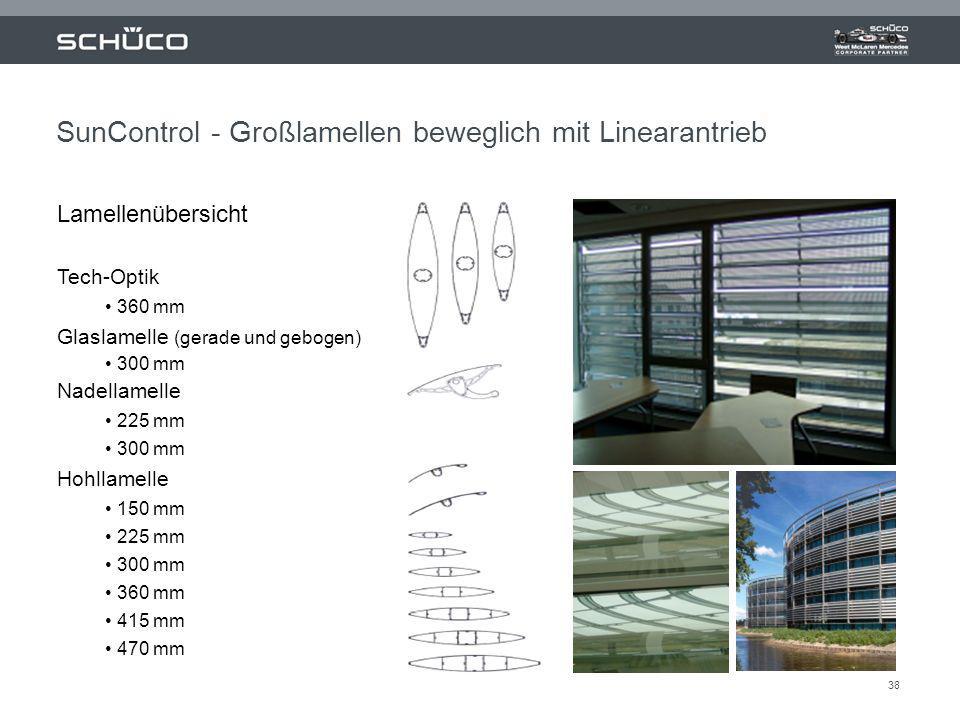

38 38 Lamellenübersicht Tech-Optik 360 mm Glaslamelle (gerade und gebogen) 300 mm Nadellamelle 225 mm 300 mm Hohllamelle 150 mm 225 mm 300 mm 360 mm 415 mm 470 mm SunControl - Großlamellen beweglich mit Linearantrieb

39 39 Glas-Lamellen Systemlösung mit Glas-Lamellen in horizontaler Lage 300 mm Breite Lamellen in gerade und gebogene Ausführung einfache Montage - Lamellen sind einzeln ein- und ausbaubar - neue Lagerschiene SunControl - Großlamellen beweglich mit Linearantrieb

40 40 SunControl - Großlamellen beweglich mit Linearantrieb PV-Lamellen

41 41 SunControl - Großlamellen beweglich mit Linearantrieb

42 42 SunControl - Großlamellen beweglich mit verdecktem Antrieb In den Pfosten integrierter Antriebsstrang, dadurch Wegfall der Schubstange Vorteile Reduktion des Abstands zwischen Fassade und Lamelle Lamellen stufenlos um 360° drehbar horizontaler und vertikaler Einsatz möglich verschiedene Lamellenabstände und -breiten kombinierbar

43 43 Schüco SunControl – Schiebelamellen

44 44 Schüco SunControl - Schiebelamellen

45 45 Typ A Lamellenabmessung: 50mm x 8mm vollständiger Sonnen- und Sichtschutz Typ B Lamellenabmessung: 50mm x 8mm vollständiger Sonnenschutz, Sichtschutz mit leichtem Lichteinfall Typ C Lamellenabmessung: 105mm x 22mm vollständiger Sonnenschutz Sichtschutz mit Sicht nach außen Schüco SunControl - Schiebelamellen

46 Vielen Dank für Ihre Aufmerksamkeit!
