Kath. Landvolkshochschule Petersberg
Ein Gesamtkonzept für ein Bildungshaus zur Nutzung regenerativer Energien
2
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Aspekte des Gesamtkonzepts: Angewandte Technik der Nutzung regenerativer Energie Integration der Technik in die architektonische Konzeption Praktische Erprobung und Vorbildcharakter im regionalen und institutionellen Feld Thematisierung unserer Erfahrungen in unserer pädagogischen Arbeit Vernetzung bei der Evaluation
3
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Komponenten der angewandten Technik Passive Sonnenenergienutzung Biomasseheizung Thermische Solaranlage Klimatisierung mit adiabater Kühlung und Wärmerückgewinnung Fotovoltaik Regenwassernutzung
4
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Komponenten-Übersicht (Schema) Bauweise/passive Sonnenenergienutzung Aufenthaltsräume im Süden: große Glasflächen; Beschattung Untergeordnete Räume und zweite Haut im Norden Biomasseheizung Thermische Solaranlage Energiesparende Klimaanlage Fotovoltaik S N Gästezimmer Flur Gästezimmer Flur Speisesaal Lager Flur Küche Umgang Gymnastik Lager Flur Heizung
5
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Passive Sonnenenergienutzung große Glasflächen im Süden relativ wenig Wärmeverlust Erwärmung durch Sonne besonders im Frühjahr und Herbst Notwendigkeit von Beschattung und Klimatisierung geschätzte Einsparung: 50 % des Heizaufwands Nutzung des eingesparten Potenzials für das Heizen des renovierten Altbaus
6
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Einsparung durch passive Nutzung der Sonnenenergie bei der Planung geschätzter Bedarf im Jahr: MWh Sicherheitsreserve davon 30%: 400 MWh tatsächlicher Bedarf: 400 MWh Einsparung: 400 MWh ( = €) / Jahr Prognose: MWh/a Davon Reserve:30% Tatsächl.: 400 MWh Einsparung: 400 MWh Reserve: 400 MWh
7
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Biomasseheizung Heizung mit Holzhackschnitzeln Biomasse-Kessel mit 325 KW Leistung Lieferung des Hackguts durch die örtliche Waldbauernvereinigung Vergütung für Wärmelieferung: ca. 30 €/MWh Ölkessel für Schwach- und Spitzenlast mit 225 KW Leistung Förderung durch den Freistaat Bayern: 40 % der Investitionskosten ( €) Bedingung: 80 % Biomasse (Waldhackgut)
8
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Leistungsdiagramm Heizung (Prognose) 550 KW Ölkessel Holzkessel (Soll: > 80 %) 325 KW Leistung 20 % (65KW) Tage 65 %
9
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Leistungsdiagramm Heizung real 2001 Planwert Ölkessel Holzkessel (Ist: 79 %) 325 KW 20 % (65 KW) 45 % Tage Geringe Auslastung der Holzheizung gefährdet das Einhalten der Förderbedingung „>80 % Holz“ Deshalb ab 2003: Mitversorgung des Altbaus über Fernwärmeleitung
10
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Heizenergie 2001 Für die folgenden Jahre liegen keine kompletten und vergleichbaren Reihen vor
11
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

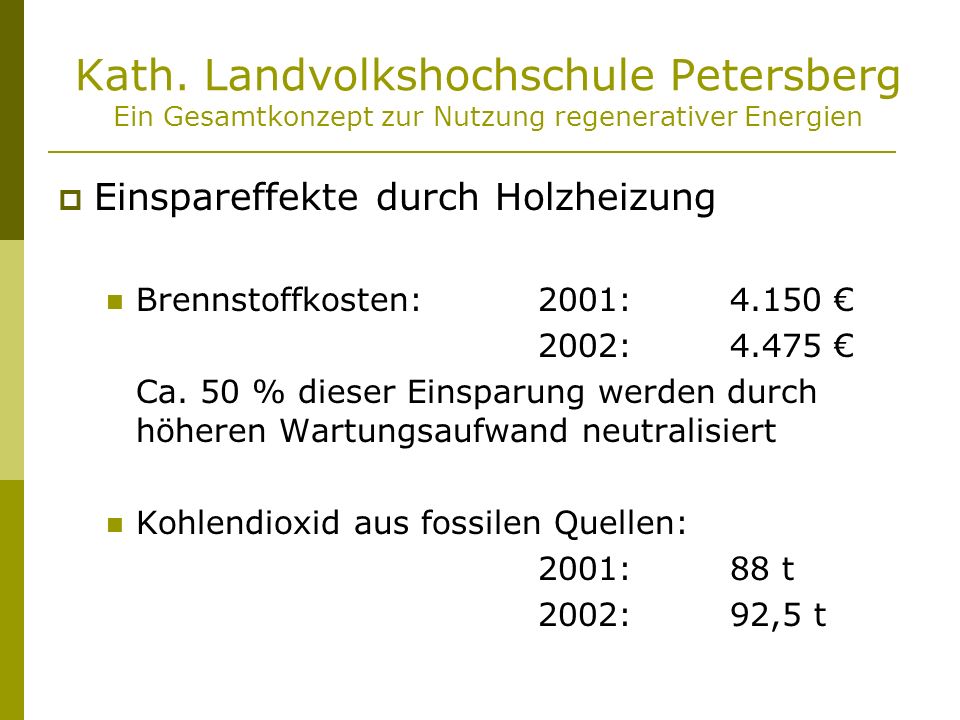

Einspareffekte durch Holzheizung Brennstoffkosten: 2001: € 2002: € Ca. 50 % dieser Einsparung werden durch höheren Wartungsaufwand neutralisiert Kohlendioxid aus fossilen Quellen: 2001: 88 t 2002: 92,5 t
12
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Gesamtkostenrechnung Heizung Konventionelle Ölheizung Unsere Holz-Öl-Heizung Investitionen € € Staatl. Förderung 0 € € Betriebskosten/Jahr € € Gesamtkosten in 10 Jahren € € Ersparnis €
13
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Thermische Solaranlage 77 m2 Flachkollektoren auf dem Dach 3 Pufferspeicher mit insgesamt 4,5 m3 Schichteinspeisung zur Verminderung der Verwirbelung automatische Nachspeisung in der obersten Puffer-Schicht Warmwassererzeuger mit 500 l Nachteil: 2 Wärmetauscher verhindern optimale Energieausbeute
14
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Thermische Solaranlage 95o Kollektoren 700 500 Nachspeisung Frischwasser Zum Verbraucher Wärmetauscher Pufferspeicher Wärmetauscher Warmwasserbereiter und -speicher
15
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Thermische Solaranlage Warmwassererzeugung (verbrauchsunabhängig) 2003 in MWh Jaheressummen: Solarenlage: 29,82 MWh Nachspeisung: 21,06 MWh
16
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Klimatisierung mechanische Lüftung bei großen Räumen vorgeschrieben Sommerbetrieb: keine Kältemaschine; Kühlung durch Luftbefeuchtung Energieverbrauch nur für Luftbewegung und Steuerung Wasserverbrauch: bei Volllast: 78,5 m³/Jahr tatsächlich: < 40 m³/Jahr Winterbetrieb: Wärmegewinnung aus der Abluft Wirkungsgrad: 60 %; Rest über Heizungsanlage
17
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

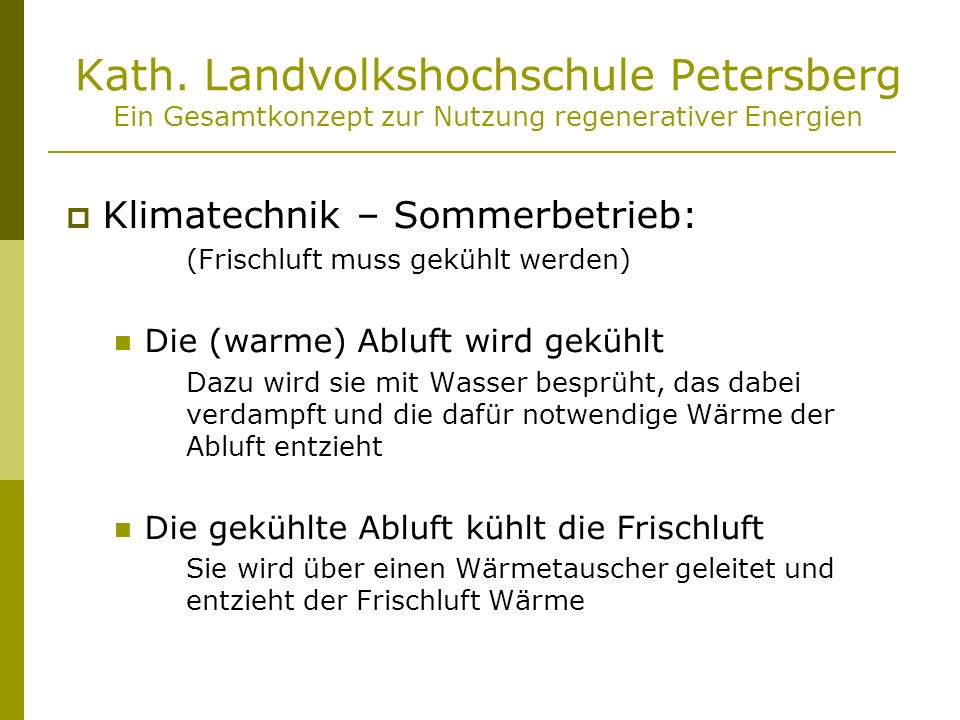

Klimatechnik – Sommerbetrieb: (Frischluft muss gekühlt werden) Die (warme) Abluft wird gekühlt Dazu wird sie mit Wasser besprüht, das dabei verdampft und die dafür notwendige Wärme der Abluft entzieht Die gekühlte Abluft kühlt die Frischluft Sie wird über einen Wärmetauscher geleitet und entzieht der Frischluft Wärme
18
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Schema Sommerbetrieb Frischluft Abluft Wärmetauscher Luftbefeuchter Aufenthaltsraum
19
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

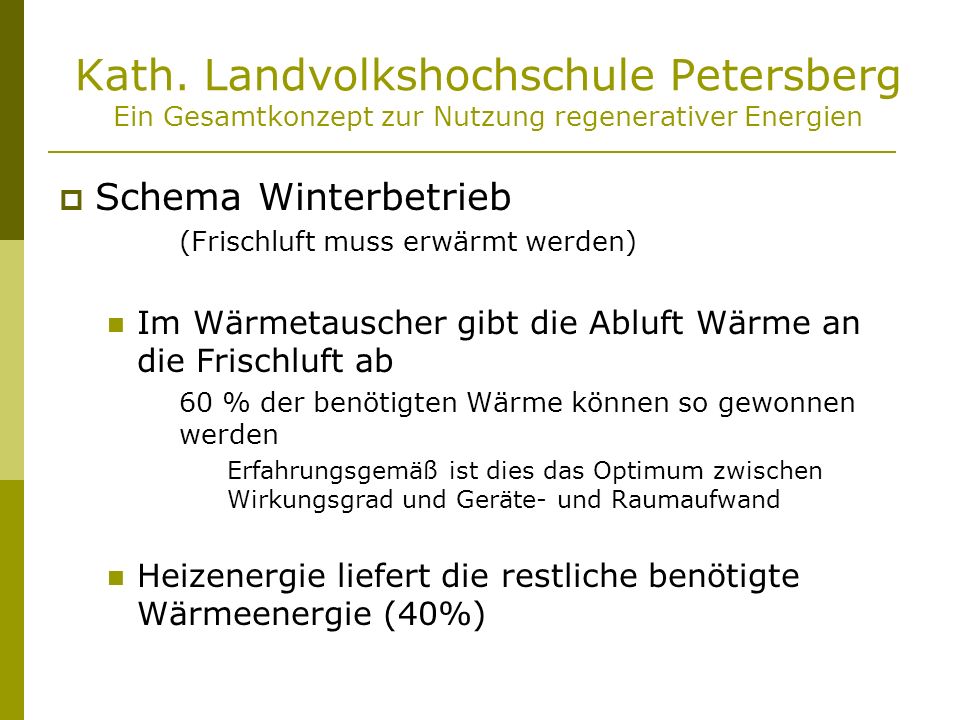

Schema Winterbetrieb (Frischluft muss erwärmt werden) Im Wärmetauscher gibt die Abluft Wärme an die Frischluft ab 60 % der benötigten Wärme können so gewonnen werden Erfahrungsgemäß ist dies das Optimum zwischen Wirkungsgrad und Geräte- und Raumaufwand Heizenergie liefert die restliche benötigte Wärmeenergie (40%)
20
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

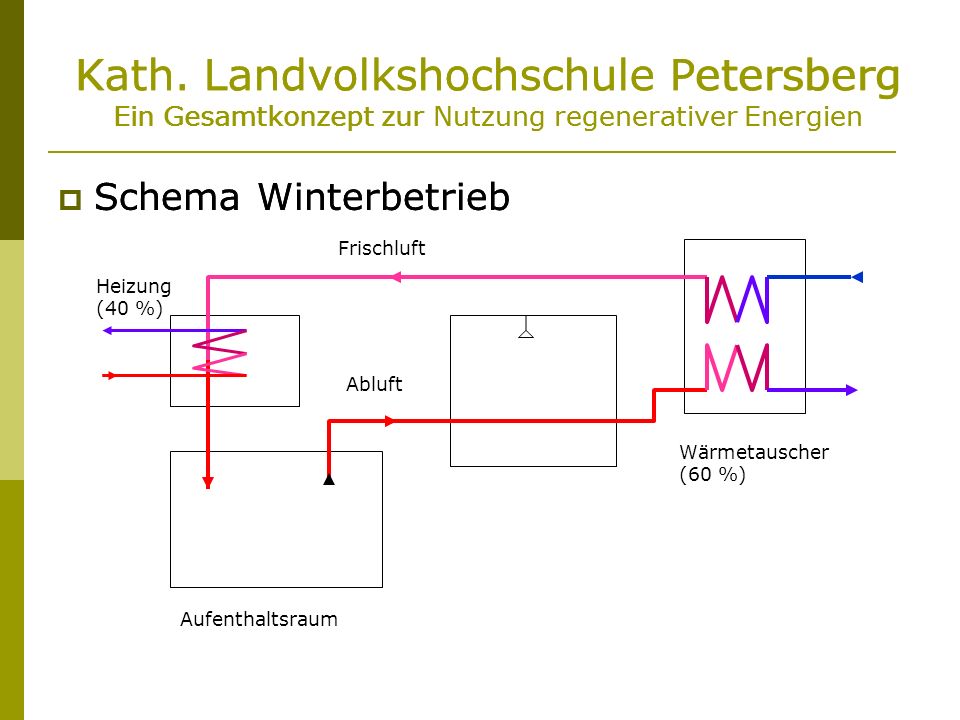

Schema Winterbetrieb Schema Winterbetrieb Frischluft Heizung (40 %) Abluft Wärmetauscher (60 %) Aufenthaltsraum
21
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Fotovoltaik Installierte Leistung: 14 KW Max. Einspeiseleistung: 9 KW Jahresleistung: ca KWh Einspeisevergütung nach dem EEG: 0,506 €/KWh Jahresvergütung: ca € Investitionskosten: € Keine Förderung
22
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

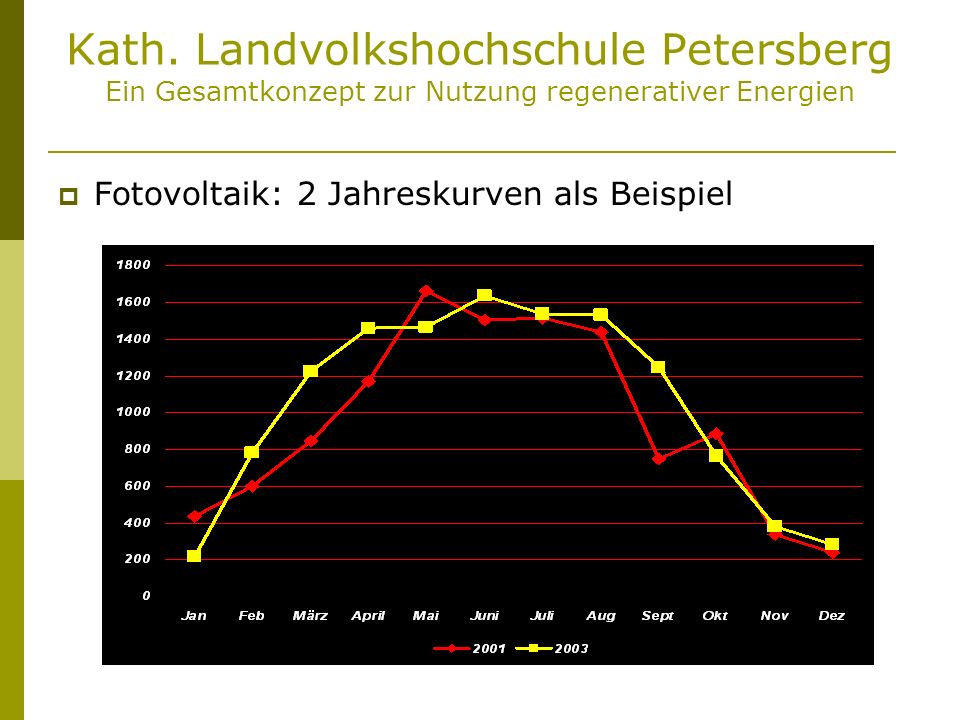

Fotovoltaik: 2 Jahreskurven als Beispiel
23
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

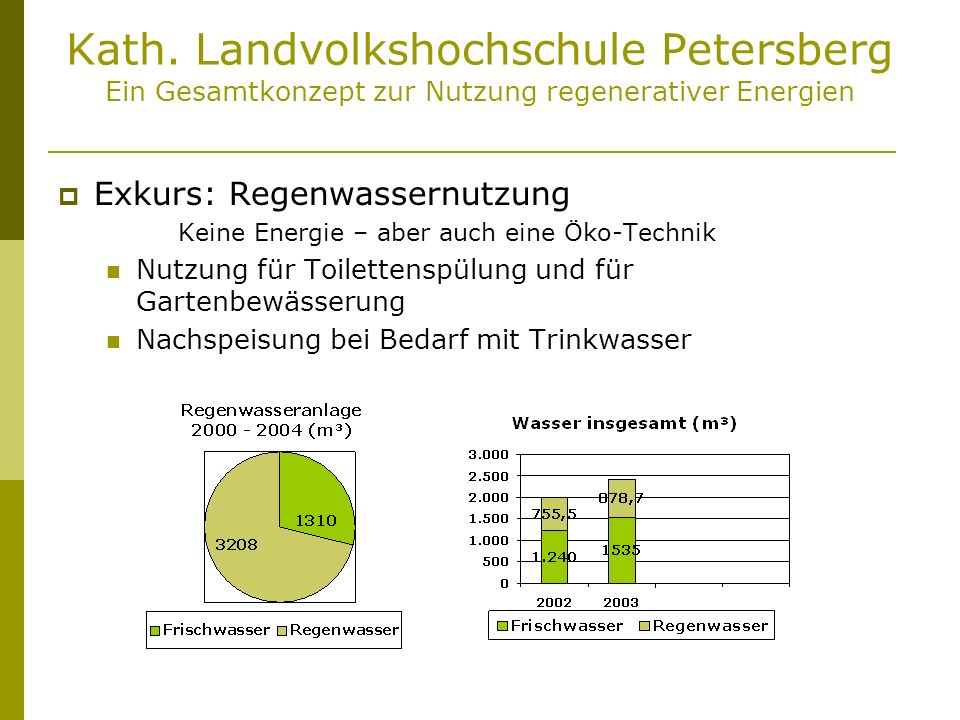

Exkurs: Regenwassernutzung Keine Energie – aber auch eine Öko-Technik Nutzung für Toilettenspülung und für Gartenbewässerung Nachspeisung bei Bedarf mit Trinkwasser
24
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Technik und Architektur Anordnung als Sonnenfalle (Schema) Nordseite Untergeordnete Räume Kleine Fenster Aufenthalträume Gästezimmer Große Glasflächen Balkone: Schatten Südseite
25
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Technik und Architektur Technische Details werden als Gestaltungs-elemente gezeigt, z.B. Sonnenkollektoren als Teil der Dachhaut angeordnet in einer Reihe am Dachfirst über die ganze Länge des Gebäudes Solarzellen als Dach über Gängen, die im Freien die Eingänge miteinander verbinden und einen Brunnenhof umschließen
26
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

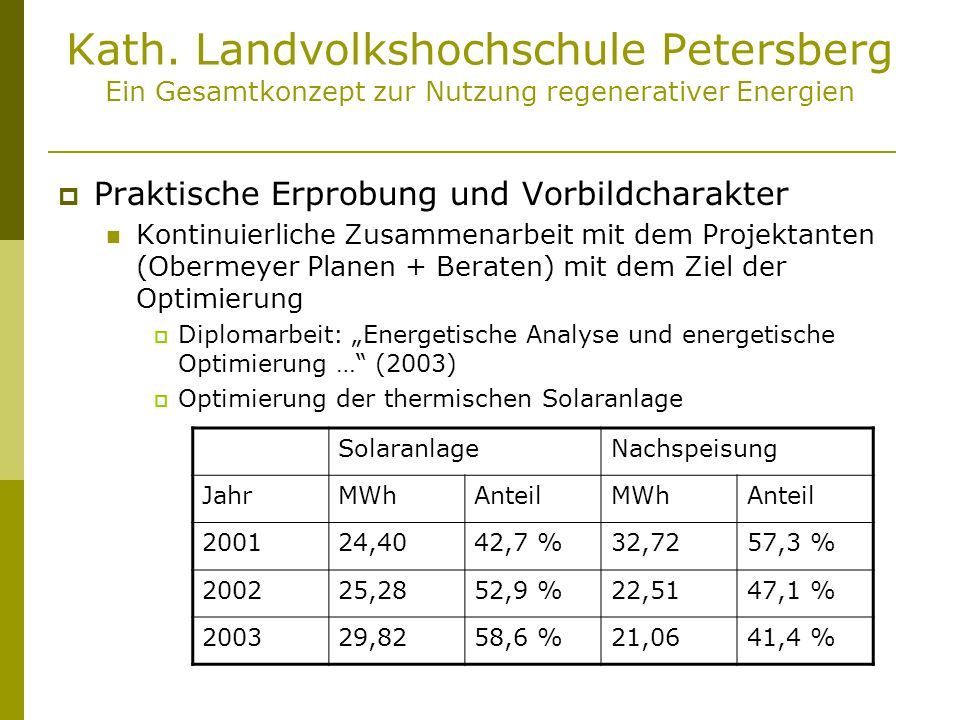

Praktische Erprobung und Vorbildcharakter Kontinuierliche Zusammenarbeit mit dem Projektanten (Obermeyer Planen + Beraten) mit dem Ziel der Optimierung Diplomarbeit: „Energetische Analyse und energetische Optimierung …“ (2003) Optimierung der thermischen Solaranlage Solaranlage Nachspeisung Jahr MWh Anteil 2001 24,40 42,7 % 32,72 57,3 % 2002 25,28 52,9 % 22,51 47,1 % 2003 29,82 58,6 % 21,06 41,4 %
27
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

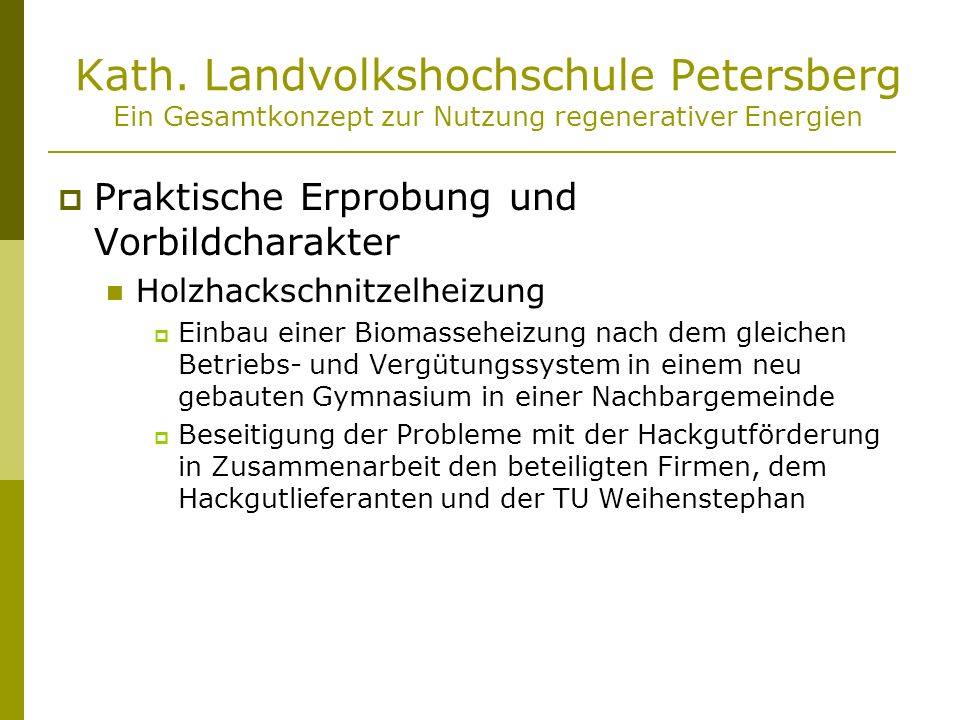

Praktische Erprobung und Vorbildcharakter Holzhackschnitzelheizung Einbau einer Biomasseheizung nach dem gleichen Betriebs- und Vergütungssystem in einem neu gebauten Gymnasium in einer Nachbargemeinde Beseitigung der Probleme mit der Hackgutförderung in Zusammenarbeit den beteiligten Firmen, dem Hackgutlieferanten und der TU Weihenstephan
28
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Praktische Erprobung und Vorbildcharakter Studientag mit Darstellung der Technik und der Erfahrungen mit 40 TeilnehmerInnen aus Südbayern Berücksichtigung unserer Erfahrungen in vielen Institutionen, vor allem aus dem kirchlichen Bereich Vor allem große Einrichtungen setzen sich mit unseren Erfahrungen auseinander, z.B.: - Kath. Akademie in Bayern, München - Kardinal-Döpfner-Haus Freising
29
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

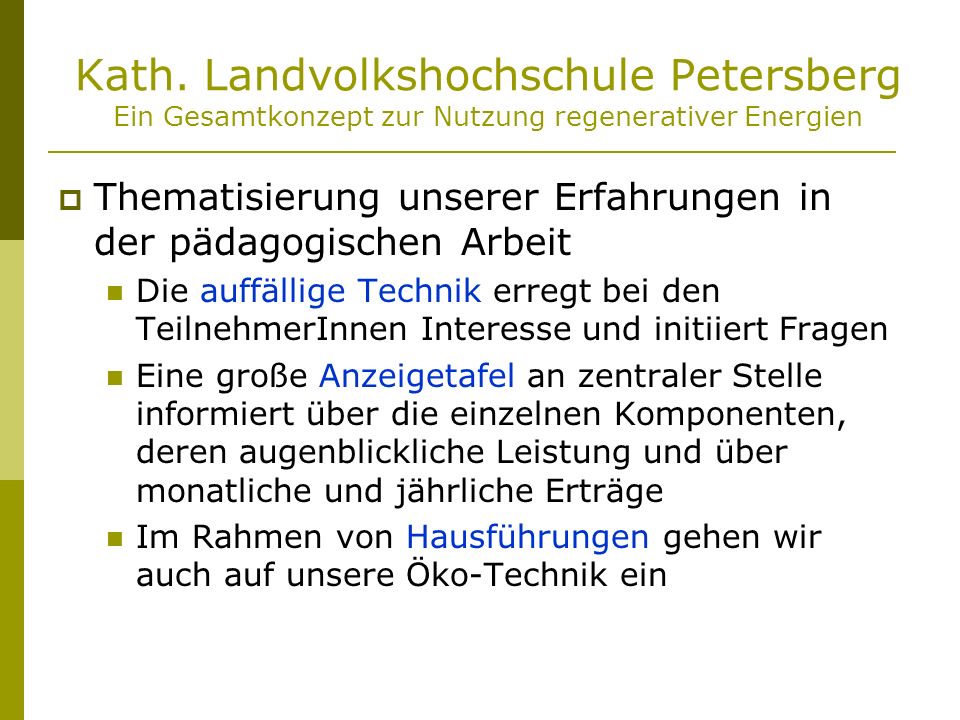

Thematisierung unserer Erfahrungen in der pädagogischen Arbeit Die auffällige Technik erregt bei den TeilnehmerInnen Interesse und initiiert Fragen Eine große Anzeigetafel an zentraler Stelle informiert über die einzelnen Komponenten, deren augenblickliche Leistung und über monatliche und jährliche Erträge Im Rahmen von Hausführungen gehen wir auch auf unsere Öko-Technik ein
30
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

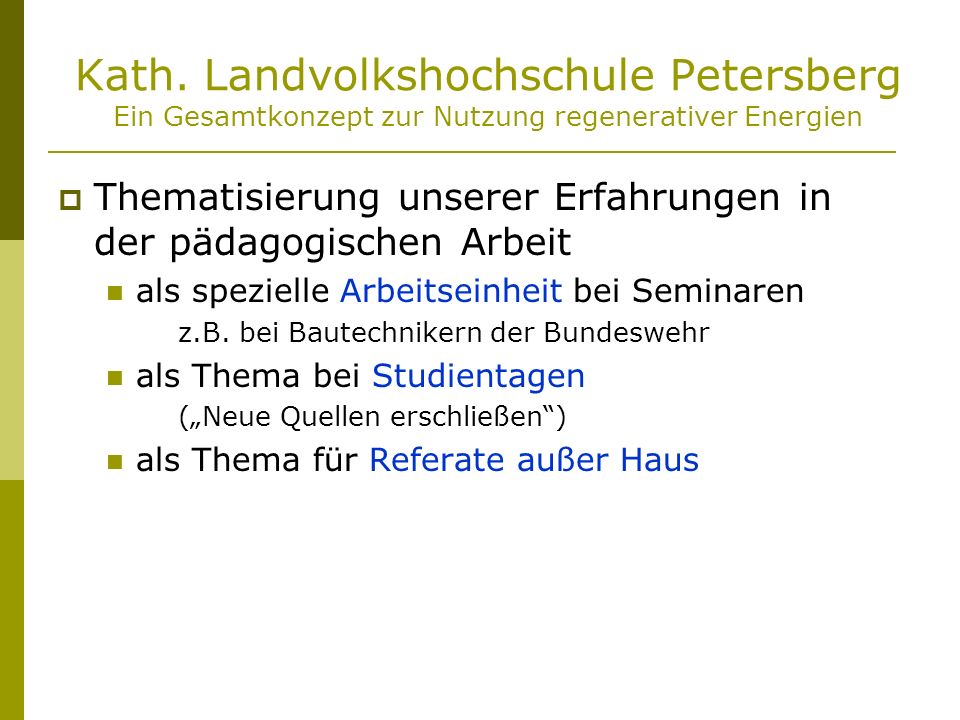

Thematisierung unserer Erfahrungen in der pädagogischen Arbeit als spezielle Arbeitseinheit bei Seminaren z.B. bei Bautechnikern der Bundeswehr als Thema bei Studientagen („Neue Quellen erschließen“) als Thema für Referate außer Haus
31
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
Vernetzung bei der Evaluation Erfahrungsaustausch bei Konferenzen Bildungshäuser der Kirche Verbände der Landvolkshochschulen Auswertungen der Biomasseheizung über C.A.R.M.E.N. e.V („Centrales Agrar-Rohstoff Marketing- und Entwicklungs-Netzwerk“) Jahresbericht Tagungen Informelle Kontakte, Beratung, Tagungen
32
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien

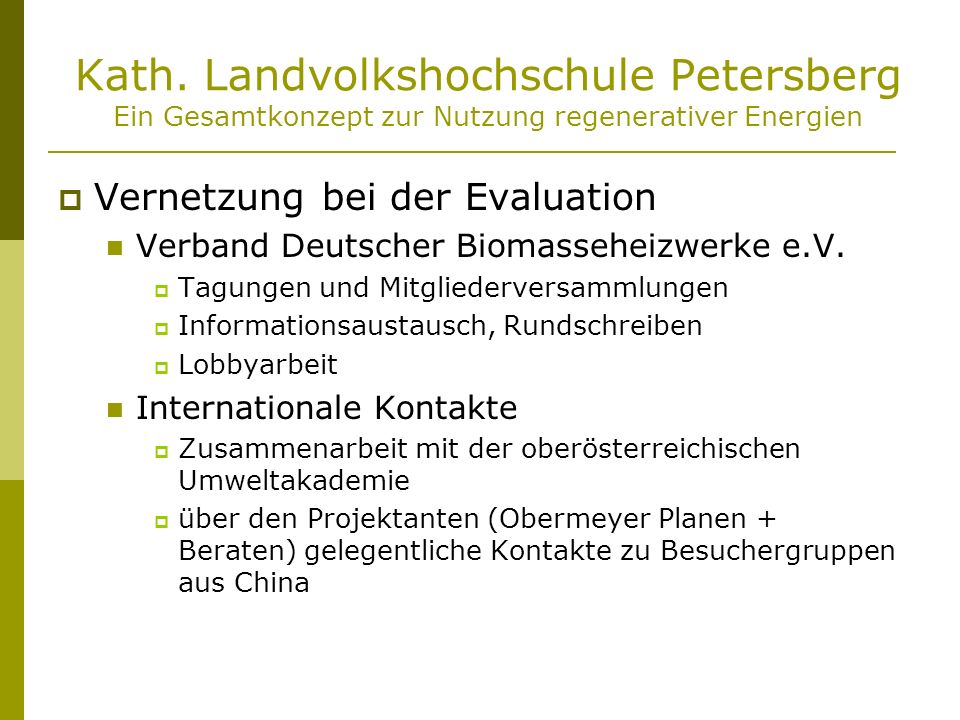

Vernetzung bei der Evaluation Verband Deutscher Biomasseheizwerke e.V. Tagungen und Mitgliederversammlungen Informationsaustausch, Rundschreiben Lobbyarbeit Internationale Kontakte Zusammenarbeit mit der oberösterreichischen Umweltakademie über den Projektanten (Obermeyer Planen + Beraten) gelegentliche Kontakte zu Besuchergruppen aus China
33
Kath. Landvolkshochschule Petersberg Ein Gesamtkonzept zur Nutzung regenerativer Energien
