DB 80 034 ACG Projekt 2009. Konstruktion 3 Schritte 3 Schritte 1. Oberbau 1. Oberbau 2. Unterbau 2. Unterbau 3.Details 3.Details.

Ähnliche Präsentationen


Präsentation zum Thema: "DB 80 034 ACG Projekt 2009. Konstruktion 3 Schritte 3 Schritte 1. Oberbau 1. Oberbau 2. Unterbau 2. Unterbau 3.Details 3.Details."—  Präsentation transkript:

1 DB ACG Projekt 2009

2 Konstruktion 3 Schritte 3 Schritte 1. Oberbau 1. Oberbau 2. Unterbau 2. Unterbau 3.Details 3.Details

3 Grundplatten

4 Kessel

5 Kesseltür Durch eine Platte und eine Kugel Durch eine Platte und eine Kugel

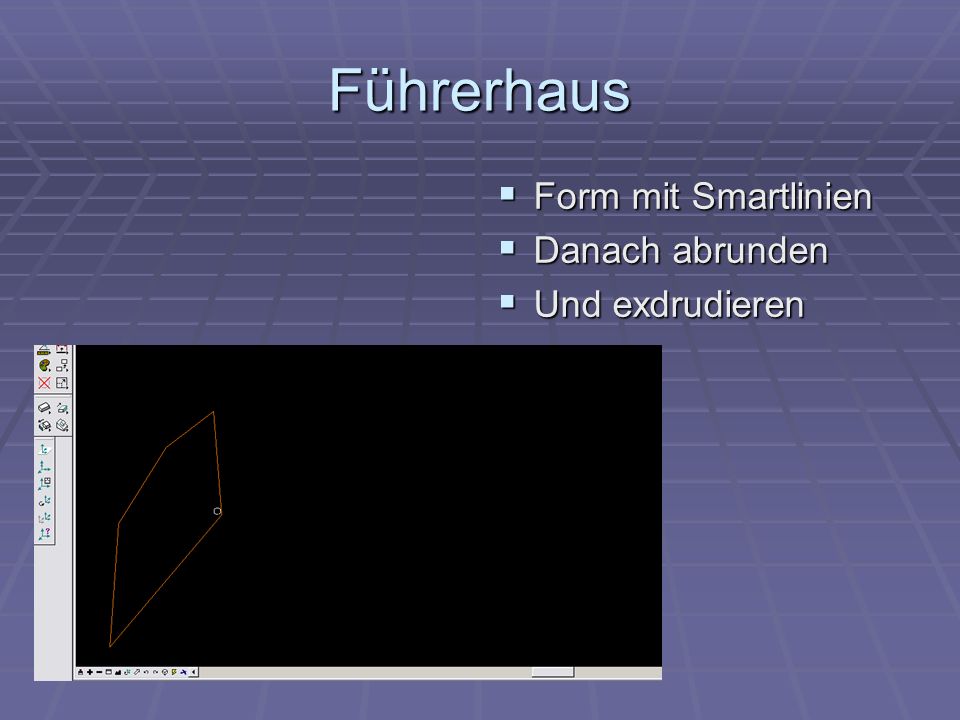

6 Führerhaus Form mit Smartlinien Form mit Smartlinien Danach abrunden Danach abrunden Und exdrudieren Und exdrudieren

7 Führerhaus 2

8 Zusammensetzen

9 Gastank

10 Schornstein und Lüfter Erstellt Erstellt Zusammengefügt Zusammengefügt Kanten abgerundet Kanten abgerundet

11 Gemeinsam

12 Und abgerundet

13 Runde Fenster Erstellt als ebene Figur und danach durch das ganze Führerhaus geschnitten Erstellt als ebene Figur und danach durch das ganze Führerhaus geschnitten

14 Der Schnitt

15 Fenster und Tür ACS setzen ACS setzen Quadrat konstruieren Quadrat konstruieren Durch das Führerhaus schneiden Durch das Führerhaus schneiden

16

17

18 Tür

19 Phase 2 Unterteil 2 Elemente -Räder - Unterbau

20 Unterbau

21 Räder Speichen zeichnen Speichen zeichnen gleich großen Zylinder darüber zeichnen gleich großen Zylinder darüber zeichnen Differenz bilden Differenz bilden Größeren Zylinder zeichnen und wieder Differenz bilden Größeren Zylinder zeichnen und wieder Differenz bilden

22 Räder 2 Tortenstücke heraus schneiden Tortenstücke heraus schneiden Flache platte dahinter setzen und beide verbinden Flache platte dahinter setzen und beide verbinden Neue Tortenstücke wieder heraus schneiden Neue Tortenstücke wieder heraus schneiden

23 Fertiges Rad

24 Fertigstellen

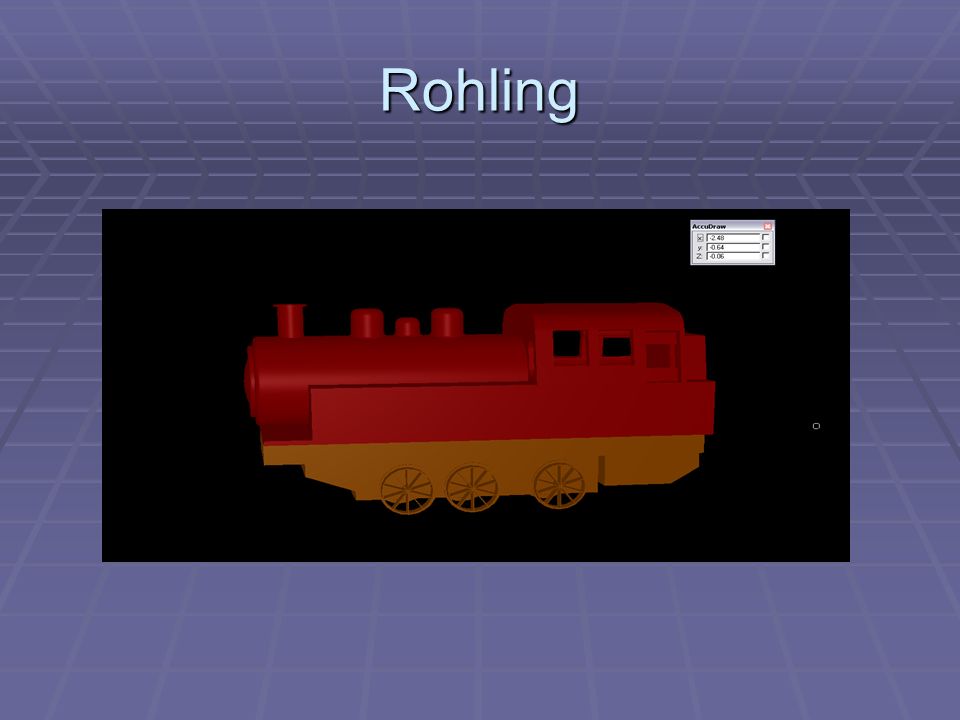

25 Rohling

26 3. Details Verschönerung des Objekts

27 Kesselhalterung

28 Zylinder Grundform

29 Fertigstellen und Anpassen

30 Puffer

31 Platzieren und Hinten und Vorne

32 Lichter

33 Vorne

34 Antrieb

35 Entlang des Pfades extrudiert

36 Fertig gerendert

37 Resümee Räder sehr kompliziert Räder sehr kompliziert Sehr viele Details Sehr viele Details Im Bereich des Führerhauses sehr viele Linien Im Bereich des Führerhauses sehr viele Linien Probleme beim Antrieb Probleme beim Antrieb
