V3E GV vom 28.05.10 1 V3E Generalversammlung vom 28.05.10 in Zürich Wärmekraftkopplung – Die dezentrale Lösung! Situationsanalyse Chancen am Markt Technologie.

Ähnliche Präsentationen


Präsentation zum Thema: "V3E GV vom 28.05.10 1 V3E Generalversammlung vom 28.05.10 in Zürich Wärmekraftkopplung – Die dezentrale Lösung! Situationsanalyse Chancen am Markt Technologie."—  Präsentation transkript:

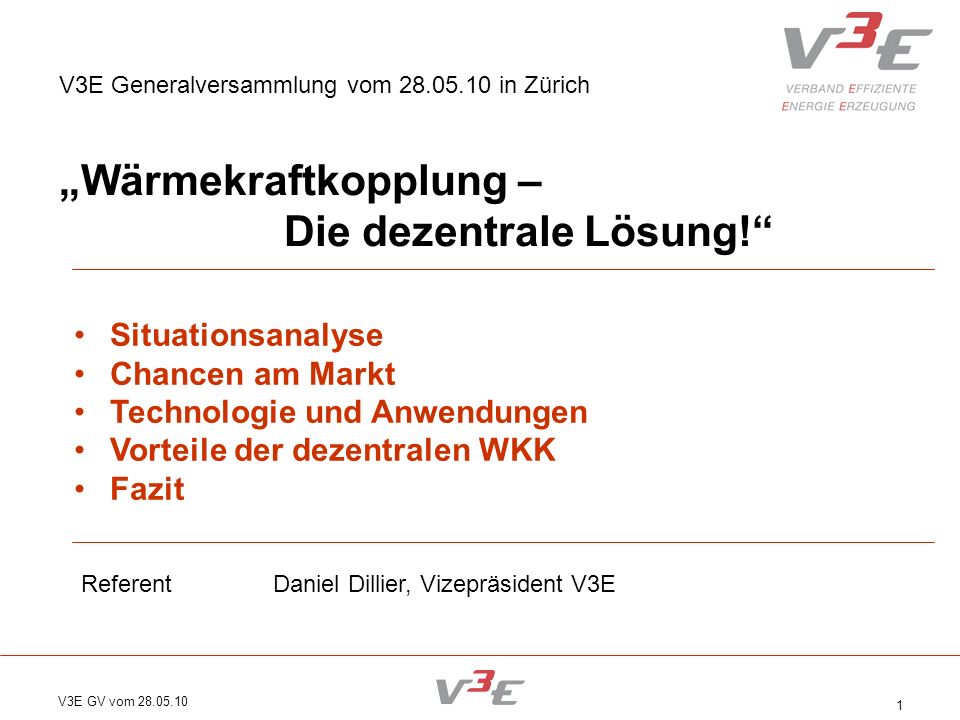

1 V3E GV vom V3E Generalversammlung vom in Zürich Wärmekraftkopplung – Die dezentrale Lösung! Situationsanalyse Chancen am Markt Technologie und Anwendungen Vorteile der dezentralen WKK Fazit ReferentDaniel Dillier, Vizepräsident V3E

2 V3E GV vom Fazit: Beitrag der WKK für die Gesellschaft 1.WKK leistet einen wesentlichen Beitrag zur Energieeffizienz. 2.WKK leistet einen grossen Beitrag zur dezentralen Versorgungssicherheit. 3.WKK leistet einen namhaften Beitrag zur CO 2 Reduktion ( und zwar nicht erst im Jahr 2030, sondern jetzt ! ). 4.WKK und Gas ist bereits heute eine gute Energielösung.

3 V3E GV vom Wärme-Kraft-Kopplung WKK Situationsanalyse

4 V3E GV vom Ziele V3E Filippo Leutenegger Nationalrat Präsident V3E Ziele laut Statuten bis 2030 die dezentrale erzeugte Stromproduktion mittels Wärme-Kraft-Kopplung ( WKK ) auf 2000 MW el. ansteigt die dezentrale Energieerzeugung …… ……ein anerkannter Stellenwert im Produktionsmix…… zur Deckung des Schweizer Strombedarfs….. …die Substitution installierter alter Oel-, Gas- und Holzkessel durch moderne WKK-Anlagen……… einen anerkannten Beitrag zur Senkung der CO 2 -Emissionen leistet……

5 V3E GV vom Wie werden die Ziele realisiert ? durch Ausbau erneuerbarer Biogasanlagen (KEV) durch klare Rahmenbedingungen und faire Strom-Rückliefertarife durch Substitution der alten Oel- und Gaskessel durch Ausbau der Kombination WKK mit Wärmepumpen durch Zubau von wärmegeführten und -dimensionierten WKK Anlagen durch neue Energiekonzepte der Städte, Gemeinden, Kantone durch Substitution weiterer Wärmerzeuger für Nah- und Fernwärmenetze etc. Was macht V3E ? politische Aufklärungsarbeit im Parlament und Bund pflegt enge Zusammenarbeit mit BFE und Energie Schweiz Vorträge und Öffentlichkeitsarbeit Unterlagen, Fachhefte, Webseite, etc. Aus- und Weiterbildung, Information, Qualitätsmanagement publiziert Best Pratice Beispiele von Energieanlagen Kommissionsarbeiten Umsetzung der Ziele

6 V3E GV vom Quelle: Referat M. Piot, BFE, anlässlich der WKK-Fachtagung vom Nationalrat überweist im März 2010 die Motion mit 115 JA zu 48 NEIN 0 Enthaltungen

7 V3E GV vom BFE Energieperspektiven 2035 Stromangebotsvarianten in der Schweiz gemäss BFE: Grundversorgung mit Wasserkraft Zentrale Versorgung mit Kernkraftwerke ( Var. A gemäss BFE Perspektiven 2035 ) Gaskombikraftwerke ( Var. B gemäss BFE Perspektiven 2035 ) Kombination ( Var. C gemäss BFE Perspektiven 2035 ) Dezentrale Versorgung mit Wärme-Kraft-Kopplung ( Var. D gemäss BFE Perspektiven 2035 ) Erneuerbare Energien ( Var. E gemäss BFE Perspektiven 2035 ) Stromimport ( Var. G gemäss BFE Perspektiven 2035 ) Die Zukunft kann nur die Kombination sein = Nutzung aller Potentiale!

8 V3E GV vom Stromerzeugung und Stromverbrauch / Stromlücke ab … Quelle: Folie aus Referat M. Piot, BFE, anlässlich der WKK-Fachtagung vom heute2030

9 V3E GV vom `000 Feuerungen (> 350 kW) + Durchschnittsalter 19 Jahre = Total 13`000 MW th. Heizleistung 70% Oel 30% Gas Stand 2007 WKK Wärme Potential: Substitution fossiler Feuerungen, CO 2 Reduktion (Quelle: BFE Potential erneuerbarer Energien in grösseren fossilen Feuerungen, Jan. 2007, Seite 22)

10 V3E GV vom AnlagentechnologieCO 2 in g pro kWh elektr. CO 2 in g pro kWh therm. Kohle-Kraftwerk1000 Nur Strom Stromimport: UCTE-Mix430 Nur Strom Kombianlage/GuD mit Erdgas360 Wärme und Strom BHKW mit Oel350 Wärme und Strom Heizkessel mit Oel300 Nur Wärme Brennwert Gaskessel220 Nur Wärme BHKW mit Erdgas250 Wärme und Strom BHKW mit Biogas00 Wärme und Strom Heizkessel mit Holz0 Nur Wärme Solarthermie0 Nur Wärme Anlagentechnologien und CO 2 Emissionen (Quelle: V3E intern)

11 V3E GV vom Wärme-Kraft-Kopplung WKK Chancen am Markt

12 V3E GV vom Heizgradtage pro Monat (langjähriges Mittel 1991 – 2000)

13 V3E GV vom Stromimport Stromexport

14 V3E GV vom Das ist die Chance für wärmegeführte Wärme-Kraft-Kopplung! J F M A M J J A S O N D Heizgradtage pro Monat (langjähriges Mittel 1991 – 2000) Stromimportüberschüsse pro Monat 2006, 2007, 2008

15 V3E GV vom Chance WKK + WP: mit erneuerbarer CO 2 freier Umweltenergie 3 Teile Energie aus der Umwelt Quellen: - Luft - Boden - Wasser * - Abwärme - Kälteanlagen - Kanalisation - Tunnel * kantonale Gesetze 4 Teile Gebäudeheizung Ziel: - Raumwärme - Luftverteilsysteme - Brauchwarmwasser 1 Teil Antriebsenergie: - Strom aus WKK

16 V3E GV vom Chance WKK : dezentrale Einspeisung am Ort des Bedarfs Auf tiefster Netzebene; keine Übertragungs- verluste

17 V3E GV vom Chance WKK: Ist Teil der Netze der Zukunft Präsentation von BFE am VSE Symposium im Mai 2009.

18 V3E GV vom Wärme-Kraft-Kopplung WKK Technologie und Anwendungen

19 V3E GV vom Stirling / Verbrennungsmotor 1 bis 5 kW el. / Wirkungsgrad el 14 % bis 25 % 4 bis 13 kW th / Wirkungsgrad th ? % Feldtest WKK - Technologien Brennstoffzelle 1 kW el. / Wirkungsgrad el. 20 bis 35 % 1 kW th. / Wirkungsgrad th. ? % Feldtest Microgasturbine 100 kW el. / Wirkungsgrad el. 26 bis 31% 120 kW th. / Wirkungsgrad th ? % Serienreife erlangt

20 V3E GV vom Gasmotor 300 bis 4000 kW el. / Wirkungsgrad el 40 % bis 45 % 400 bis 4000 kW th. / Wirkungsgrad th 50 % bis 45 % Serienreife erlangt, kurzfristig lieferbar WKK - Technologien Gasmotor 5 bis 300 kW el. / Wirkungsgrad el 28 % bis 40 % 8 bis 400 kW th / Wirkungsgrad th 60 % bis 50 % Serienreife erlangt, kurzfristig lieferbar

21 V3E GV vom Gasturbine 50 bis 150 MW el. / teilweise Wärmenutzung Wirkungsgrad el. 30 bis 35 % Serienreife Kombianlage / Gas und Dampf ( GuD ) 250 bis 400 MW el. / teilweise Wärmenutzung Wirkungsgrad el. 58 % bis 60 % Serienreife WKK - Technologien

22 V3E GV vom Wellness, Reha-Kliniken, Residenzen Sport- und Freizeitstätten WKK-Anwendungen Biogasanlagen Hotels, Spitäler, Altersheime Verwaltung, Dienstleistung Bildung, Infrastruktur, Industrie Kläranlagen

23 V3E GV vom Wärme-Kraft-Kopplung WKK Vorteile der dezentralen WKK

24 V3E GV vom Quelle: Folie aus Referat M. Piot, BFE, anlässlich der WKK-Fachtagung vom

25 V3E GV vom Vorteile der dezentralen WKK aus der Sicht V3E +Hocheffiziente Wärme- und Stromerzeugung am Ort des Bedarfs + keine Übertragungsverluste Einspeisung auf tiefster Netzebene + WKK hat max. Wirkungsgrade dank hoher Brennstoffausnutzung + Nutzung der gesamten Energie nämlich für Wärme und Strom + CO 2 Reduktion bei Substitution alter fossiler Kesselanlagen + Günstiger wie viele neue erneuerbare Energien + Politisch umsetzbar Lösungen sind sofort einsetzbar + Einsatz von erneuerbaren Energien wie Biogas, Holzgas, Klärgas, etc. + Eigene Versorgungssicherheit z.B. für EW, Stadtwerke, etc.

26 V3E GV vom Vorteile der dezentralen WKK aus der Sicht V3E + kurze Anfahrdauer, grosse Betriebsflexibilität, hoher Leistungsgradient + Wertschöpfung im Betrieb, Arbeitsplätze vor Ort + Notstromfähig + Finanzierbar (Leasing, Kredite oder Contracting) + Ausgereifte Serientechnologie, einfache Bedienung und Unterhalt + Einsetzbar bei Modernisierung und Erweiterungen von Energieanlagen + Kurze Lieferzeit und innerhalb 6 Monaten betriebsbereit +Lange Lebensdauer ( Grosse Revision erst nach 60`000 Betriebsstunden d.h. bei 4000 Betriebsstunden pro Jahr nach 15 Jahren )

27 V3E GV vom Wärme-Kraft-Kopplung WKK Fazit

28 V3E GV vom Fazit: Beitrag der WKK für die Gesellschaft 1.WKK leistet einen wesentlichen Beitrag zur Energieeffizienz. 2.WKK leistet einen grossen Beitrag zur dezentralen Versorgungssicherheit. 3.WKK leistet einen namhaften Beitrag zur CO 2 Reduktion ( und zwar nicht erst im Jahr 2030, sondern jetzt ! ). 4.WKK und Gas ist bereits heute eine gute Energielösung.

29 V3E GV vom Herzlichen Dank für Ihr Interesse! Verband Effiziente Energie Erzeugung I V3E Stephan Peterhans, Geschäftsführer Dorfstrasse 27, Postfach CH – 8305 Dietlikon I
