1 1 Vom Konzept zur Datenbank Eine Datenbank ist ein Ausschnitt der Realität. Sie enthält reale Informationen (zB. CD, Interpret, Mitarbeiter, …) in strukturierter Form. DB INFORMATIONEN

2 2 Schritte der DB-Entwicklung 1. Informationsanalyse 2. Beschreibung mit Entity-Relationship-Modell (ERM) 3. Beschreibung mit Hilfe eines Datenmodells (zB. dem relationalen Datenmodell) 4. Implementierung der Datenbank Entwurfsphase Umsetzungs- phase zB. Access. Oracle

3 3 Notation des Entity-Relationship-Modells – Objekte (Entities) Objekte: Dinge der realen Welt – zB: Personen, CDs, Schüler, Lehrer, Mitarbeiter,… Objekte der gleichen Art werden zu Objekttypen (Entity) zusammengefasst.  Die CDs Liebesbrief, Lektionen in Demut, … gehören zur Entity „CD“  Die Schüler Huber, Meier und Müller gehören zur Entity „Schüler“ Darstellung im ERM:  als Rechteck  Mit Hauptwort beschrieben  In der Datenbank werden Entitäten als Tabellen dargestellt CD Schüler

4 4 Notation des Entity-Relationship-Modells – Attribute Attribut: Objekte (Entities) werden durch Eigenschaften (Attribute) beschrieben  Attribut des Objekts CD: zB Interpret, Preis, CD-Nummer, …  Attribut des Objekts Schüler: Vorname, Familienname, SV-Nummer, … Darstellung im ERM:  als Ellipse  In der Datenbank werden Attribute als Spalten dargestellt. InterpretPrimärschlüssel CD Interpret Primärschlüssel

5 5 Eigenschaften des Primärschlüssels Primärschlüssel EINDEUTIG  Der Primärschlüssel dient dazu, einen Datensatz eindeutig zu identifizieren. Je zwei Datensätze einer Tabelle unterscheiden sich zumindest durch den Primärschlüssel. MINIMAL  Der Primärschlüssel besteht aus einem oder mehreren Attributen  Besteht der Primärschlüssel aus mehreren Attributen so muss diese Attributemenge minimal sein. D.h. durch Weglassen eines Attributes dieser Menge verliert der Primärschlüssel seine Identifikationseigenschaft.

6 6 Notation des Entity-Relationship-Modells – Beziehungen (Relationship) Relationship: Verbindung zwischen zwei oder mehreren Entities.  Beziehung zwischen CD und Interpret: erstellen  Beziehung zwischen Lehrer und Schüler: unterrichten Darstellung im ERM:  als Raute  Mit Zeitwort beschrieben Was im Zuge einer DB-Modellierung als Entity, als Attribut und was als Relationship dargestellt wird, kann nicht generell festgelegt werden, sondern ist von der jeweiligen Aufgabenstellung abhängig. erstellen unterrichten

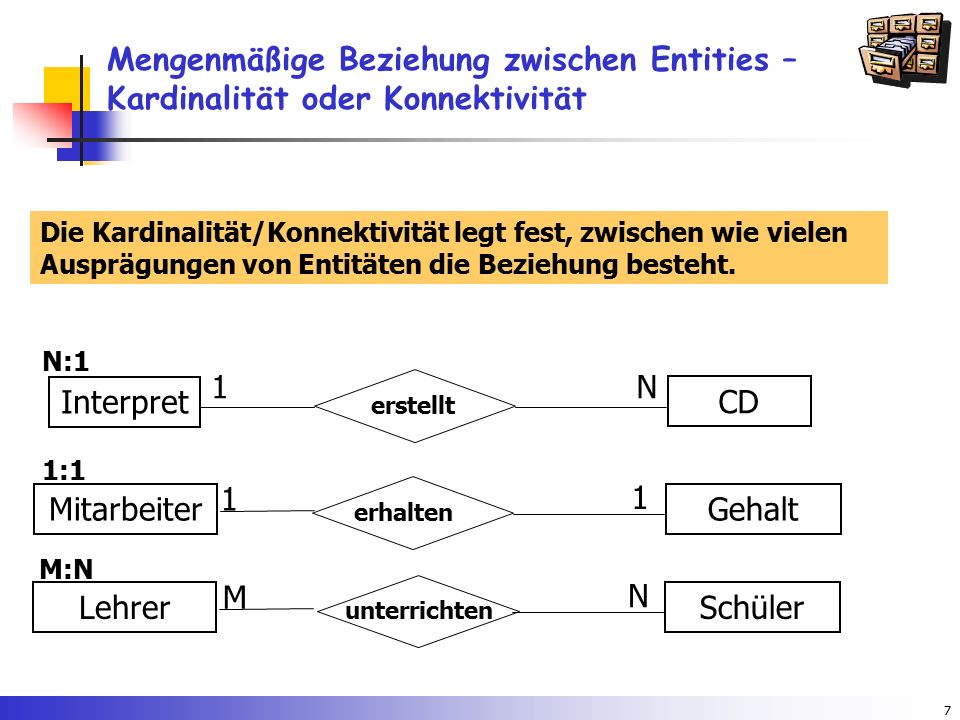

7 7 Mengenmäßige Beziehung zwischen Entities – Kardinalität oder Konnektivität N:1 erstellt Interpret CD N1 Die Kardinalität/Konnektivität legt fest, zwischen wie vielen Ausprägungen von Entitäten die Beziehung besteht. erhalten MitarbeiterGehalt 1 1 M:N unterrichten LehrerSchüler M N 1:1

8 8 Beschreibung der Realität: Kurt hat sehr viele CDs von vielen Interpreten. Einen Teil dieser CDs borgt er immer wieder an Freunde. Damit keine CDs verloren gehen und er seine Freunde auch erinnern kann, wenn eine CD überfällig ist, möchte er seine Sammlung in einer Datenbank speichern. Darin sind alle CDs, die Interpreten sowie die Freunde gespeichert. Wenn sich jemand eine CD ausleiht, soll das Verleihdatum gespeichert werden. Seine Büchersammlung wird auch verliehen. 1.Darstellung der realen Situation im Entity-Relationship-Modell 2.Überführung des ER-Modells in ein relationales Datenmodell Übung 1: DB-Modellierung CD-Datenbank
