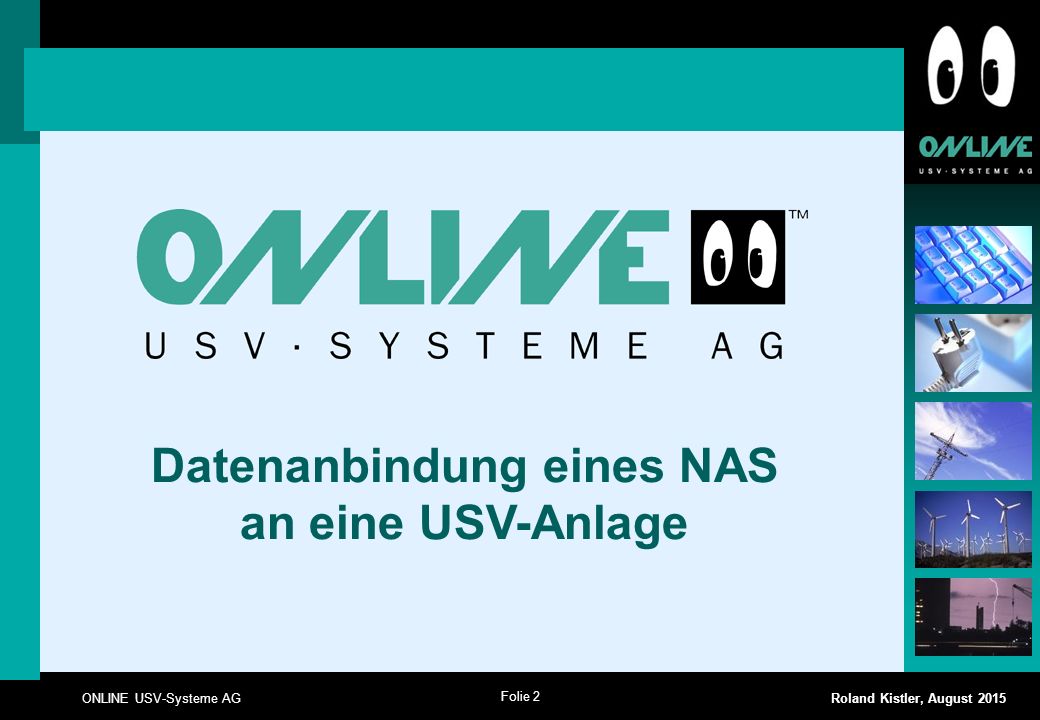

2 Folie 2 ONLINE USV-Systeme AG Roland Kistler, August 2015 Datenanbindung eines NAS an eine USV-Anlage

3 Folie 3 ONLINE USV-Systeme AG Roland Kistler, August 2015 Testumgebung NAS mit Linux OS BUFFALO TS1200D QNAP TS-112P SYNOLOGY DS112j

4 Folie 4 ONLINE USV-Systeme AG Roland Kistler, August 2015 Testumgebung NAS mit Windows OS BUFFALO WS5200DRW2: TeraStation mit Windows Storage Server 2012 Bild Quelle: Buffalo Technology EU BV

5 Folie 5 ONLINE USV-Systeme AG Roland Kistler, August 2015 Von ONLINE USV-Systeme gibt es zwei unterschiedliche Lösungen zur datentechnischen Anbindung zwischen einem NAS und einer USV-Anlage. Z.B. zum Initiieren eines Shutdown bei einem Stromausfall. 1.USB Power HID-Schnittstelle Die USV-Anlage (ZINTO E) steuert dediziert ein NAS. D. h. kein weiteres Gerät (Server etc.) kann angesteuert werden. Die USV-Anlage ist über ein USB-Kabel mit dem NAS verbunden. 2.SNMP-Schnittstelle Die USV-Anlage mit zusätzlichen SNMP-Adapter kann mehrere Geräte gleichzeitig ansteuern, u. a. auch ein NAS. Die USV-Anlage ist über das Netzwerk und das SNMP-Protokoll (SNMP-Traps) mit dem NAS verbunden. Unterschiedliche Arten der Datenanbindung

6 Folie 6 ONLINE USV-Systeme AG Roland Kistler, August 2015 Datenanbindung eines NAS über die USB Power HID-Schnittstelle am Beispiel  QNAP  Synology  Buffalo mit Linux OS  Buffalomit Windows OS

7 Folie 7 ONLINE USV-Systeme AG Roland Kistler, August 2015 USB-Kabel USB Power HID-Schnittstelle Voraussetzung: USV-Anlage mit USB Power HID-Schnittstelle = ZINTO E. ZINTO E 800, 1000, 1500, 2000 und 3000 Für Management und Monitoring grundlegender USV-Funktionen, ohne Installation zusätzlicher Software. Z.B. Ansteuerung eines NAS. USV z. B. ZINTO E V-Netz USV-gesichert 230V-Netz USV-gesichert USV z. B. ZINTO E 800 Server NAS Switch

8 Folie 8 ONLINE USV-Systeme AG Roland Kistler, August 2015 USB Power HID-Schnittstelle – Einstellungen

9 Folie 9 ONLINE USV-Systeme AG Roland Kistler, August 2015 USB Power HID-Schnittstelle – Einstellungen

10 Folie 10 ONLINE USV-Systeme AG Roland Kistler, August 2015 USB Power HID-Schnittstelle – Einstellungen Linux OS  Funktioniert derzeit nicht mit ONLINE USV!

11 Folie 11 ONLINE USV-Systeme AG Roland Kistler, August 2015 USB Power HID-Schnittstelle – Einstellungen Windows OS

12 Folie 12 ONLINE USV-Systeme AG Roland Kistler, August 2015 Datenanbindung eines NAS über die SNMP-Schnittstelle am Beispiel  QNAP  Synology  Netgear

13 Folie 13 ONLINE USV-Systeme AG Roland Kistler, August 2015 SNMP-Schnittstelle Voraussetzung: USV-Anlage mit SNMP-Adapter. Alle ONLINE USV-Anlagen verwendbar, außer YUNTO P / BASIC P. Der SNMP-Adapter integriert die USV-Anlage in das Netzwerk. Er ist als externe Box oder als Karte zum direkten Einbau in die USV verfügbar (alle XANTO Modelle und alle ZINTO E Modelle ab 1.500VA). Der SNMP-Adapter kommuniziert via RCCMD (z.B. Server) und SNMP (z.B. NAS) mit den angeschlossenen Verbrauchern im Netzwerk. Als zusätzliche Netzwerkdienste sind HTTP, SMTP, Telnet, FTP und weitere verfügbar. Nach der Programmierung mit eigener IP-Adresse ist die USV-Anlage von jedem Standort weltweit administrierbar.

14 Folie 14 ONLINE USV-Systeme AG Roland Kistler, August 2015 USV z. B. XANTO S 2000 Switch 230V-Netz 2. SHUTDOWN 230V-Netz USV-gesichert 1. Stromausfall 3 x Server mit RCCMD-Cient Software 1x NAS über SNMP Traps SNMP-Adapter RCCMD-Server SNMP-Schnittstelle

15 Folie 15 ONLINE USV-Systeme AG Roland Kistler, August 2015 Starten Sie Ihren Internet-Browser (Internet Explorer, Firefox, Chrome, etc.) und geben in die Adresszeile die IP-Adresse des SNMP-Adapters ein. Voraussetzung: SNMP-Adapter ist bereits vorkonfiguriert. SNMP-Schnittstelle – Einstellungen SNMP-Adapter

16 Folie 16 ONLINE USV-Systeme AG Roland Kistler, August SNMP-Schnittstelle – Einstellungen SNMP-Adapter user = admin password = cs121-snmp Version 1, 2 oder 3 wählen, hängt von NAS ab. Meistens Version IP Adresse = NAS SNMP Community = public

17 Folie 17 ONLINE USV-Systeme AG Roland Kistler, August 2015 ACHTUNG: Ohne „Speichern, beenden & neustarten“ werden keine Änderungen übernommen!!!! SNMP-Schnittstelle – Einstellungen SNMP-Adapter 1. 2.

18 Folie 18 ONLINE USV-Systeme AG Roland Kistler, August SNMP-Schnittstelle – Einstellungen IP Adresse = von SNMP-Adapter

19 Folie 19 ONLINE USV-Systeme AG Roland Kistler, August 2015 SNMP-Schnittstelle - Einstellungen IP Adresse = von SNMP-Adapter SNMP Community = wie SNMP-Adapter SNMP-Version = wie SNMP-Adapter

20 Folie 20 ONLINE USV-Systeme AG Roland Kistler, August SNMP-Schnittstelle – Einstellungen Name = z. B. XANTO IP Adresse = von SNMP-Adapter Community = wie SNMP-Adapter MIBs = SOCOMEC einstellen ? Funktioniert wahrscheinlich. Demo Tool auf Webseite von Netgear.

21 Folie 21 ONLINE USV-Systeme AG Roland Kistler, August 2015 Zusammenfassung USB Power HID-Schnittstelle Vorteile:  Günstig  Geringer Aufwand Nachteil:  Nur ein Gerät kann angeschlossen werden SNMP-Schnittstelle Vorteile:  Der SNMP-Adapter ist eine flexible und professionelle Lösung zum gleichzeitigen Anschluss mehrerer Geräte (z.B. Server, NAS)  Unterschiedliche USV-Anlagen (z.B. XANTO S / RT oder ZINTO E) können verwendet werden Nachteil:  Zusätzlicher SNMP-Adapter notwendig
