1 Titelmaster Geodätische VLBI und neuartige Beobachtungsszenarien Axel Nothnagel, Judith Pietzner Institut für Geodäsie und Geoinformation Universität Bonn

2 2 Inhalt Stand der täglichen UT1-Messungen UT1-Messungen mit Twin Teleskopen The Wettzell Triple

3 3 UT1-Messungen (Int1/Int2) Tägliche 1-Stunden-Messungen zur Bestimmung von UT1-TAI (UT1-UTC) Int1: Mo – Fr, Uhr UT Int2: Sa, So, Uhr UT

4 4 Datenströme Int1 Int2

5 5 UT1-Messungen (Int3) Int3: Mo Uhr UT Korrelation komplett Mo Uhr UT => Elektronischer Datentransfer von allen Stationen

6 6 UT1-Messungen Datentransfer zum Korrelator per Internet Start erst nach Ende der Session Abruf, Kapazitätssteuerung Speicherung auf RAID-System Korrelation (noch) mit Hardware-Korrelator Kopieren von RAID auf Mark-5 Datenexport ca. 14 – 15h UT

7 7 Ergebnisse Genauigkeit ± 8 – 20 μs Latenzzeiten –Int1: 3 Tage –Int2: Sa, So -> Mo 07.00h UT –Int3: 10 Std. #rms errormin/max Standard data (excl. Int3) μs-332 μs/362 μs Rapid data (Int3) μs-220 μs /159 μs Luzum & Nothnagel, 2010 Auswirkungen auf 1-Tages-Prädiktionen (IERS RS/PC)

8 8 Langfristige Perspektive Gesicherter Betrieb bis

9 9 Twin Teleskop Wettzell Modifiziert nach Hase 2009

10 10 Cluster-to-Cluster-VLBI Gleichzeitige Beobachtung in zwei Richtungen Mehr Beobachtungen Bessere Abtastung der neutralen Atmosphäre für Schätzung des Zenitparameters Bessere Trennung der Atmosphärenparameter und UT1-UTC von den Uhrenparametern

11 11 Funktionaler Zusammenhang Schätzbare Parameter: UT1-TAI, T 0b, T 1b, atm a, atm b

12 12 Cluster-to-Cluster Parameter: UT1-TAI, T 0b 1, T 1b 1, T 0b 2, T 1b 2, atm a, atm b

13 13 Phasen- und Kabelkalibrierung (Wunsch) Anforderung ps

14 14 Wettzell – Kokee Park Standardbasislinie 2 Twin-Teleskope

15 15 Wettzell – Tsukuba Standardbasislinie 2 Twin-Teleskope

16 16 Erste Simulationsergebnisse Simulationen für eine Stunde Beobachtungszeit Einfachster Ansatz für Beobachtungsplan UT1-UTCStandard- basislinie Twin Teleskope Standard- basislinie Twin Teleskope Wettzell – Kokee ParkWettzell -Tsukuba Standardabw.16,9 μs7,7 μs11,0 μs7,5 μs n Standardabw. sqrt(n) 92,4 μs 60,7 μs71,8 μs60,6 μs

17 17 Einsatz TTW ohne Partner

18 18 The Wettzell Triple Modifiziert nach Hase 2009

19 19 The Wettzell Triple Untersuchungen des Refraktionsverhaltens der Atmosphäre - Elimination von gemeinsamen Fehlern - VLBI-GroupDelay- und Phasenlösungen - Intra-scan-Variationen

20 20 The Wettzell Triple Untersuchungen des Refraktionsverhaltens der Atmosphäre - Wechselnde Abstände der Strahllagen - Wechselnde Durchdringung von Volumenelementen -Turbulenzuntersuchungen

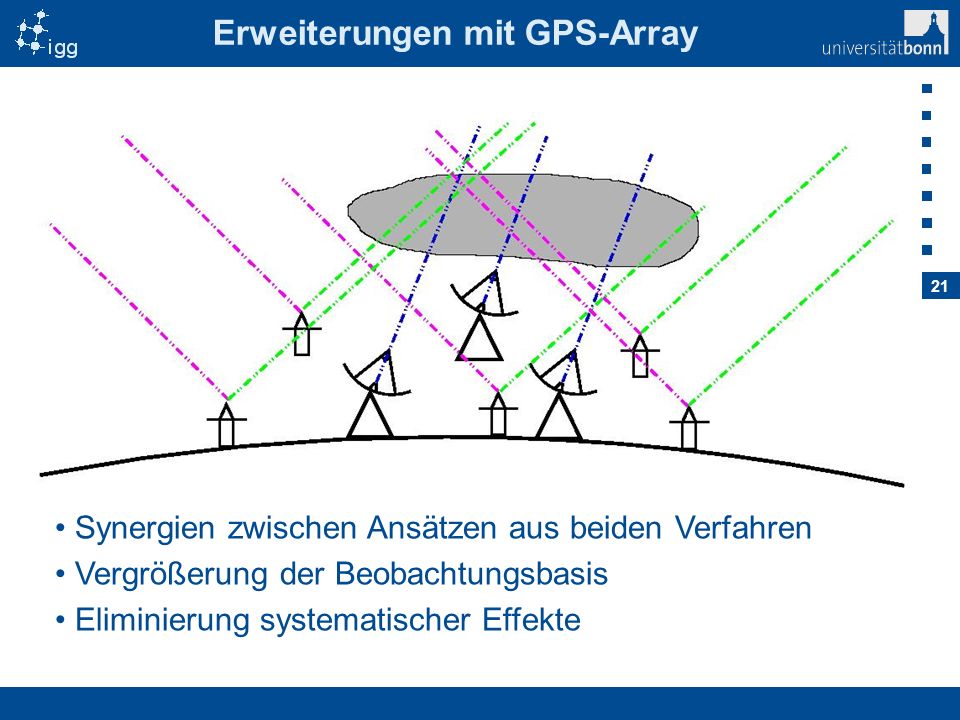

21 21 Erweiterungen mit GPS-Array Synergien zwischen Ansätzen aus beiden Verfahren Vergrößerung der Beobachtungsbasis Eliminierung systematischer Effekte

22 22 Sonderfall: Identische Signalwege DFG-Antrag in Vorbereitung (mit Schön, Vennebusch – LUH) Zielsetzungen: Verbesserung der Refraktionsmodellierung Validierung und Verbesserung von Turbulenzbeobachtungen
