3 Veranlassung Telematik im Katastrophenfall
WBK C Tm und C Lage, Andelfingen Oktober 2008 so? WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

4 Veranlassung Telematik im Katastrophenfall
WBK C Tm und C Lage, Andelfingen Oktober 2008 oder so ? WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

5 Grundlagen BABS, Erweiterung Telematik
WBK C Tm und C Lage, Andelfingen Oktober 2008 Bericht 06 Kreisschreiben 07 Wegleitung 08 WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

6 WBK C Tm und C Lage, Andelfingen
Umfang Uebersicht WBK C Tm und C Lage, Andelfingen Oktober 2008 Funkinstallation 2500 MHz Sicherheitsfunknetz Polycom Universelle Kommunikationsverkabelung UKV Telefonie TV, Kabelradio, Internet Empfehlung / Option WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

7 Umfang Funkinstallation 2500 MHz (Schema)
WBK C Tm und C Lage, Andelfingen Oktober 2008 Tm-Rm Tm-Zentr Dach Eingang NA Lage Führung Stab bleibt ! WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

8 Umfang Funkinstallation 2500 MHz (Grundriss)
WBK C Tm und C Lage, Andelfingen Oktober 2008 WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

9 Umfang Funknetz Polycom
WBK C Tm und C Lage, Andelfingen Oktober 2008 R Direktmodus SEA 400 S (SEA 400 T) WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

10 Umfang Universelle Kommunikationsverkabelung UKV
WBK C Tm und C Lage, Andelfingen Oktober 2008 Bund: Installation 12 digitale Tf Apparate Betreiber: je nach Bedarf: PC, Laptop, Drucker, Scanner Netzwerk WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

11 WBK C Tm und C Lage, Andelfingen
Umfang Telefonie WBK C Tm und C Lage, Andelfingen Oktober 2008 bleibt ! WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

12 WBK C Tm und C Lage, Andelfingen
Umfang Telefonie WBK C Tm und C Lage, Andelfingen Oktober 2008 Mobiles Rack Warum mobiles Rack ? Einsatz „irgendwo“ möglich ! Gde-Verwaltung Schulhaus Kl-Zi, Turnhalle … Fabrikhalle …….. in einem anderen Kantonsteil (wenn selber nicht betroffen) WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

13 Umfang Telefonie / Internet

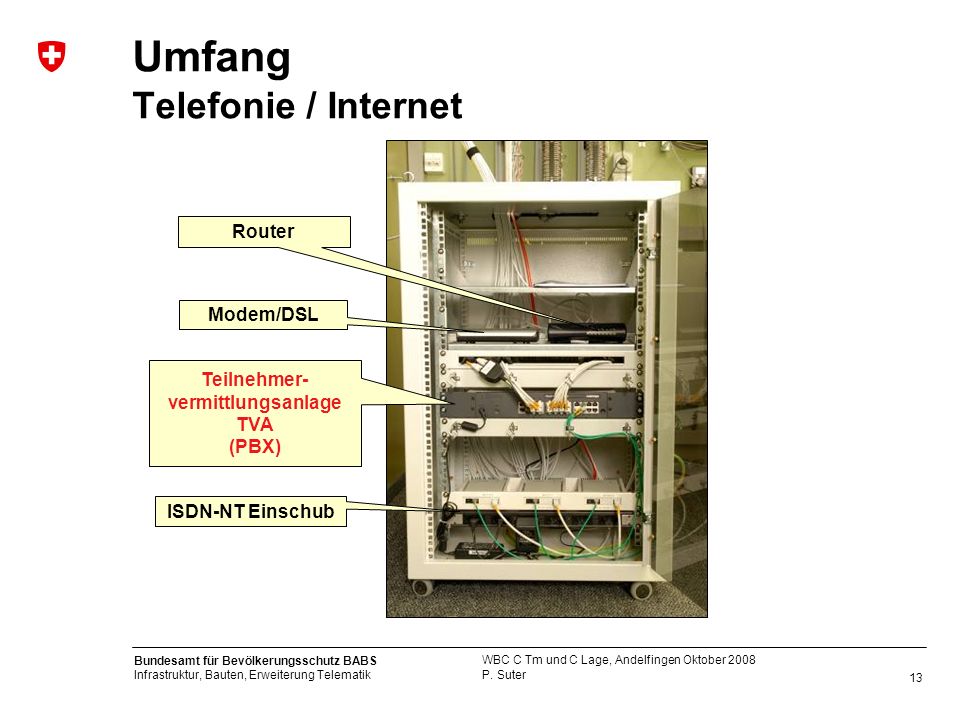

WBK C Tm und C Lage, Andelfingen Oktober 2008 Router Modem/DSL Teilnehmer-vermittlungsanlage TVA (PBX) ISDN-NT Einschub WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

14 Umfang TV, Radio, Internet
WBK C Tm und C Lage, Andelfingen Oktober 2008 WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

15 Umfang Option Handy-Empfang
WBK C Tm und C Lage, Andelfingen Oktober 2008 R Netzbetreiber WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

16 WBK C Tm und C Lage, Andelfingen
Finanzen Grundsätze WBK C Tm und C Lage, Andelfingen Oktober 2008 Pauschalbeiträge evtl. Vorfinanzierung mit Ersatzbeiträgen (Kanton/Bauherr) Auszahlung gemäss verfügbaren Zahlungskrediten (und erfolgter Schlusskontrolle BABS) WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

17 Realisierung Uebersicht CH
WBK C Tm und C Lage, Andelfingen Oktober 2008 CH Karte WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

18 Realisierung Projektablauf Start
WBK C Tm und C Lage, Andelfingen Oktober 2008 Polycomnetz in Betrieb nehmen Aktive Führungsstandorte Kata Hi festlegen 1- 3 Planer bestimmen Kickoff BABS, Kanton, Planer durchführen >=2009 WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

19 Realisierung Projektablauf Realisierung
WBK C Tm und C Lage, Andelfingen Oktober 2008 Ausschreibungen durch Planer Projektgenehmigungen Kanton, BABS Installation Abnahme durch Ing.Büro Schlusskontrolle BABS Abrechnung >= 2009/2010 WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

20 Zusammenfassung Erweiterung Telematiksysteme
WBK C Tm und C Lage, Andelfingen Oktober 2008 Grundlagen und Finanzen sind beim Bund vorhanden Start Kanton Zürich 2009/2010 möglich Moderne Telematikmittel für die nächsten 10 – 15 Jahre WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

21 WBK C Tm und C Lage, Andelfingen
Dank WBK C Tm und C Lage, Andelfingen Oktober 2008 Bundesamt für Bevölkerungsschutz Infrastruktur Bauten Erweiterung Telematik P. Suter Vielen Dank für Ihre Aufmerksamkeit WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

22 WBK C Tm und C Lage, Andelfingen
Fragen / Ende WBK C Tm und C Lage, Andelfingen Oktober 2008 WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

23 WBK C Tm und C Lage, Andelfingen
DETAIL WBK C Tm und C Lage, Andelfingen Oktober 2008 Detailfolien mit Link integriert WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

24 WBK C Tm und C Lage, Andelfingen
Grundlagen Bericht WBK C Tm und C Lage, Andelfingen Oktober 2008 Welche Erweiterungen notwendig Mobiltelefonie = Option Vorerst KP/San für Kata Hi Beginn Abschluss 2015 Vernehmlassung mit Kantonen Mit dem Bericht hat man abgeklärt welche Erweiterungen notwendig sind Vorerst nur Geld für geschützte KP die im Rahmen der Kata Hi / Notlagen Besonderer Vorteil der vorhandenen ZS-KP: Notstrom (Blackout Italien) WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

25 Grundlagen Kreisschreiben
WBK C Tm und C Lage, Andelfingen Oktober 2008 Rahmenbedingungen für Start . Polycom in Betrieb . max. 1 – 3 Planer pro Kanton Umfang Bundesbeiträge Das wichtigste im Kreisschreiben sind die Rahmenbedingungen Polycom muss in Betrieb sein Es wird eine kantonal koordinierte Planung durchgeführt Besonders ist auch, dass der Bundesbeitrag in Form einer Pauschale (pro Anlage) bezahlt wird WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

26 Grundlagen Wegleitung für Ing / (Kanton)
WBK C Tm und C Lage, Andelfingen Oktober 2008 Umfang Material, Apparate, Installationen Genehmigungsunterlagen pro Anlage Projektablauf Grundrisse, Schemas Fotos Die Wegleitung richtet sich mit Schwergewicht an den Planer und soll praktische Informationen und Hinweise für die Planung und Installation geben. Viel Wissen ist in den letzten Jahren bei Ingenieuren und Installateuren verloren gegangen. Stichworte sind EMP, Druckschutz usw. Auch mit der Erweiterung der Telematik soll der vorhandene Schutz nicht verschlechtert werden. WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

27 Umfang Polycom Repeater / Innenantenne
WBK C Tm und C Lage, Andelfingen Oktober 2008 xxx WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

28 Umfang Polycom Aussen-Antenne
WBK C Tm und C Lage, Andelfingen Oktober 2008 Estrich Schulhausgelände Dach Mehrfamilienhaus Anlage Oder quasi versteckt an Hauswand WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

29 Umfang GSM-Repeater / Innen-Antennen
WBK C Tm und C Lage, Andelfingen Oktober 2008 Frequenzweiche Verschiedene Innenantennen Je nach Versorgungsorte mehrere Innenantennnen notwendig WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

30 WBK C Tm und C Lage, Andelfingen
Umfang UKV WBK C Tm und C Lage, Andelfingen Oktober 2008 Universelle Kommunikationsverkabelung Mit Kategorie 6 modernster allgemein aktzeptierter Standard Kategorie 6, Klasse E WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter

31 WBK C Tm und C Lage, Andelfingen
Umfang Telefonie WBK C Tm und C Lage, Andelfingen Oktober 2008 Aascotel 300 Moderne digitale Telefonzentrale ( Amt 2xdigital + 2xanalog, bis 50Tln ausbaubar usw) WBC C Tm und C Lage, Andelfingen Oktober 2008 P. Suter P. Suter
