1 PowerPoint-Folien zur 4. Vorlesung „Biosensorik / Bionik II“
Ingo Rechenberg PowerPoint-Folien zur 4. Vorlesung „Biosensorik / Bionik II“ Biosensoren mit Algen, Muscheln und Kartoffelkäfern Exotische Biosensoren im Einsatz Weiterverwendung nur unter Angabe der Quelle gestattet

2 Biosensor = Bionisch-biotechnologisches Zwittersystem

3 Der klassische Biosensor
Trans- ducer Analyt Enzym Anzeige

4 Es sind bis heute ca. 4000 Enzyme bekannt
Es sind bis heute ca Enzyme bekannt. Der Name eines Enzyms wird aus drei Teilen gebildet: 1. Namen des Substrates 2. Typ der katalysierten Reaktion 3. Suffix "-ase" Beispiele für Oxidase-Enzyme Glucose-Oxidase Cholesterin-Oxidase Lactat-Oxidase Alkohol-Oxidase Aldehyd-Oxidase Glycolat-Oxidase Oxalat-Oxidase Ascorbat-Oxidase Phenol-Oxidase Xanthin-Oxidase Als Oxidasen bezeichnet man Enzyme, die die bei der Oxidation eines Substrates freiwerdenden Elektronen auf Sauerstoff übertragen

5 Der klassische Biosensor
Trans- ducer Analyt Enzym Anzeige

6 A Silber / Silber-Zelle e- Silberelektrode Silberelektrode e-
Halbdurchlässige Membran

7 A Kupfer / Zink-Zelle e- Kupferelektrode Zinkelektrode e-
Halbdurchlässige Membran Daniell-Element

8 A O2 H2 Sauerstoff / Wasserstoff-Zelle e- H+ Palladium Netzelektrode
Elektrolyt (KOH) Sauerstoff / Wasserstoff-Zelle Halbdurchlässige Membran

9 Funktion einer Brennstoffzelle
A O2 H2 H2O H2 Elektrolyt (Membran) Kathode Anode Funktion einer Brennstoffzelle

10 Sonderformen von Biosensoren
Rezeptor Trans- ducer Analyt Anzeige

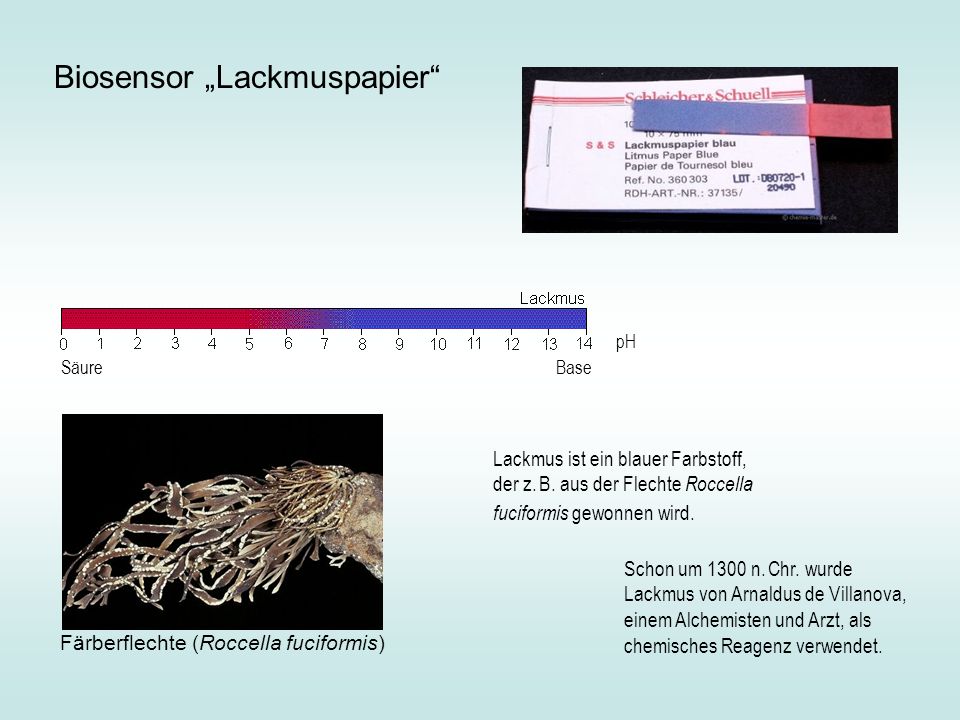

11 Biosensor „Lackmuspapier“
pH Säure Base Lackmus ist ein blauer Farbstoff, der z. B. aus der Flechte Roccella fuciformis gewonnen wird. Schon um 1300 n. Chr. wurde Lackmus von Arnaldus de Villanova, einem Alchemisten und Arzt, als chemisches Reagenz verwendet. Färberflechte (Roccella fuciformis)

12 Biosensor für Arsennachweis im Wasser
(Meldung vom ) Escherichia coli Der Papierstreifentest funktioniert mit genmanipulierten Escherichia Coli Bakterien als Biosensoren. Auf dem Teststreifen sind die Bakterien mit einem immobilisierenden Nährsubstrat aufgetragen. Zur Messung wird der Teststreifen eine Stunde lang in einen Becher der zu untersuchenden Trinkwasserprobe gelegt. Ist anorganisches Arsen in der Probe enthalten, produzieren die Bakterien entsprechende Mengen des Enzyms beta-Galaktosidase. Unter Zugabe der Indikatorsubstanz X-Gal entsteht eine Blaufärbung. Die Intensität der Blaufärbung korreliert mit der Arsenkonzentration der Probe.

13 Bienenstock als Geigerzähler
„Die radioaktive Durchseuchung stellt eine rasch zunehmende Gefahr für viele zivilisierte Länder dar. Da nun Bienen das biologisch wichtige radioaktive Element Strontium 90 speichern, das bei Atomentladungen entsteht, hat man neuerdings in der Nähe von Forschungszentren Bienenstöcke aufgestellt, die mit Geigerzählern versehen sind. Wenn die Bienen zum Stock zurückkehren, registriert der Geigerzähler die radioaktiven Spuren, und es läst sich leicht erkennen, in welchem Ausmaß eine radioaktive Durchseuchung vorliegt.“ Deutsche Medizinische Wochenschrift, 80. Jahrgang, Nr. 20, S. 803, Mai 1955 Bienen als Biodetektive „Hamburg Bienen sollen am Hamburger Flughafen die Luftqualität testen. Eine Belastung von Pflanzen kann in ihrem Honig zweifelsfrei nachgewiesen werden. Bisher sei der Honig immer einwandfrei gewesen und verschenkt worden, teilte der Flughafen mit.“ Der Tagesspiegel, 4./ 5. Mai 2005

14 Der Leuchbakterientest
Vibrio fischeri Kultur 3 Tage, 20°C Seewasser- Komplettmedium Der Leuchtbakterientest ist ein etabliertes Biotest-verfahren zur Detektion von Schadstoffwirkungen in Wasserproben. Er beruht auf der Hemmung der bakteriellen Biolumineszenz durch toxische Substanzen. Leuchtbakterien des Stammes Vibrio fischeri NRRL B werden den Wasserproben zugesetzt. Die Lumineszenz wird vor und nach Beendigung der Einwirkzeit gemessen. Eine Hemmung über 20 Prozent wird als toxische Wirkung angesehen. Die Details des Verfahrens sind in der DIN-Norm Teil 34 beschrieben. Der Leuchbakterientest

15 Biosensor: Algentoximeter
Die Algenkultur wird 15 Minuten belichtet, sodass die Photosynthese in Gang kommt. Bringt man die belich-teten Algen nun vom Hellen ins Dunkle, so kann ein abklingendes dunkelrotes Nachleuchten (Wellenlänge 680nm bis 720nm) gemessen werden, die so genannte verzögerte Fluoreszenz. Dieses schwache Nachleuch-ten ist eine intrinsische Eigenschaft aller photosynthe-tisch aktiven Pflanzenzellen. Photosynthesegifte verän-dern die Abklingkinetik der verzögerten Fluoreszenz.

16 Biosensor: Daphnientoximeter Rheinwasser Infrarot-Sensoren
Infrarot-Lampen Biosensor: Daphnientoximeter Ablauf Das Daphnientoximeter ist ein biologisches Frühwarn-system mit Wasserflöhen. Die Testorganismen Daphnia magna befinden sich in einem Glascontainer im Inneren des Gerätes und werden von einer Video-Kamera rund um die Uhr beobachtet. Die Schwimmbahnen der Tiere werden aufgezeichnet und analysiert. Änderungen im Schwimmverhalten der Tiere zeigen die Anwesenheit von toxischen Stoffen an.

17 Biosensor: Muscheltoximeter
Halterung Dentalkleber Sensor Sensor Biosensor: Muscheltoximeter Eine Muschel schließt ihre Schale, um sich vor äußeren Einflüssen zu schützen. Die Schalenöffnungsweite nimmt bei einem Schad-stoffeintrag ab. Die Schalenöffnungsweite der Muschel wird mit zwei Strom durchflossenen Spulen gemessen, von denen die eine ein Magnetfeld erzeugt, die andere die Magnetfeldstärke misst. Dreikantmuschel Dreissena polymorpha

18 Biosensor: Fisch Toximeter
Firma: bbe Moldaenke Biosensor: Fisch Toximeter Fischtoximeter zur Trinkwasserüberwachung 64 Lichtschranken zur Erkennung der Fischbewegungen 30 Lichtschranken zur Erkennung von immobilen Fischen Eine Digitalkamera zeichnet Livebilder der Fische auf, die dann von einem angeschlossener PC online analysiert werden. Jede Art der Verhaltensänderung der Fische wird untersucht und analysiert. Der sogenannte "Toxischer Index", der sich aus allen Verhaltensparameter zusammensetzt, wird permanent berechnet.

19 „Sieben Nilhechte kontrollieren zurzeit das Trinkwasser der Stadtwerke Göppingen. Wenn das Wasser in Ordnung ist, senden die in ein Aquarium eingesetzten Tiere 400 bis 800 elektrische Impulse in der Minute aus. Bei verschmutztem Wasser sinkt die Impulsrate.“ Tagesspiegel:

20 Biosensor: “Elefantenrüsselfisch” für die Trinkwasserkontrolle

21 Haschisch-Biosensor Transducer Auswerteeinheit Beschleunigungssensor
Biologischer Eingang Analyt

22 Grünblattduft Z-3-hexen-1-ol
Kartoffelkäfer Grünblattduft Z-3-hexen-1-ol im Kartoffelfeld

23 Der Kartoffelkäfersensor
Die Spitze der Käferantenne taucht in einen Elektrolyten, der den elektrischen Kontakt zwischen Antenne und Transistor herstellt. Riecht der Käfer verletzte Pflanzen, macht sich das in einem veränderten Transistorstrom bemerkbar, der am Messgerät abgelesen werden kann.

24 Elektroantennographie (EAG)
Kartoffelkäfer Antenne Isolierte Antenne Elektrolyt Antenne FET Elektrolyt FET Ganzer Käfer

25 Elektroantennographie (EAG)
Die Elektroantennographie (EAG) ist eine Methode zur Messung olfaktori-scher Reaktionen eines Insektes durch die Ableitung elektrischer Signale an seinen Antennen. Die Potenzialablei-tung erfolgt aus der Insektenantenne. Dazu muss eine Elektrode mit der An-tennenspitze verbunden werden, eine zweite mit dem anderen Ende der An-tenne bzw. dem Kopf des Insektes. Die abgeleiteten Potenziale werden mit einem hochohmigen Verstärker verstärkt. Elektroantennographie (EAG)

26 Männlicher Kiefernspanner, Elektroantennogramm und Struktur des weiblichen Sexualpheromons

27 EAG-Messungen zur Entwicklung neuer Methoden in der Schädlingsbekämpfung
Verwirrungstechnik: Schmetterlingsmännchen werden durch ein Überangebot an synthetischen Weibchenpheromene verwirrt, ihre Orientierung gestört und die Partnerfindung unterbunden. Diese Verwirrungstechnik hat sich vor allem zum Schutz von Baumwolle und im Weinbau bewährt.

28 Mikro-Air-Vehikel mit Kartoffelkäfer-Elektroantennograph

29 Lokale Kartoffelkäfer-Elimination durch eine künstliche Libelle
mit (Z-3-hexen-1-ol)-„Grünblattduft“-Sensor

30 Die Antenne des Kiefernprachtkäfers als hochempfindlicher Rauchgasdetektor
Prachtkäfer ( Melanophila) benötigen als Nah-rungsquelle für ihre Larven das Holz verbrannter Bäume. Aus diesem Grund fliegen die Käfer Waldbrände auch aus großen Entfernungen an. Das Auffinden von Waldbränden erfolgt mittels ihres Geruchssinns für brandspezifische Duft-stoffe in den Antennen in Kombination mit einem Infrarot-Grubenorgan am Thorax (rote Pfeile). Rauchgasdetektor Infrarotorgan

31 mV EAG Der Elektroantennograph misst die elektrophysiologische Antwort einer isolierten Antenne von M. acuminata auf die Komponenten des Rauchgases. Es konnte gezeigt werden, dass die Antennen von M. acuminata Guajakol-Verbindungen im Rauchgas besonders empfindlich nachweisen können (bis 1 pg /ml). Unter Berücksichtigung der aus schwelendem Kiefernholz in Laborversuchen freigesetzten Menge Guajakol konnte abgeschätzt werden, dass ein einziger, auf 2 m Höhe angekohlter Kiefernstamm bei schwachem Wind noch in über 1 km Entfernung von den Käfern zu riechen ist. Diese Abschätzung konnte in Feldmessungen mit einem tragbaren Elektroantennograph, der mit einer Antenne von M. acuminata ausgestattet war, in der weiteren Umgebung eines Brandversuches ( Reisigwall in der Oberförsterei Hammer) bestätigt werden. Einen größeren Waldbrand kann der Kiefernprachtkäfer bis auf 50 km riechen

32 Die künstliche Nase von IBM
Die künstliche Nase besteht aus einer Reihe von Silizium-Feder-bälkchen ( 500 µm lang, 100 µm breit, weniger als 1 µm dick). Die Bälkchen werden auf einer Seite mit Rezeptoren beschichtet. Moleküle der gesuchten Substanz docken an der Oberfläche an. Die Erhöhung der molekularen “Packungsdichte” auf der Ober-fläche führt durch Erhöhung der Oberflächenspannung zu einer Verbiegung des Siliziumbälkchens. Der Miniatur-Federbalken verbiegt sich, sobald die gesuchte Substanz andockt

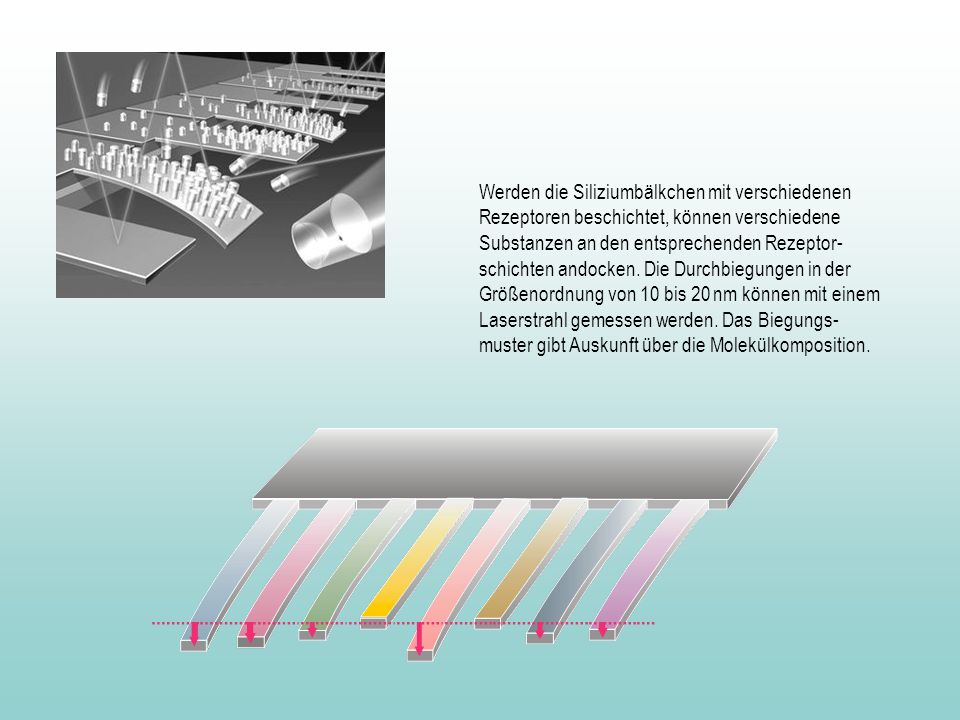

33 Werden die Siliziumbälkchen mit verschiedenen Rezeptoren beschichtet, können verschiedene Substanzen an den entsprechenden Rezeptor-schichten andocken. Die Durchbiegungen in der Größenordnung von 10 bis 20 nm können mit einem Laserstrahl gemessen werden. Das Biegungs-muster gibt Auskunft über die Molekülkomposition.

34 Akustischer Oberflächenwellen-Biosensor
Der Auftrag eines Analyten verändert die Wellengeschwindigkeit Oberflächenwelle Empfänger Sender Piezoelektrisches Substrat Akustischer Oberflächenwellen-Biosensor

35 Mechanisches Katalysatormodell

36 Verfeinerung des Modells der Signalmolekül-Verstärkung
Das Signalmolekül ist zugleich der Katalysator. Das Signalmolekül dockt an ein Helfermolekül an wodurch erst der Katalysator entsteht. Das Helfermolekül stößt nach einer gegebene Zeitspanne das angedockte Signalmolekül ab. Verfeinerung des Modells der Signalmolekül-Verstärkung

37

38 Ende
