1 WINTERSEMESTER 2005 / 2006 LEUCHTDIODE Salomon Elvis

2 Leuchtdiode 1. Definition 2. Aufbau 3. Funktionsprinzip 4. LED in der Anwendung 5. Technologie 6. Eigenschaften 1 Salomon

3 Definition Leuchtdiode ist ein elektronisches Halbleiter- Bauelement, das licht aussenden kann, wenn ein Strom durch sie in Durchflussrichtung fließt. Symbol Schalt-Symbol 2 Salomon

4 AUFBAU Bonddraht-Kontaktstelle im Mitten auf dem Kristall Erkennbarkeit der Bonddraht oberhalb des Trägers Erkennbarkeit der Kathode durch Abflachung Reflektor ist am meistens die Kathode Kathode kürzeres Beinchen Makroaufnahme einer LED Innerer Reflektor Foto einiger LED 3 Salomon

5 Funktionsprinzip Bestandteile der LED:. n- leitende Halbleiterschicht. p- leitende Dünnschicht mit großer Löcherdichte Überschwemmung der Grenzschicht mit freien Ladungsträgern Proportionalität der Lichtstärke mit Stromstärke Empfindlichkeit der Diode 4 Salomon

6 Funktionsprinzip Wellenlänge λ(W D ): Wellenlänge des emittierten Lichtes h : Plancksches Wirkungsquantum c: Lichtgeschwindigkeit W D : Bandlücke, abhängig vom Halbleiterwerkstoff 5 Salomon

7 LED in der Anwendung Beschaltung der LED Berechnung des Vorwiderstandes: –Rv =Vorwiderstand –Uges =Gesamtspannung –Uf =Durchlassspannung –I(f) =Durchlassstrom –Standard- Leuchtdioden bei 15 bis 20 mA. Typ UF bei IF = 20 mA IF max/m A U®/VPtot/ mW Farbe CQY 26 1,7V rot CQY 28 2,4V603210grün CQY 29 2,4V603210gelb CQY 65 1,7V403100rot CQY 66 2,5V403100grün CQY 67 2,5V403100gelb 6 Salomon

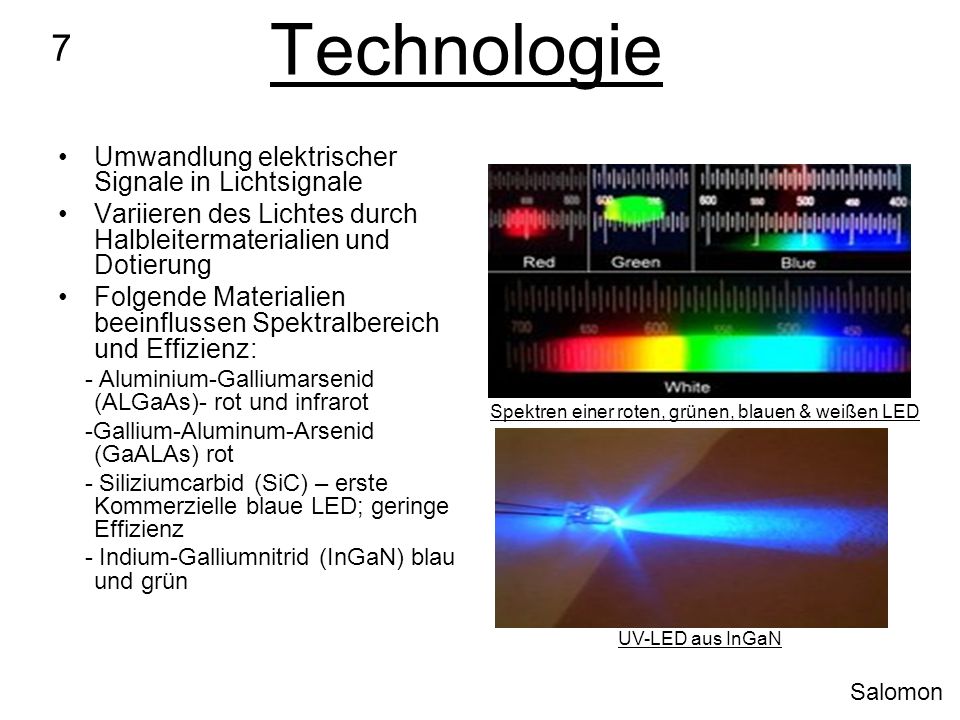

8 Technologie Umwandlung elektrischer Signale in Lichtsignale Variieren des Lichtes durch Halbleitermaterialien und Dotierung Folgende Materialien beeinflussen Spektralbereich und Effizienz: - Aluminium-Galliumarsenid (ALGaAs)- rot und infrarot -Gallium-Aluminum-Arsenid (GaALAs) rot - Siliziumcarbid (SiC) – erste Kommerzielle blaue LED; geringe Effizienz - Indium-Galliumnitrid (InGaN) blau und grün Spektren einer roten, grünen, blauen & weißen LED UV-LED aus InGaN 7 Salomon

9 Eigenschaften Monochromes Licht im begrenzten Spektralbereich Lebensdauer Hälfte des Anfangswertes der Lichtausbeute Abhängigkeit der Lebensdauer von Halbleitermaterialien und Betriebsbedingungen Lebensdauer – von 1000 bis zu über Stunden Drastische Verkürzung der Lebensdauer durch Temperatur 8 Salomon

10 Quellen umente/untmat/ph/halbleit/1sthalbl.htm kompendium.de/sites/bau/ htm 9 Salomon
