1 Einführung in die Ingenieurgeophysik SS 2009
FG Geohydraulik und Ingenieurhydrologie Prof. Dr. rer. nat. Manfred Koch „Ausgewählte Verfahren in der Baugrunduntersuchung“ Referenten: Sebastian Weichelt [Master Bauingenieurwesen, Matr.-Nr.: ] Florian Herbert [Master Umweltingenieurwesen, Matr.-Nr.: ]

2 Gliederung 1. Einleitung 2. Verfahrensübersicht Erkundungsverfahren 2.1 Bohrlochverfahren 2.2 Oberflächenverfahren 3. Seismik 4. Bodenradar / Georadar 5. Zusammenfassung

3 ? ? 1. Einleitung Wozu Baugrunduntersuchungen?
Quelle: historischer Bergbau Suhl Wozu Baugrunduntersuchungen? Quelle: Kempfert/Raithel Welche technischen Möglichkeiten? 3

4 2. Verfahrensübersicht Erkundungsverfahren
2.1 Bohrlochverfahren Mögliche Erkundungsverfahren Optischer Bohrlochscanner Akustischer Bohrlochscanner Hohlraumvermessung Kamerabefahrung Gleitdeformeter / Gleitmikrometer Extensometer Inklinometer Trivec Piezometer Radartomografie … Aufgrund der geringen praktischen Anwendungen wird auf diese Verfahren im weiteren nicht näher eingegangen 4

5 2. Verfahrensübersicht Erkundungsverfahren
2.2 Oberflächenverfahren 5

6 3. Seismik Verfahrensgrundlagen
beruht auf der Ausbreitung und Erfassung von Wellen im Untergrund Entscheidender Parameter für Wellenausbreitung = materialspezifische Wellengeschwindigkeit Beeinflussung der Ausbreitung von seismischen Wellen durch Reflexion, Refraktion, Brechung, Beugung, Absorption und Streuung Signalerzeugung z.B. durch Sprengstoff, Hammerschläge, Vibratoren, Implosionen, … Signalaufzeichnung z.B. mit Geophonen, Beschleunigungsaufnehmern, Hydrophonen, … Messgeometrie erfolgt meist entlang von Profillinien 2-dim. auf der Erdoberfläche Messgenauigkeit z.B. abhängig von Bodenbeschaffenheit, Abstrahlcharakteristik der Quelle, Messgeometrie, „Störgeräusche“, … Mögliche Verfahren: Reflexions-, Refraktions-, Bohrloch-, Oberflächenwellenseismik, … Quelle: BAW; BU Weimar Wellengeschwindigkeiten werden durch Kenngrößen wie Dichte, dynamische Module, Porosität und Ä. bestimmt Messgeometrie: Spezialmessung auch in Bohrungen; für räumliche Erkundung des Untergrundes wird eine flächige Messanordnung erforderlich  für 3D-Einblick 6

7 3. Seismik Reflexionsseismik
Betrachtung der an Trennschichten reflektierten Wellen Messung von Energie und Laufzeit α – reflektierte Wellenstrahlen = α – einfallende Wellenstrahlen Reflexion, wenn Impedanzänderungen Quelle: GGU mbH, 2003 Es muß ein ausreichender Impedanzkontrast vorliegen, damit Reflexionen erkannt werden können. Ein Seismogramm besteht aus einer Aneinanderreihung von einzelnen Seismogrammspuren. Die Wellengeschwindigkeiten können u.a. aus einer speziellen Meßgeometrie bestimmt werden. Ein Untergrundpunkt (CDP common depth point) wird dabei mit einer immer weiter auseinandergezogenen Sender-Empfänger-Anordnung betrachtet (untere Abbildung).  Aus dem Abstand von Signalquelle und Geophon xi, den Ankunftszeiten ti und der Lotzeit t0 wird die Geschwindigkeit des Signalimpulses bestimmt: v = xi / (t²i - t²0) Reflexionsseismik: Messung und Interpretation der Energie und Laufzeiten von seismischen Wellen, die an Trennschichten im Untergrund reflektiert werden. Reflexionen treten auf, wenn sich die Impedanz im Untergrund ändert. Registrierung der Signale mit Geophonen an Erdoberfläche Darstellung und Auswertung in Seismogrammen Quelle: sachsen-anhalt.de 7

8 3. Seismik Refraktionsseismik Seismogramm: 22.10.2009 8
beruht auf Auswertung von gebrochenen Wellen wenn v2 > v1  entsteht refraktierte Welle (Kopfwelle) Verlauf der Kopfwelle über die Grenzschicht mit v2 Energieabstrahlung nach oben  Regist. durch Geophone Eintreten der Kopfwelle erst ab xe (kritische Entfernung) Grenzwinkel der Totalreflexion (α1) über Snelliussches Brechungsgesetz: (kritische Winkel der Totalreflexion) Seismogramm: Ersteinsätze  direkte langsamen Impulse ab Knickpunktentfernung (xk) Registrierung der refraktierten Wellen  Wellen in der unteren Schicht laufen schneller Steigung der Geraden = Wellengeschwindigkeiten (v1, v2) Refraktionsseismik: Messung und Interpretation der Laufzeiten von seismischen Wellen, die an Trennschichten im Untergrund gebrochen (refraktiert) werden und sich dann als Kopfwelle entlang dieser Trennschichten fortpflanzen. Die Refraktionsseismik beruht auf der Auswertung von gebrochenen Wellen, die von einer Quelle ausgesandt in einem kritischen Winkel auf eine Grenzfläche zweier Gesteinsschichten auftreffen, an der Grenzfläche entlanglaufen und wieder zur Erdoberfläche gelangen. Aus den registrierten Laufzeitkurven können Aussagen zur Tiefenlage von Schichtgrenzen abgeleitet werden. Die Kopfwelle ist erst ab der kritischen Entfernung xe zu beobachten. Der kritische Winkel a1 , auch Grenzwinkel der Totalreflexion genannt, mit der die Welle auf die untere Schicht einfällt, wird nach Snellius aus Die Steigungen der Geraden durch die Einsätze von direkten und refraktierten Wellen liefern deren Geschwindigkeiten v1 und v2 . Damit und mit der Knickpunktsentfernung xk oder dem Achsenabschnitt ti läßt sich die Tiefe d berechnen: Tiefengenauigkeit abhängig vom Geschwindigkeitskontrast an Schichtgrenzen und der Materialinhomogenität Quelle: GGU mbH, 2003 8

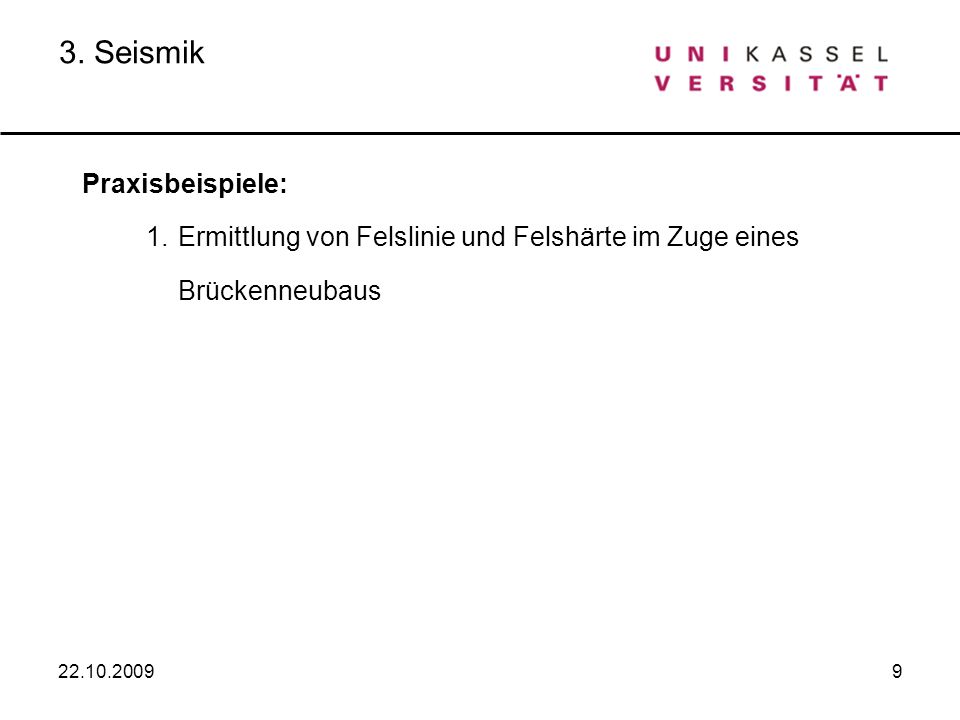

9 3. Seismik Praxisbeispiele: 1. Ermittlung von Felslinie und Felshärte im Zuge eines Brückenneubaus 9

10 3. Seismik - Praxisbeispiele
1. Ermittlung von Felslinie und Felshärte im Zuge eines Brückenneubaus erste lokale Erkundungsbohrungen ergaben unterschiedlich verwitterten Gneis in versch. Tiefenlagen geplante Bohrpfahlgründung benötigt flächendeckende Tiefenlage des Felshorizontes Tiefenlage Felshorizont und Felshärte über Refraktionstomografie und Geoelektrik seismische Geschwindigkeit (vp, vs)  abhängig von Schichthärte (Refraktionsseismik) elektrische Leitfähigkeitsverteilung (Geoelektrik)  keine Aussage über Schichtung und Felslinie Dichteinformationen (Bohrkernanalyse) 2D – Schnitt (über v und ρ)  Verteilung dynamisches E-Modul Mit Kalibrierwerten des stat. E-Modul aus Kernbohrung  2D – Verteilung stat. E-Modul Geoelektrik keine Aussage über Schichtung und Felslinie (oberflächenahe, anthroprogene Einflüsse) 10 Quelle: FGSV W1, 2007 Verteilung des statischen E-Moduls, Verlauf Felslinie und Verteilung der Felshärten

11 4. Bodenradar / Georadar Anwendungsgebiete für Untergrund/Baugrund:
Quelle: GGU mbH, 2003 11

12 4. Bodenradar / Georadar Anwendungsgebiete für Bauwerke: 22.10.2009 12
Quelle: GGU mbH, 2003 12

13 4. Bodenradar / Georadar Messverfahren:
aktive Aussendung elektro-magnetischer Wellen (Impulse) mit einer Frequenz von 20 MHz bis 2 GHz Radarsignal wird in Medium gestreut, reflektiert, gebeugt und absorbiert Radarreichweite (abhängig von Leitfähigkeit σ) Messung der Signalamplitude und der Laufzeit Tiefe d = ½ * t * v Quelle: GGU mbH, 2003 13

14 4. Bodenradar / Georadar Vom Radargramm zum Tiefenmodell:
A: Primärsignal B, C, D: Reflexionen an Schichtgrenzen und Objekten E: Diffraktion an Einzelobjekten Laufzeitmessung bei bekannter Wellenge-schwindigkeit Berechnung der Tiefenachse bei inhomogenem Boden Tiefenachse nur Näherung Genauigkeit Tiefenachse +/- 10 % bei normalen Bed. Quelle: GGU mbH, 2003 14

15 4. Bodenradar / Georadar Einflussfaktoren auf Messung:
Quelle: FGSV W1, 2007 Leitfähigkeit σ des Mediums → Absorption der Radarsignale hohe Leitfähigkeit σ (feuchte bindige Böden) → geringe Radarreichweite Reflexion abhängig von Materialkontrast → maximal bei Metallflächen Signalstreuung abhängig von Homogenität des Mediums (künstliche Auffüllungen) mit zunehmender Entfernung geringere Signalstärke niederfrequente Signale → höhere Radarreichweite hochfrequente Signale → höhere Auflösung indirektes Verfahren → Fehlinterpretationen durch Messpersonal 15

16 4. Bodenradar / Georadar Reichweiten des Georadars im Baugrund (Erfahrungswerte): Bodenmaterial Reichweite in m - min. max. trockene Kiese und Sande 5,0 10,0 gesättigte Kiese und Sande 2,0 schluffige, feuchte Kiese und Sande 3,0 bindiger, sehr trockener Boden bindiger, feuchter Boden 1,0 Gestein > 10,0 kompakter Dolomit, Marmor > 20,0 Quelle: GGU mbH, 2003 16

17 4. Bodenradar / Georadar Praxisbeispiele: 1. Baugrunderkundung nach Hohlräumen in Autobahntrasse 2. Erkundung Baugrund nach Fundamentresten 17

18 4. Bodenradar / Georadar Bsp. 1: Baugrunderkundung nach Hohlräumen in Autobahntrasse Messfahrzeug Radargramm Nieder- und Mittelfrequenzantenne (100 MHz – 500 MHz) Messlinienabstände 0,4 – 1,0 m → flächendeckende Erkundung detektierte Verdachtsstellen → direkte Erkundungsverfahren (Schurf) Kostengrößenordnung für Trassen und Baugruben: 0,5 €/m² bis 2 €/m² 18

19 4. Bodenradar / Georadar Bsp. 2: Erkundung Baugrund nach Fundamentresten Aufnahme von Radargrammen Signalamplitudendarstellung innerhalb der Messfläche für eine bestimmte Laufzeit Ergebnis: Radarzeitscheiben für verschiedene Tiefenlagen die roten und schwarzen Schattierungen zeigen hohe Signalamplituden Fundamentreste werden erkannt Quelle: GGU mbH, 2003 19

20 5. Zusammenfassung Seismik: einfaches Messprinzip
flächendeckende (und dreidimensionale) Untersuchungen und Darstellungen möglich Möglichkeit zur Verfahrenskombination Ergebnisse abhängig von richtiger Messinterpretation Bodenradar / Georadar: oberflächennahe Erkundung des Baugrundes Vorabuntersuchung zur Festlegung von direkten Erkundungsverfahren Messergebnisse stark abhängig von Homogenität und Leitfähigkeit des Mediums, der gewählten Wellenfrequenz und der Tiefe des Untersuchungshorizonts kostengünstiges Verfahren 20

21 Einführung in die Ingenieurgeophysik SS 2009
Quellenangaben FGSV W1, 2007, Forschungsgesellschaft für Straßen- und Verkehrswesen, Arbeitsgruppe Erd- und Grundbau, Hinweise zur Anwendung geotechnischer und geophysikalischer Messverfahren im Straßenbau, Köln GGU Gesellschaft für Geophysikalische Untersuchungen mbH, letzter Zugriff: , Karlsruhe Historischer Bergbau Suhl, Kempfert/Raithel; Bodenmechanik und Grundbau, Bd. 1, Kap.4 21 21
