1 Link Layer

2 Physical Layer Link Layer Host Controller Interface L2CAP Attribute Protocol Attribute Profile PUIDRemote ControlProximityBatteryThermostatHeart Rate …

3 Link Layer States

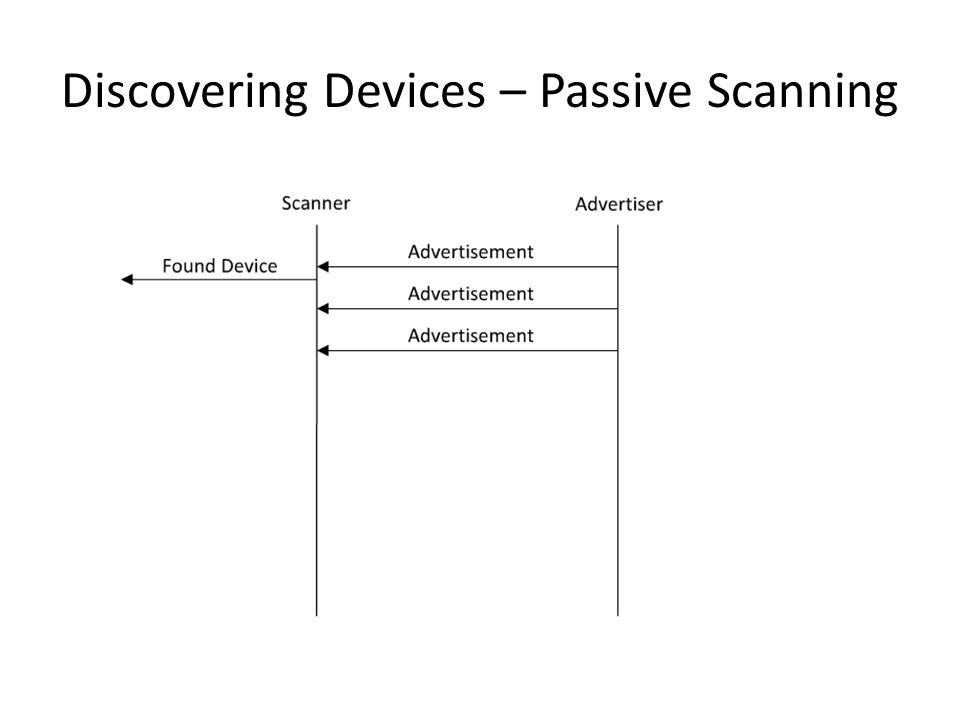

4 Discovering Devices – Passive Scanning

5 Discovering Devices – Active Scanning

6 Broadcasting Data

7 Initiierung einer Verbindung

8 Verbindung mit sehr kleiner Latenz

9 Topology Slave Master Advertiser Scanner Advertiser Advertisement

10 Topology Slave Initiator Advertiser Scanner Advertiser Connection Request

11 Topology Slave Master Advertiser Scanner Advertiser Connected

12 Paketaufbau Alle Pakete haben den gleichen Aufbau – Präamble – 01010101 oder 10101010 – Access Adresse – korellierte 32Bit Reihenfolge – Payload – aktuelle Daten – CRC – 24 Bit CRC zur Robusten Bit Error Erkennung CRC wird über die Payload generiert

13 Struktur von Advertising Paketen

14 Data Packet Header

15 Bit Stream Processing 1.Daten werden verschlüsselt (optional) 2.CRC wird generiert 3.Bleichen (whitened) 4.Übertragen

16 Link Layer Control
