1 HCI

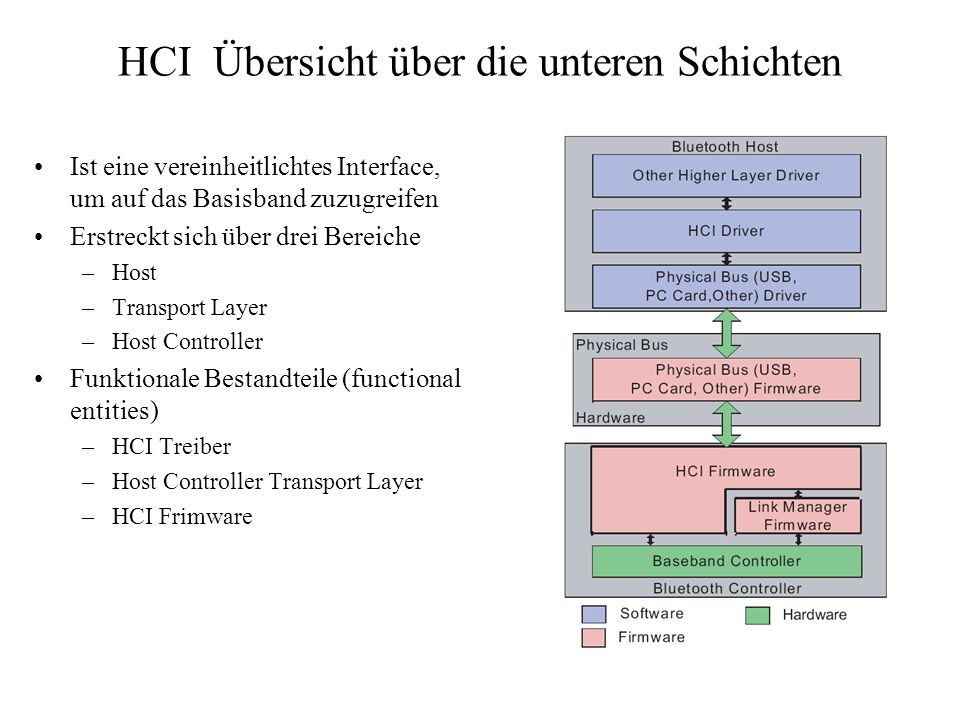

2 HCI Übersicht über die unteren Schichten Ist eine vereinheitlichtes Interface, um auf das Basisband zuzugreifen Erstreckt sich über drei Bereiche –Host –Transport Layer –Host Controller Funktionale Bestandteile (functional entities) –HCI Treiber –Host Controller Transport Layer –HCI Frimware

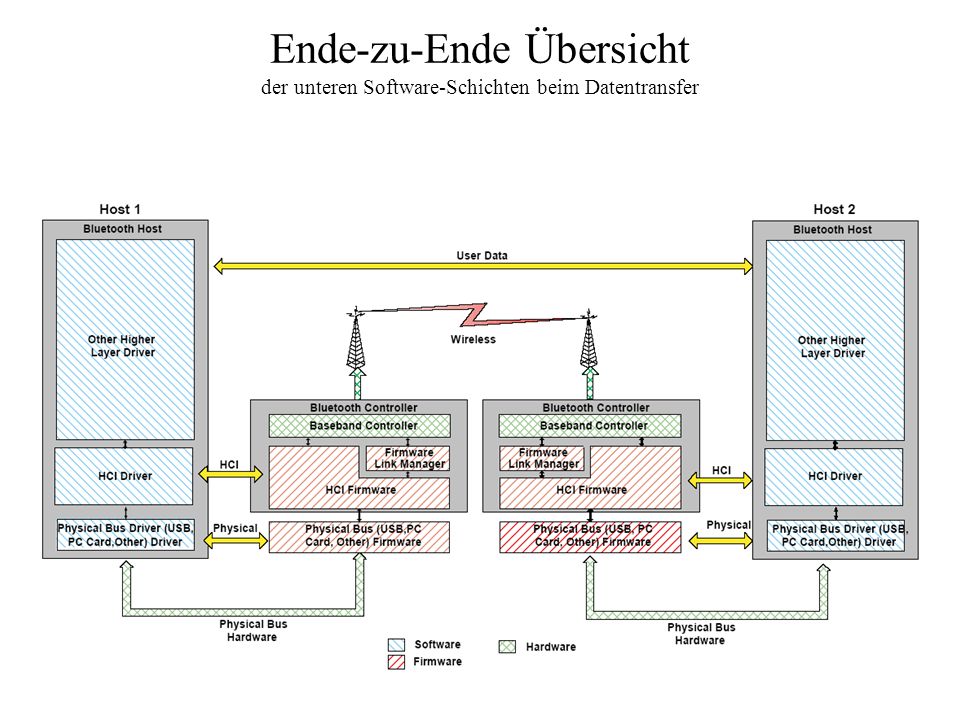

3 Ende-zu-Ende Übersicht der unteren Software-Schichten beim Datentransfer

4 HCI Kommunikation HOST Controller HCI-Command-Pakete HCI-Event-Pakete HCI-Data-Pakete

5 HCI-Flusskontrolle Nur bei ACL, nicht bei SCO Host ermittelt per HCI-Befehl Größe des Puffers

6 HCI-Command-Paket

7 HCI-Event-Paket

8 HCI-Daten-Pakete HCI-ACL-Data-Paket

9 HCI-Daten-Pakete HCI-SCO-Data-Paket Bluetooth Spec 2.1 & EDR

10 HCI-Daten-Pakete HCI-Synchronous-Data-Pakete Bluetooth Spec 2.1 & EDR

11 HCI Functional Entities HCI Firmware HCI Driver Host Controller Transport Layer

12 HCI- Kommandos HCI-Specific Information Exchange Link Control Commands Link Policy Commands Host Controller & Baseband Commands Informational Parameters Status Parameters Testing Commands

13 HCI Events/ Error Codes/ Flow Control Flow Control HCI Events HCI Error Codes

14 Bluetooth definierte Host Controller Transport Layer UART RS232 USB BlueCore Serial Protocol (BCSP)

15 Message Sequence Chart

16

17

18

19

20

21

22

23

24 HCI Kommunikation HOSTController HOSTController HCI_Create_Connection HCI_Command_Status_Event HCI_Connection_Request_Event HCI_Accept_Connection_Request HCI_Command_Status_Event ACL Connection Setup
