1 Einfaches Maßnahmenkonzept Gefahrstoffe Tätigkeitsbeispiel aus der Praxis – Feststoffe
Brand- und Explosionsgefährdungen baua_vorlagen.ppt

2 Gefährdungsbeurteilung
Bei Tätigkeiten mit Gefahrstoffen ArbSchG – GefStoffV – TRGS 400 Umgesetzt in Handlungshilfe Einfaches Maßnahmenkonzept Gefahrstoffe - EMKG - Der schnelle Weg zum Ziel! baua_vorlagen.ppt

3 Gefährdung - Gefahrstoffe
Brand & Explosion Gefährdungs-potential Tätigkeit Gefährdung Maßnahmenstufe Freisetzungsverhalten / Staubungsverhalten Mengengruppe Lüftungsart R-Satz / H-Satz Flammpunkt © FOX © FOX baua_vorlagen.ppt

4 Tätigkeitsbeispiel - Herstellung von Kalkmilch
Ein Rührbehälter wird 2x pro Tag mit Wasser und 4x pro Tag mit 25 kg Kalkpulver aus Säcken befüllt. Diese Tätigkeit führt zu Staubwolken, die einige Minuten in der Luft bleiben. Maßnahmen ableiten  Auszug aus SDB! baua_vorlagen.ppt

5 Weitere Informationsermittlung
Auszug aus SDB! Überprüfung der Angaben im Sicherheitsdatenblatt mit GESTIS Produkt ist nicht brennbar! Trotz Staubeigenschaften, kann Stoff als kompakter Feststoff ohne R-Satz und ohne Angaben zur Explosionsfähigkeit bewertet werden. baua_vorlagen.ppt weiter

6 Gefährlichkeitsgruppe: pc-A
Richtig!  Weiter geht´s! baua_vorlagen.ppt

7 Wählen Sie die Gefährlichkeitsgruppe – Brand & Explosion
Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Wählen Sie die Gefährlichkeitsgruppe – Brand & Explosion Der R-Satz der zur höchsten Gefährlichkeitsgruppe führt ist entscheidend! R1, R2, R3, R4, R17, R19 R5, R6, R7, R8, R9, R11, R12, R14, R15, R16, R18, R30, R44 R10 Kein R-Satz Brennbare Gefahrstoffe Flüssigkeiten Gefährlichkeits-gruppe Feststoffe pc-A massiver Feststoff ohne R-Satz und ohne Angaben zur Staubexplosionsfähigkeit pc-B kleinteiliger Feststoff ohne R-Satz und ohne Angaben zur Staubexplosionsfähigkeit pc-C Feststoff mit Angaben zur mögliche Bildung explosionsfähiger Staub-Luft-Gemische im Sicherheitsdatenblatt pc-D Explizite Angaben zur Explosionsgefährlichkeit G E F Ä H R L I C K T S

8 Versuchen Sie es erneut!
LEIDER FALSCH!  Versuchen Sie es erneut! baua_vorlagen.ppt

9 Ermitteln Sie die Mengengruppe
Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Ermitteln Sie die Mengengruppe gering mittel hoch g / ml t / m³ kg / l Verwendete Menge während der Tätigkeit. baua_vorlagen.ppt

10 Mengengruppe: mittel Richtig!  Weiter geht´s! baua_vorlagen.ppt

11 Ermitteln Sie die Freisetzungsgruppe für Feststoffe
Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Ermitteln Sie die Freisetzungsgruppe für Feststoffe Es entsteht nur sehr wenig Staub. niedrig: Granulat, Pellet, Wachs © FOX Staub setzt sich nach kurzer Zeit wieder. mittel: © FOX Zucker, Waschmittelpulver Staubwolke, die einige Minuten in der Luft bleibt. hoch: Mehl, Toner, Zement Henkel GmbH baua_vorlagen.ppt

12 Freisetzungsgruppe: hoch
Richtig!  Weiter geht´s! baua_vorlagen.ppt

13 Ermitteln Sie die Lüftungsgruppe
Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Ermitteln Sie die Lüftungsgruppe Lüftungsbedingungen, die bei der Tätigkeit und aus Gesundheitsschutz vorliegen! Schlechte Lüftung Natürliche Lüftung Objektabsaugung Geschlossenes System Tätigkeiten in engen Räumen, Behältern oder Gruben Natürliche Lüftung entsprechend der Schutzleitfäden der Reihe 100 Technische Lüftung entsprechend der Schutzleitfäden der Reihe 200 Geschlossenes System entsprechend der Schutzleitfäden der Reihe 300 Schutzleitfaden 230 Schutzleitfaden 100 Schutzleitfaden 305

14  Lüftungsgruppe: Objektabsaugung Richtig! Weiter geht´s!
baua_vorlagen.ppt

15 Leiten Sie die Maßnahmenstufe ab
Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Leiten Sie die Maßnahmenstufe ab hoch gering mittel unabhängig pc-D niedrig pc-C pc-B pc-A geschlossenes System Objektabsaugung Allgemeine Lüftung Ungenügender Luftwechsel Mengen-gruppe Freisetzungs-gruppe Gefährlich-keitsgruppe Lüftungsgruppe Reihe 100 Reihe 300 Beratung Reihe 200 ! P R O T Y 07 ’12

16 Informieren Sie sich über die Maßnahmenempfehlungen
Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Informieren Sie sich über die Maßnahmenempfehlungen Reihe 200 Technische Maßnahmen Schutzleitfäden 2XX Reihe 300 Geschlossenes System Schutzleitfäden 3XX Reihe 100 Grundmaßnahmen Schutzleitfäden 1XX + Allgemeiner Brandschutz + Erhöhter Brandschutz Vorbeugender Explosionsschutz Spezielle Zündquellenvermeidung + Hoher Brandschutz Konstruktiver Explosionsschutz baua_vorlagen.ppt

17 Beachten Sie auch die Maßnahmen der Reihe 100!
Richtig!  Beachten Sie auch die Maßnahmen der Reihe 100! baua_vorlagen.ppt

18 Schutzmaßnahmen der Reihe 100 Auszug!
Es gibt zwei voneinander unabhängige Rettungswege. Die Fluchtweglänge beträgt maximal 35 m. Die Flucht- und Rettungswege sind gekennzeichnet. Türen in Notausgängen schlagen in Fluchtrichtung auf. In jedem Tätigkeitsbereich sind entsprechend der Brandklasse Feuerlöscher einfach zugänglich. Feuerarbeiten werden genehmigt & durch ein Freigabeverfahren geregelt. Es werden regelmäßig Fehlerstromprüfungen aller elektrischen Geräte gemäß BGV A3 durchgeführt. Es werden regelmäßig Unterweisungen und Brandschutzübungen durchgeführt. In Tätigkeitsbereichen mit Gefahrstoffen besteht Rauch- und Feuerverbot. baua_vorlagen.ppt weiter

19 Schutzmaßnahmen der Reihe 200 Auszug!
Emissionsmindernde Maßnahmen … Objektabsaugung + Erhöhter Brandschutz … Verkürzung der Fluchtwege, geeignete Branderkennung u. -bekämpfung (technisch/organisatorisch), Brandschutztechnisch bauliche Trennung … + Vorbeugender Explosionsschutz … Zutritt nur für speziell Unterwiesene, Explosionsgefährdungen sind dokumentiert, Explosionsschutzeinrichtungen werden regelmäßig gewartet, Abfüllbereich kennzeichnen … + Spezielle Zündquellenvermeidung … Elektrostatische Aufladungen vermeiden, Zoneneinteilung, Gerätewahl entsprechend der Zoneneinteilung … P006 s. ASR A1.3 W021 s. ASR A1.3 weiter

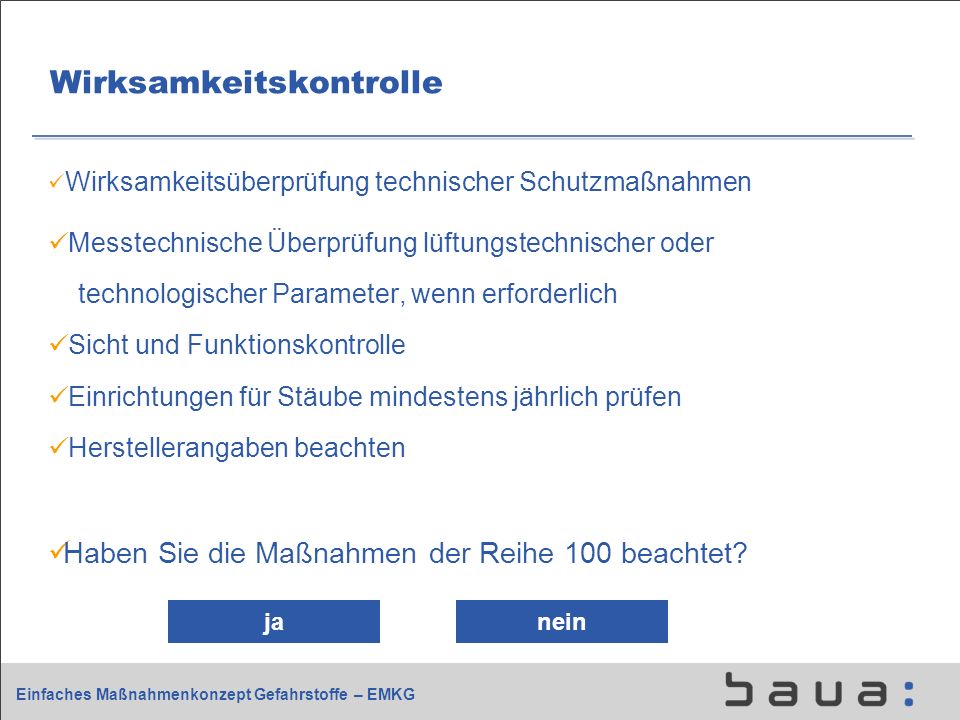

20 Wirksamkeitskontrolle
Wirksamkeitsüberprüfung technischer Schutzmaßnahmen Messtechnische Überprüfung lüftungstechnischer oder technologischer Parameter, wenn erforderlich Sicht und Funktionskontrolle Einrichtungen für Stäube mindestens jährlich prüfen Herstellerangaben beachten Haben Sie die Maßnahmen der Reihe 100 beachtet? ja nein baua_vorlagen.ppt

21 Schutzmaßnahmen der Reihe 100 Auszug!
Es gibt zwei voneinander unabhängige Rettungswege. Die Fluchtweglänge beträgt maximal 35 m. Die Flucht- und Rettungswege sind gekennzeichnet. Türen in Notausgängen schlagen in Fluchtrichtung auf. In jedem Tätigkeitsbereich sind entsprechend der Brandklasse Feuerlöscher einfach zugänglich. Feuerarbeiten werden genehmigt & durch ein Freigabeverfahren geregelt. Es werden regelmäßig Fehlerstromprüfungen aller elektrischen Geräte gemäß BGV A3 durchgeführt. Es werden regelmäßig Unterweisungen und Brandschutzübungen durchgeführt. In Tätigkeitsbereichen mit Gefahrstoffen besteht Rauch- und Feuerverbot. baua_vorlagen.ppt weiter

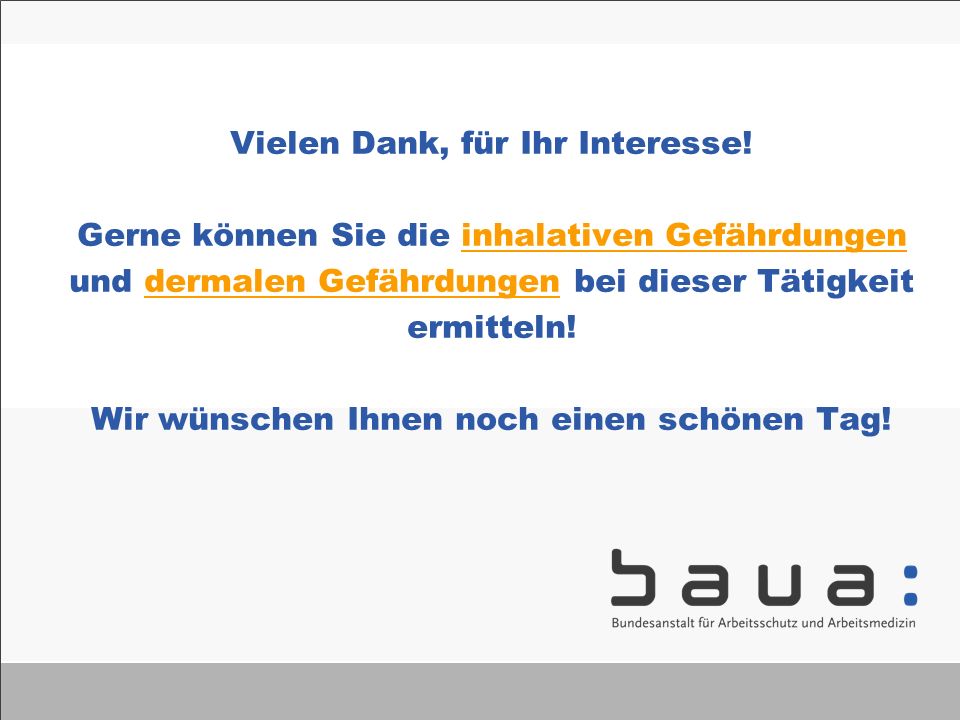

22 Vielen Dank, für Ihr Interesse
Vielen Dank, für Ihr Interesse! Gerne können Sie die inhalativen Gefährdungen und dermalen Gefährdungen bei dieser Tätigkeit ermitteln! Wir wünschen Ihnen noch einen schönen Tag! baua_vorlagen.ppt

23 Versuchen Sie es erneut!
LEIDER FALSCH!  Versuchen Sie es erneut! baua_vorlagen.ppt
