XML in Client-Server und GRID Architektur

Präsentation zum Thema: "XML in Client-Server und GRID Architektur"—  Präsentation transkript:

1 XML in Client-Server und GRID Architektur
Referent: Prudence Niyonzima Universität Dortmund 17.Juni 2003

2 XML in Client/Server und GRID

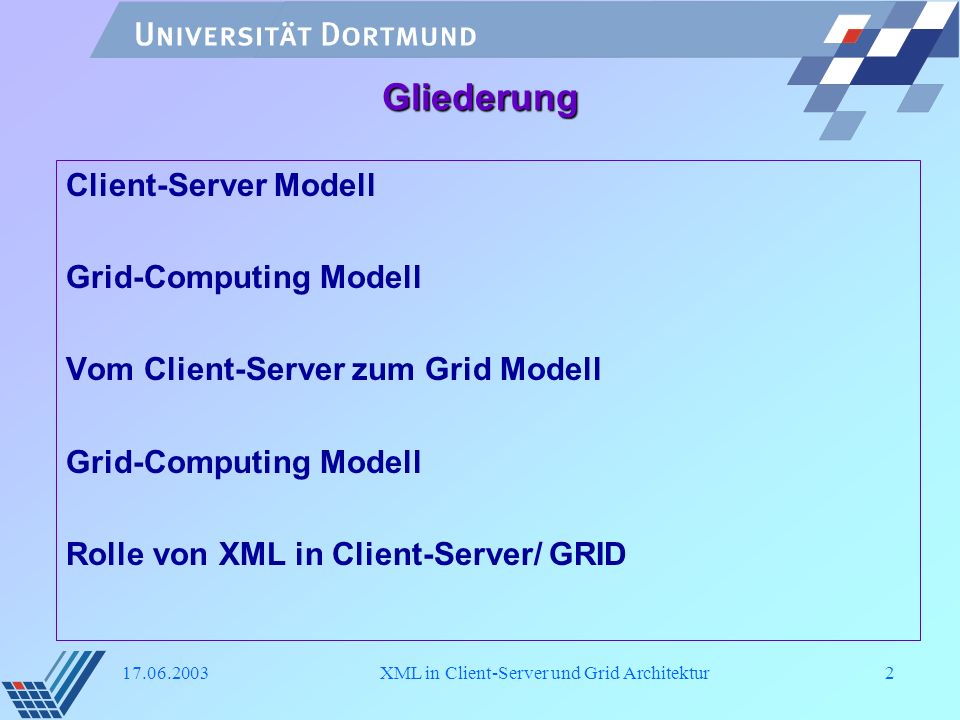

Gliederung Client-Server Modell Grid-Computing Modell Vom Client-Server zum Grid Modell Rolle von XML in Client-Server/ GRID XML in Client-Server und Grid Architektur P.Niyonzima

3 XML in Client-Server und Grid Architektur
Client-Server Modell Definitionen Client (Dienstbenutzer) - Arbeitsstation bzw. das Anwendungsprogramm, welche in den Server und dessen Betriebsystem bzw. der Serveranwendung in arbeitsteiliger Interaktion steht (Lexikon der Informatik) Server (Dienstanbieter) - Server realisieren funktionale und infrasturktuerlle Netzdienste, d.h. sie bieten nicht nur den Clients Funktionen sondern ermöglichen auch die Netzadministration ( Client/Server Clientprogrammen kommunizieren mit Serverprogrammen an einem zentralen Ort. Die Verarbeitung geschieht zum Teil beim Client, zum Teil beim Server. Daten werden oft im ganzen netz verteilt verarbeitet Betriebsystem vergibt Aufträge an den Ort größter verfügbarer Rechenkapazität (Lexikon der Informatik) XML in Client-Server und Grid Architektur

4 Client-Server Architektur
Client-Server Architekturen orientieren sich an dem Prinzip der Verteilten Datenhaltung. Der Grundgedanke des Konzeptes ist die Trennung zwischen dem Dienstanbieter(Server) und Dienstnehmer(Client). XML in Client-Server und Grid Architektur

5 Client-Server Kommunikation
Asynchrone Kommunikation Nachrichtenaustausch, der nach dem Hol- oder Bringprinzip realisiert wird Synchrone Kommunikation Erfolgt häufig über RPC (Remote Procedure Call) Es handelt sich hier um Unterprogramm Aufruf, den der Client auslöst und auf dem Server abgewickelt wird. In Java wird häufig RMI( Remote Methode Invocation) Benutzt Hierarchische Netzwerke Wenn die Rollen von Client- und Serverrechner vordefiniert Peer-to-Peer Systeme Client- und Server-rollen werden dynamisch von Anwendungsfall neu Festgelegt XML in Client-Server und Grid Architektur

6 XML in Client-Server und Grid Architektur
Client-Server Modell Anwendung Beispiel: Verteilte Softwareverwaltung an der FB Informatik - Softwarepakete die Zentral installiert sind an der IRB -Softwarepakete die Lokal installiert sind(Lehrstuhl) Ziel: Ein zentraler Datenbestand mit alle Informationen über alle installierte Softwarepakete und installierte Versionen. Lokale Software LS 1 Fachbereich Informatik Zentrale Software ... ... Lokale Software LS 12 XML in Client-Server und Grid Architektur

7 Rolle von XML in Client-Server
- XML als Datenbasis -Zentralle Software DTD - DTD für Software die auf Einzelne System installiert sind - DTD für Software die an Lehrstuhl installiert sind XML in Tusammentragung von Daten Jeder Lehrstuhl hat eigene Webserver Der Lehrstuhl aktualisiert sein Datenbestand Jede Nacht wird automatisch die Daten zusammengetragen Hier wird der Namenkonvention in der Datenhaltung benötigt. XML in Client-Server und Grid Architektur

8 Vom Client-Server zum Grid-Modell
NES (Network Enabled Server System) XML in Client-Server und Grid Architektur

9 Grid-Computing Modell
Grid (Gitter) -Eine Infrastruktur, die Hochleistungsrechner, Netze, Datenbanken, und Instrumente zu einem gemeinsam nutzbaren problemorientierten Verbund vereint (J. Foster). GRID Computing (Standortunabhängiges Rechnen/Grids) Cluster aus tausenden von Arbeitsstationen, welche ihre Rechenkapazität ständig oder zur Niederlast-Zeit in den Dienst einer grossen DV-Aufgabe stellen. Die Idee ist die Rechenleistung zur Verfügung zu stellen und zu beanspruchen wie z.B. eine Energiequelle. XML in Client-Server und Grid Architektur

10 Grid Architektur Übersicht
XML in Client/Server und GRID Grid Architektur Übersicht Quelle: R. Buyya and M. Baker(Eds.:) GRID 2000, LNCS 1971, p19 XML in Client-Server und Grid Architektur P.Niyonzima

11 Grid-Computing Modell
Anwendungsgebiet Rechengrids(Metacomputing) Datengrids XML in Client-Server und Grid Architektur

12 Ressource Management in Grid
Drei Architektur Modelle Hierarchical: Abstract Owner: Market/Economy: XML in Client-Server und Grid Architektur

13 Ressource Management in Grid
Hierarchical Model XML in Client-Server und Grid Architektur

14 Ressource Management in Grid
Abstract Owner(AO) Model XML in Client-Server und Grid Architektur

15 Ressource Management in Grid
Market/Economy Model XML in Client-Server und Grid Architektur

16 Rolle von XML in Grid Modell
Kommunikationsprotokoll Da XML-basierte Protokolle schneller zu verarbeiten sind als z.B. RMI ist XML-RPC in Grid-Computing beliebter als viele andere Methoden Sicherheitsprotokoll wie bei Kommunikationsprotokolle wird auch XML in Sicherheitsprotokoll öfter benutzt Beispiel: <!ELEMENT policy (grant)*> <!ELEMENT grant (permission)*> <!ATTLIST grant userid CDATA #REQUIRED> <!ELEMENT permission EMPTY> <!ATTLIST permission class CDATA #REQUIRED> <!ATTLIST permission target CDATA #REQUIRED> <!ATTLIST permission action CDATA #REQUIRED> XML in Client-Server und Grid Architektur

17 XML in Client-Server und Grid Architektur
Policy Beispiel: <policy> <grant userid="c=jp,o=etl"> <permission class = "stubexec" target = "test/entry0" action="100 20"/> target = "test/entry1" action="100 20"/> </grant> <grant userid="c=jp,o=etl,CN=nakada"> target = "test/entry3" action="100 20"/> </policy> XML in Client-Server und Grid Architektur

18 XML in Kommunikationsprotokoll
<!ELEMENT invoke_executable (issuer ,function_name, client, observer)> <!ELEMENT issuer EMPTY> <!ATTLIST issuer process CDATA #REQUIRED> <!ATTLIST issuer host CDATA #REQUIRED> <!ATTLIST issuer port CDATA #REQUIRED> <!ATTLIST issuer session_key CDATA #REQUIRED> <!ELEMENT function_name EMPTY> <!ATTLIST function_name module CDATA #REQUIRED> <!ATTLIST function_name entry CDATA #REQUIRED> <!ELEMENT client (peer)> <!ELEMENT observer (peer)> <!ELEMENT peer EMPTY> <!ATTLIST peer host CDATA #REQUIRED> <!ATTLIST peer port CDATA #REQUIRED> XML in Client-Server und Grid Architektur

19 XML in Kommunikationsprotokoll

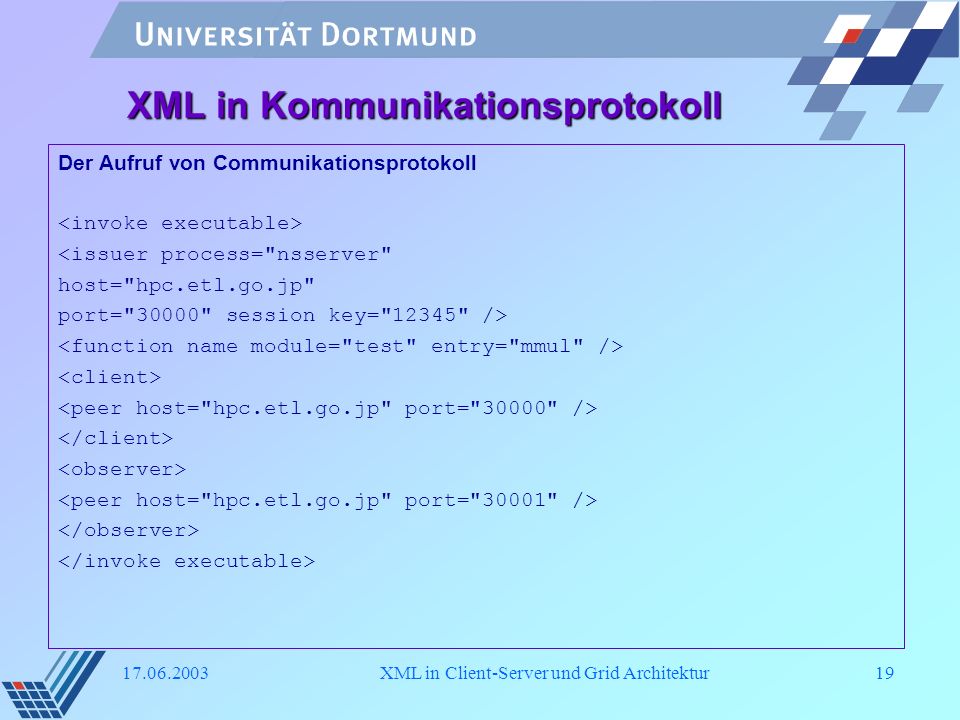

Der Aufruf von Communikationsprotokoll <invoke executable> <issuer process="nsserver" host="hpc.etl.go.jp" port="30000" session key="12345" /> <function name module="test" entry="mmul" /> <client> <peer host="hpc.etl.go.jp" port="30000" /> </client> <observer> <peer host="hpc.etl.go.jp" port="30001" /> </observer> </invoke executable> XML in Client-Server und Grid Architektur
