Softwaretechnologie II (Teil 1): Simulation und 3D Programmierung Manfred Thaller WS 2012/2013 3D-Grafik: Mathe Linda Scholz.

Ähnliche Präsentationen


Präsentation zum Thema: "Softwaretechnologie II (Teil 1): Simulation und 3D Programmierung Manfred Thaller WS 2012/2013 3D-Grafik: Mathe Linda Scholz."—  Präsentation transkript:

1 Softwaretechnologie II (Teil 1): Simulation und 3D Programmierung Manfred Thaller WS 2012/2013 3D-Grafik: Mathe Linda Scholz

2 Was ist 3D Grafik? Vektoren Matrizen Aufbau Direct3D – Zuständigkeitsbereich Schnittstellen Ebenen Farbgebung

3 Zweidimensionales kartesisches Koordinatensystem

4 Dreidimensionales kartesisches Koordinatensystem

5 Darstellung dreidimensionaler Objekte Abbildung auf dem Bildschirm durch Projektion Bildtiefe wird vermittelt Einsatz von Polygongrafik Verbindung von Bildpunkten zu mehreren Dreiecken Annährung an den perfekten Körper Durchschnittliche Größenordnung zur Annährung liegt bei Polygonen

6 Vektoren Positionsvektoren Koordinaten eines Punktes Richtungsvektor Gibt Bewegungsrichtung an In Kombination mit der Geschwindigkeit auch Bewegungsvektoren genannt Vektorkomponenten vom Blickwinkel des Betrachters abhängig

7 Rechenoperationen Grundrechenarten zur Bewegung, Verlängerung oder Stauchung Punktprodukt / Skalarprodukt Bestimmt Kosinus eines Winkel zwischen zwei Richtungsvektoren Kreuzprodukt Steht senkrecht auf den Vektoren aus denen es gebildet wurde

8 Rechenoperationen Länge eines Vektors / Distanz zwischen zwei Punkten Berechnung durch Satz des Pythagoras Normalisierte Vektoren (Richtungsvektoren) Länge 1 – pure Richtungsangabe Bewegungsvektor wird durch seine Länge geteilt Verhindert unerwartete Werte Wichtig bei Berechnung des Punktprodukts

9 Implementierte Klasse : tbVector3 TBVECTOR3.H Deklaration und Inline-Methoden TBVECTOR3.CPP Definition / Implementierung Variablen Drei float Variablen für die Komponenten x, y, z Programmierung einer Vektorklasse

10 Konstruktoren Standardkonstruktor Kopierkonstruktor Erwartet Referenz auf ein anderes tbVector3-Objekt Kopiert den angegeben Vektor Konstruktor Setzt Vektorkomponenten ein

11 Operatoren Arithmetische Operatoren lassen sich komponentenweise durchführen Bsp: inline tbVector3 operator * (const tbVector3& a, const tbVector3& b) { return tbVector3(a.x * b.x, a.y * b.y, a.z * b.z); }

12 Operatoren Zuweisungsoperatoren Werden innerhalb der Klasse definiert Vergleichsoperatoren Überprüfung zur Gleichheit bzw. Ungleichheit zweier Vektoren

13 D3DVECTOR Struktur zur Darstellung von Vektoren Wird von Direct3D verwendet Identisch mit tbVector3 Verbindung zur tbVector3 Klasse durch Casting operator D3DVECTOR& () { return *((D3DVECTOR*)(this)); } 3D Spieleprogrammierung Seite 56

14 Hilfsfunktionen Vektorlänge und Quadrat der Vektorlänge tbVector3Length tbVector3LengthSq inline float tbVector3Length(const tbVector3& v) { return sqrtf(v.x * v.x + v.y * v.y + v.z * v.z); }

15 Hilfsfunktionen Normalisieren eines Vektors tbVector3Normalize Teilt Vektor durch seine Länge inline tbVector3NormalizeEX(const tbVector3& v) { return v / (sqrtf(v.x * v.x + v.y * v.y + v.z * v.z) f); } Wenn man nicht sicher ist ob der Vektor die Länge null hat, erreicht man durch Addition eines Kontrollwerts sicheres Normalisieren

16 Hilfsfunktionen Das Kreuzprodukt tbVector3Cross inline tbVector3 tbVectorCross(const tbVector3& a, const tbVector3& b) { return tbVector3(a.y * b.z - a.z * b.y, a.z * b.x - a.x * b.z, a.x * b.y - a.y * b.x); }

17 Hilfsfunktionen Punktprodukt tbVector3Dot (berechnet lediglich Punktprodukt) Seite 59 tbVector3Angle rechnet Kosinuswert zusätzlich um inline float tbVector3Angle(const tbVector3& a, const tbVector3& b) { return acosf((a.x * b.x + a.y * b.y + a.z * b.z) / //Punktprodukt sqrtf((a.x * a.x + a.y * a.y + a.z * a.z) * //Vektorlänge (b.x * b.x + b.y * b.y + b.z * b.z))); } Man erhält Kosinuswert des Winkels Durch ArcusFunktion

18 Hilfsfunktionen Minimum- und Maximumvektoren Geben Minimum- bzw. Maximumvektor mehrerer Vektoren an tbVector3Min bzw. tbVector3Max Zufallsvektoren Liefert zufälligen normalisierten Vektor tbVector3Random Funktion für die Richtung : tbFloatRandom Einsatz für Explosionen, Rauch, etc.

19 Hilfsfunktionen Lineare Interpolation Positionsbestimmung eines Objekts zu einer gewissen Zeit Start- und Zielpunkt sind bekannt tbVector3InterpolateCoords Seite 61 Interpoliert man Normalenvektoren ist das Ergebnis nicht gleichzeitig auch ein Normalenvektor tbVector3InterpolateNormale (Interpoliert und normalisiert) tbVector3InterpolateNormalizeEx (Interpoliert, normalisiert und prüft ob Vektor die Länge null hat)

20 Hilfsfunktionen inline tbVector3 tbVector3InterpolateNormal(const tbVector3& a, const tbVector3& b, const float s) { return tbVector3NormalizeEx(a + s * (b – a)); }

21 Hilfsfunktionen Zur Überprüfung ist es hilfreich, wenn man Vektoren ins Logbuch schreibt tbWriteVector3ToLog Übersicht der Hilfsfunktionen für Vektoren und Beispielcode auf Seite 63 Für die Arbeit mit 2D-Vektoren gibt es die Klasse tbVector2 mit 2D Funktion ähnlich zu den gerade kennengelernten

22 Matrizen Matrix = rechteckige Anordnung von Zahlen Verschiedene Menge Zeilen und Spalten Identitätsmatrix Verkörpert das neutrale Element

23 Rechenoperationen

24 Multiplikation von Matrizen Spaltenanzahl von Matrize A muss mit Zeilenanzahl von Matrize B identisch sein

25 Matrizen dividieren Division durch Multiplikation mit dem Kehrwert Kehrwert ist das inverse Element – bei einer Matrix muss es die Identitätsmatrix ergeben Invertierte Matrix bringt man durch Exponenten -1 zum Ausdruck

26 Transformationen Verschiebung Rotation Skalierung Man betrachtet Vektoren als Matrix mit Zeilen und Spalten Man geht von absoluten Koordinaten mit dem Objektmittelpunkt (0, 0, 0) aus

27 Transformationsmatrix Transformationsmatrix verwendet 4 Spalten und 4 Zeilen Verbleibende Zeile füllt man mit einer 1 (w Koordinate) Resultierende w Koordinate muss 1 sein. Ist dies nicht der Fall teilt man alle Komponenten durch sie

28 Transformationen Translationsmatrix Verschiebt einen Vektor Simple Vektoraddition X p = x m *C 11 + y m *C 21 + z m *C 31 + C 41 Matrixelement C 41 fließt nur durch Addition ein Bei Y p C 42 und bei Zp C 43 Füllt man diese Elemente (innerhalb einer Identitätsmatrix) aus, wird eine Translation durchgeführt

29 Transformation Skalierungsmatrix Skalierung bedeutet Multiplikation eines Vektors Man nutzt die Identitätsmatrix X o = x*S x + y*0 + z*0 + 0 Es finden lediglich Multiplikationen der einzelnen Komponenten statt

30 Transformationen Rotationsmatrizen Gleichung zur Drehung eines Punktes um den Koordinatenursprung: x = (x * cos α) + (y * (- sin α)) y = (x * sin α) + (y * cos α) Dieses Verfahren kann man auf die Rechnung mit der Matrix anwenden Es muss beachtet werden, welche Komponenten angesprochen werden

31

32 Transformationen von Richtungsvektoren Können nicht verschoben werden (haben keine Position, beschreiben lediglich eine Richtung) Bei einer Transformation müssen die m und n Werte vertauscht werden (transformierte invertierte Transformationsmatrix)

33 Transformationen Man kann innerhalb einer Matrix mehrere Funktionen (Translation, Skalierung, Rotation) vieler Matrizen vereinen Reihenfolge ist wichtig Skalierung Rotation Translation

34 Matrix als Koordinatensystem Um eine Matrix zu erhalten die einen Punkt in ein anderes Koordinatensystem umrechnet, muss eine Translation um den Ursprung stattfinden Um Koordinatensystemmatrix zu erhalten muss man Rotationsmatrix mit Translationsmatrix multiplizieren

35 Projektionsmatrix Projektion eines dreidimensionalen Vektors auf eine Ebene (Bildschirm) Dreiecke die vor oder hinter einer gewissen Ebene (nahe und ferne Clipping-Ebene) werden nicht mehr dargestellt Entfernung der Clipping Ebene Blickfeld des Betrachters Seitenverhältnisse des Bildes

36 Projektionsmatrix Projektionsmatrize bestimmt das Sichtfeld des Betrachters

37 Sichtfelder – Clipping Ebenen

38 Kameramatrix Virtueller Beobachter lässt sich in 3D Szene einfügen Position und Ausrichtung muss bekannt sein - Blickpunkt der Kamera Nach-oben-Vektor –Kamerabewegung Dreht man Kamera nach links werden Objektvektoren nach rechts bewegt Man wendet Kameramatrix vor Projektions- und nach Transformationsmatrizen an beinhaltet eigenes Koordinatensystem

39 Implementierung Variablen der Klasse tbMatrix 16 float Variablen (m 11 bis m 44 ) Konstruktoren Standardkonstruktor Kopierkonstruktor mit Referenz auf eine andere Matrix. Kopiert die angegebene Matrix Konstruktor der die Werte der float-Parameter in die Matrix hineinkopiert

40 Operatoren Addition und Subtraktion sind identisch zur Vektorklasse Divisionsoperator invertiert rechte Matrix und multipliziert linke damit tbMatrixInvert tbMatrixTranspose Multiplikation ist recht komplex

41 Operatoren inline tbMatrix operator * (const tbMatrix& a, const tbMatrix& b) { return tbMatrix(b.m11 * a.m11 + b.m21 * a.m12 + b.m31 * a.m13 + b.m41 * a.m14, b.m12 * a.m11 + b.m22 * a.m12 + b.m32 * a.m13 + b.m42 * a.m14, b.m13 * a.m11 + b.m23 * a.m12 + b.m33 * a.m13 + b.m43 * a.m14, […] […] ); } Es lohnt sich auf vorhandene CPU-Features zurückzugreifen

42 Zugriffsoperatoren Zur Übergabe von Variablen benötigt man ein zweidimensionales Array class TRIBASE_API tbMatrix { public: union { struct { float m11, m12, m13, m14,//Elemente der Matrix m21, m22, m23, m24, m31, m32, m33, m34, m41, m42, m43, m44; } float m[4] [4];//Zweidimensionales Array }; […]

43 Zugriffsoperatoren Durch Überladen des ()-Operators der tbMatrix- Klasse kann man Elemente einzeln ansprechen class TRIBASE_API tbMatrix { public: […] //Zugriffsoperatoren float& operator () (int iRow, int iColumn) {return m[iRow - 1] [iColumn - 1];} float operator () (int iRow, int iColumn) const {return m[iRow - 1] [iColumn - 1];} }; tbMatrix m;//Matrixelemente lassen sich einzeln verändern m(1, 3) = 100.0f; m(2, 1) = -50.0f; float f = m(1, 2);// zur allgemeinen Abfrage

44 Implementierung Identitätsmatrix und Translationsmatrix lassen sich leicht erzeugen TRIBASE_API tbMatrix tbMatrixTranslation (const tbVector3& v) { return tbMatrix (1.0f, 0.0f, 0.0f, 0.0f, 0.0f, 1.0f, 0.0f, 0.0f, 0.0f, 0.0f, 1.0f, 0.0f, v.x, v.y, v.z, 1.0f); Identitätsmatrix wird durch tbMatrixIdentity erzeugt, in dem man die ersten drei Zeichen der letzten Zeile auf 0.0f setzt.

45 Implementierung Rotationsmatrix Man kann Rotation für alle Achsen separat vornehmen Seite tbMatrixRotationX tbMatrixRotationY tbMatrixRotationZ Sinus- und Kosinuswerte müssen nur einmal berechnet werden.

46 Implementierung Rotation um alle drei Achsen TRIBASE_API tbMatrix tbMatrixRotation (const tbVector3& v) { return tbMatrixRotationZ(v.z) * tbMatrixRotationX(v.x) * tbMatrixRotationY(v.y); } Rotation um eine beliebige Achse ebenfalls möglich Seite 81 tbMatrixRotationAxis

47 Implementierung Skalierungsmatrix TRIBASE_API tbMatrix tbMatrixScaling (const tbVector3& v) { return tbMatrix(v.x, 0.0f, 0.0f, 0.0f, 0.0f, v.y, 0.0f, 0.0f, 0.0f, 0.0f, v.z, 0.0f, 0.0f, 0.0f, 0.0f, 1.0f); }

48 Weitere Hilfsfunktionen tbMatrixAxes Man übergibt Achsenvektoren zur Berechnung der Achsenmatrix Ausgabe der Ausrichtung eines Objekts tbMatrixDet Bestimmt Determinante einer Matrix tbMatrixInvert Invertiert angegebene Matrix tbMatrixTranspose Transponiert eine Matrix

49 Weitere Hilfsfunktionen tbMatrixcamera Kameramatrix berechnen durch Positionsvektor vPos, Richtungsvektor vLookAt und Nach-Oben- Vektor vUp für Kameradrehung Translationsmatrix wird entgegengesetzt der Kameraposition erzeugt Achsenvektoren der Kamera in eine Matrix eintragen Beide multiplizieren und man erhält die Kameramatrix tbMatrixProjection Erzeugt eine Projektionsmatrix

50 Weitere Hilfsfunktionen tbVector3TransformCoords Positionsvektor mit Matrix multiplizieren W-Koordinate wird für den Fall einer Projektion geprüft tbVector3TransformNormal Richtungsvektor mit Matrix multiplizieren Transponierte invertierte Matrix wird benötigt Transformierter Vektor soll selbe Länge wie Originalvektor erhalten Hierfür wird ursprüngliche Länge gespeichert

51 Hilfsfunktionen Auch die Matrix kann man ins Logbuch schreiben tbWriteMatrixToLog Übersicht der Hilfsfunktionen für Matrizen und Beispielcode auf Seite 87 Für die Transformation von 2D-Vektoren gibt es die Funktionen tbVector2TransformNormal und tbVector2TransformCoords

52 Ebenen

53 Ebenengleichung Bestimmt die Menge der Punkte aus denen eine Ebene besteht Stützvektor Liegt in der Ebene Normalenvektor Steht senkrecht auf der Ebene Verbindet man einen Punkt mit dem Stützvektor muss der Verbindungsvektor senkrecht zum Normalenvektor stehen

54 Lage eines Punktes Durch Ebenengleichung lässt sich herausfinden ob ein Punkt auf der Ebene liegt (Ergebnis null) Ist das Ergebnis positiv, liegt der Punkt auf der Vorderseite (sichtbaren Seite) einer Ebene Ist das Ergebnis negativ, liegt der Punkt auf der Rückseite (nicht sichtbaren Seite) einer Ebene Ergebnis der Ebenengleichung wird mit Normalenvektor dividiert um Entfernung des Punktes zu der Ebene herauszufinden.

55

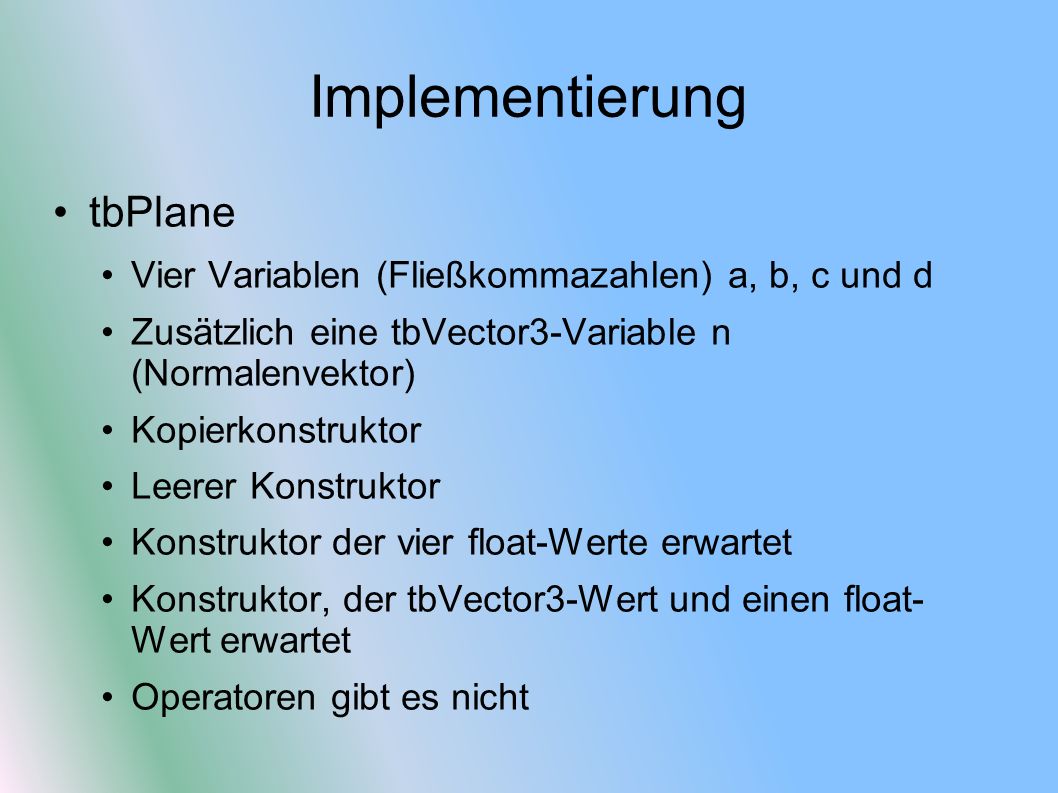

56 Implementierung tbPlane Vier Variablen (Fließkommazahlen) a, b, c und d Zusätzlich eine tbVector3-Variable n (Normalenvektor) Kopierkonstruktor Leerer Konstruktor Konstruktor der vier float-Werte erwartet Konstruktor, der tbVector3-Wert und einen float- Wert erwartet Operatoren gibt es nicht

57 Hilfsfunktionen tbPlaneNormalize Normalisiert Ebenen tbPlaneDotNormal Punktprodukt aus einem Vektor und dem Normalenvektor aus der Ebene tbPlaneDotCoord Soll Punkt in Ebenengleichung einsetzen und das Ergebnis zurückliefern tbPointPlaneDistance Distanz eines Produkts zur Ebene

58 Hilfsfunktionen tbPlaneFromPointNormal Erwartet einen Punkt und einen Normalenvektor und liefert die Ebene tbPlaneTransform Man kann auch Ebenen mit Matrizen transformieren tbWritePlaneToLook Schreibt eine Ebene in die Logbuchdatei Übersicht der Hilfsfunktionen und Beispielcode auf Seite 94

59 RGB-Farbsystem Ehemalige 8-Bit Grafik erschwerte eine ausgewogene Farbgebung

60 RGB-Farbsystem 16-Bit-Grafik Darstellung eines Pixels basierte auf dem RGB- System 16 Bits aufgeteilt in 5 Rotanteile, 6 Grünanteile und 5 Blauanteile 24-Bit-Grafik gefolgt von 32-Bit-Grafik Bei 32 Bits bleiben 8 Bits für Farbinformationen wie Transparenz

61 RGB-Farbsystem Die vier Komponenten betrachtet man jeweils als ein Byte Bei Direct3D ist es auch möglich Fließkommazahlen (float-Wert) für die einzelnen Farbkomponenten zu verwendet

62 Implementierung Klasse tbColor Vier float-Variablen (r, g, b und a – Alpha) Konstruktoren: tbColor a(); //kein Parameter tbColor b(0.5f); //Fließkommazahl r,g,b bekommen den Wert tbColor c(0.0f, 1.0f, 0.0f, 0.5f); //float-Werte tbColor d((BYTE) (0), 255, 0, 128); //Byte-Werte tbColor e((DWORD) (0xFF00FF80)); //DWORD-Wert

63 Operatoren Addition ergibt additive Mischung zweier Farben Multiplikation mit positivem Wert über 1 hellt auf Mit positivem Wert unter 1 dunkelt ab

64 Casting Farbe in ein DWORD-Wert verwandeln tbColor Red(1.0f, 0.0f, 0.0f); DWORD dwRed = (DWORD) (Red); //Casting verwenden Red = tbColor(dwRed);//Konstruktor verwenden

65 Weitere Hilfsfunktionen tbColorNegate Berechnen des Negativs tbColorBrightness Berechnung der Helligkeit tbColorRandom Erzeugt Zufallsfarbe Diese und weitere auf Seite 97

66
