1 KI 15-Zeit1 Zeitliches probabilistisches Schließen

2 KI 15-Zeit2 Überblick Zeit und Unsicherheit, Markov-Prozesse Inferenz: - Filtern, Vorhersage, Glättung - Wahrscheinlichste Erklärung (Viterbi-Algorithmus) Hidden-Markov-Modelle Kalman-Filter Dynamische Bayes-Netze (kurz)

3 KI 15-Zeit3 Zeit und Unsicherheit Ziel: Zeitabläufe verfolgen und vorhersagen Beispiele: Motormanagement; Einstellung von Medikamenten Idee: Kopiere Zustand und Evidenzvariable für jeden Zeitschritt X t =Menge unbeobachtbarer Zustandsvariabler zur Zeit t z.B. Blutzucker t, Mageninhalt t, etc. E t =Menge beobachtbarer Evidenzvariabler zur Zeit t z.B. GemessenerBlutzucker t, Puls t, VerzehrteNahrung t Hierbei wird diskrete Zeit angenommen; Schrittweite problemabhängig. Notation: X a:b = X a, X a+1, …, X b-1, X b

4 KI 15-Zeit4 Markov-Prozesse Konstruiere Bayes-Netz aus diskret zeitabhängigen Variablen: Was sind die Elternknoten? Markov-Annahme: X t hängt nur von beschränkter Teilmenge der Variablen X 0:t-1 ab (Markov-Prozess oder Markov-Kette) Markov-Prozess 1. Ordnung: P(X t | X 0:t-1 ) = P(X t | X t-1 ) Markov-Prozess 2. Ordnung: P(X t | X 0:t-1 ) = P(X t | X t-2,X t-1 ) 1. Ordnung 2. Ordnung

5 KI 15-Zeit5 Markov-Prozesse Markov-Annahme für Sensoren: Sensorwert hängt nur vom aktuellen Wert der beobachteten Größe ab. P(E t | X 0:t, E 0:t-1 ) = P(E t | X t ) Beispiel: Tachowert E t hängt nur von aktueller Geschwindigkeit X t ab, aber nicht von vergangener X t-1. Gegenbeispiel: Wasserstandsanzeiger bei Hydrokultur Variable: Wasserstand X t Evidenz (Beobachtungsgröße): Angezeigte Höhe E t Kein Markov-Sensor, denn falls X 10 Tage über Maximum ist, bilden sich Algen und Anzeiger klebt fest.

6 KI 15-Zeit6 Markov-Prozesse Stationärer Prozess: Welt verändert sich, aber Gesetze dieser Änderung und ihrer Beobachtung sind konstant: Übergangsmodell P(X t | X t-1 ) und Sensormodell (Beobachtungsmodell) P(E t | X t ) sind beide fest für alle t.

7 KI 15-Zeit7 Markov-Prozesse Beispiel für konstantes Übergangsmodell: X ist Wasserstand. Gieße jede Woche ca. 1l rein, Menge ist Gauss-verteilt mit Standardabweichung 0.2 l. Gegenbeispiel: Nachdem eine Pflanze vertrocknet ist, wird Mittelwert auf 1.2 l erhöht. Beispiel für konstantes Sensormodell: Waage, X ist Gewicht, E mit Gauss-verteiltem Fehler behaftete Anzeige. Gegenbeispiel: Feder der Waage leiert allmählich aus.

8 KI 15-Zeit8 Realwelt: Annahme eines Markov-Prozesses 1. Ordnung stimmt meist nicht exakt ! Mögliche Verbesserungen: 1. Markov-Prozesse höherer Ordnung 2. Erweitere Zustand um andere Evidenzen (Meßgrößen) Beispiel: Bewegung eines Roboters Erweitere Zustandsbeschreibung (Position, Geschwindigkeit) um Batterie t Markov-Prozesse

9 KI 15-Zeit9 Inferenz Ausgangspunkt: Stationärer Markov-Prozess 1. Ordnung mit geg. Übergangsmodell P(X t | X t-1 ) Markov-Sensor mit geg. Sensormodell P(E t | X t ) Inferenz: Verschiedene Problemtypen, die unterschiedliche Mischungen aus zwei Grundproblemen sind: Ableitung der Zufallsvariablen X aus den Evidenzen Vorhersage

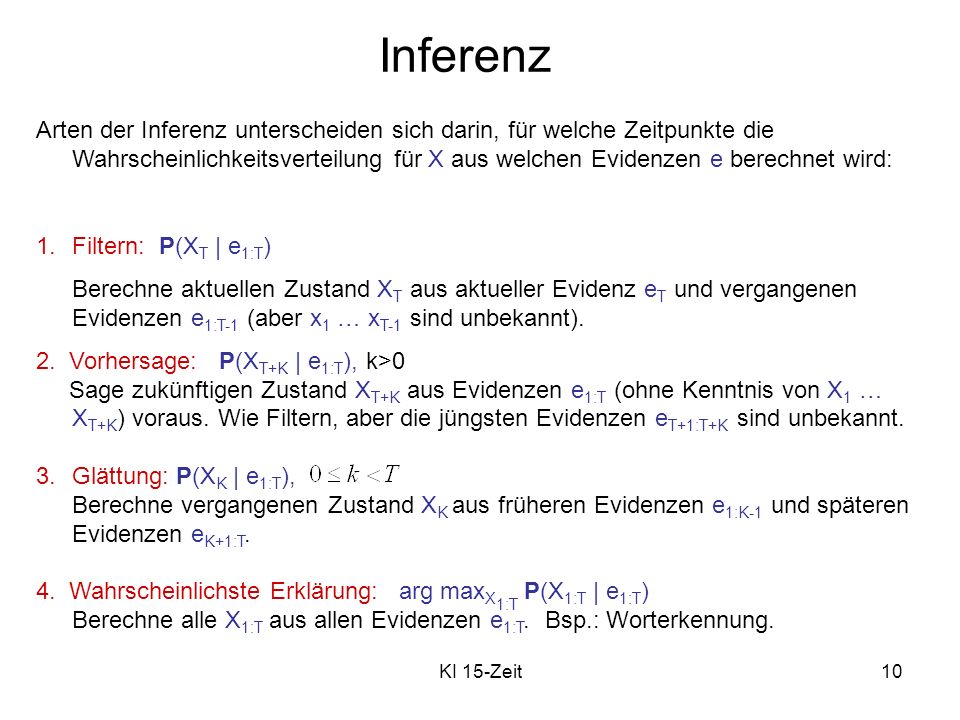

10 KI 15-Zeit10 Inferenz Arten der Inferenz unterscheiden sich darin, für welche Zeitpunkte die Wahrscheinlichkeitsverteilung für X aus welchen Evidenzen e berechnet wird: 1.Filtern: P(X T | e 1:T ) Berechne aktuellen Zustand X T aus aktueller Evidenz e T und vergangenen Evidenzen e 1:T-1 (aber x 1 … x T-1 sind unbekannt). 2. Vorhersage: P(X T+K | e 1:T ), k>0 Sage zukünftigen Zustand X T+K aus Evidenzen e 1:T (ohne Kenntnis von X 1 … X T+K ) voraus. Wie Filtern, aber die jüngsten Evidenzen e T+1:T+K sind unbekannt. 3.Glättung: P(X K | e 1:T ), Berechne vergangenen Zustand X K aus früheren Evidenzen e 1:K-1 und späteren Evidenzen e K+1:T. 4. Wahrscheinlichste Erklärung: arg max X 1:T P(X 1:T | e 1:T ) Berechne alle X 1:T aus allen Evidenzen e 1:T. Bsp.: Worterkennung.

11 Inferenz: Filtern Gegeben:Übergangsmodell P(X t | X t-1 ) und Sensormodell P(E t | X t ) Gesucht:X T aus e 1:T Idee:Suche Rekursionsbeziehung der Zustandsschätzungen, so dass, beginnend mit Annahme für X 0, aus t auch t+1 berechnet werden kann. Für t = 0, 1, … T-1: P(X t+1 | e 1:t+1 )= P(X t+1 | e 1:t,e t+1 ) = α P(e t+1 | X t+1,e 1:t ) P(X t+1 | e 1:t ) (Bayes) = α P(e t+1 | X t+1 ) P(X t+1 | e 1:t ) (Markov-Sensor) = α P(e t+1 | X t+1 ) Σ x t P(X t+1 | x t,e 1:t ) P(x t | e 1:t ) (X t aussummieren) = α P(e t+1 | X t+1 ) Σ x t P(X t+1 | x t ) P(x t | e 1:t )(Markov-Prozess) = α Sensormodell t+1 Σ x t Übergangsmodell t+1,t Zustandsverteilung t Struktur der Rekursionsbeziehung: f 1:t+1 =Forward(f 1:t, e t+1 ) mit f 1:t = P(X t | e 1:t ) Zeit- und Speicherbedarf konstant für jeden Schritt von t-1 t (d.h. unabhängig von t ).

12 KI 15-Zeit12 Filtern: Beispiel Leben im Bunker: Keine direkte Beobachtung der Außenwelt Regen X wird nur daraus erschlossen, ob Chef Regenschirm E dabei hat (Chef darf raus) Zeitschritte: Tage

13 KI 15-Zeit13 Übergangsmodell: P(X t | X t-1 ) = P(Regen t | Regen t-1 )mitP(X t | X t-1 = wahr) = P(X t | X t-1 = falsch) = Sensormodell: P(E t | X t ) = P(Schirm t | Regen t )mitP(E t | X t = wahr) = P(E t | X t = falsch) = Frage: Was ist Regenwahrscheinlichkeit P(X 2 ) am zweiten Tag (T=2), wenn Tag 1: Regenschirm, d.h. e 1 = w. Tag 2: Regenschirm, d.h. e 2 = w. Annahme über Regenwahrscheinlichkeit am Tag 0: P(X 0 ) = Filtern: Beispiel

14 KI 15-Zeit14 P(X t+1 |e 1:t+1 )= α P(e t+1 | X t+1 ) Σ x t P(X t+1 | x t ) P(x t | e 1:t ) P(X 2 | e 1:2 )= α P(e 2 | X 2 ) Σ x 1 P(X 2 | x 1 ) P(x 1 | e 1 ) P(X 1 | e 1 )= α P(e 1 | X 1 ) Σ x 0 P(X 1 | x 0 ) P(x 0 ) = α P(e 1 | X 1 ) [ P(X 1 | x 0 =w) P(x 0 =w) + P(X 1 | x 0 =f) P(x 0 =f) ] = α P(e 1 | X 1 ) [ ] = α P(e 1 | X 1 ) = α = α = P(X 2 | e 1:2 )= α P(e 2 | X 2 ) Σ x 1 P(X 2 | x 1 ) P(x 1 | e 1 ) = α P(e 2 | X 2 ) [ P(X 2 | x 1 =w) P(X 2 | x 1 =f) ] = α [ ] = α = α = Filtern: Beispiel

15 KI 15-Zeit15 Filtern: Beispiel

16 KI 15-Zeit16 Vorhersage Gegeben: Übergangsmodell P(X t | X t-1 ) und Sensormodell P(E t | X t ) Gesucht: X T+K aus e 1:T Idee: Filterung bis T Dann K weitere Schritte ohne neue Evidenzen (e T+1:T+K fehlen!) Dafür Rekursionsformel: T+k T+k+1 Für k = 0, 1, … K-1: P(X T+k+1 | e 1:T )= Σ x T+k P(X T+k+1 | x T+k ) P(x T+k | e 1:T ) = Σ x T+k Übergangsmodell T+k+1,T+k Zustandsverteilung T+k Je weiter über letzte Evidenz hinaus vorausberechnet wird, desto mehr wird Verteilung allein vom Übergangsmodell bestimmt.

17 KI 15-Zeit17 Glättung Gegeben: Übergangsmodell P(X t | X t-1 ) und Sensormodell P(E t | X t ) Gesucht: X K aus e 1:T wobei 1 <= K < T Idee: Vorwärts-Rückwärts-Algorithmus: Filterung von 1 bis K und Rückwärtsfilterung von T bis K.

18 KI 15-Zeit18 Glättung Teile Evidenzen e 1:T in Evidenzen bis K und nach K: e 1:K, e K+1:T P(X K | e 1:T )= P(X K | e 1:K, e K+1:T ) = α P(X K | e 1:K ) P(e K+1:T | X K, e 1:K )(Bayes) = α P(X K | e 1:K ) P(e K+1:T | X K )(Markov-Sensor) = α f 1:K b K+1:T Rückwärts-Rekursion für k = T-1, T-2,... K+1, K: P(e k+1:T | X k )= x k+1 P(e k+1:T | X k, x k+1 )P(x k+1 | X k ) = x k+1 P(e k+1:T | x k+1 )P(x k+1 | X k ) (bed. unabh.) = x k+1 P(e k+1, e k+2:T | x k+1 )P(x k+1 | X k ) = x k+1 P(e k+1 | x k+1 ) P(e k+2:T | x k+1 )P(x k+1 | X k ) b k+1:T = Backward(b k+2:T, e k+1:T ) mit b k+1:T = P(e k+1:T | X k )

19 19 Wie bisher: P(X t | X t-1 = wahr)= P(E t | X t = wahr)= P(X t | X t-1 = falsch)= P(E t | X t = falsch)= P(X 0 ) =, e 1 = w, e 2 = w. P(X 1 | e 1:2 ) = ? Allg.: P(X K | e 1:T ) = α P(X K | e 1:K ) P(e K+1:T | X K ), hier: T=2, K=1 Hier: P(X 1 | e 1:2 ) = α P(X 1 | e 1 ) P(e 2 | X 1 ) Aus Filterung: P(X 1 | e 1 ) = P(e k+1:T | X k ) = x k+1 P(e k+1 | x k+1 ) P(e k+2:T | x k+1 ) P(x k+1 | X k ) P(e 2 | X 2 ) = x 2 P(e 2 | x 2 ) P(e 3:2 | x 2 ) P(x 2 | X 1 ) mit P(e 3:2 | x 2 ) = 1 = 0.9 x 1 x x 1 x = P(X 1 | e 1:2 ) = α x = Glättung: Beispiel

20 KI 15-Zeit20 Glättung: Beispiel

21 KI 15-Zeit21 Wahrscheinlichste Erklärung Problem: Finde die wahrscheinlichste Erklärung für beobachtete Ereignisse Genauer: Finde wahrscheinlichste Folge versteckter Zustände, die eine beobachtete Folge von Evidenzen bewirkt. Für T Schritte gibt es 2 T mögliche Zustandsfolgen (für boolesche Zustände) Naiver Ansatz: Berechne durch Glättung jede Wahrscheinlichkeit einzeln. Aber: Wahrscheinlichste Folge verlangt Maximierung gemeinsamer Wahrscheinlichkeit ! D.h. wahrscheinlichste Folge ist nicht Folge der wahrscheinlichsten Zustände ! Lösung: Viterbi-Algorithmus Anwendungen: Entzerrung und Korrektur fehlerhafter Signale, z.B. bei Handys, WLAN, Festplatten; Spracherkennung

22 KI 15-Zeit22 Wahrscheinlichste Erklärung Wahrscheinlichster Pfad zu x t+1 = wahrscheinlichster Pfad zu x t plus ein weiterer Schritt. max x 1 … x t P(x 1, …, x t, X t+1 | e 1:t+1 ) = P(e t+1 | X t+1 ) max x t [ P(X t+1 | x t ) max x 1 … x t-1 P(x 1,…,x t-1,x t | e 1:t ) ] Wie Filtern (f 1:t+1 = α P(e t+1 | X t+1 ) Σ x t P(X t+1 | x t ) f 1:t ), aber: 1.f 1:t = P(X t | e 1:t ) wird ersetzt durch m 1:t = max x 1 … x t-1 P(x 1,…,x t-1,X t | e 1:t ), d.h. m 1:t (i) ist die Wahrscheinlichkeit des wahrscheinlichsten Pfades zu Zustand i. 2.Ersetze Summation über x t durch Maximierung über x t (Viterbi-Algorithmus): m 1:t+1 = P(e t+1 | X t+1 ) max x t [ P(X t+1 | x t ) m 1:t ]

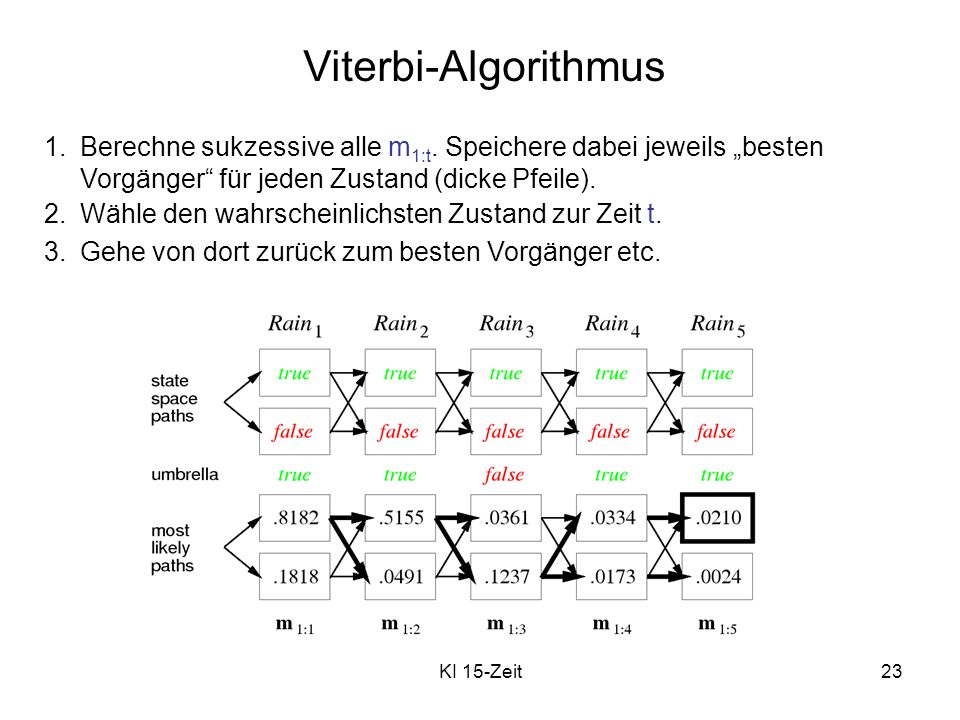

23 KI 15-Zeit23 Viterbi-Algorithmus 1.Berechne sukzessive alle m 1:t. Speichere dabei jeweils besten Vorgänger für jeden Zustand (dicke Pfeile). 2.Wähle den wahrscheinlichsten Zustand zur Zeit t. 3.Gehe von dort zurück zum besten Vorgänger etc.

24 KI 15-Zeit24 Hidden-Markov-Modelle Bisher keine formale Beschreibung für Übergangs- und Sensormodelle. Modell für Markov-Prozess mit Zuständen, die durch eine Variable beschrieben werden: Hidden-Markov-Modell (HMM). X t sei eine diskrete Variable, E t die zugehörige Evidenz (meist ebenfalls eine einzelne Variable). Domäne von X t sei {1 … S}. Übergangsmatrix: T ij = P(X t = j | X t-1 = i), z.B. Sensormatrix O t für jeden Zeitschritt, Diagonalelemente sind P(e t | X t = i) : z.B. mit E 1 = wahr O 1 =

25 KI 15-Zeit25 Hidden-Markov-Modelle Mit Übergangsmatrix T ij = P(X t = j | X t-1 = i) und Sensormatrix (O t ) ii = P(e t | X t = i) : ergibt sich Matrix-Schreibweise, z.B. für Glättung: f 1:t+1 = α O t+1 T T f 1:t (statt P(X t+1 | e 1:t+1 ) = α P(e t+1 | X t+1 ) Σ x t P(X t+1 | x t ) P(x t | e 1:t ) ) b k+1:t = TO k+1 b k+2:t (statt P(e k+1:T | X k ) = x k+1 P(e k+1 | x k+1 ) P(e k+2:T | x k+1 ) P(x k+1 | X k ) )

26 KI 15-Zeit26 Country-Dance-Algorithmus Vorwärts-Rückwärts Algorithmus P(X k | e 1:T ) = α f 1:k b k+1:T mitf 1:t+1 = α O t+1 T T f 1:t (1) b k+1:t = TO k+1 b k+2:t (2) braucht Zeit O(S 2 T) und Speicher O(S T) um die gesamte Folge zu glätten, denn alle f müssen beim Vorwärts-Durchgang gespeichert werden. Vermeide bei Glättung die Speicherung aller f, indem auch der Vorwärts- Algorithmus rückwärts angewandt wird: f 1:t+1 = α O t+1 T T f 1:t O -1 t+1 f 1:t+1 = α T T f 1:t α´(T T ) -1 O -1 t+1 f 1:t+1 = f 1:t (3) Verbesserter Algorithmus: Vorwärts-Durchgang berechnet f 1:T (also das letzte f) mit Gl. (1). Rückwärts-Durchgang berechnet jeweils f 1:k mittels Gl. (3) und b k+1:T mit Gl. (2).

27 KI 15-Zeit27 Country-Dance-Algorithmus f1b1e1f1b1e1 fTbTeTfTbTeT

28 KI 15-Zeit28 Country-Dance-Algorithmus f1b1e1f1b1e1 fTbTeTfTbTeT

29 KI 15-Zeit29 Country-Dance-Algorithmus f1b1e1f1b1e1 fTbTeTfTbTeT

30 KI 15-Zeit30 Country-Dance-Algorithmus f1b1e1f1b1e1 fTbTeTfTbTeT

31 KI 15-Zeit31 Country-Dance-Algorithmus f1b1e1f1b1e1 fTbTeTfTbTeT

32 KI 15-Zeit32 Country-Dance-Algorithmus f1b1e1f1b1e1 fTbTeTfTbTeT

33 KI 15-Zeit33 Country-Dance-Algorithmus f1b1e1f1b1e1 fTbTeTfTbTeT

34 KI 15-Zeit34 Country-Dance-Algorithmus f1b1e1f1b1e1 fTbTeTfTbTeT

35 KI 15-Zeit35 Country-Dance-Algorithmus f1b1e1f1b1e1 fTbTeTfTbTeT

36 KI 15-Zeit36 Country-Dance-Algorithmus f1b1e1f1b1e1 fTbTeTfTbTeT

37 KI 15-Zeit37 Kalman-Filter Modellierung von Systemen, die durch eine Menge stetiger (insb. zeitabhängiger) Variabler beschrieben werden. Z.B. Trajektorienverfolgung: Zufallsvariable sind Ortskoordinaten und deren Zeitableitung. Bsp.: Vogel fliegt durch Wald, teilweise von Bäumen verdeckt. Versuche Trajektorie vorherzusagen. Weitere Beipiele: Planeten, Roboter, Ökosystem, Volkswirtschaft, Flugzeuge (insb. Fusion GPS - Trägheitsnavigation), … Bayes-Netz für lineares dynamisches System mit Position X t und Positions- messung Z t :

38 KI 15-Zeit38 Kalman-Filter Bsp. 1D-Trajektorie: Beobachte X-Koordinate Zeitabstand der Beobachtungen: t Annahme: Geschwindigkeit näherungsweise konstant Einfache Trajektorien-Vorhersage: Um Meßfehler und nicht konstante Geschwindigkeit zu berücksichtigen, wird Gauß-verteilter Fehler angenommen:

39 KI 15-Zeit39 Anpassen der Gauß-Verteilungen Annahme: Gaußsche a-priori Verteilung, lineares Gaußsches Übergangsmodell, lineares Gaußsches Sensormodell. Vorhersageschritt: Wenn P(X t | e 1:t ) Gauß-verteilt ist, dann ist die vorhergesagte Verteilung P(X t+1 | e 1:t ) = P(X t+1 | x t ) P(x t | e 1:t ) dx t ebenfalls eine Gaußverteilung. Mit P(X t+1 | e 1:t ) ist dann auch P(X t+1 | e 1:t+1 ) = α P(e t+1 | X t+1 ) P(X t+1 | e 1:t ) Gauß-verteilt. Daher ist P(X t | e 1:t ) eine (multivariate) Gaußverteilung N( t, t ) für alle t mit Mittelwertmatrix und Kovarianzmatrix.

40 KI 15-Zeit40 Interpretation P(X t | e 1:t ) ist (und bleibt) Gaußverteilung, deren Parameter (Mittelwerte, Kovarianzen) sich mit der Zeit ändern. D.h. P(X t | e 1:t ) kann für alle t mit der gleichen Anzahl Parameter beschrieben werden. Da sich die Gaußverteilung beliebig verbreitern kann, ist ggf. nur noch sehr wenig nutzbare Information über X vorhanden, aber … … diese kann zumindest durch eine konstante Zahl von Parametern ausgedrückt werden ! Dies gilt im allgemeinen (d.h. nichtlinearen, nicht-Gaußschen) Fall nicht: Im allgemeinen wächst der Aufwand zur Beschreibung einer a- posteriori Verteilung mit der Zeit unbegrenzt !

41 41 1-D Beispiel: Random Walk

42 KI 15-Zeit42 1-D Beispiel: Random Walk Startverteilung: 0 = 0, 0 = 1 Übergang ist Rauschen mit x = 2 Sensorrauschen z = 1 Erste Beobachtung: z 1 = 2.5 Vorhersage P(x 1 ) ist flacher als P(x 0 ) wegen Übergangsrauschen Mittelwert 1 von P(x 1 | z 1 ) kleiner als 2.5, da Vorhersage P(x 1 ) berücksichtigt wird.

43 KI 15-Zeit43 Kalman-Filter: Allgemeiner Fall n Zufallsvariable, zusammengefasst als Vektor x. Vektor der n Sensorwerte: z. Übergangsmodell:P(x t+1 | x t )= N(F x t, x, x t+1 ) Sensormodell:P(z t | x t )= N(H x t, z, z t ) F:n x n - Matrix des linearen Übergangsmodells H:n x n - Matrix des linearen Sensormodells x :n x n - Kovarianzmatrix des Übergangsrauschens z :n x n - Kovarianzmatrix des Sensorrauschens Gaußverteilung mit n Variablen: N(,, x) = exp ( -½ (x- ) T (x- ) )

44 KI 15-Zeit44 Kalman-Filter: Allgemeiner Fall Aktualisierung: t+1 = F t + K t+1 (z t+1 – H F t ) t+1 = (1 – K t+1 ) L wobei L= F t F T + x K t+1 = L H T (H L H T + z ) -1 K heißt Kalman-Gain(-Matrix). Interpretation: F t : Gemäß lin. Modell vorhergesagtes H F t : Vorhergesagte Beobachtung z t+1 – HF t : Differenz Vorhersage – Beob. K t+1 : Bewertet Vertrauenswürdigkeit der Beobachtung (dient als Gewicht gegenüber linearer Vorhersage). t und K t sind unabhängig von der beobachteten Sequenz Offline- Berechnung.

45 KI 15-Zeit45 2-D Tracking Beispiel: Filterung

46 KI 15-Zeit46 2-D Tracking Beispiel: Glättung

47 47 Grenzen des Kalman-Filters Einfacher Kalman-Filter nicht anwendbar, falls Übergangsmodell nichtlinear. Erweiterter Kalman-Filter: Behandlung von Nichtlinearitäten durch Annahme lokaler Linearität in der Umgebung von x t = t Versagt, falls System wesentliche Nichtlinearität bei x t = t hat. Bsp.: Vogel fliegt auf Baum zu. Lösung: Switching-Kalman-Filter mehrere parallele Filter Spezialfall der DBNs

48 KI 15-Zeit48 Dynamische Bayes-Netze DBN ist temporales Wahrscheinlichkeitsmodell … … mit beliebiger Anzahl von Zustandsvariablen X t, und Evidenzvariablen E t … … für jeden Zeitschritt. Beispiele: Regenschirmnetz; Robotersteuerung

49 KI 15-Zeit49 DBNs und HMMs Jedes HMM ist ein DBN mit einer Variablen. Jedes DBN mit diskreten Variablen kann als HMM dargestellt werden: Fasse alle Variablen des DBN zu einer HMM-Variablen zusammen HMM-Variable hat für jede DBN-Wertekombination einen Wert Vorteil DBN: Zerlegte Zustände Exponentiell weniger Parameter ! Bsp: 20 boolsche Zustandsvariable mit je 3 Eltern DBN hat 20 x 2 3 = 160 Parameter, HMM dagegen 2 20 x 2 20

50 KI 15-Zeit50 DBNs und Kalman-Filter Jeder Kalman-Filter ist ein DBN, aber nur wenige DBNs sind Kalman-Filter. Realwelt erfordert nicht-Gaußsche Wahrscheinlichkeiten.

51 KI 15-Zeit51 Exakte Inferenz in DBNs Naive Methode: Aufrollen, d.h. explizite Repräsentation aller Zeitschritte, dann Algorithmus für statische Bayes-Netze anwenden. Problem: Speicher und Zeit wachsen mit O(t). Rollup filtering: Zeitschritt t+1 hinzufügen, dann Variablen von Zeitschritt t aussummieren Konstanter Zeit- und Speicherbedarf, aber Aufwand wächst exponentiell in # Zustandsvariablen. Näherungsverfahren erforderlich, z.B. particle filtering.

52 KI 15-Zeit52 Zusammenfassung In temporalen Modellen wird die Welt durch Zustands- und Sensorvariablen für jeden Zeitschritt repräsentiert. Markov-Annahmen für Zustandsübergänge und Sensoren sowie Annahme eines stationären Prozesses ermöglichen Beschreibung durch: Übergangsmodell P(X t | X t-1 ) beschreibt Veränderung der Welt Sensormodell P(E t | X t ) beschreibt Beobachtung der Welt Typische Aufgaben: Filtern, Vorhersage, Glättung, wahrscheinlichste Folge … … sind mit konstanten Kosten pro Zeitschritt möglich. HMMs haben nur eine diskrete Zustandsvariable; Anwendung: Spracherkennung Kalman-Filter erlauben n Zustandsvariable Dynamische Bayes-Netze subsummieren HMMs und Kalman-Filters; exakte Inferenz ist jedoch nicht realisierbar (hoher Aufwand) Particle filtering ist eine gute Näherung für Filterung mit DBNs.

53 KI 15-Zeit53 Spracherkennung

54 KI 15-Zeit54 Überblick Sprache als probabilistische Inferenz Phonologie Sprachlaute Wortaussprache Wortfolgen

55 KI 15-Zeit55 Spracherkennung Spracherkennung: Erkenne Folge von Wörtern aus dem Signal Sprachverstehen: Interpretation der Wortfolge Stelle Beziehung zwischen Wortfolge und anderen Daten her, z.B. anderen Sensordaten oder WB. Sprachsignale sind höchst variabel, mehrdeutig, verrauscht, etc. Besonderes Problem: Im Gegensatz zu gewöhnlichen Klassifikationsaufgaben (Schema: Signal Merkmalsextraktion Klassifikator Symbole) ist Sprachsignal so komplex, dass Erkennung auf mehreren Abstraktionsebenen gleichzeitig erfolgen muss.

56 KI 15-Zeit56 Spracherkennung als probabilistische Inferenz Aufgabe: Was ist die wahrscheinlichste Wortfolge für ein gegebenes Sprachsignal? D.h. wähle Wörter so, dass P(Wörter | Signal) maximiert wird. Anwendung der Bayes-Regel: P(Wörter | Signal) = α P(Signal | Wörter) P(Wörter) Damit wird Dekomposition in akustisches Modell + Sprachmodell erreicht. Die Wörter sind die (versteckte) Zustandsfolge, das Signal ist die Beobachtungsfolge.

57 KI 15-Zeit57 Phone und Phoneme Phonologie: Menschliche Sprache besteht aus 40 – 50 Phonen (Lauten) Phone werden durch die Artikulatoren (Lippen, Zähne, Zunge, Stimmbänder, Luftdruck) gebildet Phoneme: Kleinste bedeutungsunterscheidende Einheiten (d.h. ein einzelnes Phonem hat selbst keine Bedeutung, aber Austausch eines Phonems ändert die Wortbedeutung). Phoneme Buchstaben: Vgl. rasten – rasten Allophone: Lautliche Varianten eines Phonems Phoneme sind eine von den Phonen abstrahierte Repräsentationsebene, die zwischen Signal und Wörtern liegt. Damit Aufteilung in Akustisches Modell = Signalmodell + Aussprachemodell

58 KI 15-Zeit58 Phone und Phoneme DARPA-Alphabet (ARPAbet) für American English: Z.B. ceiling: [s iy l ich ng] / [s iy l ix ng] / [s iy l en]

59 KI 15-Zeit59 Sprachlaute Signal: Auslenkung der Mikrofon-Membran als Funktion der Zeit. Repräsentation: 8-16 kHz Abtastrate, 8-12 Bit Quantisierung Verarbeitung erfolgt in überlappenden Frames von 30 ms. Datenreduktion: Jedes Frame wird durch Merkmale repräsentiert. Merkmale: Z.B. Peaks im Leistungsspektrum Analogsignal Abgetastetes, digitalisiertes Signal Frames mit Merkmalen

60 KI 15-Zeit60 Lautmodelle Merkmale der Frames in P(Merkmale | Laute) werden kompakter repräsentiert durch -eine natürliche Zahl, z.B. in [0…255] (nach erfolgter Vektorquantisierung) -die Parameter eines Gaußschen Mischungsmodells Darstellung der inneren Struktur von Lauten durch Dreizustands- Lautmodell: -Jeder Laut besteht aus Onset, Mid, End. -Z.B. [t] hat stummen Anfang, explosive Mitte, Zischen am Ende -P(Merkmale | Laute, Phase)

61 KI 15-Zeit61 Lautmodelle Problem: Laute klingen je nach Kontext, d.h. in einer Umgebung von anderen Lauten, unterschiedlich (Koartikulationseffekt) Koartikulationseffekt entsteht, weil Artikulatoren nicht instantan ihre Position verändern können. Kontext-Erfassung durch Triphone-Modell: -Jeder von n Lauten wird durch n 2 verschiedene Laute repräsentiert, die von den beiden benachbarten Lauten abhängen. -Z.B. [t] in star wird repräsentiert durch [t(s,aa)] Kombination aus Dreizustands-Modell und Triphone-Modell vergrößert Repräsentation von n auf 3n 3. Aufwand lohnt sich !

62 KI 15-Zeit62 Lautmodelle: Beispiel Laut-HMM für [m]: Zu jedem der drei Zustände des Laut-HMMs gehören die Ausgabewahrscheinlichkeiten für die Merkmale (z.B. VQ-Clusterzentren):

63 KI 15-Zeit63 Aussprachemodelle für Wörter Jedes Wort wird durch eine Wahrscheinlichkeitsverteilung über einer Lautfolge dargestellt, diese wird durch ein HMM repräsentiert: P([towmeytow] | tomato) = P([towmaatow] | tomato) = 0.1 P([tahmeytow] | tomato) = P([tahmaatow] | tomato) = 0.4 Struktur wird manuell erstellt Übergangswahrscheinlichkeiten werden gelernt.

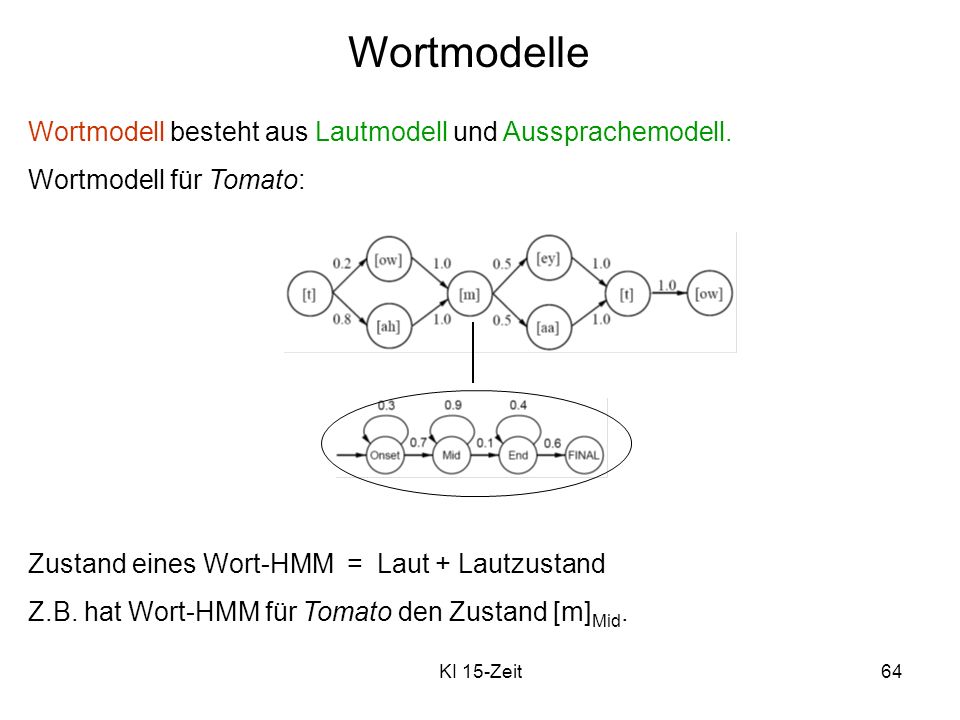

64 KI 15-Zeit64 Wortmodelle Wortmodell besteht aus Lautmodell und Aussprachemodell. Wortmodell für Tomato: Zustand eines Wort-HMM = Laut + Lautzustand Z.B. hat Wort-HMM für Tomato den Zustand [m] Mid.

65 KI 15-Zeit65 Erkennung einzelner Wörter Lautmodelle + Wortmodelle bestimmen P(e 1:t | Wort) für einzelne Wörter. Erkennung eines Wortes bedeutet Maximierung von P(Wort | e 1:t ) = α P(e 1:t | Wort) P(Wort). Die a priori Wahrscheinlichkeit P(Wort) ergibt sich aus der Worthäufigkeit. P(e 1:t | Wort) wird rekursiv berechnet. Sei l 1:t = P(X t, e 1:t ). Verwende Rekursion l 1:t+1 = VORWÄRTS( l 1:t, e t+1 ) und dann P(e 1:t | Wort) = x t l 1:t (x t ). Einzel-Wort Erkennung erreicht mit Training 95 – 99 % Genauigkeit.

66 KI 15-Zeit66 Erkennung fortlaufender Sprache Erkennung fortlaufender Sprache Folge von Einzel-Wort-Erkennungen ! Benachbarte Wörter sind stark korreliert Folge wahrscheinlichster Wörter wahrscheinlichste Wortfolge Segmentierung von Wörtern: Schwierig, da kaum Pausen zwischen den Wörtern, die sich unmittelbar im Signal abzeichnen. Koartikulation zwischen Wörtern, z.B. next thing Systeme zur Erkennung fortlaufender Sprache haben 60 – 80 % Genauigkeit.

67 KI 15-Zeit67 Sprachmodell Sprachmodell spezifiziert die a priori Wahrscheinlichkeit jeder Wortfolge, diese ist gegeben durch die Kettenregel: P(w 1 …w n ) = i=1 n P(w i | w 1 …w i-1 ) Die meisten Terme sind schwer zu schätzen, daher Näherung durch Bigram Modell: P(w i | w 1 …w i-1 ) P(w i | w i-1 ), d.h. Markov-Annahme 1. Stufe. Training: Zähle alle Wort-Paare in einem großen Text-Korpus. Kompliziertere Modelle wie Trigrams (d.h. P(w i | w 1 …w i-1 ) P(w i | w i-1, w i-2 ) oder Grammatik-Modelle bringen gewisse Verbesserungen.

68 KI 15-Zeit68 Erkennung von Wortfolgen: Kombiniertes HMM Kombiniere Wortmodell und Bigram-Sprachmodell zu einem HMM. Zustände des kombinierten HMM sind gegeben durch das Wort, den Laut und den Lautzustand. Bsp.: [m] Tomato Mid Übergänge: Lautzustand – Lautzustand (innerhalb eines Lautes) Laut – Laut (innerhalb eines Wortes) Wort-Endzustand – Wort-Anfangszustand Repräsentationsaufwand: Für W Wörter mit durchschnittlich L Dreizustandslauten hat kombiniertes HMM 3LW Zustände.

69 KI 15-Zeit69 Erkennung von Wortfolgen: Kombiniertes HMM Wahrscheinlichste Lautfolge wird durch den Viterbi-Algorithmus ermittelt, damit ist auch eine Wortfolge bestimmt. Zugleich wird auch Wort-Segmentierungsproblem gelöst. Aber: Die aus der wahrscheinlichsten Lautfolge ermittelte Wortfolge ist nicht unbedingt die wahrscheinlichste Wortfolge. Grund: Wahrscheinlichkeit einer Wortfolge = Summe der Wahrscheinlichkeiten aller zugehörigen Zustandsfolgen ! Lösung: A*-Decoder (Jelinek 1969)

70 70 A*-Decoder Verwende A*-Suche um wahrscheinlichste Wortfolge zu finden Repräsentation durch Graph: -Wort = Knoten in Graph -Wortfolge = Pfad in Graph -Nachfolger eines Knotens = Mögliche nachfolgende Wörter -Graph für Satzlänge S hat S Ebenen Erinnerung A*: Geschätzte Kosten über n zum Ziel = f(n) = g(n)+h(n), wobei g(n) = bisher angefallene Kosten bis n, h(n) = geschätzte Kosten von n zum Ziel. Hier: Für Bigram-Modelle ist g(w i-1, w i ) = – log P(w i | w i-1 ) Gesamte Pfadkosten K einer Wortfolge: K(w 1 … w S ) = i=1 S – log P(w i | w i-1 ) = – log i=1 S P(w i | w i-1 ) Damit: Kürzester Pfad = wahrscheinlichste Wortfolge Heuristikfunktion h:

71 KI 15-Zeit71 DBN für die Spracherkennung Weitere Variable können leicht hinzugefügt werden, z.B. Akzent, Geschlecht, Alter, Geschwindigkeit. Zweig und Russell (1998) erreichten bis 40 % Fehlerreduktion gegenüber HMMs. Phonem-Index Übergang Phonem Artikulatoren Beobachtung Deterministisch,fest Stochastisch,gelernt Deteministisch,fest Stochastisch,gelernt

72 KI 15-Zeit72 Zusammenfassung Seit den 70ern wird Spracherkennung als probabilistische Inferenz formuliert. Evidenz = Sprachsignal Versteckte Variable = Lautfolgen und Wörter Kontext-Effekte wie Koartikulation werden durch Zustandserweiterung behandelt.

73 KI 15-Zeit73 Zusammenfassung Standard-Ansatz: Lautmodell + Aussprachemodell ergibt Wortmodell. Wortmodelle werden mit Bigram- Sprachmodellen zu gemeinsamem HMM vereint. Ermittlung der wahrscheinlichten Lautfolge durch Viterbi- Algorithmus Wahrscheinlichste Wortfolge mit A*-Decoder Die kontinuierliche Erkennung von Sprache ist ein ungelöstes Problem, die größten Schwierigkeiten liegen in der Variabilität natürlicher Sprache (Dialekt, Geschwindigkeit etc. etc.) und den Hintergrundgeräuschen in natürlicher Umgebung.
