Präsentation zum Thema: "Schwarzweiss-Fotografie Original Prinzip der Fotografie."—  Präsentation transkript:

1 Schwarzweiss-Fotografie Original Prinzip der Fotografie

2 Schwarzweiss-Fotografie Original Belichten latentes Negativ Prinzip der Fotografie

3 Schwarzweiss-Fotografie Original Belichten latent verborgen (nicht sichtbar) latentes Negativ

4 Schwarzweiss-Fotografie Prinzip der Fotografie Original Belichten Negativ verkehrte Hell/Dunkel-Abstufung latentes Negativ

5 Schwarzweiss-Fotografie Original Belichten latentes Negativ Prinzip der Fotografie

6 Schwarzweiss-Fotografie Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ Prinzip der Fotografie

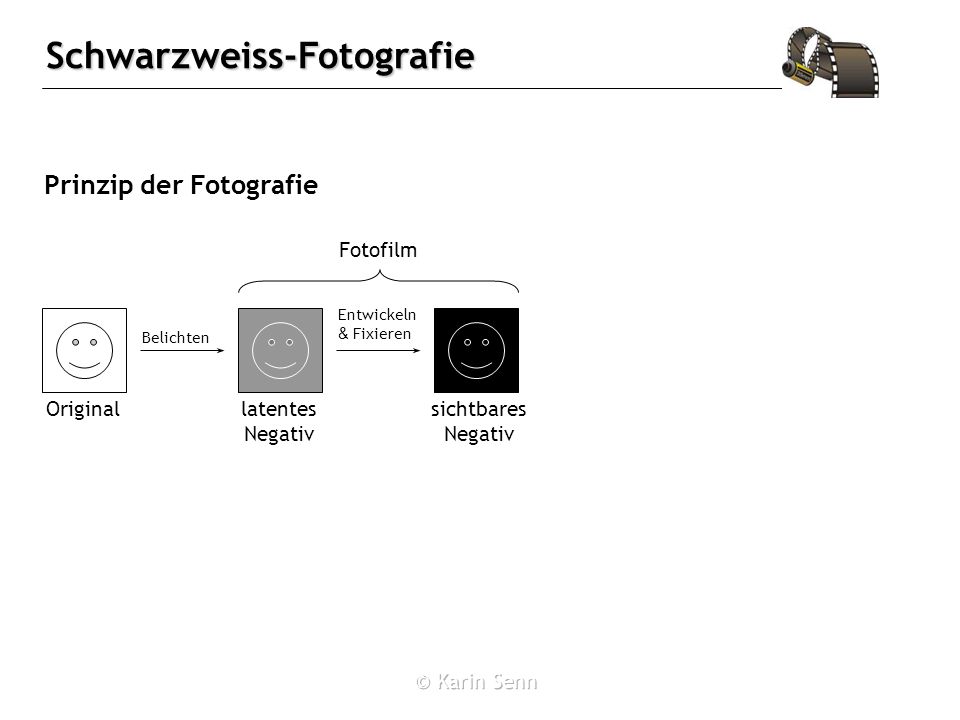

7 Schwarzweiss-Fotografie Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ Fotofilm Prinzip der Fotografie

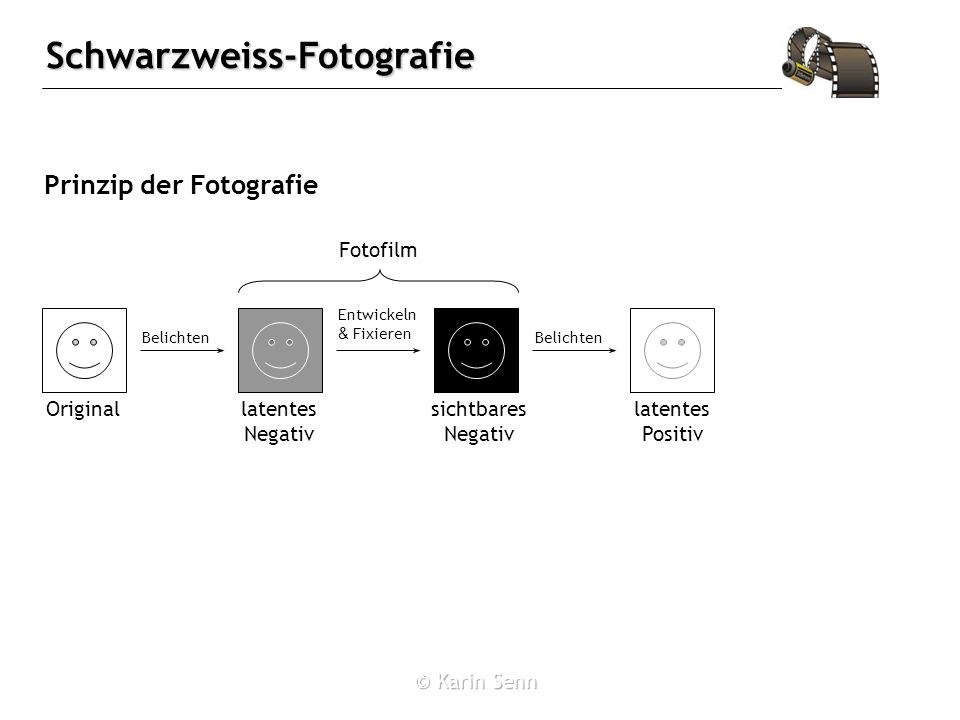

8 Schwarzweiss-Fotografie Belichten Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ latentes Positiv Fotofilm Prinzip der Fotografie

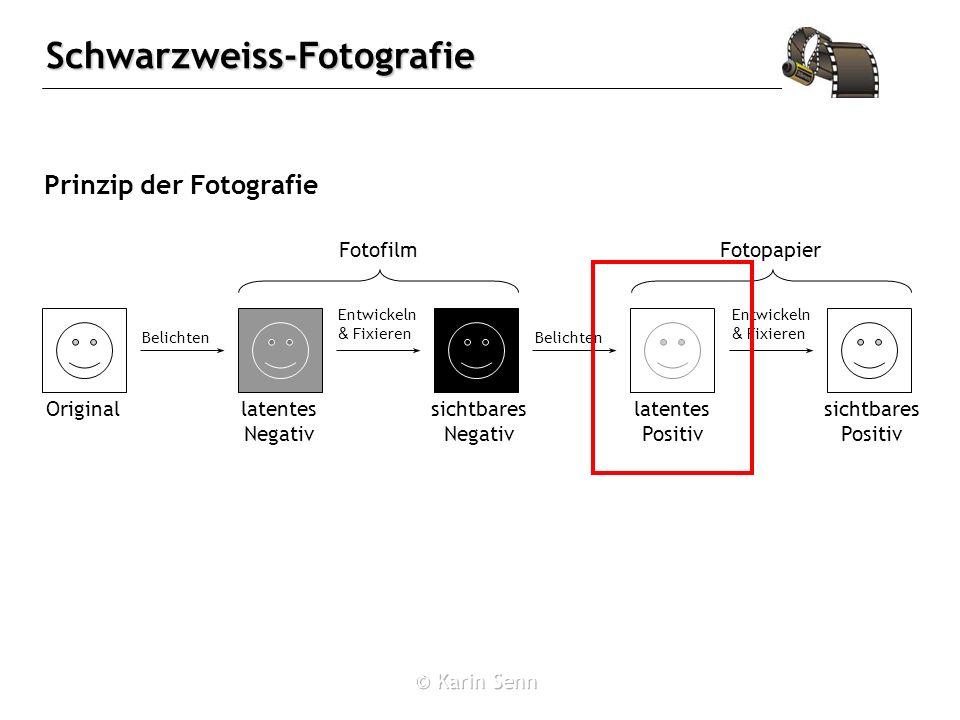

9 Schwarzweiss-Fotografie Belichten Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ Positiv richtige Hell/Dunkel-Abstufung Fotofilm latentes Positiv

10 Schwarzweiss-Fotografie Belichten Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ latentes Positiv Fotofilm Prinzip der Fotografie

11 Schwarzweiss-Fotografie Belichten Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ latentes Positiv Entwickeln & Fixieren sichtbares Positiv Fotofilm Prinzip der Fotografie

12 Schwarzweiss-Fotografie Belichten Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ latentes Positiv Entwickeln & Fixieren sichtbares Positiv FotofilmFotopapier Prinzip der Fotografie

13 Schwarzweiss-Fotografie Aufbau eines Schwarzweiss-Films

14 Schwarzweiss-Fotografie AgBr-MikrokristalleAgBr-WürfelkristalleAgBr-Tafelkristalle

15 Schwarzweiss-Fotografie Aufbau eines Schwarzweiss-Films AgBr-MikrokristalleAgBr-WürfelkristalleAgBr-Tafelkristalle "normaler" FilmRöntgenfilmAmateurfilm

16 Schwarzweiss-Fotografie Aufbau eines Schwarzweiss-Films AgBr-MikrokristalleAgBr-WürfelkristalleAgBr-Tafelkristalle "normaler" FilmRöntgenfilmAmateurfilm Lichtempfindlichkeit

17 Schwarzweiss-Fotografie Aufbau eines Schwarzweiss-Films AgBr-MikrokristalleAgBr-WürfelkristalleAgBr-Tafelkristalle "normaler" FilmRöntgenfilmAmateurfilm Lichtempfindlichkeit Auflösungsvermögen

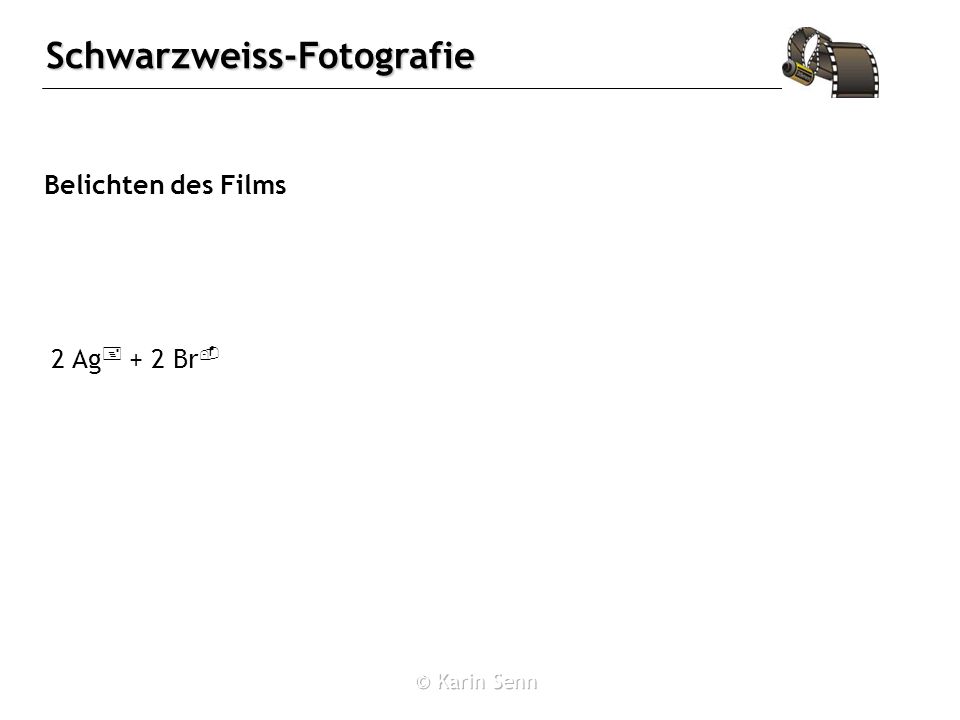

18 Schwarzweiss-Fotografie Belichten des Films 2 Ag Br -

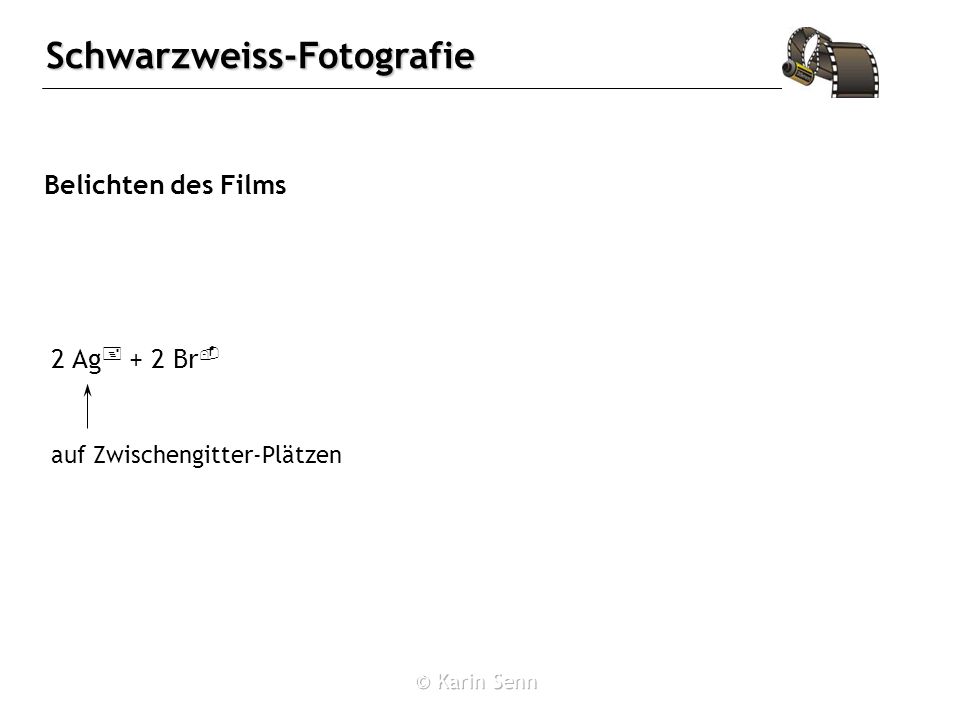

19 Schwarzweiss-Fotografie Belichten des Films 2 Ag Br - auf Zwischengitter-Plätzen

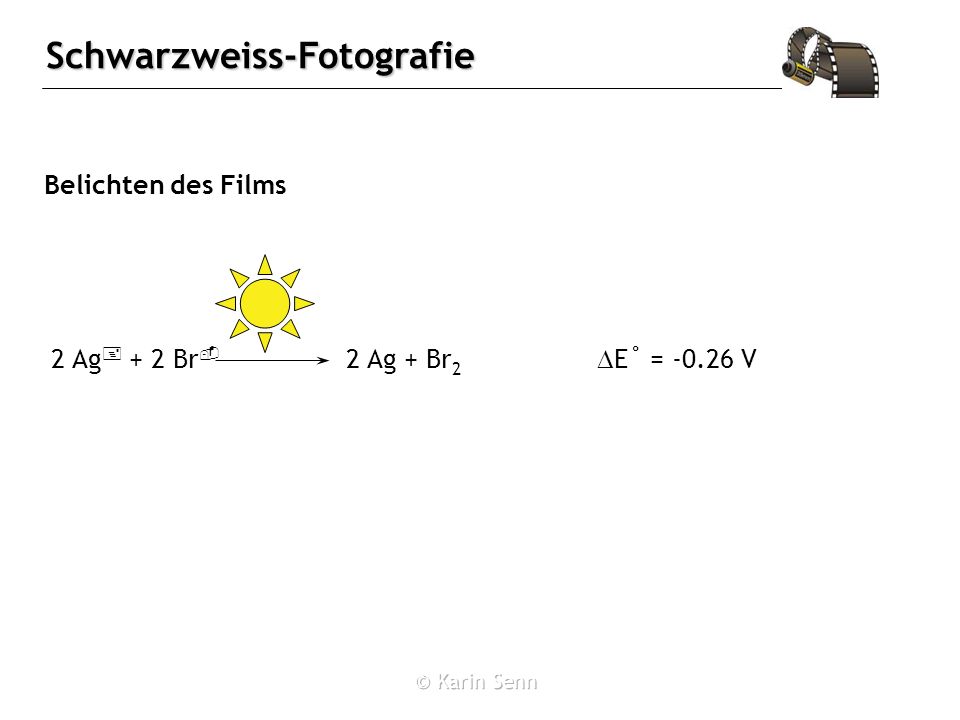

20 Schwarzweiss-Fotografie Belichten des Films 2 Ag Br - E˚ = V

21 Schwarzweiss-Fotografie Belichten des Films 2 Ag Br - E˚ = V

22 Schwarzweiss-Fotografie Belichten des Films 2 Ag Br - 2 Ag + Br 2 E˚ = V

23 Schwarzweiss-Fotografie Belichten des Films 2 Ag Br - 2 Ag + Br 2 schwarz E˚ = V

24 Schwarzweiss-Fotografie Belichten des Films 2 Ag Br - 2 Ag + Br 2 schwarz E˚ = V je mehr Licht, desto mehr Ag, d. h. desto schwärzer

25 Schwarzweiss-Fotografie Belichten des Films 2 Ag Br - 2 Ag + Br 2 schwarz E˚ = V je mehr Licht, desto mehr Ag, d. h. desto schwärzer trotzdem noch nicht sichtbar

26 Schwarzweiss-Fotografie Belichten Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ latentes Positiv Entwickeln & Fixieren sichtbares Positiv FotofilmFotopapier Prinzip der Fotografie

27 Schwarzweiss-Fotografie Entwickeln des Films mehr Ag + müssen zu Ag umgewandelt werden Reduktion Ag katalysiert diese Umwandlung Autokatalyse Reduktion im Dunkeln oder bei Rotlicht

28 Schwarzweiss-Fotografie Entwickeln des Films Bildung des Reduktionsmittels (S/B-Reaktionen)

29 Schwarzweiss-Fotografie Entwickeln des Films Hydrochinon Bildung des Reduktionsmittels (S/B-Reaktionen)

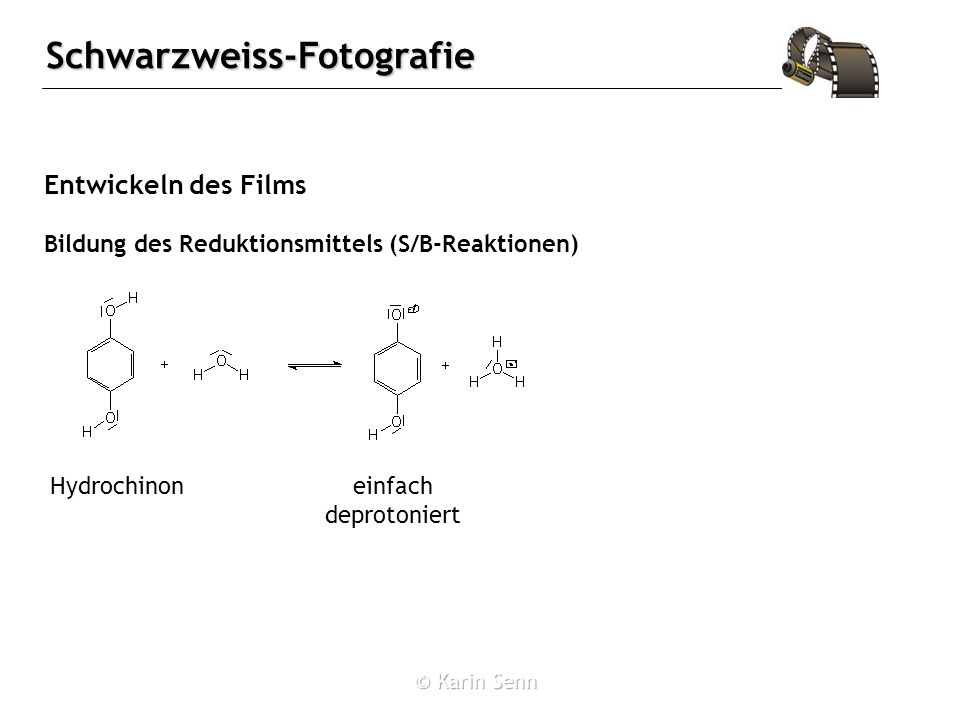

30 Schwarzweiss-Fotografie Entwickeln des Films Hydrochinoneinfach deprotoniert Bildung des Reduktionsmittels (S/B-Reaktionen)

31 Schwarzweiss-Fotografie Entwickeln des Films einfach deprotoniert Bildung des Reduktionsmittels (S/B-Reaktionen)

32 Schwarzweiss-Fotografie Entwickeln des Films einfach deprotoniert Bildung des Reduktionsmittels (S/B-Reaktionen) zweifach deprotoniert

33 Schwarzweiss-Fotografie Entwickeln des Films einfach deprotoniert Bildung des Reduktionsmittels (S/B-Reaktionen) zweifach deprotoniert Reduktionsmittel

34 Schwarzweiss-Fotografie Entwickeln des Films Oxidation:

35 Schwarzweiss-Fotografie Entwickeln des Films Oxidation: Reduktion: 2 Ag e - 2 Ag

36 Schwarzweiss-Fotografie Entwickeln des Films Redox-Reaktion:

37 Schwarzweiss-Fotografie Entwickeln des Films belichteter Fotofilm

38 Schwarzweiss-Fotografie Entwickeln des Films belichteter Fotofilm basisches Entwicklerbad

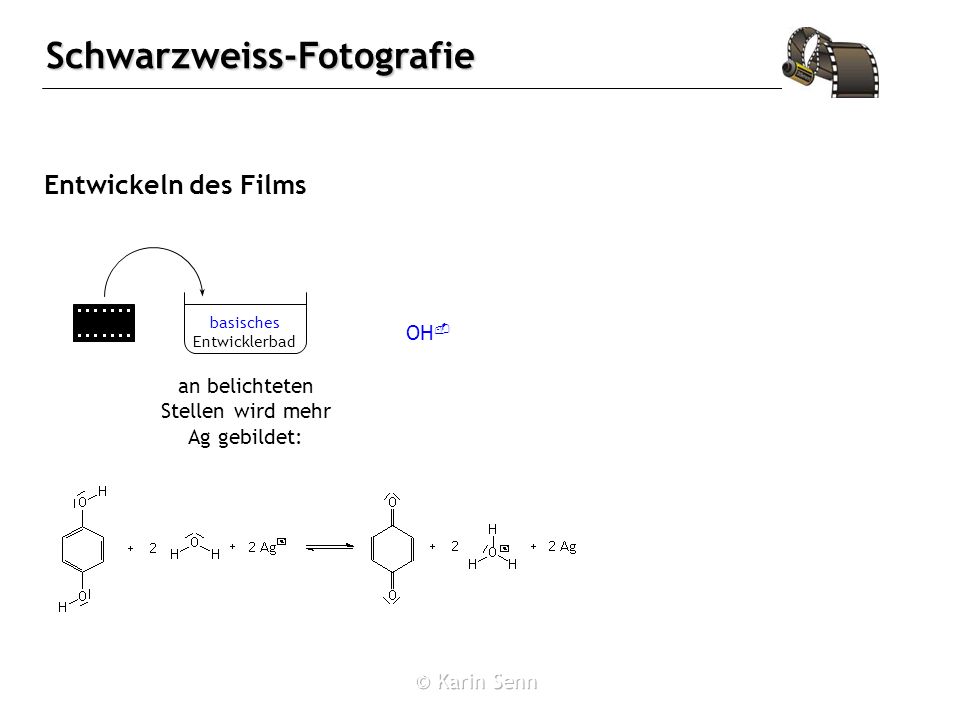

39 Schwarzweiss-Fotografie Entwickeln des Films an belichteten Stellen wird mehr Ag gebildet: basisches Entwicklerbad

40 Schwarzweiss-Fotografie Entwickeln des Films an belichteten Stellen wird mehr Ag gebildet: basisches Entwicklerbad OH -

41 Schwarzweiss-Fotografie Entwickeln des Films an belichteten Stellen wird mehr Ag gebildet: basisches Entwicklerbad OH - + H 3 O + 2 H 2 O

42 Schwarzweiss-Fotografie Entwickeln des Films an belichteten Stellen wird mehr Ag gebildet: basisches Entwicklerbad OH - + H 3 O + 2 H 2 O

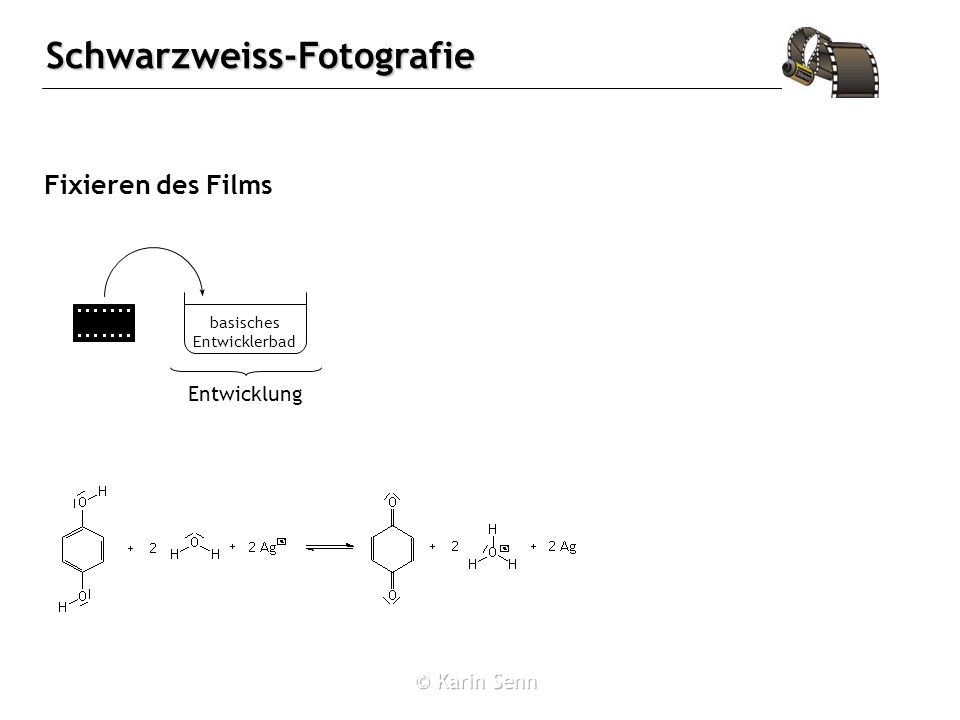

43 Schwarzweiss-Fotografie Fixieren des Films basisches Entwicklerbad Entwicklung

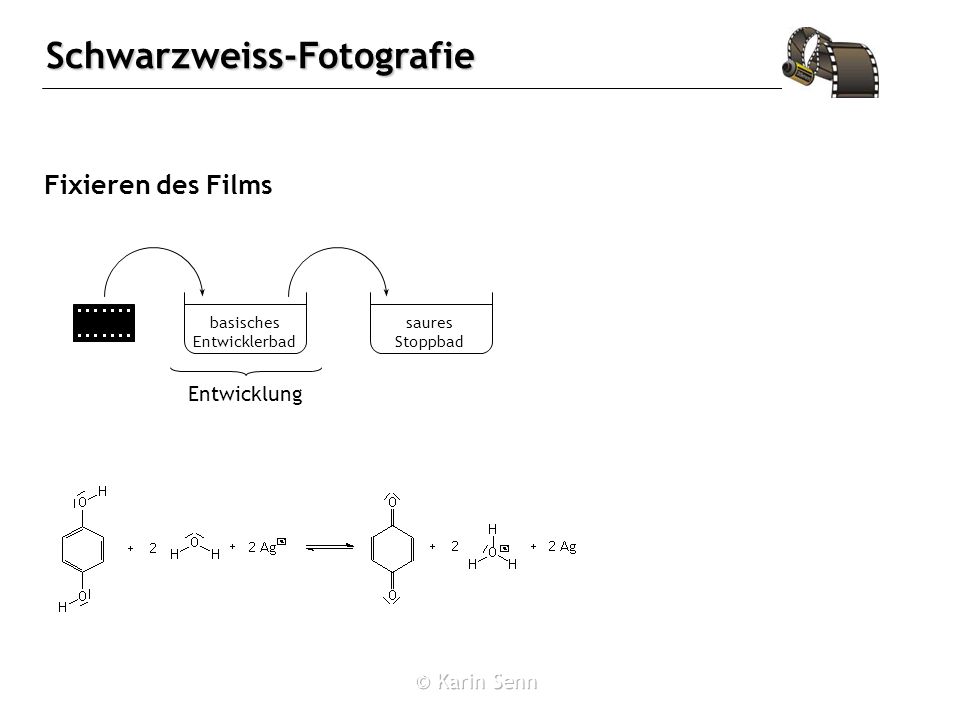

44 Schwarzweiss-Fotografie Fixieren des Films basisches Entwicklerbad saures Stoppbad Entwicklung

45 Schwarzweiss-Fotografie Fixieren des Films basisches Entwicklerbad saures Stoppbad stoppt die Reduktion von Ag + zu Ag: Entwicklung

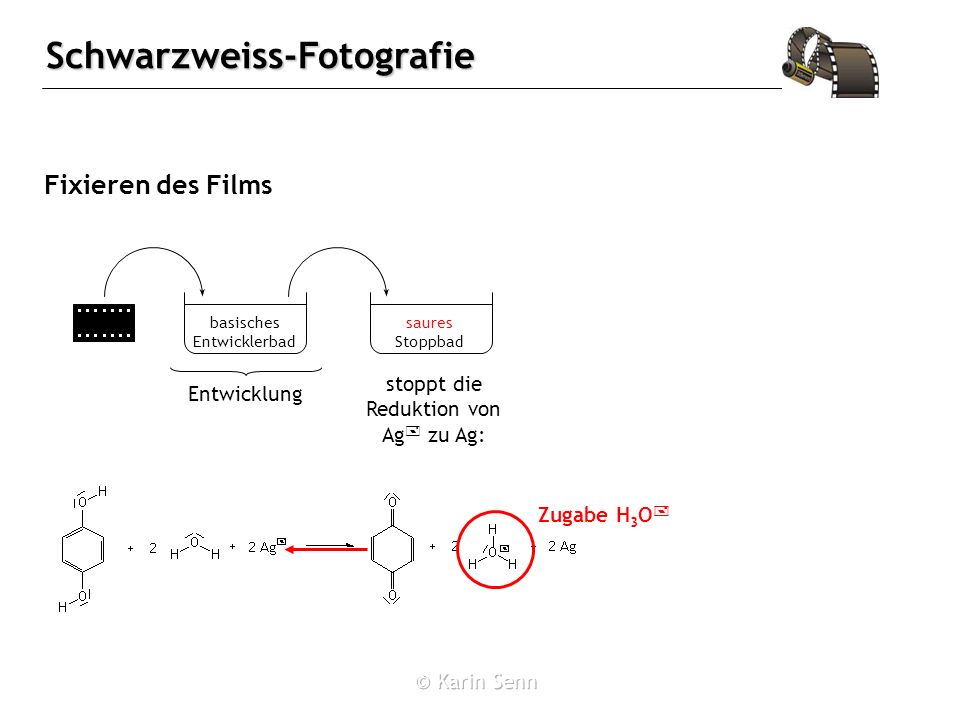

46 Schwarzweiss-Fotografie Fixieren des Films basisches Entwicklerbad saures Stoppbad stoppt die Reduktion von Ag + zu Ag: Entwicklung Zugabe H 3 O +

47 Schwarzweiss-Fotografie Fixieren des Films basisches Entwicklerbad saures Stoppbad stoppt die Reduktion von Ag + zu Ag: Entwicklung Zugabe H 3 O +

48 Schwarzweiss-Fotografie Fixieren des Films basisches Entwicklerbad saures Stoppbad Fixierbad Entwicklung

49 Schwarzweiss-Fotografie Fixieren des Films löst die noch vorhandenen Ag + -Ionen aus der Filmbeschichtung heraus: basisches Entwicklerbad saures Stoppbad Fixierbad Entwicklung

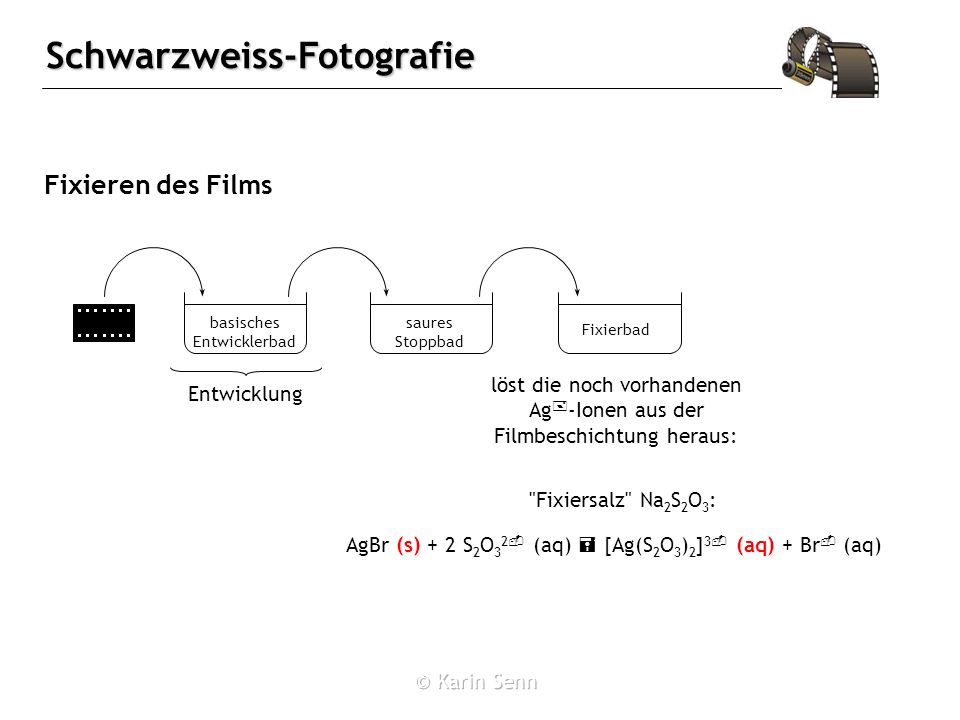

50 Schwarzweiss-Fotografie Fixieren des Films löst die noch vorhandenen Ag + -Ionen aus der Filmbeschichtung heraus: basisches Entwicklerbad saures Stoppbad Fixierbad Entwicklung AgBr (s) + 2 S 2 O (aq) [Ag(S 2 O 3 ) 2 ] 3 - (aq) + Br - (aq) "Fixiersalz" Na 2 S 2 O 3 :

51 Schwarzweiss-Fotografie Fixieren des Films basisches Entwicklerbad saures Stoppbad Fixierbad EntwicklungFixierung

52 Schwarzweiss-Fotografie Fixieren des Films basisches Entwicklerbad saures Stoppbad WasserFixierbad EntwicklungFixierung

53 Schwarzweiss-Fotografie Fixieren des Films spült Reste der Fixierlösung von der Filmoberfläche ab basisches Entwicklerbad saures Stoppbad WasserFixierbad EntwicklungFixierung

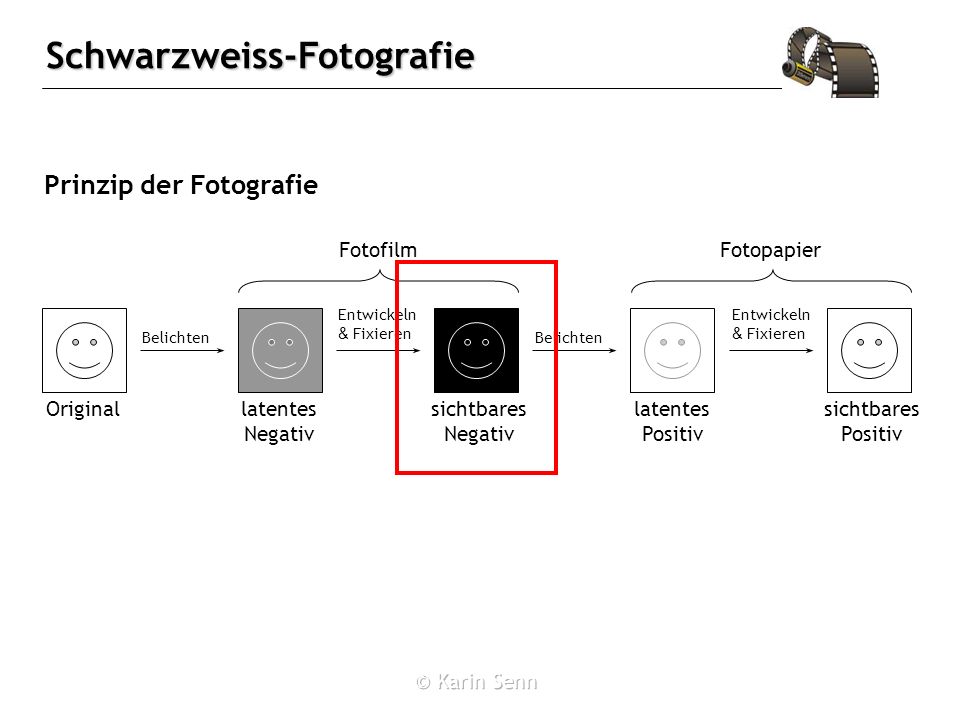

54 Schwarzweiss-Fotografie Belichten Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ latentes Positiv Entwickeln & Fixieren sichtbares Positiv FotofilmFotopapier Prinzip der Fotografie

55 Schwarzweiss-Fotografie Belichten des Fotopapiers unbelichtetes Fotopapier AgBr-Kristalle

56 Schwarzweiss-Fotografie Belichten des Fotopapiers unbelichtetes Fotopapier AgBr-Kristalle durch sichtbares Negativ belichten

57 Schwarzweiss-Fotografie Belichten des Fotopapiers unbelichtetes Fotopapierbelichtetes Fotopapier AgBr-KristalleAg-Keim (latent) durch sichtbares Negativ belichten

58 Schwarzweiss-Fotografie Belichten Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ latentes Positiv Entwickeln & Fixieren sichtbares Positiv FotofilmFotopapier Prinzip der Fotografie

59 Schwarzweiss-Fotografie Entwickeln des Fotopapiers belichtetes Fotopapier Ag-Keim (latent)

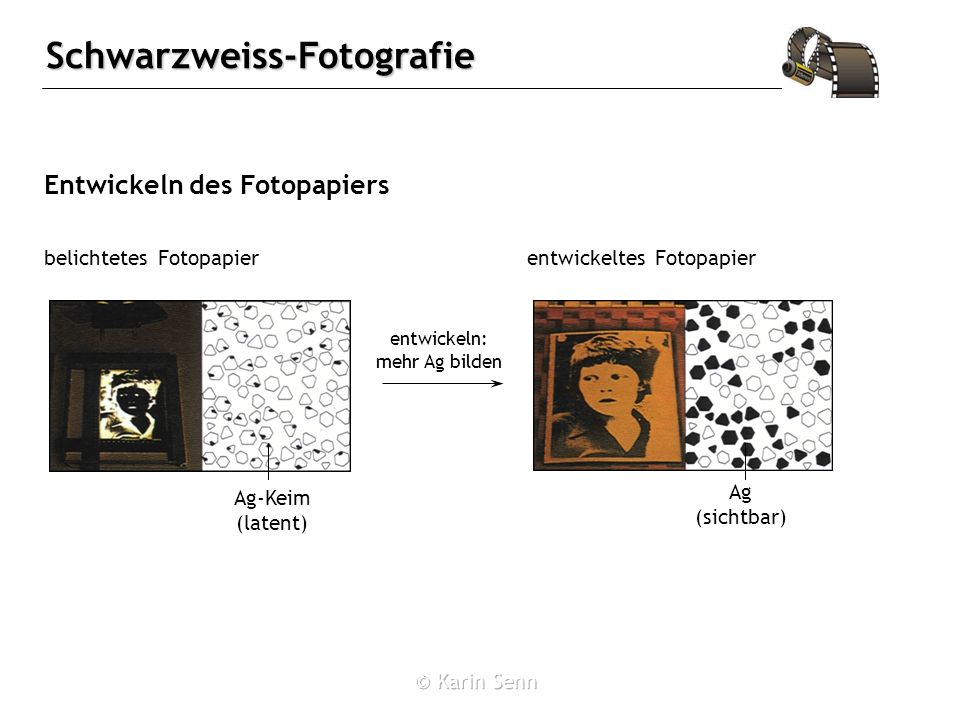

60 Schwarzweiss-Fotografie Entwickeln des Fotopapiers belichtetes Fotopapier Ag-Keim (latent) entwickeln: mehr Ag bilden

61 Schwarzweiss-Fotografie Entwickeln des Fotopapiers belichtetes Fotopapierentwickeltes Fotopapier Ag-Keim (latent) entwickeln: mehr Ag bilden Ag (sichtbar)

62 Schwarzweiss-Fotografie Fixieren des Fotopapiers entwickeltes Fotopapier Ag (sichtbar)

63 Schwarzweiss-Fotografie Fixieren des Fotopapiers entwickeltes Fotopapier fixieren: AgBr wegwaschen Ag (sichtbar)

64 Schwarzweiss-Fotografie Fixieren des Fotopapiers entwickeltes Fotopapierfixiertes Fotopapier fixieren: AgBr wegwaschen Ag (sichtbar)

65 Schwarzweiss-Fotografie Belichten Original Belichten latentes Negativ Entwickeln & Fixieren sichtbares Negativ latentes Positiv Entwickeln & Fixieren sichtbares Positiv FotofilmFotopapier Prinzip der Fotografie
