1 Modellierung von Landnutzungsveränderungen

2 Inhalt 1 Einführung 2 Ursachen der Landnutzungsveränderung 3 Erfassung und Analyse von Veränderungsprozessen 3.1 Multitemporale Bildverarbeitung 3.2 Multispektrale Klassifizierung 4 Modellkonzepte und Anwendungen 4.1 Zelluläre Automaten 4.2 Agent-Base Modell 4.3 CLUE-s Modell 5 Zusammenfassung

3 1 Einführung Es wird zwischen Landbedeckung und Landnutzung unterschieden: 1.Unter Landbedeckung werden die biophysikalischen Attribute der Erdoberfläche verstanden. 2.Im Bereich der Landnutzung werden diese Attribute anthropogen verändert. Zur Modellierung von Veränderungen im Bereich der Landnutzung ist es daher notwendig, diesen anthropogenen Einfluss in das Modell zu integrieren. Zuvor werden die Ausgangsdaten mit Hilfe der Fernerkundung erfasst, bearbeitet und analysiert. Aus diesen Arbeitschritten werden Veränderungen aus der jüngsten Vergangenheit sichtbar, so dass aus diesen Veränderungen Prognosen für die Zukunft formuliert werden und somit in das Modell einfliesen.

4 1 Einführung 2 Ursachen der Landnutzungsveränderung 3 Erfassung und Analyse von Veränderungsprozessen 3.1 Multitemporale Bildverarbeitung 3.2 Multispektrale Klassifizierung 4 Modellkonzepte und Anwendungen 4.1 Zelluläre Automaten 4.2 Agent-Base Modell 4.3 CLUE-s Modell 5 Zusammenfassung Inhalt

5 (GEIST & LAMBIN 2002:144) 2 Ursachen der Landnutzungsveränderung Other factors  Pre-disposing environmental factors ( land characteristics, e.g. soil quality, topography, forest fragmentation, etc.)  Biophysical drivers (triggers, e.g. fires, droughts, floods, pests)  Social Trigger Events (e.g. war, revolution, social disorder, abrupt displacements, economic shocks, abrupt policy shifts) Demographic factors  Natural increment (fertility, mortality)  Migration (in/out migration)  Population Density  Population Distribution  Life Cycle Features Economic factors  Market Growth & Commercialisation  Economic structures  Population Density  Urbanization & Industrialization  Special Variables (e.g. price increases, comparative cost advantages) Technological factors  Agro – technical Change (e.g. In/extensification)  Applications in the wood sector (e.g. mainly wastage)  Agricultural production factors Policy & Institutional factors  Formal Policies (e.g. on economic development, credits)  Policy Climate (e.g.corruption, mismanagement)  Property Rights (e.g. land race, titling) Cultural factors  Puplic Attitudes, Values & Beliefs (e.g. unconcern about forest, frontier mentality)  Individual & Household Behavior (e.g. unconcern about forests, rent-seeking, imitation) Infrastructure extension  Transport (roads, railroads, etc.)  Markets (public & privats, e.g. sawmills)  Settlements (rural & urban)  Public Service (water lines, electrical grids, sanitation, etc.)  Private Company (hydropower, mining, oil exploration) Agricultural expansion  Permanent Cultivation (large scale vs. Smallholder, subsistence vs. commercial)  Shifting Cultivation (slash an burn vs. traditional swidden)  Cattle Ranching (large scale vs. smallholder)  Colonization (incl. transmigration & resettlement projects) Wood extraction  Commercial (State-run, private, growth coalition, etc.)  Fuelwood (mainly domestic usage)  Polewood (mainly domestic usage)  Charcoal production (domestic & industrial uses) Underlying causes Proximate causes

6 Inhalt 1 Einführung 2 Ursachen der Landnutzungsveränderung 3 Erfassung und Analyse von Veränderungsprozessen 3.1 Multitemporale Bildverarbeitung 3.2 Multispektrale Klassifizierung 4 Modellkonzepte und Anwendungen 4.1 Zelluläre Automaten 4.2 Agent-Base Modell 4.3 CLUE-s Modell 5 Zusammenfassung

7 3 Erfassung und Analyse von Veränderungsprozessen Mit Hilfe der Fernerkundung kann zum einen die Landschaft als Gesamtheit beobachtet werden und zum andern ist eine relativ schnelle Erfassung von Einzelerscheinungen möglich. Je nach Untersuchungsgebiet und Zielsetzung können verschiedene Aufnahmeplattformen verwendet werden. Durch die unterschiedlichen Formen der Aufnahme können die Aufnahmezeitpunkte frei gewählt bzw. sind in einheitlichen Intervallen aufgenommen werden. Dadurch ist eine multitemporale Auswertung von Bilddaten möglich. BearbeitenErfassenAnalysieren

8 3.1 Multitemporale Bildverarbeitung Bei der Kombination mehrerer Bilder können aufgrund der unterschiedlichen Aufnahmezeitpunkte Veränderungen sichtbar werden (Change Detection). Eine genaue geometrische Übereinstimmung der Daten ist Voraussetzung, da durch geringfügige geometrische Fehler Veränderungen vorgetäuscht werden können. Besondere Anwendung in Gebieten, in denen sich saisonale Effekte auswirken (z.B. Austrocknungsgebiete, Anbaugebiete vs. Brachflächen und Brandflächen). Vorzugsweise werden Kanäle mit dem gleichen Spektralbereich kombiniert, durch das Reflexionsverhalten. Auf diese Weise werden die Unterschiede in Bezug auf die Rückstrahlung der Objekte deutlich

9 3.1 Multitemporale Bildverarbeitung Vorgehensweise: 1.Einen Bilddatensatz wird von einem zweiten abgezogen, der zu einem anderen Zeitpunkt aufgenommen wurde. 2.Dadurch werden positive und negative Werte gewonnenen. 3.Ergebnis wird wieder in eine übliche Grauwertmatrix umgesetzt. diese Art der Bildverarbeitung ist meist nur eine Vorstufe zur visuellen Interpretation (Albertz 2001:121) 19951996

10 3.2 Multispektrale Klassifizierung Auswertung: Nutzbarmachung der gespeicherten Information innerhalb der Luft- und Satellitenbilder 3Typen der Auswertung: 1.visueller Bildinterpretation, 2.photogrammetrischer Auswertung, 3.digitaler Bildauswertung. Der radiometrische Wert des Pixels ist die vom Aufnahme- system gemessene Strahlung, welche von der zugehörigen Erdoberfläche reflektiert oder auch emittiert wurde.

11 Verschiedene Klassifizierungsverfahren: 1.Maximum-Likelihood, 2.Minimum-Distance, 3.das Quader-Verfahren etc. Multitemporale Klassifizierung: Verschneidungen von Bilddaten, die zu verschiedenen Zeitpunkten aufgenommen wurden. 3.2 Multispektrale Klassifizierung

12 Inhalt 1 Einführung 2 Ursachen der Landnutzungsveränderung 3 Erfassung und Analyse von Veränderungsprozessen 3.1 Multitemporale Bildverarbeitung 3.2 Multispektrale Klassifizierung 4 Modellkonzepte und Anwendungen 4.1 Zelluläre Automaten 4.2 Agent-Base Modell 4.3 CLUE-s Modell 5 Zusammenfassung

13 4 Modellkonzepte und Anwendungen Modelle, die durch ihren recht einfachen Ansatz komplexe Interaktionsgeschehen abstrakt erfassen können. Diese Modelle beschreiben Wechselwirkungen verschieden vieler Teilkomponenten, die alle den gleichen, aufgestellten Regeln folgen und mit Komponenten aus ihrer direkten Nachbarschaft agieren. Dies bedeutet sie können ihre Zustände auf die ihrer Nachbarn abstimmen. Die Zellulären Automaten bauen sich aus mehreren Zellen auf, welche in einem zweidimensionalen Raum eine Matrix bilden. Diesen Zellen in der Matrix wird jeweils eine Eigenschaft oder auch Zustand zugewiesen. Durch die Information, die eine Zelle aus ihrer Nachbarschaft erhält, verändert sich ihr Eigener aufgrund zuvor aufgestellter Regeln. Diese Regeln sind für alle Zellen die Gleichen 4.1 Zelluläre Automaten

14 Beispiel:John Horton Conway 1960 LIFE spielt sich in der künstliche Welt eines zweidimensionalen Rasters ab. Die Zellen folgen zuvor festgelegten Regeln: 1.Jede Zelle stirbt, wenn sie von nur einer oder keiner umgeben ist. (Einsamkeit) 2.Jede Zelle stirbt, wenn sie von 4 oder mehr Zellen umgeben ist. (Überbevölkert) 3. Jede Zelle mit 2 oder 3 Nachbarn überlebt. 4.Jede Zelle mit 3 Nachbarn entsteht. 4.1 Zelluläre Automaten

15 Beispiel: Wien 1.Modell simuliert die Siedlungserweiterung im Stadtumlande als Effekt der Zuwanderung. 2.Städte werden in diskrete räumliche Einheiten (=Zellen) zerlegt: - Grundstücke, - Baublocks, - Gebäude, - u. a. Flächen 3.Nutzungsmuster bilden die Matrix des Zellulären Automaten 4.den Zelle wird ein Zustand zugeordnet (z.B. die Landnutzung) 5.durch festgelegte Regeln kann eine Stadtentwicklung simuliert werden (Landnutzung der Nachbarschaft, Bebauungsdichte, Flächennutzung). Regeln VornutzungNutzungsänderung t0t0 t1t1

16 Die räumliche Datenbasis lieferten digitale Rasterkarten oder auch Fernerkundungsdaten. Die Regeln werden durch empirische Analyseergebnisse definiert (vergangener anthropogener Handlungen). 1.Im Raum Wien: eine Siedlungserweiterung von1968 bis 1999 bevorzugt am Rand von bereits vorhandenen Siedlungen. 2.Diese Gebiete wiesen genügend Freiflächen auf und lagen abseits von Industriegebieten. 3.Min. 4km Entfernung von Bundesstraßen oder Autobahnen. 4.Industriegebieten: eine geringere Entfernung zu Hauptverkehrsstraßen. 5.Ausweitung der Städte wurden zum Teil landwirtschaftliche Flächen umgenutzt. 4.1 Zelluläre Automaten – Beispiel Wien

17 4.2 Agent-Base Modell Dieses Modell ist ein Mikrosimulationsmodelle, in dem Akteure (=Agenten) bzw. Gruppen von Akteuren agieren. Agent:-basiert auf einer Software. -autonomes, reaktives und proaktives Computersystem mit gewissen sozialen Fähigkeiten. -Das System kontrolliert seine Handlungen in gewisser Weise selbst, d.h. reagiert auf Veränderungen seiner Umwelt, ist zu zielgerichtetem Verhalten fähig und kommuniziert mit anderen Agenten seiner Umwelt oder vielleicht mit Menschen. Agentenmodelle simulieren Aktionen einzelner oder mehrerer Individuen

18 4.2 Agent-Base Modell Beispiel: Wien 1.Mit diesem Modellansatz wurde versucht, unterschiedliche Nachfrageverhalten darzustellen (bei der Suche nach neuen Standorten bzw. neue Wohngebiete).→ Modellierung von Siedlungsstrukturen als Ergebnis anthropogener Handlungen. 2.Siedlungsentwicklung durch Migration → Agenten = Migranten 3.Verhalten beruht auf dem Wissen bzw. der Wahrnehmung der Agenten und ist von sozioökonomischen Bedingungen und Wünschen abhängig. → Suchprozesse, die Wohn- und Industriegebiete nach ihrer Attraktivität beurteilt. 4.Daten: Wohnbevölkerungszahlen (1971-2001) Wanderungszahlen (1971-1991) 5.Unterschiedlicher Bildungsstand der Migranten → ergeben sich Unterschiede in ihrer finanziellen Leistungsfähigkeit

19 6. Aus der Leistungsfähigkeit ergeben sich 4 Agentengruppen: - Wohlhabende Haushalte → Ziel: Einfamilienhaus in guter Lage und guter Ausstattung, gute Erreichbarkeit der nächst größeren Stadt. - Mittelstandshaushalte → Ziel: Einfamilienhaus mit geringen Grundstückspreisen und einer ausreichenden Erreichbarkeit. - Relativ wohlhabende Haushalte → Ziel: in einem Geschoss- wohnhaus in guter Lage eine Wohnung zu erhalten. - Mittelstandshaushalte → Ziel: in einem Geschosswohnhaus, in Gebieten mit geringen Grundstückspreisen zu wohnen. 7. Driving Forces: die Kosten; Erreichbarkeit der Kernstädte und deren lokales Arbeitsplatzangebot; die Versorgungsinfrastruktur sowie das Wohnumfeld (z.B. Hanglage, Ruhelage, in der Nähe eines Sees, etc.) 4.2 Agent-Base Modell – Beispiel Wien

20 8.Über stochastische Prozess wird entschieden, ob und wohin gewandert wird, (die einzelnen Bedingungen müssen erfüllt sein). → gesamten Region konnte durch Nachfrage- Wahrscheinlichkeiten differenziert werden 9.Auswahl der Zielgemeinde wird durch Grenzwerte der einzelnen Agentengruppen bestimmt. 10. Attraktive Regionen weisen einen hohen Zustrom an Migranten auf und unattraktive demzufolge einen Geringeren Zusammenfassung: - Agentengruppen wandern entsprechend den Anteile in der Vergangenheit. - haben die Agenten einen geeigneten Standort gefunden, wird das Zentrum dieses Ortes angesteuert - Danach werden in dessen Umkreis geeignete Wohnstandorte geprüft, ob sie den weiteren Kriterien entsprechen (Zelluläre Automaten) 4.2 Agent-Base Modell – Beispiel Wien

21 4.3 CLUE-s Modell CLUE-s: the Conversion of Land Use and its Effects at Small regional extent. Das Vorgängermodell CLUE wurde entwickelt, um Landnutzungsveränderungen zu simmulieren → für Gebiete in Zentral America, Äqudor, China und Java, Indonesien. CLUE konnte nicht für den Regionalen Maßstab angewendent werden → Entwicklung von CLUE-s. Die Simulation basierten auf empirischen Analysen der Gebietseignung in Verbindung mit der Dynamik von Konkurrenz und Interaktion zwischen den Landnutzungssystemen.

22 4.3 CLUE-s Modell Das “non-spatial module” berechnet die Gebietsveränderung aller Landnutzungsart für das gesamte Ebene. (von einfacher Extrapolation bis zu komplexen ökonomischen Modellen) Mit dem zweiten Teil des Modells wird der errechnete Bedarf der LUC auf die verschiedenen Gebiete umgesetzt (Rasterbasiertes System) Das “user-interface” des CLUE-s Modell unterstützt nur die ”spatial allocation of LUC”.

23 4.3 CLUE-s Modell Die 4 Kategorien kreieren eine Reihe von Bedingungen und Möglichkeiten, so dass das Modell die best möglichen Ergebnisse erzielt werden.

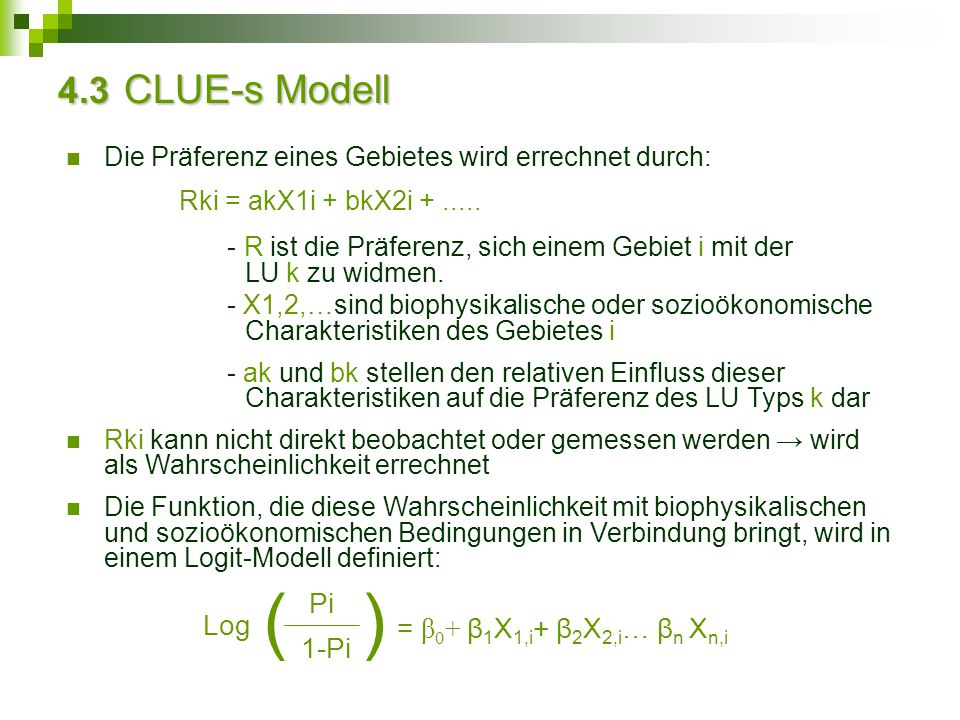

24 4.3 CLUE-s Modell Die Präferenz eines Gebietes wird errechnet durch: Rki = akX1i + bkX2i +..... - R ist die Präferenz, sich einem Gebiet i mit der LU k zu widmen. - X1,2,…sind biophysikalische oder sozioökonomische Charakteristiken des Gebietes i - ak und bk stellen den relativen Einfluss dieser Charakteristiken auf die Präferenz des LU Typs k dar Rki kann nicht direkt beobachtet oder gemessen werden → wird als Wahrscheinlichkeit errechnet Die Funktion, die diese Wahrscheinlichkeit mit biophysikalischen und sozioökonomischen Bedingungen in Verbindung bringt, wird in einem Logit-Modell definiert: Log Pi 1-Pi () = β 0 + β 1 X 1,i + β 2 X 2,i … β n X n,i

25 4.3 CLUE-s Modell Log Pi 1-Pi () = β 0 + β 1 X 1,i + β 2 X 2,i … β n X n,i - Pi ist die Wahrscheinlichkeit, mit der eine Rasterzelle auf einem ausgewählten LU Typ im Gebiet i vorkommt. - X n sind die Gebietsfaktoren - Der Koeffizient β wird durch eine Logistische Regression geschätzt, wobei die aktuelle LU- Verteilung als abhängige Variable genutzt wird.

26 Inhalt 1 Einführung 2 Ursachen der Landnutzungsveränderung 3 Erfassung und Analyse von Veränderungsprozessen 3.1 Multitemporale Bildverarbeitung 3.2 Multispektrale Klassifizierung 4 Modellkonzepte und Anwendungen 4.1 Zelluläre Automaten 4.2 Agent-Base Modell 4.3 CLUE-s Modell 5 Zusammenfassung

27 Der Einfluss des Menschen ist in der Landnutzung bedeutend Diese Handeln muss im Bereich der Modellierung mit berücksichtigt werden Um die jeweiligen Modelle zu kalibrieren, sind jeweils auch Daten aus der Vergangenheit notwendig Diese werden durch die seit Jahren durchgeführten Aufzeichnungen (Flugzeug & Satelliten) erstellt Die Modelle dienen der Simulation von Veränderungsprozessen und sind zur Erstellung zukünftige Szenarien relativ gut geeignet, wobei sie immer weiteren Entwicklungen unterliegen, um genauere Vorhersagen der Zukunft machen zu können. Vielen Dank für die Aufmerksamkeit
