1 Ein Referat von Robert Becker
JPEG / JFIF Ein Referat von Robert Becker

2 JPEG JFIF JPEG (Joint Photographic Experts Group) Komitee, setzt sich aus den Organisationen ISO und CCITT zusammen. Traten erstmals 1986 zusammen. 1992 dann der JPEG Standard JPEG 2000 ist der neueste Standard JFIF (JPEG File Interchange Format) ist das eigentliche Grafikformat, die Implementierung des Standards Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

3 JPEG JFIF Ziele: Kompressionsverfahren ohne Datenverlust
(lossless mode) Kompressionsverfahren mit Datenverlust, aber einstellbarer Kompressionsrate Vertretbare Komplexität Auf alle unbewegten Bilder anwendbar, ohne Beschränkung der Farbtiefe Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

4 Kompression mit Verlusten
Konvertierung des Bildes in den YUV-Farbraum Farb-Subsampling, Aufteilung in Blöcke Diskrete Cosinustransformation (DCT) Quantisierung der DCT-Koeffizienten Serialisierung der Koeffizienten in ZickZack-Anordnung Codierung der Koeffizienten Huffmancodierung Arithmetische Codierung Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

5 Der YUV-Farbraum Normalerweise in RGB, CYM, ...
3 Basen im Farbenraum  Farbmodell Auge kann Helligkeitsunterschiede besser erkennen als Farbunterschiede  Helligkeit-Farbigkeit-Modell JPEG lässt die Wahl des Modells frei In JFIF ist das Helligkeit-Farbigkeit-Modell YUV festgelegt Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

6 Das YUV-Modell Y ist die Luminanz
U die Farbabweichung in Richtung Rot (Chrominanz) V die Farbabweichung in Richtung Blau (Chrominanz) Um Farbwerte in RGB-Darstellung in YUV umzurechnen, braucht man folgende Formel: Die Formel für die Rücktransformation Ist wie folgt: Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

7 Farbsubsampling / Aufteilen in Blöcke
Kleine Unterschiede in U und V sind für das Auge nur schwer wahrzunehmen Farbsubsampling = Werte für U und V werden in 2x2 Blöcken gespeichert Weiterhin werden die Pixelwerte in 8x8 Blöcke aufgeteilt und getrennt bearbeitet Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

8 Diskrete Cosinus Transformation (DCT)
DCT verwandt mit der Fourier Transformation DCT: IDCT (Inverse DCT): Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

9 Diskrete Cosinus Transformation (DCT)
8x8 Block = diskretes Signal von 64 Werten Werte sind abhängig von den 2 räumlichen Dimensionen x und y Pixel (IDCT) DCT Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

10 Diskrete Cosinus Transformation (DCT)
Werte werden in ihr Spektrum transformiert, auf eine Basis von 64 orthogonalen, diskreten Signalen Koeffizienten bilden die Ausgabewerte Der DC (Direct Current) Wert ist der Durchschnitt der 64 Werte mal 8 (Gleichstromkoeffizient) DC - Wert AC - Werte Die AC (Alternating Current) Werte speichern die Veränderungen zum DC (Wechselstromkoeffizient) Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

11 Diskrete Cosinus Transformation (DCT)
Beispiele DCT IDCT Resultat Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

12 Diskrete Cosinus Transformation (DCT)
Beispiele DCT IDCT Resultat Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

13 Diskrete Cosinus Transformation (DCT)
Beispiele DCT IDCT Resultat Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

14 Diskrete Cosinus Transformation (DCT)
Beispiele DCT IDCT Resultat Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

15 Diskrete Cosinus Transformation (DCT)
Beispiele DCT IDCT Resultat Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

16 Diskrete Cosinus Transformation (DCT)
Beispiele DCT IDCT Resultat Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

17 Quantisierung DCT-Werte werden durch einen Wert aus der Quantisierungsmatrix geteilt und danach gerundet Rückwärts muss der DCT-Wert nur mit dem Wert aus der Quantisierungsmatrix multipliziert werden Hier entsteht Verlust! Individuelle Einstellung der Q-Werte Möglich Quantisierungsmatrix Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

18 Quantisierung Beispiel DCT Werte vor Quantisierung
Quantisierungsmatrix DCT Werte nach Quantisierung Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

19 Serialisierung Daten werden im Zick-Zack Muster serialisiert
Der DC Wert wird als Differenz zum DC-Wert des vorherigen 8x8 Blocks gespeichert Der lineare Datenstrom kann danach noch Lauflängen codiert werden Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

20 Codierung Huffman-Codierung vs. Arithmetische Codierung
HC erstellt eine HuffmanCodeTabelle, Die mit übertragen werden muss AC erzielt 5 – 10 % bessere Ergebnisse bei der Komprimierung AC ist jedoch komplexer als HC und benötigt so mehr Rechenleistung Für AC fallen in vielen Fällen Lizenzgebühren an  JFIF benutzt Huffman-Codierung Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

21 Operationsmodi Sequential Mode Progressive Mode Hierarchical Mode
Die Bilddaten werden sequentiell von links oben bis rechts unten codiert beste Komprimierung & am einfachsten zu implementieren Progressive Mode Bilddaten werden in mehreren Durchgängen codiert Koeffizienten mit den niedrigsten Frequenzen zuerst Koeffizienten immer genauer Hierarchical Mode Bilder stehen in gröberen Auflösungen zur Verfügung Bilder werden hierarchisch mit immer besser Auflösung geladen Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

22 Codierung – Decodierung
Zusammenfassung Codierung – Decodierung Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

23 JFIF (JPEG File Interchange Format)
plattformunabhängig YUV - Farbmodell Besteht aus JPEG-Daten + Informationen zum Entpacken Einzelne Teile werden durch Makierungen eingeleitet Jede Makierung hat 2 Byte – das erste Byte ist immer FF – das Zweite immer größer 0 (0xFFD8) (0xFFE0) (0xFF**) (0xFFDA) (0xFFD9) Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

24 JFIF (JPEG File Interchange Format)
SOI - Start Of Image (0xFFD8) Markiert den Anfang der Datei, vorhergehende Bits werden ignoriert APP0 - APPlication (0xFFE0) z.B. JFIF0 Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

25 JFIF (JPEG File Interchange Format)
Optionale Beschreibungsblöcke DQT - Define Quantisation Table (0xFFDB) Für jede Quantisierungstabelle muss ein eigener Eintrag gemacht werden Die 4 Bit nach der Präzision bestimmen dann die Nummer des Eintrags Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

26 JFIF (JPEG File Interchange Format)
Optionale Beschreibungsblöcke DHT - Define Huffman Table (0xFFC4) Für jede Huffmantabelle muss ein eigener Eintrag gemacht werden Zählwerte geben an, wieviele Codes mit i Bit vorkommen Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

27 JFIF (JPEG File Interchange Format)
Optionale Beschreibungsblöcke SOF - Start Of Frame (0xFFC) Rahmendaten über das Bild Index in der Markierung ist eine Identifikation des Bildrahmens Teilt unter anderem den Modus mit in dem codiert wird (Möglichkeiten: 1-3, 5-7, 9-11, 13-15) Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

28 JFIF (JPEG File Interchange Format)
SOS - Start Of Scan (0xFFDA) Hier beginnt der Bit-Strom Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

29 JFIF (JPEG File Interchange Format)
EOI - End Of Image (0xFFD9) Markiert das Ende der Datei, nachfolgende Bits werden ignoriert Aufbau: SOI APP0 Länge, Kennung, ... DQT Länge, Präzision, ... SOF0 Länge, Genauigkeit, ... DHT Länge, Index, ... SOS Länge, Bitstrom, ... EOI Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

30 JPEGs (JFIFs) erstellen
Variable Kompressionsstufen Wird vom Programm bereit gestellt Andere mögliche Optionen: Feinere Kompressionsstufen Vorschaubild Progressive Mode (Mehrere Durchgänge) Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

31 JPEGs (JFIFs) erstellen
Mit Vorschaubild und feineren Kompressionsstufen Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

32 Beispiele JPEG Vergleich Hohe Kompression 26 KB Mittlere Kompression
Niedrige Kompression 11 KB Doppelte Kompression 12 KB Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

33 Beispiele JPEG – GIF Vergleich JPEG (Hoch) 14 KB GIF (53 Farben) 11 KB
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

34 Beispiele JPEG – GIF Vergleich JPEG (Hoch) 17 KB JPEG (Niedrig) 14 KB
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

35 Beispiele JPEG – GIF Vergleich JPEG (Mittel) 6 KB GIF (256) 14 KB
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

36 Beispiele JPEG – GIF Vergleich JPEG (Hoch) GIF (256) 26 KB 6 KB
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

37 Beispiele JPEG – GIF Vergleich JPEG (Niedrig) JPEG (Mittel) 7 KB 9 KB
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

38 Beispiele JPEG – GIF Vergleich JPEG (Niedrig) JPEG (Mittel) 7 KB 9 KB
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

39 Beispiele JPEG – GIF Vergleich
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

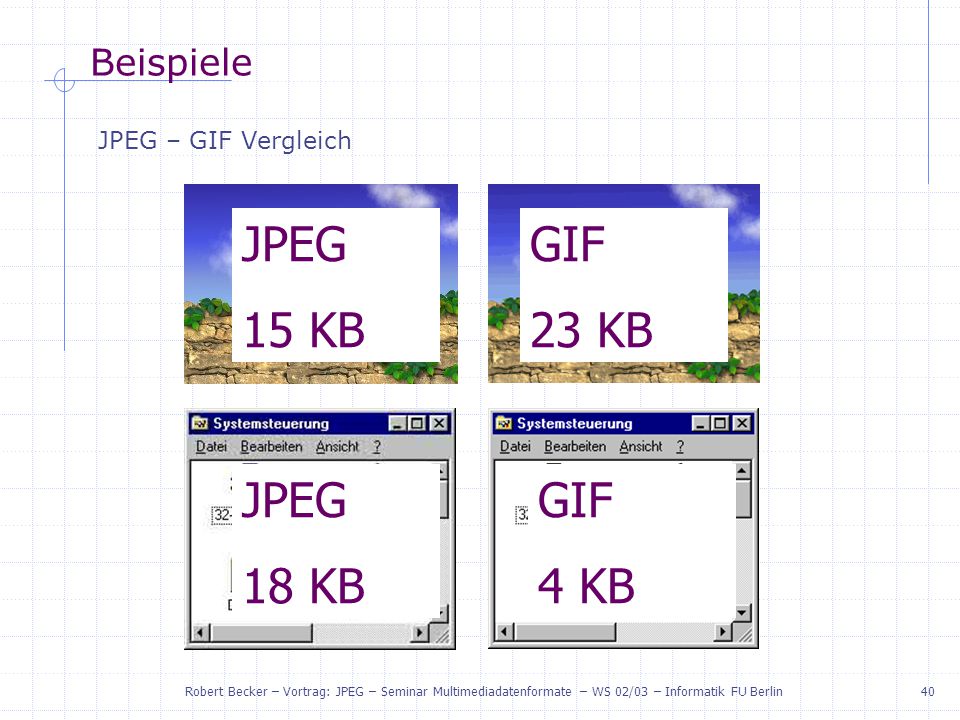

40 JPEG 15 KB GIF 23 KB JPEG 18 KB GIF 4 KB Beispiele
JPEG – GIF Vergleich JPEG 15 KB GIF 23 KB JPEG 18 KB GIF 4 KB Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

41 Vergleich JPEG – GIF Vergleich
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

42 Beispiele JPEG – GIF – PNG Vergleich JPEG (Mittel) 26 KB GIF (256)
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

43 Beispiele JPEG – GIF – PNG Vergleich JPEG (Mittel) 26 KB GIF (256)
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

44 Beispiele JPEG – GIF – PNG Vergleich
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

45 JPEG 2000 – Ein Ausblick Wavelets (Diskrete Wavelet Transformation)
4 verschiedene Progressive Modes (Qualität, Auflösung, Position, Farbe) Skalierte Quantisierung Arithmetische Codierung Unterteilt Bild nicht mehr in Blöcke  keine Artefakte mehr Automatische Fehlerkorrektur für Datenübertragung Notwendigkeit für JPEG2000 besteht nicht unbedingt  fraglich ob es sich durchsetzt Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

46 Wavelets – Ein Rückblick
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

47 Wavelets – Ein Rückblick
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

48 JPEG 2000 – Beispiele JPEG – 16 KB JPEG2000 – 16 KB
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

49 JPEG 2000 – Beispiele JPEG – 16 KB JPEG2000 – 16 KB
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

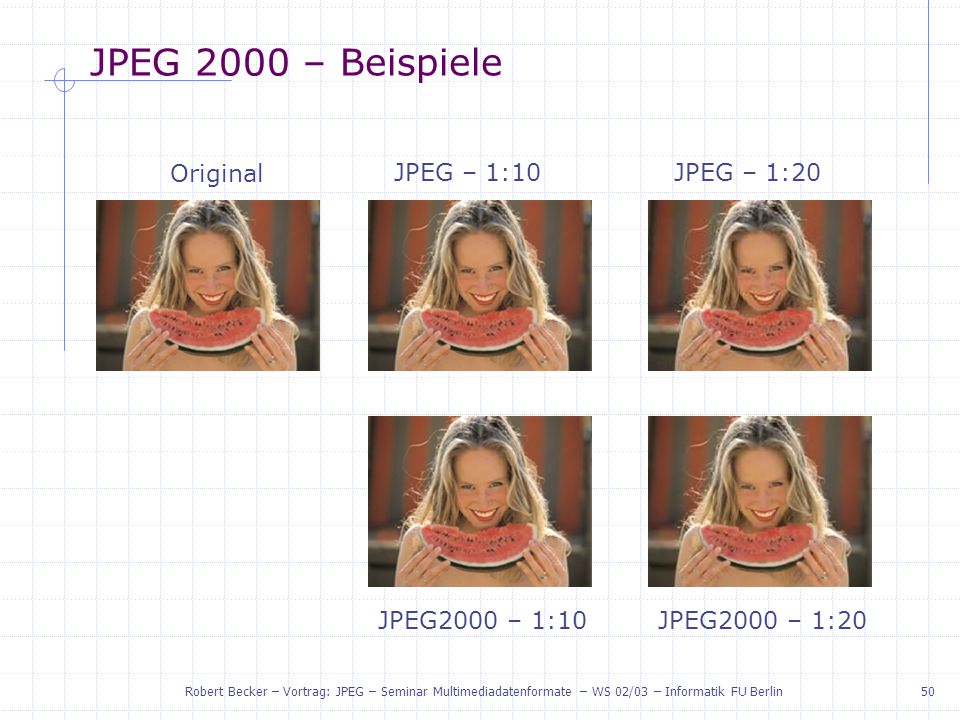

50 JPEG 2000 – Beispiele Original JPEG – 1:10 JPEG – 1:20 JPEG2000 – 1:10
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

51 JPEG 2000 – Beispiele JPEG – 1:50 JPEG2000 – 1:50 JPEG2000 – 1:100
Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

52 JPEG 2000 – Beispiele Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

53 JPEG 2000 – Beispiele Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

54 JPEG 2000 – Beispiele Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin

55 Literatur BMP_JPEG_MPEG/index.htm Und viele mehr... (http://www.google.de) Robert Becker – Vortrag: JPEG – Seminar Multimediadatenformate – WS 02/03 – Informatik FU Berlin
