1 Herzlich Willkommen in der Moorhalle

2 Ing.- Büro Potthoff seit 10 Jahren in Tostedt ansässig Seit Anfang des Jahres Ing.- Büro Potthoff + Köhler 2 angestellte Ingenieure 1 Administratorin 1 Werkstudentin Vorstellung des Büros

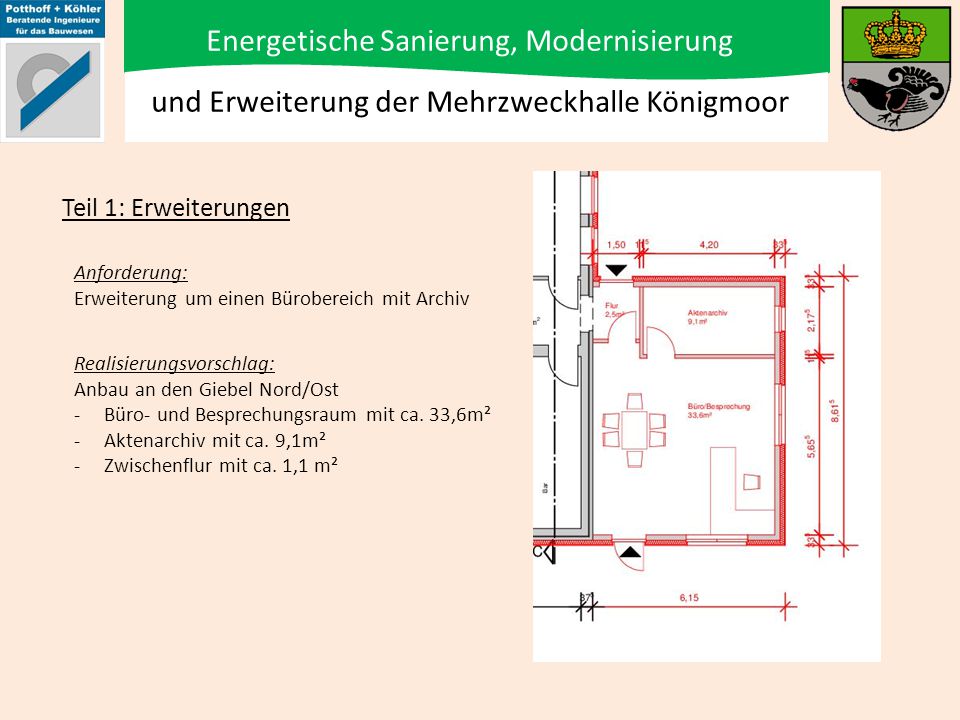

3 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Anforderung: Erweiterung um einen Bürobereich mit Archiv Teil 1: Erweiterungen Realisierungsvorschlag: Anbau an den Giebel Nord/Ost -Büro- und Besprechungsraum mit ca. 33,6m² -Aktenarchiv mit ca. 9,1m² -Zwischenflur mit ca. 1,1 m²

4 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Anforderung: Erweiterung des Geräteraumes Teil 1: Erweiterungen Realisierungsvorschlag: Anbau an Nord/West Fassade -Geräteraumerweiterung mit ca. 36,2m²

5 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Maßnahmenkatalog Teil 2: Energetische Sanierung Dämmen der Außenwände -Vorhangfassade Faserzementplatten -Klinkerriemchen

6 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Maßnahmenkatalog Teil 2: Energetische Sanierung Dämmen der Außenwände -Vorhangfassade Faserzementplatten -Klinkerriemchen Dämmen der Decken zum Dach -Nicht begehbar: Mineralische Dämmung -Begehbar: Trockenstrich-Verbundplatten

7 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Maßnahmenkatalog Teil 2: Energetische Sanierung Austausch aller Fenster und Türen -Kunststoffprofilrahmen mit 3-Scheiben Verglasung -Fensterfront Sporthalle: PR-Konstruktion mit 2 Türen und 4 Doppelflügelfenstern

8 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Maßnahmenkatalog Teil 2: Energetische Sanierung Überarbeitung der Anlagentechnik -Erhalt der Heizungsanlage -Erneuerung der Fußbodenheizung Sanitärbereich -Abluftanlage Sanitärbereiche -Lüftungsanlage mit WRG Sporthalle -Deckenstrahlplatten Sporthalle -Stellenweise neue Heizkörper -Neue Thermostatventile restliche Heizkörper -Abluftanlage für Versammlungsraum -Erneuerung der Beleuchtung

9 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Maßnahmenkatalog Teil 3: Modernisierung Außengestaltung -Entfall Walmdachflächen -Neue Dacheindeckung (Betondachsteine) -Giebel mit Faserzementschalung -Verschattungseinrichtung für Sporthalle -Vergrößerung Eingangsvordach (Satteldach) -Kleines Vordach vor Büroanbau

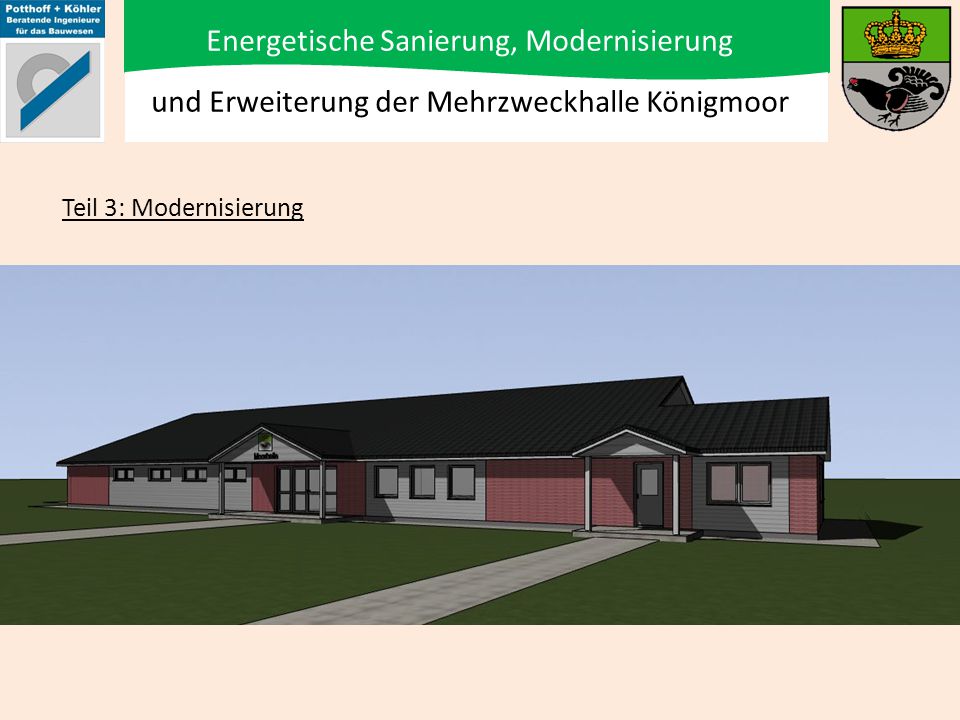

10 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Teil 3: Modernisierung

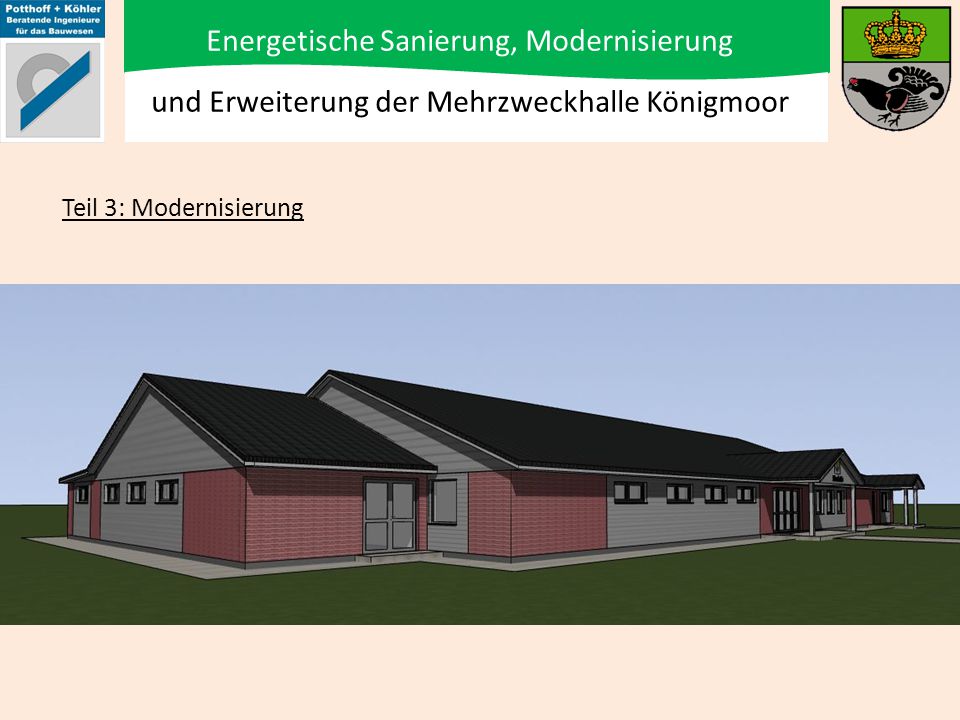

11 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Teil 3: Modernisierung

12 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Teil 3: Modernisierung

13 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Teil 3: Modernisierung

14 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Maßnahmenkatalog Teil 3: Modernisierung Innengestaltung -Vollständige Sanierung der Sanitärbereiche

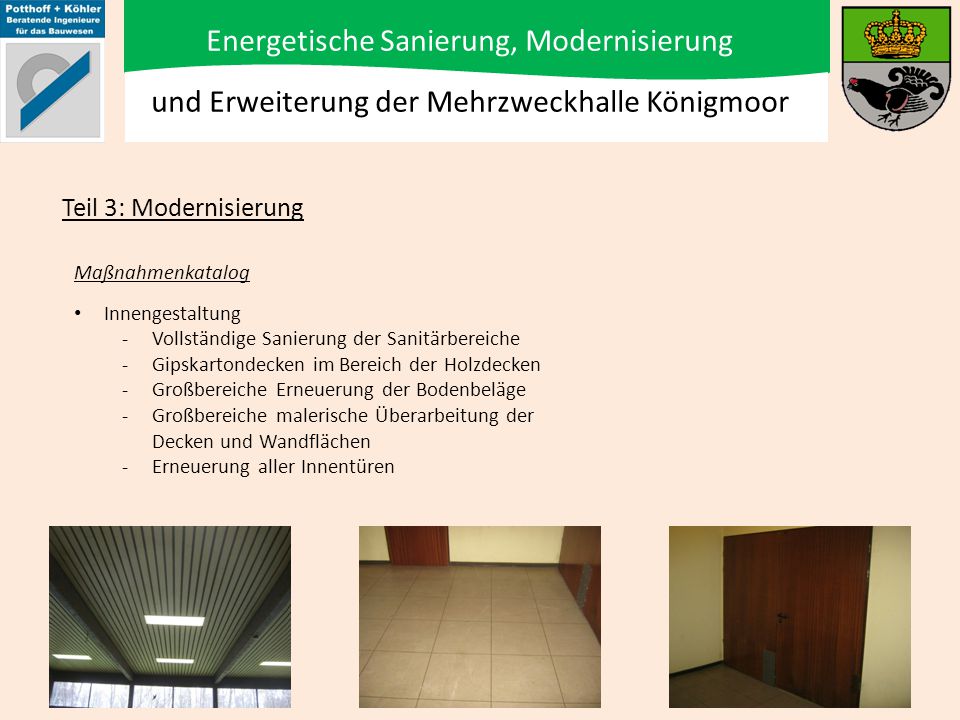

15 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Maßnahmenkatalog Teil 3: Modernisierung Innengestaltung -Vollständige Sanierung der Sanitärbereiche -Gipskartondecken im Bereich der Holzdecken -Großbereiche Erneuerung der Bodenbeläge -Großbereiche malerische Überarbeitung der Decken und Wandflächen -Erneuerung aller Innentüren

16 Energetische Sanierung, Modernisierung und Erweiterung der Mehrzweckhalle Königmoor Maßnahmenkatalog Teil 3: Modernisierung Sonstige Maßnahmen -Überarbeitung und Erneuerung der Elektroinstallation -Notbeleuchtung -Präsenzmelder für die Beleuchtung -Installation Behinderten-WC -Entrauchungsschächte Sporthalle (Oberlicht)

17 VIELEN DANK FÜR IHRE AUFMERKSAMKEIT
