1 Self-Locking Hydraulic Clamp and support elements Self-Locking Clamp and Support Elements

2 Self-Locking Hydraulic Clamp and support elements  Verklemmbare Spann- und Stützelemente finden ihren Einsatz in folgenden Anwendungen:  Externes hydraulisches Spannen für Bearbeitungsmaschinen ohne eigene Spannhydraulik  Fertigungssysteme mit Palettenspeichern  Transferstrasse mit Werkstückträgersystemen  Rundtaktmaschinen  In Bearbeitungssystemen, wo der Spanndruck nicht aufrecht erhalten werden kann.  Wenn Bearbeitungskraft gegen die Wirkrichtung des Spannelementes gerichtet sind.

3 Self-Locking Hydraulic Clamp and support elements -Application Examples- Bearbeitung gegen das SpannelementFertigungssysteme mit Palettenspeichern

4 Self-Locking Hydraulic Clamp and support elements  Auswahl der verfügbaren Elemente  Blockspannpratze  Abstützelement  Spann- und Stützelemente  Schwenkspanner (auf Anfrage)  Blockzylinder (auf Anfrage)

5 Self-Locking Hydraulic Clamp and support elements -Clamping principle with lock Klemmkolben Kolbenstange Der Klemmkolben wird hydraulisch selbsthemmend verklemmt und gelöst. Durch die Keilschräge wird die Kolbenstange an einer tangentialen Abflachung radial kraftschlüssig geklemmt. Vorteile: Keine axialen Einflüsse Klemmung über den gesamten Hub Lösedruck < Klemmdruck Lösen

6 Self-Locking Hydraulic Clamp and support elements -Comments- Schwenkspanner Abstützelement Blockzylinder

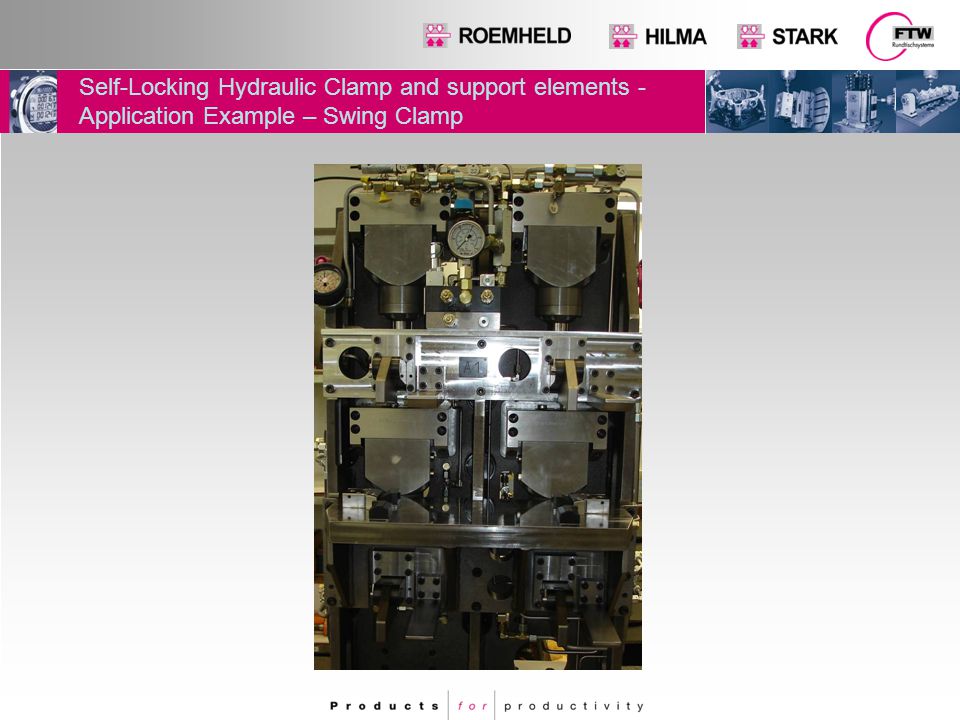

7 Self-Locking Hydraulic Clamp and support elements - Application Example – Swing Clamp

8 Der Klemmkolben wird hydraulisch verklemmt und gelöst. Durch die Keilschräge und die V-Nut wird die Kolbenstange kraft- und formschlüssig geklemmt. Vorteile: Großer Keilwinkel, somit relativ großer Hub Klemmung durch Formschluss Lösedruck < Klemmdruck Self-Locking Hydraulic Clamp and support elements – Clamping principle with wedge action Klemmkolben Kolbenstange Lösen

9 Self-Locking Hydraulic Clamp and support elements – -principle of operation- EinsteckausführungBlockausführung

10 Self-Locking Hydraulic Clamp and support elements – -Application Example-
