Maschinenüberwachungssystem auf Basis von SMS und Internet von Thomas Böhm.

Ähnliche Präsentationen


Präsentation zum Thema: "Maschinenüberwachungssystem auf Basis von SMS und Internet von Thomas Böhm."—  Präsentation transkript:

1 Maschinenüberwachungssystem auf Basis von SMS und Internet von Thomas Böhm

2 Trumatic 260FMC Automatische Blechbearbeitung 24 Stunden Betrieb Was geschieht im Fehlerfall? Thomas Böhm2 Ausgangssituation

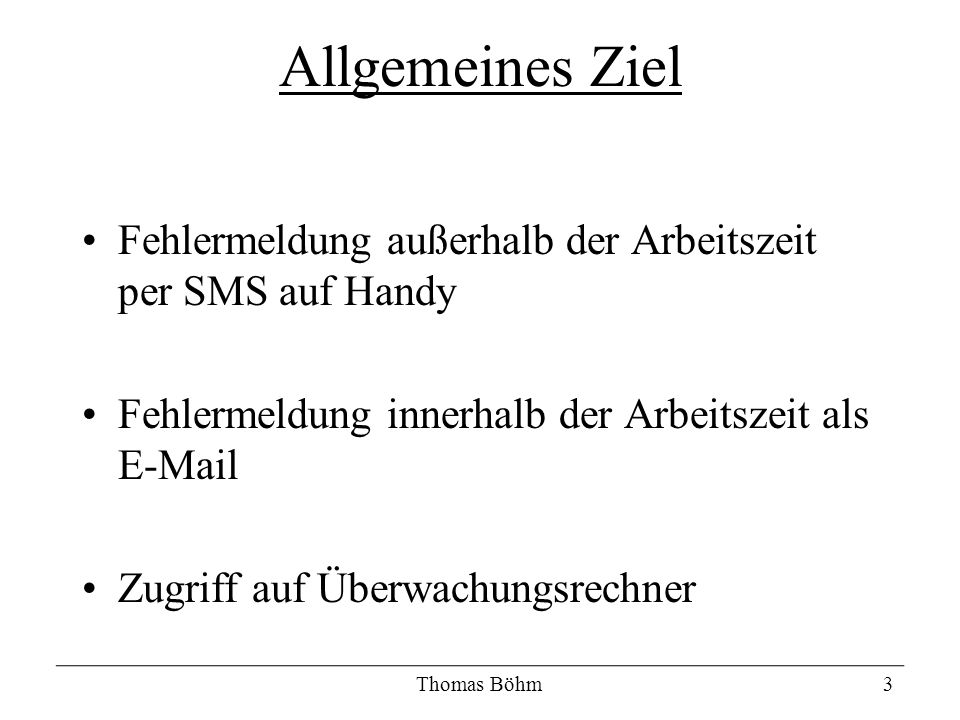

3 Fehlermeldung außerhalb der Arbeitszeit per SMS auf Handy Fehlermeldung innerhalb der Arbeitszeit als Zugriff auf Überwachungsrechner Thomas Böhm3 Allgemeines Ziel

4 Paralleles Kabel von TC260 überwachen Bitmuster analysieren Kommunikationsaufgaben bewältigen (Interneteinwahl, SMS oder verschicken und Internetseitenaufruf) Thomas Böhm4 Problemstellung

5 Installation direkt an der Maschine Anschluss für paralleles Kabel ISDN-Anschluss und ISDN-Karte Datenbank für Mitarbeiterdaten und Zeitdaten Internetseite auf Überwachungsrechner (lokal) Internetseite kombiniert mit Internetdatenbank (global) Überwachungskamera mit Anschlussmöglichkeit Thomas Böhm5 Einsatzumgebung

6 Thomas Böhm6 Anschluss Paralleles Kabel Video Kabel ISDN Kabel TC260 Überwachungs- kamera ISDN-DoseMitarbeiterhandy Überwachungsrechner Funkverbindung

7 Thomas Böhm7 Ablauf SMS verschicken TC260 ISDN-DoseMitarbeiterhandy Überwachungsrechner Bitmuster Fehlerbitmuster SMS verschicken

8 Thomas Böhm8 Nachricht auf Handy

9 Thomas Böhm9 Interneteinwahl Mitarbeiterrechner Überwachungsrechner Internet Weiterleitungsseite IP-Adresse von Ü-Rechner Connect-SeiteIP Adresse

10 Hauptseite Überwachungsrechner Kamerabild Anmeldeseite Überwachungsrechner Weiterleitungsseite Anmeldung Weiterleitungsseite Thomas Böhm10 Mitarbeiterrechner Gemeldete und ungemeldete Ereignisse

11 Thomas Böhm11 Internetabwahl Mitarbeiterrechner Überwachungsrechner Internet Weiterleitungsseite Ü-Rechner nicht online Disconnect-SeiteIP Adresse

12 Effiziente Nutzung der TC260 Direkte Entscheidungen Erweiterbarkeit Vorabinformation Mehrere Maschinen Alles direkt aufs Handy (UMTS) Thomas Böhm12 Ausblick
