Katalyse (Arbeitsblatt)

Präsentation zum Thema: "Katalyse (Arbeitsblatt)"—  Präsentation transkript:

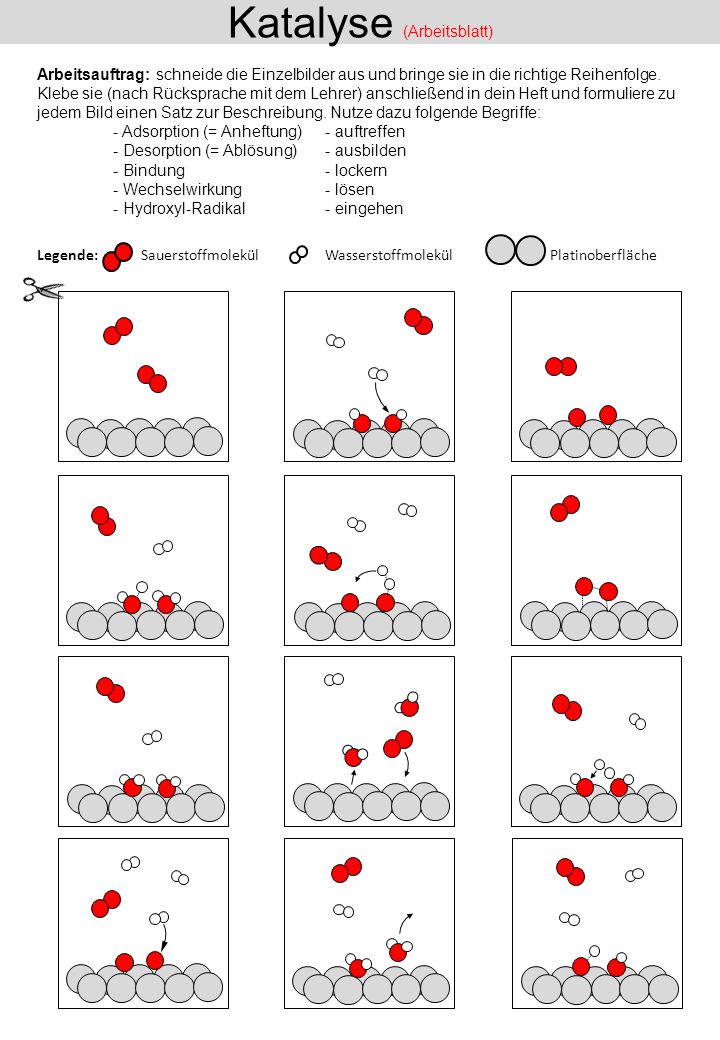

1 Katalyse (Arbeitsblatt)
Arbeitsauftrag: schneide die Einzelbilder aus und bringe sie in die richtige Reihenfolge. Klebe sie (nach Rücksprache mit dem Lehrer) anschließend in dein Heft und formuliere zu jedem Bild einen Satz zur Beschreibung. Nutze dazu folgende Begriffe: - Adsorption (= Anheftung) - auftreffen - Desorption (= Ablösung) - ausbilden - Bindung - lockern - Wechselwirkung - lösen - Hydroxyl-Radikal - eingehen Legende: Sauerstoffmolekül Wasserstoffmolekül Platinoberfläche

2 (richtige Reihenfolge)
Katalyse Lösung (richtige Reihenfolge) 1 Sauerstoff-Moleküle aus der Luft treffen auf die Platin-Oberfläche und heften sich dort an (Adsorption von Sauerstoff-Mole-külen). 2 Die Bindung zwischen den Sauer-stoff-Atomen eines Moleküls wird infolge der Wechselwirkung mit der Elektronen-wolke der Platin-Atome gelockert. 3 Die Bindung zwischen den Sauerstoff-Atomen ist vollständig gelöst. Einzelne Sauerstoff-Atome sind an die Platin-Oberfläche adsorbiert. 4 Wasserstoff-Mole-küle treffen auf die Platin-Oberfläche. Sie treten in Wechselwirkung mit den Sauerstoff-Atomen. 5 Die Bindung zwischen den Wasserstoff-Atomen wird gelockert. Ein Wasserstoff-Atom kann so in Wechsel-wirkung mit einem weiteren Sauerstoff-Atom treten. 6 Die Atombindung zwischen den Wasser-stoff-Atomen ist gelöst. Es wurden Bindungen zwischen Wasserstoff- und Sauerstoff-Atomen geknüpft. Es liegen zwei Hydroxyl-Radikale vor. 7 Weitere Wasserstoff-Moleküle treffen auf der Platin-Oberfläche auf. Sie treten in Wechselwirkung mit den Hydroxyl-Radikalen 8 Die Bindung zwischen den Wasserstoff-Atomen wird gelockert. Gleichzeitig wird eine Bindung zwischen Wasserstoff-Atomen und Sauerstoff-Atomen ausgebildet. 9 Es bilden sich Wassermoleküle. 10 Die Platin-Oberfläche ist mit Wasser-Molekülen belegt. 11 Aufgrund geringer Wechselwirkung mit der Elektronenwolke der Platin-Atome lösen sich die Wassermoleküle von der Platin-Oberfläche ab (Desorption). 12 Die freien Adsorptionsplätze werden von Sauerstoff-Molekülen belegt.

3 Vorlage für Kärtchen Vorderseite, grafisch volle Variante
Katalyse Vorlage für Kärtchen Vorderseite, grafisch volle Variante Arbeitsauftrag: schneide die Einzelbilder aus und bringe sie in die richtige Reihenfolge. Klebe sie (nach Rücksprache mit dem Lehrer) anschließend in dein Heft und formuliere zu jedem Bild einen Satz zur Beschreibung. Nutze dazu folgende Begriffe: - Adsorption (= Anheftung) - auftreffen - Desorption (= Ablösung) - ausbilden - Bindung - lockern - Wechselwirkung - lösen - Hydroxyl-Radikal - eingehen Legende: Sauerstoffmolekül Wasserstoffmolekül Platinoberfläche

4 Falls eine Lösung auf der Rückseite gewünscht ist
Katalyse Vorlage für Kärtchen Falls eine Lösung auf der Rückseite gewünscht ist Die Bindung zwischen den Sauerstoff-Atomen ist vollständig gelöst. Einzelne Sauerstoff-Atome sind an die Platin-Oberfläche adsorbiert. 3 Weitere Wasserstoff-Moleküle treffen auf der Platin-Oberfläche auf. Sie treten in Wechselwirkung mit den Hydroxyl-Radikalen 7 Sauerstoff-Moleküle aus der Luft treffen auf die Platin-Oberfläche und heften sich dort an (Adsorption von Sauerstoff-Mole-külen). 1 Die Bindung zwischen den Sauer-stoff-Atomen eines Moleküls wird infolge der Wechselwirkung mit der Elektronen-wolke der Platin-Atome gelockert. 2 Die Bindung zwischen den Wasserstoff-Atomen wird gelockert. Ein Wasserstoff-Atom kann so in Wechsel-wirkung mit einem weiteren Sauerstoff-Atom treten. 5 Es bilden sich Wassermoleküle. 9 Die Bindung zwischen den Wasserstoff-Atomen wird gelockert. Gleichzeitig wird eine Bindung zwischen Wasserstoff-Atomen und Sauerstoff-Atomen ausgebildet. 8 Die freien Adsorptionsplätze werden von Sauerstoff-Molekülen belegt. 12 Die Platin-Oberfläche ist mit Wasser-Molekülen belegt. 10 Die Atombindung zwischen den Wasser-stoff-Atomen ist gelöst. Es wurden Bindungen zwischen Wasserstoff- und Sauerstoff-Atomen geknüpft. Es liegen zwei Hydroxyl-Radikale vor. 6 Aufgrund geringer Wechselwirkung mit der Elektronenwolke der Platin-Atome lösen sich die Wassermoleküle von der Platin-Oberfläche ab (Desorption). 11 Wasserstoff-Mole-küle treffen auf die Platin-Oberfläche. Sie treten in Wechselwirkung mit den Sauerstoff-Atomen. 4

5 Vorlage für Kärtchen, Vorderseite grafisch vereinfachte Variante
Katalyse Vorlage für Kärtchen, Vorderseite grafisch vereinfachte Variante Arbeitsauftrag: schneide die Einzelbilder aus und bringe sie in die richtige Reihenfolge. Klebe sie (nach Rücksprache mit dem Lehrer) anschließend in dein Heft und formuliere zu jedem Bild einen Satz zur Beschreibung. Nutze dazu folgende Begriffe: - Adsorption (= Anheftung) - auftreffen - Desorption (= Ablösung) - ausbilden - Bindung - lockern - Wechselwirkung - lösen - Hydroxyl-Radikal - eingehen Legende: Sauerstoffmolekül Wasserstoffmolekül Platinoberfläche
