1 V.L.M. bvba Produkt Präsentation 0 Patentierte®, verstellbare Matrizen von VLM Die beste Wahl für variable Blechbiegearbeiten Henk FeijenTechnischer Director Pim EngelsCommerzieller Director

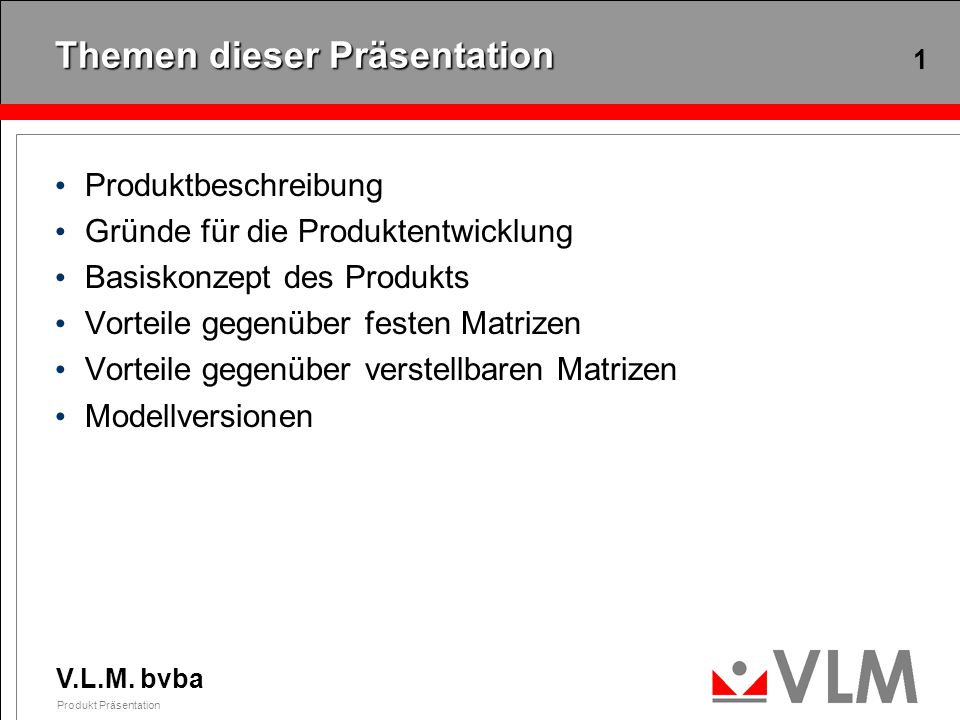

2 V.L.M. bvba Produkt Präsentation 1 Themen dieser Präsentation Produktbeschreibung Gründe für die Produktentwicklung Basiskonzept des Produkts Vorteile gegenüber festen Matrizen Vorteile gegenüber verstellbaren Matrizen Modellversionen

3 V.L.M. bvba Produkt Präsentation 2 Produktbeschreibung Eine verstellbare Matrize: mit breitem Anwendungsbereich an heutigen und neuen Abkantpressen einsetzbar für hohe Präzision und Wiederholbarkeit über lange Zeit hinweg mit austauschbaren Komponenten zu einem sehr erschwinglichen Preis

4 V.L.M. bvba Produkt Präsentation 3 Wass ist das Produkt

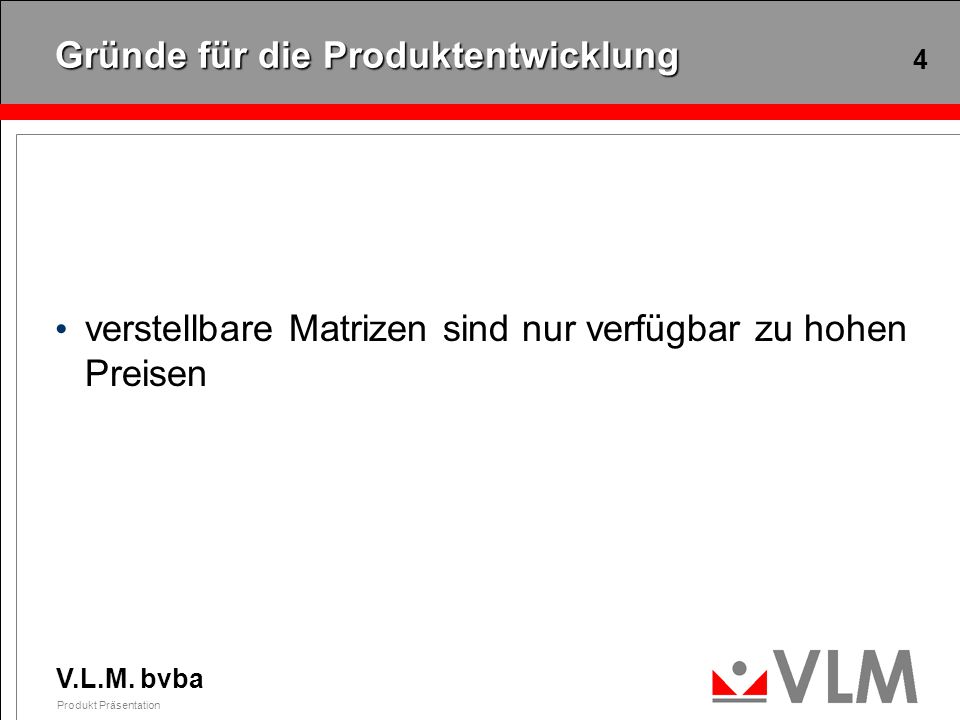

5 V.L.M. bvba Produkt Präsentation 4 Gründe für die Produktentwicklung verstellbare Matrizen sind nur verfügbar zu hohen Preisen

6 V.L.M. bvba Produkt Präsentation 5 Basiskonzept des Produkts Die Hauptstruktur der Matrize ist sehr einfach: Sie besteht aus mehreren Elementen desselben Typs

7 V.L.M. bvba Produkt Präsentation 6 Vorteile gegenüber feste Matrizen Große Einsparung bei der Anzahl Matrizen Mit nur einer einzigen Matrize hat der Anwender die Möglichkeit, die verschiedenen Blechstärken zu biegen, die zu den Modellspezifikationen gehören Die optimale V-Öffnung wählen Die einfache Verstellbarkeit ermöglicht es, eine Matrizenöffnung (V- Öffnung) zu wählen, die am besten zu dem Biegematerial passt. Bei einer Veränderung der Blechstärke ist ein Wechsel des Unterwerkzeugs nicht nötig Großer V-Winkel Je nach Matrizentyp und Materialdicke kann der V-Winkel bis zu 30 Grad betragen

8 V.L.M. bvba Produkt Präsentation 7 Vorteile gegenüber feste Matrizen Höhere Wirkungsgrad der Druckkraft Durch die Verwendung gehärteter drehbarer Biegeachsen kann die Druckkraft im Vergleich zu konventionellen Matrizen um bis zu 30 % reduziert werden Kurze Einstellungszeit Der Stillstand Ihrer Abkantpresse beim Werkzeugwechsel kann bis zu 30% verringert werden. Die gewünschten Distanzleisten lassen sich einfach und schnell austauschen Größere Produktivität Die Verwendung einer Matrize mit der optimalen V-Öffnung optimiert die Presskraft und ermöglicht mehr Blechbearbeitungen

9 V.L.M. bvba Produkt Präsentation 8 Vorteile gegenüber feste Matrizen Höhere Qualität des Werkstücks Durch die gehärteten und drehbaren Biegeachsen treten an dem Material, das gebogen werden soll, keine Beschädigungen auf. Auch Ablagerungen auf den Biegeachsen werden verhindert Universell einsetzbar Die Matrizen können sowohl auf neuen als auch auf bestehenden Abkantpressen benutzt werden Modular einsetzbar Modular einsetzbar bedeutet: nicht unbedingt über die gesamte Länge der Abkantpresse

10 V.L.M. bvba Produkt Präsentation 9 Vorteile gegenüber feste Matrizen Niedrige Wartungskosten Die Präzision von Matrizen verringert sich durch Abnutzung und Beschädigungen. Da diese Matrize aus nur wenigen, sehr einfach austauschbaren Komponenten besteht, können diese beschädigten Teile vom eigenen technischen Dienst schnell ausgetauscht werden. Die kostspielige Nachbearbeitung ganzer Matrizenteile mit dem entsprechenden Zeitverlust und Produktionsausfall gehören somit der Vergangenheit an Auf reibungsloses Biegen vorbereitet Der Entwurf ist auf die Aufnahme eines reibungslosen Systems vorbereitet

11 V.L.M. bvba Produkt Präsentation 10 Vorteile gegenüber bestehende verstellbare Matrizen Der Preis Unübertroffen Gröbere Flexibilität Durch das Design vom Matrizen, können kompliziertere Produkte gefertigt werden Höhere Wirkungsgrad der Druckkraft Durch die Verwendung gehärteter drehbarer Biegeachsen kann die Druckkraft im Vergleich zu konventionellen Matrizen um bis zu 30 % reduziert werden

12 V.L.M. bvba Produkt Präsentation 11 Vorteile gegenüber bestehende verstellbare Matrizen Kurze Einstellungszeit Der Stillstand Ihrer Abkantpresse beim Werkzeugwechsel kann bis zu 30% verringert werden. Die gewünschten Distanzleisten lassen sich einfach und schnell austauschen Höhere Qualität des Werkstücks Durch die gehärteten und drehbaren Biegeachsen treten an dem Material, das gebogen werden soll, keine Beschädigungen auf. Auch Ablagerungen auf den Biegeachsen werden verhindert Universell einsetzbar Die Matrizen können sowohl auf neuen als auch auf bestehenden Abkantpressen benutzt werden

13 V.L.M. bvba Produkt Präsentation 12 Vorteile gegenüber bestehende verstellbare Matrizen Modular einsetzbar Modular einsetzbar bedeutet: nicht unbedingt über die gesamte Länge der Abkantpresse Niedrige Wartungskosten Die Präzision von Matrizen verringert sich durch Abnutzung und Beschädigungen. Da diese Matrize aus nur wenigen, sehr einfach austauschbaren Komponenten besteht, können diese beschädigten Teile vom eigenen technischen Dienst schnell ausgetauscht werden. Die kostspielige Nachbearbeitung ganzer Matrizenteile mit dem entsprechenden Zeitverlust und Produktionsausfall gehören somit der Vergangenheit an Auf reibungsloses Biegen vorbereitet Der Entwurf ist auf die Aufnahme eines reibungslosen Systems vorbereitet

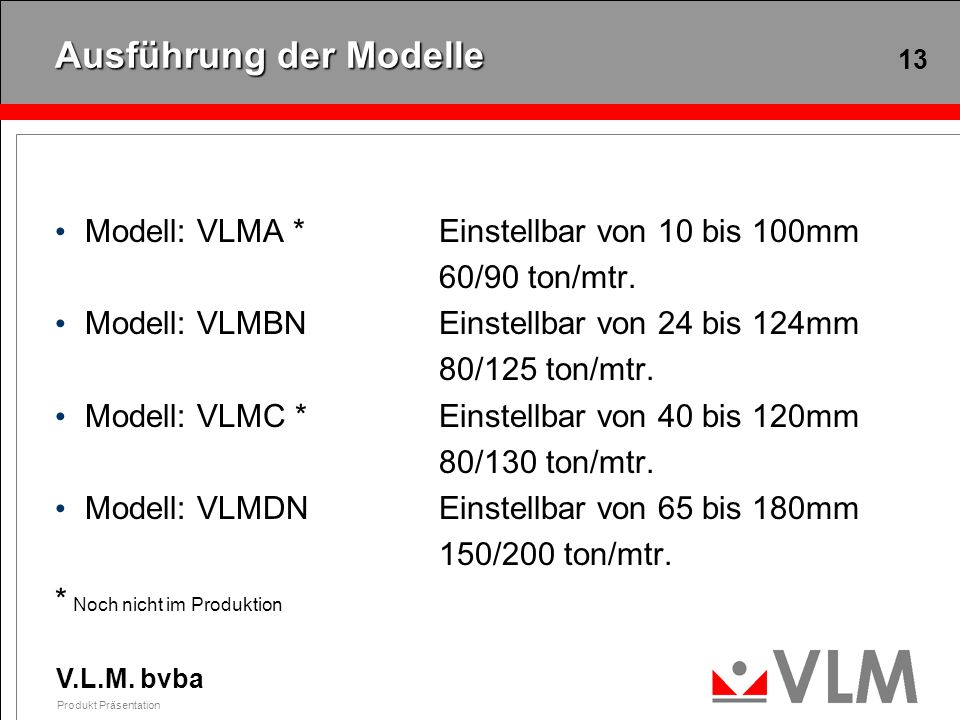

14 V.L.M. bvba Produkt Präsentation 13 Ausführung der Modelle Modell: VLMA *Einstellbar von 10 bis 100mm 60/90 ton/mtr. Modell: VLMBNEinstellbar von 24 bis 124mm 80/125 ton/mtr. Modell: VLMC *Einstellbar von 40 bis 120mm 80/130 ton/mtr. Modell: VLMDNEinstellbar von 65 bis 180mm 150/200 ton/mtr. * Noch nicht im Produktion

15 V.L.M. bvba Produkt Präsentation 14 Beispiel – 12mm

16 V.L.M. bvba Produkt Präsentation 15 Beispiel – 10mm

17 V.L.M. bvba Produkt Präsentation 16 Beispiel – 5mm

18 V.L.M. bvba Produkt Präsentation 17 Beispiel – 3mm

19 V.L.M. bvba Produkt Präsentation 18 V Öffnung – Min. 24mm Max. 124mm

20 V.L.M. bvba Produkt Präsentation 19 V Öffnung – Min. 65mm Max. 180mm 150/200 ton/mtr
