1 Förderprojekt „CONDOR“
„Faseroptische Schalter für optische Cross-Connects und Netzmonitoring“

2 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Konzeption Netzarchitekturen (input Partner) Testkonzepte und -architekturen Task 6.4: Designumsetzung ROADM`s, Montage, Integration Aufbau Funktionsmuster ROADM Task 6.3: Aktorik für Schaltmatrizen Task 6,2: Hochkanalige Schalter für Netzmonitoring Einsatz in geplanten Demos Projektmeeting ALUD Stuttgart

3 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Überarbeitete Version ROADM Projektmeeting ALUD Stuttgart 3 3

4 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Funktionsmuster1 ROADM – 6-fach 2x2 Schalter Realisierung Projektmeeting ALUD Stuttgart 4

5 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Funktionsmuster 2 ROADM – 6-fach 2x2 Schalter Realisierung Projektmeeting ALUD Stuttgart 5

6 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Funktionsmuster 2 ROADM – 6-fach 2x2 Schalter (oben) 1x24 Schalter (unten) Realisierung Projektmeeting ALUD Stuttgart 6

7 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Funktionsmuster 2 ROADM – Komponenteneinbau Einbau auf 3 Montageebenen Im 19`` Gehäuse Projektmeeting ALUD Stuttgart 7

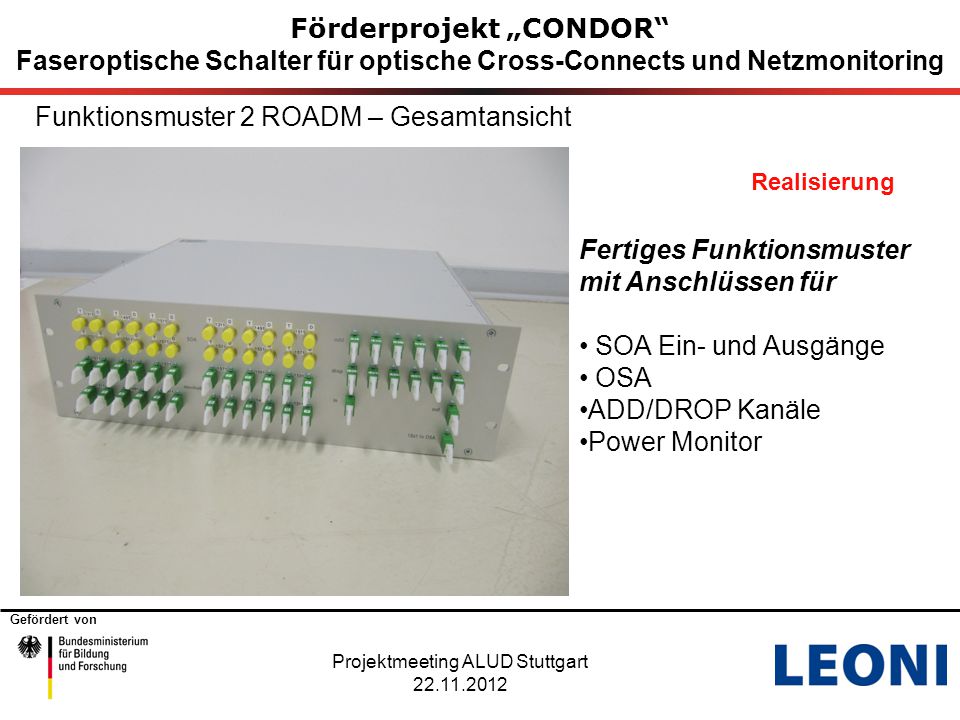

8 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Funktionsmuster 2 ROADM – Gesamtansicht Realisierung Fertiges Funktionsmuster mit Anschlüssen für SOA Ein- und Ausgänge OSA ADD/DROP Kanäle Power Monitor Projektmeeting ALUD Stuttgart 8

9 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Ansteuerung über USB Mit LabView Software Projektmeeting ALUD Stuttgart

10 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Nächste Schritte? Weitere Integration von Komponenten (konzept)? Monitor taps Add/Drop Schalter MUX/DEMUX Projektmeeting ALUD Stuttgart 10

11 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Ausgewählt: Variante 2: PLC Variante 1: Freistrahl-Teiler Projektmeeting ALUD Stuttgart 11 11

12 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Konzept Schaltmatrix 3-kanaliger Matrix-Aktuator der Firma Metec AG für erste Vorversuche bei Leoni Projektmeeting ALUD Stuttgart

13 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Stand 10/2012 Modul ohne Glasstäbe mit Montageplattformen für Faserarrays Derzeit in Arbeit: Führungsgenauigkeit Glasstäbe Anbindung Glastäbe an Piezobieger Projektmeeting ALUD Stuttgart

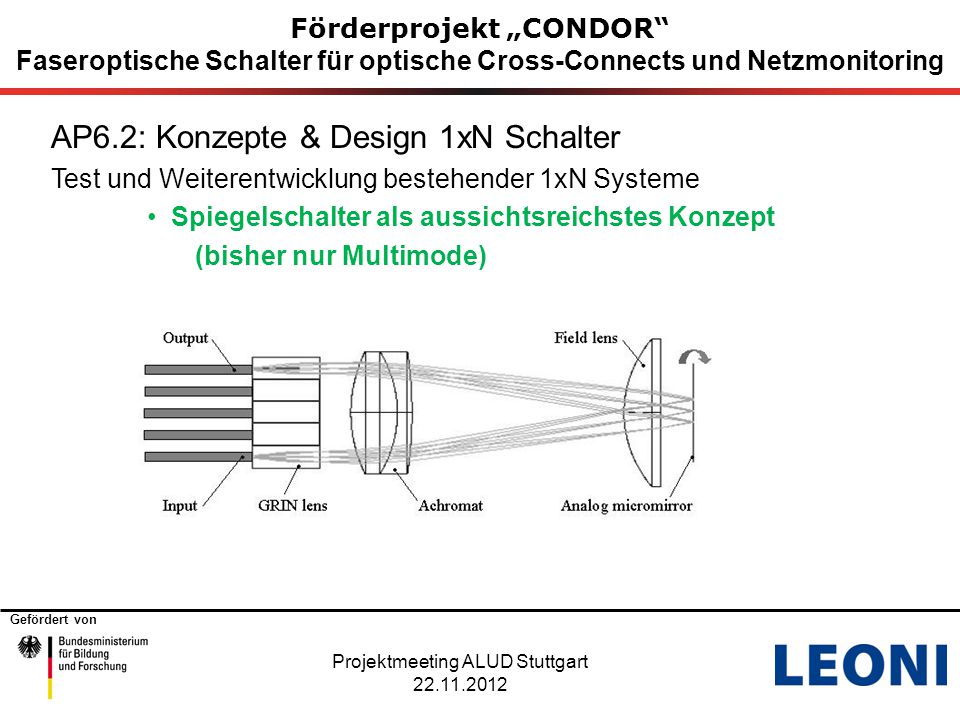

14 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring AP6.2: Konzepte & Design 1xN Schalter Test und Weiterentwicklung bestehender 1xN Systeme Spiegelschalter als aussichtsreichstes Konzept (bisher nur Multimode) Projektmeeting ALUD Stuttgart 14

15 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring AP6.2: Konzepte & Design 1xN Schalter Spiegelschalter Optisches System Singlemode (Skizze) vorhandene Mikrolinsen Achromat Kippspiegel Projektmeeting ALUD Stuttgart 15

16 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Grundkonzept: f1 f2 LA FA Kollimationsmodul Piezo - Kippspiegel Achromat Projektmeeting ALUD Stuttgart 16

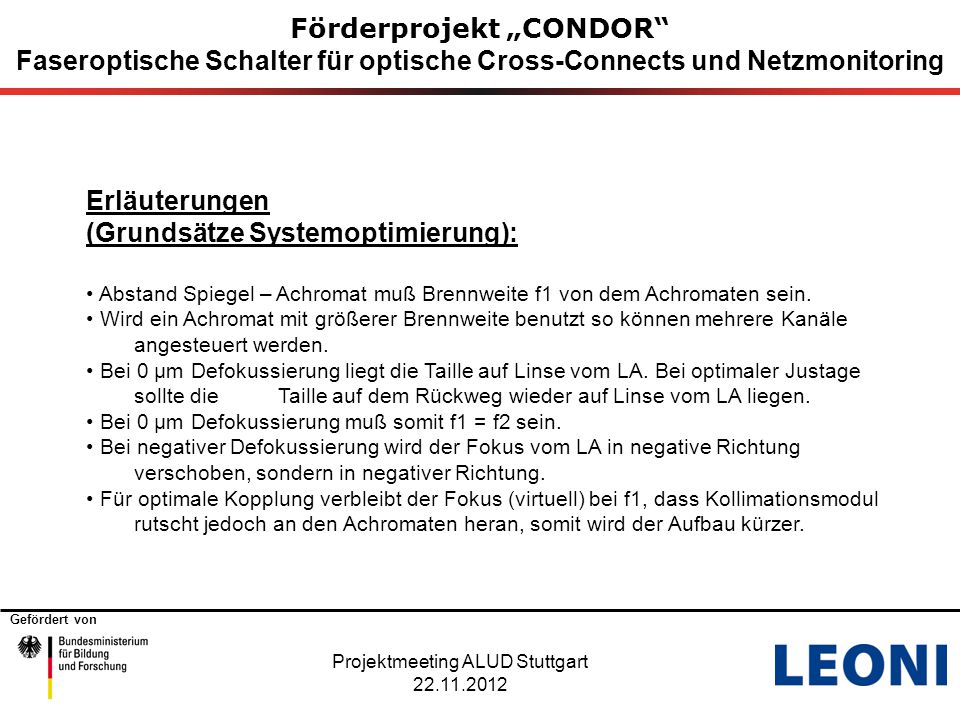

17 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Erläuterungen (Grundsätze Systemoptimierung): Abstand Spiegel – Achromat muß Brennweite f1 von dem Achromaten sein. Wird ein Achromat mit größerer Brennweite benutzt so können mehrere Kanäle angesteuert werden. Bei 0 µm Defokussierung liegt die Taille auf Linse vom LA. Bei optimaler Justage sollte die Taille auf dem Rückweg wieder auf Linse vom LA liegen. Bei 0 µm Defokussierung muß somit f1 = f2 sein. Bei negativer Defokussierung wird der Fokus vom LA in negative Richtung verschoben, sondern in negativer Richtung. Für optimale Kopplung verbleibt der Fokus (virtuell) bei f1, dass Kollimationsmodul rutscht jedoch an den Achromaten heran, somit wird der Aufbau kürzer. Projektmeeting ALUD Stuttgart 17

18 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Versuchsaufbau Projektmeeting ALUD Stuttgart 18

19 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Testmodul: KM1821 Faserarraytyp: eol 1x12 Defokussierung: 0 µm Wellenlänge: 1310 nm Referenz: 410 µW Achromat: ACH – NIR 25 x 100 Kollimationsmodul wurde an Modulmontagestation gebaut und nicht direkt mit Piezo - Kippspiegelsystem gekoppelt. Projektmeeting ALUD Stuttgart 19

20 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Kanal P [µW] X [V] Y [V] 1 360 4,39 40,41 2 10,46 40,56 3 373 15,84 40,64 4 376 20,92 40,61 5 367 25,61 40,70 6 Eingang 7 366 34,65 40,9 8 363 39,01 41,08 9 356 43,14 41,07 10 358 47,54 41,35 11 355 51,20 41,4 12 55,42 41,75 Projektmeeting ALUD Stuttgart 20

21 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Dimensionierung Linsenarray (mehrdimensional): Siehe Zeichnung: 35 Kanäle pro Reihe Insgesamt 7 Reihen 244 Ausgangskanäle 1 Eingangskanal (rot markiert) mittig optimal Faserarrays Projektmeeting ALUD Stuttgart 21

22 Projektmeeting ALUD Stuttgart 22.11.2012
Förderprojekt „CONDOR“ Faseroptische Schalter für optische Cross-Connects und Netzmonitoring Weiterführung Arbeiten zu Monitoring-Schaltern 1xN (N>100) Aufbau Testkomponenten Bestimmung optische Parameter (Verluste, Übersprechen; Rückreflexe Funktionsmusterbau bis 02/2013 (Präsentation OFC) Projektmeeting ALUD Stuttgart 22
