1 1 Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Date:29.04.2013 Location:Lohr a.M. Designed by :C. Kobusch Version:V04 Rexroth Frequency Converter Training 1

2 Agenda  DCCX Introduction  Rexroth Fe  Rexroth Fv  EFC 3600  Applications  Prices  Service  Marketing Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 2

3 Agenda  DCCX Introduction  Rexroth Fe  Rexroth Fv  EFC 3600  Applications  Prices  Service  Marketing Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 3

4 DCCX - Introduction Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training Plant Xi‘an 4

5 DCCX - Introduction  Foundation of DCCX in 2008 by the purchase and merger of Convo and Kasuga by Bosch Rexroth  Land Plot 42.000m²  Production area 17.500m²  Production: 249 MA  Development: 69 MA  Sales / Service 95 MA  Modern production with BPS  100% tested  coated switch boards Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 5

6 Agenda  DCCX Introduction  Rexroth Fe  Rexroth Fv  EFC 3600  Applications  Prices  Service  Marketing Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 6

7 Rexroth Fe  Power range: 0,75 – 160kW  Voltage range: 3AC 380 – 480V  Two types  G type for high overload  P type for high continuous load (pumps, fans)  Control: V/f  Certifications: CE, UL  Limitations:  external EMV filter necessary Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 7

8 Rexroth Fe - functions  Control: V/f  Overload:  2x I N for 1 seconds  1,5x I N for 60 seconds (G type)  1,2x I N for 60 seconds (P type)  integrated braking chopper up to 15kW  external EMC filter (up to 75m motor cable length)  4-digit LED display  supported bus systems  ModBus  Profibus (external option)  DC brake  V/f characteristic free define able  S-ramp  Square V/f characteristic  PI controller  Step control  Ambient temperature  -10.. +40°C  40..50°C with derating Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 8

9 Rexroth Fe Connections Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 9

10 Rexroth Fe - options  Braking chopper for power range  18,5kW  Braking resistors 10%, 20% and 40% ED availble  external Profibus adapter  Operating panel for cabinet door  Line filter and line chokes Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 10

11 Rexroth Fe - Operation Operating panel Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 11

12 Rexroth Fe  Operation software ConverterPC Fe  connection to converter via RS485 Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 12

13 Agenda  DCCX Introduction  Rexroth Fe  Rexroth Fv  EFC 3600  Applications  Prices  Service  Marketing Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 13

14 Rexroth Fv  Power range: 0,4 – 90kW  Voltage range: 3AC 380 – 480V  Control: V/f, SVC, (FOC with encoder)  Integrated EMC filter for up to 5/10m motor cable length (type code –MDA-) up to 50/75m with external line filter Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 14

15 Rexroth Fv - functions  Control: V/f, SVC, (FOC with encoder)  Overload:  2x I N for 1 seconds  1,5x I N for 60 seconds  integrated braking chopper up to 15kW  integrated EMC filter (up to 5/10m motor cable length)  LCD display  supported bus systems  ModBus  Profibus (option)  DC brake  V/f characteristic free define able  S-ramp  Square V/f characteristic  PID controller  Step control (15 steps)  Ambient temperature  -10.. +40°C  40..50°C with derating Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 15

16 Rexroth Fv Connections 10 digital inputs PNP/NPN switchable 3 analogue inputs -10 - +10V 0 - +10V 4..20mA 2 relaiys outputs 2 analogue outputs 2 open collector outputs Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 16

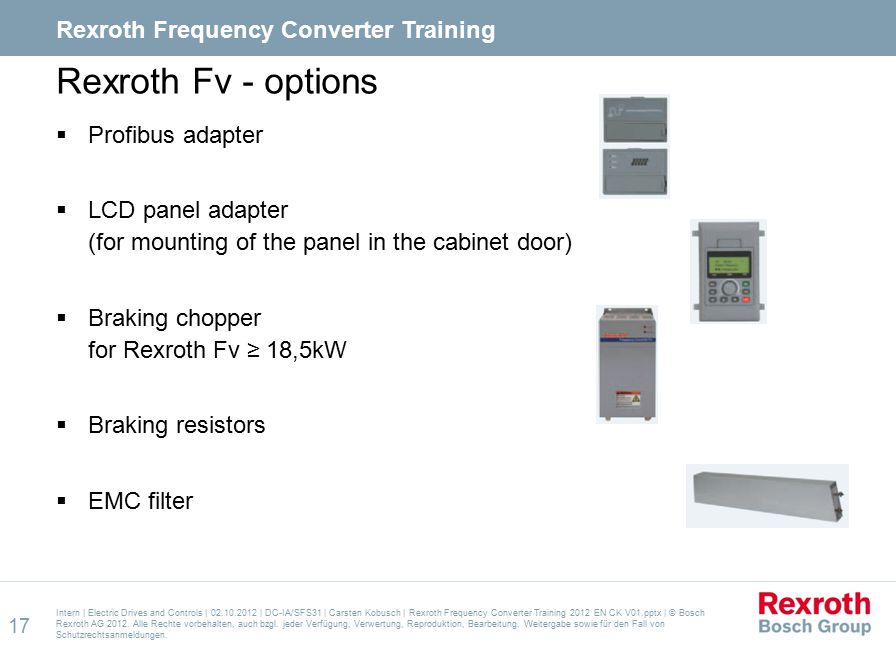

17 Rexroth Fv - options  Profibus adapter  LCD panel adapter (for mounting of the panel in the cabinet door)  Braking chopper for Rexroth Fv ≥ 18,5kW  Braking resistors  EMC filter Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 17

18 Rexroth Fv - Operation Operating panel Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 1) LCD display 2) LED status display 3) Function button 4) Set button 5) Change button 6) Arrow button 7) Potentiometer 8) Jog button 9) Stop button 18

19 Rexroth Fv  Operation software ConverterPC Fv  connection to converter via RS485 Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 19

20 Agenda  DCCX Introduction  Rexroth Fe  Rexroth Fv  EFC 3600  Applications  Prices  Service  Marketing Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 20

21 EFC 3600  Power range: 0,4 – 4 kW  power expansion is planed up to 22 kW  Control: V/f  Development in China and Germany  Market introduction: 2013 Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 21

22 EFC 3600 - Highlights  Compact design (up to 60% smaller than previous drives)  Removable panel with copy function  Integrated controller(8 steps)  Internal PID module  Built -in Brake chopper  Motor temperature protection  EMC filter C3 integrated (up to 15 m motor cable length) C1 as external option (Q2 2013)  Material RoHS compliant  CANopen and Profibus in preperation  Side-by-side mounting  50°ambient temperature w/o derating  0,4kW and 0,75kW w/o fan Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 22

23 EFC 3600 – Technical data Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training Power SupplyV 1 AC 200...240 V (-10 %/+10 %) 3 AC 380...480 V (-15 %/+10 %) Suppply frequencyHz 47...63 Hz (TT, TN, IT) Rated motor outputkW 0.40.751.52.20.40.751.52.24 Continuous rated currentA2.33.97.09.71.22.13.75.18.8 Output voltageV 0 to supply voltage Output frequencyHz 0...400 Hz Control modev/f ~~~~ Models Technical Information EFC 3600- 0K04-1P2-0K75-1P2- 1K50-1P2- 2K20-1P2- 0K04-3P2- 0K75-3P2-1K50-3P2-2K20-3P2-4K00-3P2- Overload capability2 x for 1s every 20s / 1.5 x for 60s every 60 min. Start torque1.5Hz, 100% ; 3Hz, 150% Speed regulation range1:50 Carried PWM1 to 15kHz, derating for power increasing, Continuously adjustable in 1 kHz step Bus systemsModbus, CAN (plan), Profibus (option) Brake chopper internal Brake resitor external (FELB-) 23

24 EFC 3600 – Technical data Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training Listing, approvals a. certification CE, UL, C-Tick and GOST R V/F characteristic curve Freely definable Ramps Linear, S-curve Automatic PWM adaptation Load-dependent adaptation of PWM frequency Status message via multi- function output signal In/above/below frequency range, operation, etc. Ambient temperatures-10 to +50 ℃ Max. installation height1000m, Max.4000m above sea level with reduced output -20% Relative humidity<90% Degree of protectionIP20 ~~~~ Models Technical Information EFC 3600- 0K04-1P2-0K75-1P2- 1K50-1P2- 2K20-1P2- 0K04-3P2- 0K75-3P2-1K50-3P2-2K20-3P2-4K00-3P2- 24

25 EFC 3600 – Technical data Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training Size ABCDBCDDEFG WidthWmm 9095 12095 120--- HightHmm 135145185210145185210--- Hmm --- DepthDmm 105120125130120125130--- VolumeL 1.281.652.23.281.652.23.28--- Masskg 0.961.261.582.341.101.161.562.222.36--- 1 Height including EMC accessory kit (xxxx) ~~~~ Models Technical Information EFC 3600- 0K04-1P2-0K75-1P2- 1K50-1P2- 2K20-1P2- 0K04-3P2- 0K75-3P2-1K50-3P2-2K20-3P2-4K00-3P2- 25

26 EFC 3600 - Connections Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training Main chokeMain filter 3 AC 380~480V (-15%/+10%) 47~63Hz 3~ = = Brake resistor Output choke PE U V W M Brake chopper X1 X2 X3 X4 X5 SC Multi-function inputs Optocoupler isolated inputs 24 VDC 8mA Digital: 0.01Hz Maximum frequency x 0.1% Shared +24V/COM connection for digital input signals +10V VR1 +I GND Input voltage range: 0 – 10V; Input resistance: 40kΩ Resolution: 1:1,000 Input current range: 4 – 20mA; Input resistance: 499Ω Resolution: 1:1,000 +10 V (Max. current 30mA) Frame potential (0V) Tb Ta Tc OUT1 CME Output voltage: 30VDC 50mA FM1 Analog output voltage range: 0 – 10V Relay changeover contacts 250 VAC 3 A; 30 VDC 3 A Shared relay contact PE Serial RS485 interface 6161 1, 5, 6: not used 2: GND 3: RS485- 4: RS485+ 26

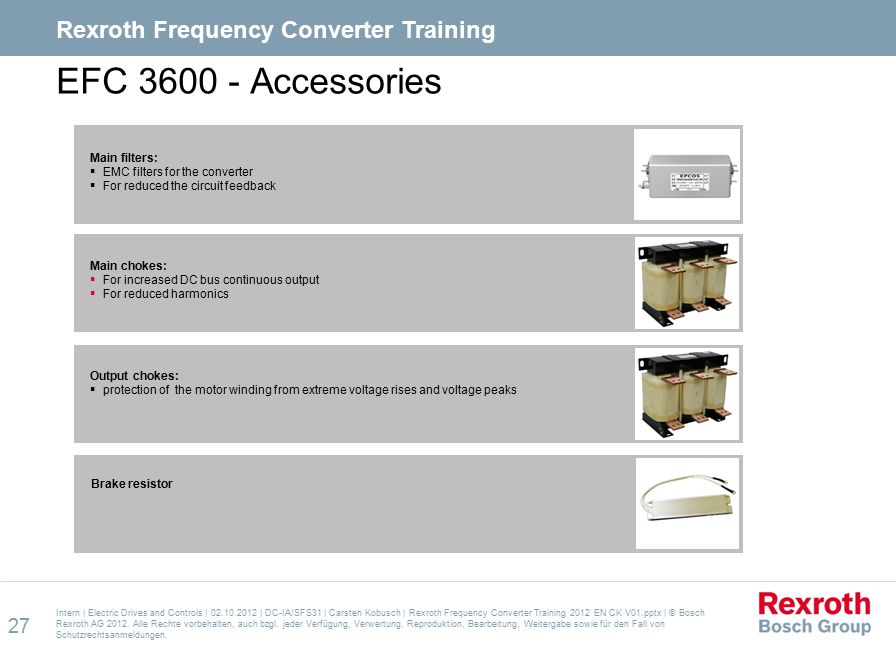

27 EFC 3600 - Accessories Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training Main chokes:  For increased DC bus continuous output  For reduced harmonics Brake resistor Output chokes:  protection of the motor winding from extreme voltage rises and voltage peaks Main filters:  EMC filters for the converter  For reduced the circuit feedback 27

28 Agenda  DCCX Introduction  Rexroth Fe  Rexroth Fv  EFC 3600  Applications  Prices  Service  Marketing Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 28

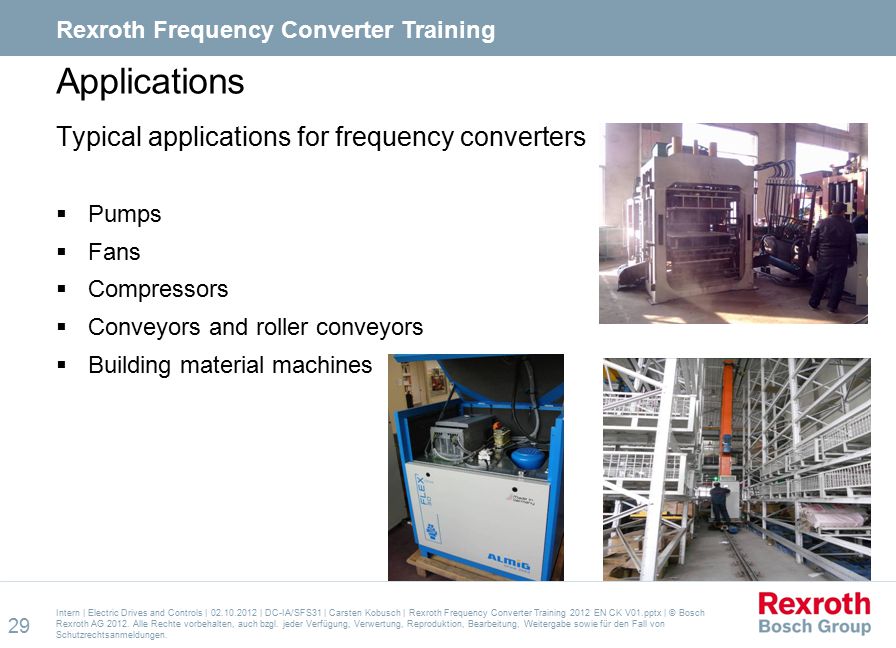

29 Applications Typical applications for frequency converters  Pumps  Fans  Compressors  Conveyors and roller conveyors  Building material machines Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 29

30 Applications - Overview Rexroth FeRexroth Fv P TypeG-Type EFC3600 Pumps  Fans  Screw compressors  Piston compressor  Mixing machines  Extruder  Roller conveyor  Conveyor belt  Textile * * * * Centrifuge Winder (simple)  Saws  Logistic  Car wash Washing machine Spindle drive  Cranes  Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training * warning: cooling system 30

31 Intern | Electric Drives and Controls | 02.10.2012 | Ralph Reutter | DC-IA/SFS31 | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 31 Comparison of the three control modes V/fFOCSensorless FOC Complete torque at standstill noyesno Speed accuracy - ++++ Knowledge of motorparameters lowmucha lot of Torquelimitter noyes More motors at one converter yesno Positioning noyesno

32 Agenda  DCCX Introduction  Rexroth Fe  Rexroth Fv  EFC 3600  Applications  Prices  Service  Marketing Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 32

33 Prices  Price list in SFS Wiki available  Inclusion in SOS  Rexroth Fe, Rexroth Fv and EFC3600 as single product (31V06.1)  Rexroth Fe, Rexroth Fv and EFC3600 with configurator (31V07)  Same discounts as for motors and controls  Delivery inside Europe from stock in Lohr in 1..3 days.  Stock for Americas is planed in USA  Delivery for Asia from China Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 33

34 Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter 34 Prices Frequency converter 1x 230V 400W.. 2,2kW

35 Intern | Electric Drives and Controls | 19.03.2013 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter 2013-03-19 EN CK V01 | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter 35 Prices Frequency converter 3x 400V 400W.. 4,0kW

36 Agenda  DCCX Introduction  Rexroth Fe  Rexroth Fv  EFC 3600  Applications  Prices  Service  Marketing Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 36

37 Service  Service for Rexroth Fe, Fv and EFC3600 from 1.1.2013 from Lohr (except of China)  Depending on the size of replacement, repair or on-site repair  Planned repair training for field service and country units Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 37

38 Agenda  DCCX Introduction  Rexroth Fe  Rexroth Fv  EFC 3600  Applications  Prices  Service  Marketing Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 38

39 Marketing Wiki SFS Wiki - Rexroth frequency converterSFS Wiki - Rexroth frequency converter Brochures  Rexroth Fe and Rexroth Fv in English, German and Chinese available  EFC 3600 English and German available  further languages on demand Documentation  Rexroth Fe and Rexroth Fv in English, German and Chinese available  further languages on demand  EFC 3600 in English already available Intern | Electric Drives and Controls | 02.10.2012 | DC-IA/SFS31 | Carsten Kobusch | Rexroth Frequency Converter Training 2012 EN CK V01.pptx | © Bosch Rexroth AG 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Rexroth Frequency Converter Training 39
