1 Block I/O Digital Block I/O Analog Bus Coupler Rexroth Inline compact I/O technology in your control cabinet SERCOS III Components

2 © Alle Rechte bei Bosch Rexroth AG. auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis. wie Kopier- und Weitergaberecht. bei uns. 2 Electric Drives and Controls Stand 05/2006 PRM3 / Norbert Gehre Rexroth Inline SERCOS III Block I/O Digital SERCOS III Block I/O Digital SERCOS III Block I/O Digital Inputs -Connections for 16 digital sensors -Connection of sensors in 2 and 3-wire technology -Maximum permissible load current per sensor: 125 mA Combined Inputs and Outputs -Connections for 16 digital sensors/actuators -Each single channel can only be used as input or as output -Connection of sensors in 2 and 3-wire technology -Maximum permissible load current per sensor: 125 mA -Connection of actuators in 2-wire technology -Nominal current per output: 0.5 A -Short-circuit and overload protected outputs Prototypes: Week 23/07

3 © Alle Rechte bei Bosch Rexroth AG. auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis. wie Kopier- und Weitergaberecht. bei uns. 3 Electric Drives and Controls Stand 05/2006 PRM3 / Norbert Gehre Rexroth Inline SERCOS III Block I/O Digital SERCOS III Block I/O Digital SERCOS III Block I/O Digital Electronic type plate: -Component name -Vendor code -Device Name -Device ID -Revision -Serial Number -Operational hours Dimensions: mm x 55 mm x 141 mm (width x height x depth) Ordering Data: -MNR: R Type: R-ILB S3 24 DI16 DIO 16 -SOS LP: 600 Prototypes: Week 23/07

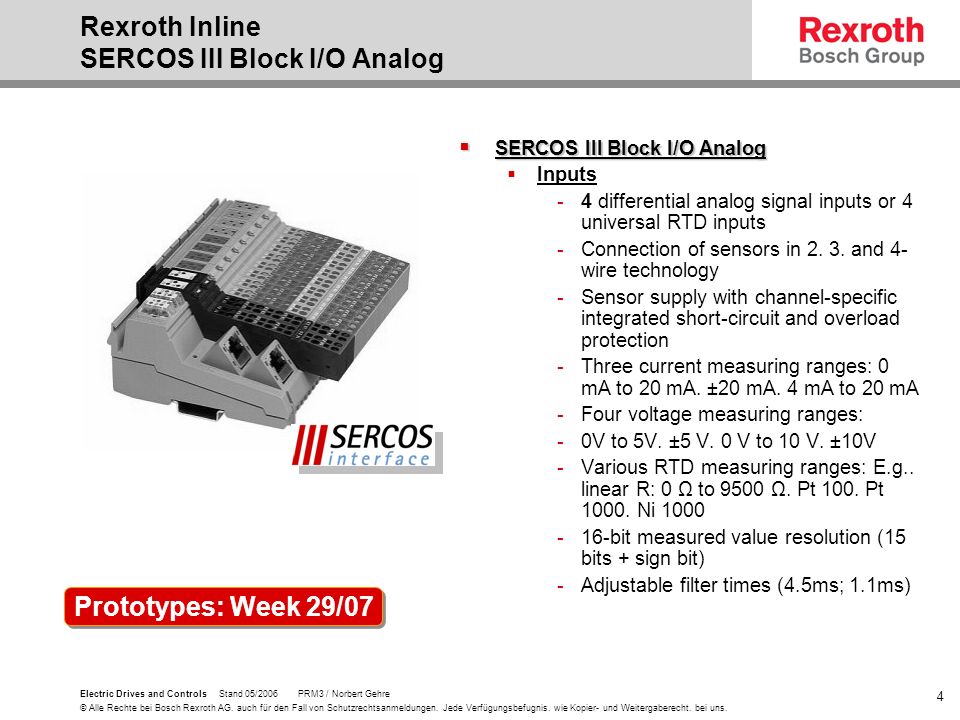

4 © Alle Rechte bei Bosch Rexroth AG. auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis. wie Kopier- und Weitergaberecht. bei uns. 4 Electric Drives and Controls Stand 05/2006 PRM3 / Norbert Gehre Rexroth Inline SERCOS III Block I/O Analog SERCOS III Block I/O Analog SERCOS III Block I/O Analog Inputs -4 differential analog signal inputs or 4 universal RTD inputs -Connection of sensors in and 4- wire technology -Sensor supply with channel-specific integrated short-circuit and overload protection -Three current measuring ranges: 0 mA to 20 mA. ±20 mA. 4 mA to 20 mA -Four voltage measuring ranges: -0V to 5V. ±5 V. 0 V to 10 V. ±10V -Various RTD measuring ranges: E.g.. linear R: 0 Ω to 9500 Ω. Pt 100. Pt Ni bit measured value resolution (15 bits + sign bit) -Adjustable filter times (4.5ms; 1.1ms) Prototypes: Week 29/07

5 © Alle Rechte bei Bosch Rexroth AG. auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis. wie Kopier- und Weitergaberecht. bei uns. 5 Electric Drives and Controls Stand 05/2006 PRM3 / Norbert Gehre Rexroth Inline SERCOS III Block I/O Analog SERCOS III Block I/O Analog SERCOS III Block I/O Analog Outputs: -2 universal analog signal outputs to connect either voltage or current signals -Connection of actuators in 2-wire technology -Three current ranges: 0 mA to 20 mA. ±20 mA. 4 mA to 20 mA -Four voltage ranges: 0 V to 5 V. ±5 V. 0 V to 10 V. ±10 V -Short-circuit-proof outputs Prototypes: Week 29/07

6 © Alle Rechte bei Bosch Rexroth AG. auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis. wie Kopier- und Weitergaberecht. bei uns. 6 Electric Drives and Controls Stand 05/2006 PRM3 / Norbert Gehre Rexroth Inline SERCOS III Block I/O Analog SERCOS III Block I/O Analog SERCOS III Block I/O Analog Electronic type plate: -Component name -Vendor code -Device Name -Device ID -Revision -Serial Number -Operational hours Dimensions: mm x 55 mm x 141 mm (width x height x depth) Ordering Data: -MNR: R Type: R-ILB S3 24 AI4 AO2 -SOS LP: 950 Prototypes: Week 29/07

7 © Alle Rechte bei Bosch Rexroth AG. auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis. wie Kopier- und Weitergaberecht. bei uns. 7 Electric Drives and Controls Stand 05/2006 PRM3 / Norbert Gehre Rexroth Inline SERCOS III I/O SERCOS III Buscoupler SERCOS III Buscoupler Connects up to 62 standard Inline modules Automatic baudrate detection on localbus (500kBaud or 2MBaud) Inputs -Connections for 8 digital sensors -Connection of sensors in 2 and 3-wire technology -Maximum permissible load current per sensor: 125 mA Outputs -Connections for 4 digital actuators -Connection of actuators in 2- and 3- wire technology -Nominal current per output: 0.5 A -Short-circuit and overload protected outputs Prototypes: Week 47/07

8 © Alle Rechte bei Bosch Rexroth AG. auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis. wie Kopier- und Weitergaberecht. bei uns. 8 Electric Drives and Controls Stand 05/2006 PRM3 / Norbert Gehre Rexroth Inline SERCOS III I/O SERCOS III Bus coupler SERCOS III Bus coupler Electronic type plate: -Component name -Vendor code -Device Name -Device ID -Revision -Serial Number -Operational hours Dimensions: -80 mm x 70 mm x 121 mm (width x height x depth) Ordering Data: -MNR: R Type: R-IL S3 PB BK DI8 DO4 -SOS LP: approx.: 550 *) *) not fixed! Prototypes: Week 47/07

9 © Alle Rechte bei Bosch Rexroth AG. auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis. wie Kopier- und Weitergaberecht. bei uns. 9 Electric Drives and Controls Stand 05/2006 PRM3 / Norbert Gehre Rexroth Inline SERCOS III Cabeling Free length: RKB0011R Fix length: RKB R R R
