1 Workshop EMV Messtechnik
Messgenauigkeit & Reproduzierbarkeit bei Messungen mit dem Triaxialverfahren

2 Inhalt EMV Einführung Triaxialverfahren
Begriffe und Definitionen, Systemtests, Übersicht Triaxialverfahren Kopplungswiderstand, Schirmdämpfung und Kopplungsdämpfung mit dem Triaxialverfahren Neuerungen der IEC Serie Messdynamik Grundrauschen, ZF-Bandbreite Mustervorbereitung text

3 Was bedeutet der Begriff “EMV“ (Elektromagnetische Verträglichkeit) ?
EMV, Definition Was bedeutet der Begriff “EMV“ (Elektromagnetische Verträglichkeit) ? Definition nach VDE 0870: „Fähigkeit einer elektrischen Einrichtung, in ihrer elektromagnetischen Umgebung zufriedenstellend zu funktionieren, ohne diese Umgebung, zu der auch andere Einrichtungen gehören, unzulässig zu beeinflussen.“

4 Beispiel: Übertragungssystem
Elektronische Baugruppe Steck-verbinder Sender Empfänger Schirm-gehäuse Geschirmtes Kabel Durch-führungen

5 Störaussendung / Störeinstrahlung
Fremdsystem Störeinstrahlung Störaussendung Beeinflussung des eigenen Systems Beeinflussung fremder Systeme Sender Eigenes System Empfänger

6 Sicherstellung der EMV
EMV-gerechtes Design EMV-Tests Reduzierung der Störungsanregung Filterung Schirmung Emissionen / Immunität auf Systemebene auf Komponentenebene

7 Beispiele für EMV-Tests auf Systemebene
Emissionsprüfungen (Störaussendung) Immunitätsprüfungen (Störfestigkeit) z.B. CISPR 25 Antenne Stripline ... z.B. ISO 11452 Antenne Bulk Current Injection Stripline ...

8 Emmisionsmessung mit Antenne
Messempfänger Prüfling Log per. Ant MHz Bikonische Antenne 30-200MHz Absorber-raum Stab Antenne < 30MHz Kabelbaum

9 Emissionsmessung mit Antenne
Messung nach CISPR 25 Spitzenwert-Messung (PEAK): rote Kurve (blaues Limit) Mittelwert-Messung (AVERAGE): blaue Kurve (rotes Limit) Breitbandmessung erfordert Antennenwechsel

10 Abschluss-widerstand
Stripline-Test Grund-platte Stripline Dielektrische Stütze Mess- empfänger Abschluss-widerstand Empfänger Kabelbaum Sender

11 Emissionsmessung mit Stripline
Messung nach CISPR 25 Spitzenwert-Messung (PEAK): schwarze Kurve (rotes Limit) Mittelwert-Messung (AVERAGE): grüne Kurve (blaues Limit) Stripline im Absorberraum Schirmkabine reicht aus

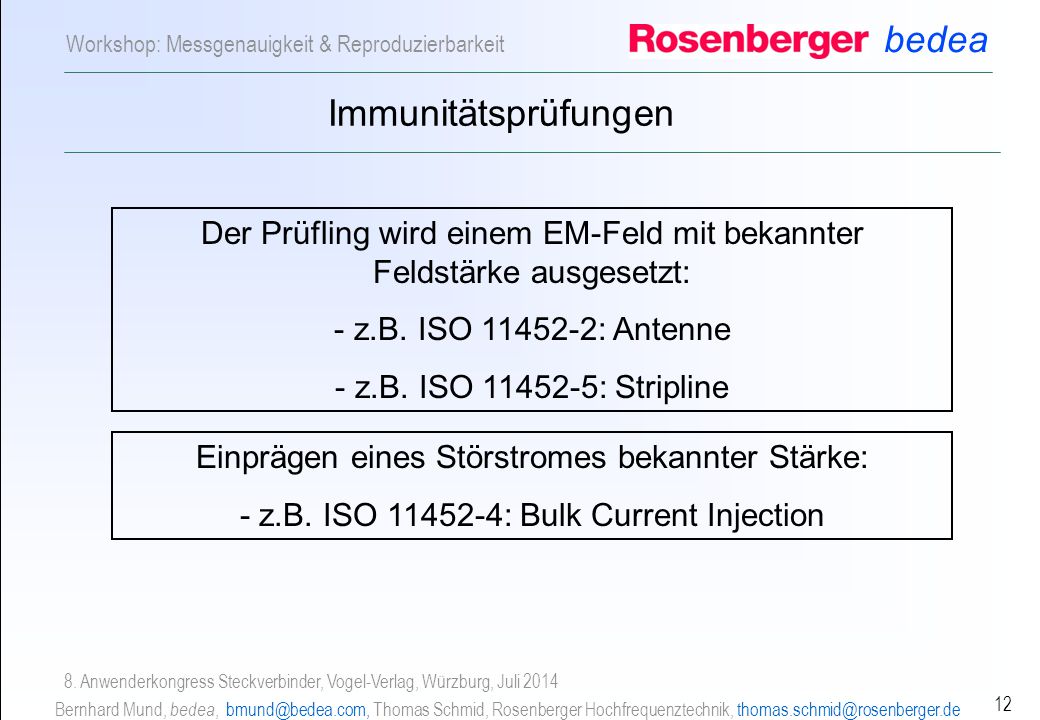

12 Immunitätsprüfungen Der Prüfling wird einem EM-Feld mit bekannter Feldstärke ausgesetzt: z.B. ISO : Antenne z.B. ISO : Stripline Einprägen eines Störstromes bekannter Stärke: - z.B. ISO : Bulk Current Injection

13 Bulk Current Injection Test
Prüfling HF- Generator Messzange Kabelbaum Injektions-zange Geschirmter Messraum

14 Zusammenfassung EMV-Systemtest
Geschirmte Kammer bzw. Absorberraum Ergebnisse abhängig vom Messaufbau Funktionierende Systeme erforderlich Hoher Aufwand

15 Was tun wenn die Limits überschritten werden?
Messung der Einzelkomponenten des Systems ! ! !

16 Funktionsschema der Komponententests
Stör Quelle Kopplungs-pfad Stör Senke Beeinflussungs-modell Standardisierte Umgebung Transmissions-faktor Standardisierte Umgebung Überführung Kopplungs-widerstand, Schirm-dämpfung Generator z.B. NWA Port1 Empfänger z.B. NWA Port2 Testaufbau

17 Komponententest mit Kopplungsmessrohr
Kabel Steckverbinder Durchführungen CoMeT Coupling Measuring Tube

18 Mess-System CoMeT Test set-up CoMeT
Foil 2 shows the basic Composition of the Triaxial test set-up CoMeT to measure Transfer impedance and Screening- or Coupling attenuation on Communication Cables, Assemblies and Connectors according to IEC & , respectively EN and IEC (EN ) from the kHz range up to and above 3 (8) GHz with one test set-up. Test set-up CoMeT

19 verschiedene Triaxiale Zellen des CoMeT Systems

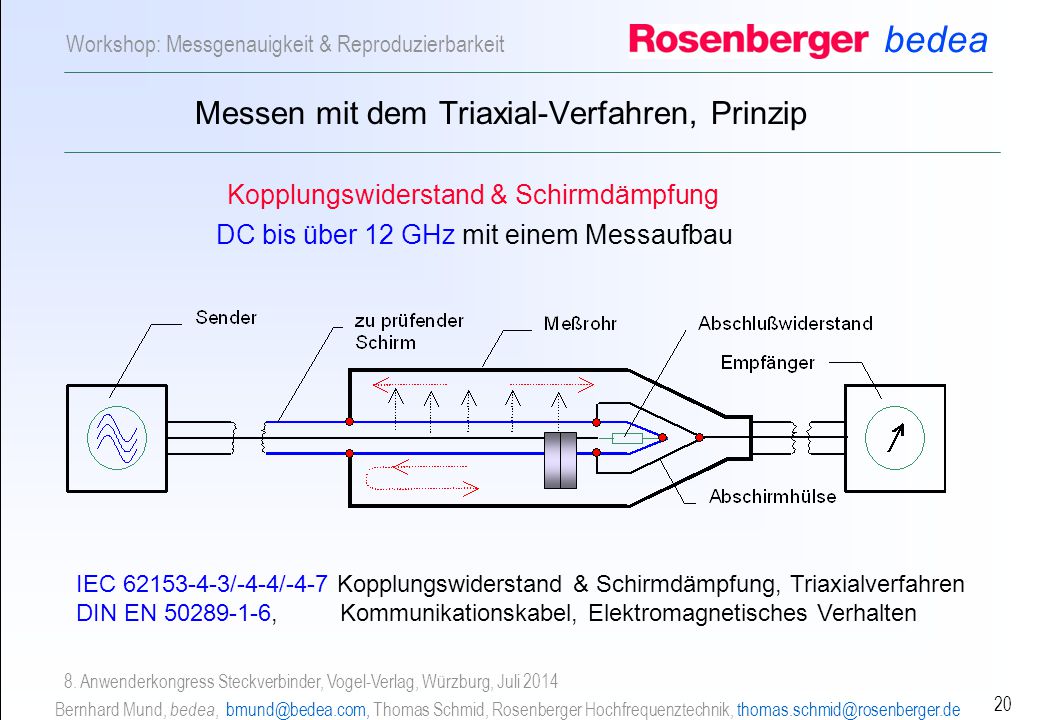

20 Messen mit dem Triaxial-Verfahren, Prinzip
Kopplungswiderstand & Schirmdämpfung DC bis über 12 GHz mit einem Messaufbau Seit Anfang der 90er Jahre wurde von bedea in Zusammenarbeit mit kabelmetal/Nürnberg ein neues Meßverfahren zur Messung der Schirmdämpfung von Kabelschirmen entwickelt. Auf der Basis des bekannten Kopplungsmeßrohres wurde der erfaßbare Frequenzbereich auf mehr als 3 GHz erweitert. Im Meßrohr kann jetzt mit einem Meßaufbau der gesamte Frequenzbereich von Kabelfernsehanlagen und Satellitenempfangsanlagen von 5 MHz bis über 3 GHz erfaßt werden. Das Meßverfahren wurde unter aktiver Mitarbeit von bedea entwickelt und in IEC , Amendment 1:1999 international genormt. In Europa ist die EMV-Norm prEN , EMV von Kommunikationskabeln in Arbeit. Das zu prüfende Kabel wird an einem Ende mit einem Steckverbinder und am anderen Ende mit einem Abschlußwiderstand versehen. Der Prüfling wird in das Rohr eingebaut am senderseitigen Ende mit dem Rohr kurzgeschlossen. Über den Sender wird Energie in das Kabel eingespeist. Die Leistung, welche in das äußere System aus Kabelschirm und Rohr überkoppelt, wird gemessen. Das logarithmische Verhältnis von eingespeister zu gemessener Leistung ist die Schirmdämpfung. Ein entsprechendes Meßsystem einschließlich Software wird von bedea unter dem Namen CoMeT international vertrieben. IEC /-4-4/-4-7 Kopplungswiderstand & Schirmdämpfung, Triaxialverfahren DIN EN , Kommunikationskabel, Elektromagnetisches Verhalten

21 Schirmdämpfung Kopplungswiderstand ZT/[mOhm/m ZT/[mOhm/m as/[dB]
Die Kurve zeigt die gemessene Übertragungsfunktion eines RG 058. Das RG 058 ist ein weit verbreitetes 50 Ohm Kabel mit einem einfachen Geflecht als Aussenleiter bzw. als Schirm. Die gemessene Kurve folgt dem vorher gezeigten Verlauf der Übertragungsfunktion. Bei tiefen Frequenzen haben wir den Bereich des Kopplungswiderstandes bei höheren Frequenzen oberhalb von 100 MHz haben wir demn Bereich der Schirmdämpfung bzw. den Bereich der Wellenausbreitung. Als Schirmdämpfung gilt nur die Einhüllende der Maximalwerte. (die rote Linie). ZT/[mOhm/m

22 Änderungen der IEC 62153-4-3, Kopplungswiderstand
matched – matched – short Verfahren A: Angepasster innerer Kreis mit Dämpfungswiderstand R2 mismatched – matched – short Verfahren B: Innerer Kreis mit Abschlusswiderstand und äußerer Kreis ohne R2 mismatched – short – short Verfahren C: (Fehlangepasst)-Kurzschluss- Kurzschluss ohne Dämpfungswiderstand

23 Änderungen der IEC 62153-4-4, Schirmdämpfung
50 10 Innerer Kreis mit Abschlusswiderstand R1 = Z1 und äußerer Kreis ohne Dämpfungswiderstand Der Term |1 - r2| stellt hier die Reflexionsdämpfung durch die Fehlanpassung zwischen Generator und Prüfling dar. Bei einer Fehlanpassung von 50 Ohm Generatorwiderstand auf z.B. 10 Ohm Wellenwiderstand des Prüflings ergibt sich damit ein Korrekturwert von ca. 2,5 dB ! Reflexions koeffizient

24 max. Empfindlichkeit des CoMeT Systems
LR Grundrauschen (noise level) der Empfängerseite des Mess- Systems in dBm NF Rauschzahl des Vorverstärkers des NWA in dB BZF Bandbreite des Empfängers in Hz SF Formfaktor ≥ 1, Verhältnis von Rauschbandbreite zu 3 dB Bandbreite des ZF-Filters, [5] dB m dB(mW) Eine Weiterentwicklung des Systems ist die Messung der Schirmdämpfung von Steckern Bei elektrisch kurzen Elementen wie Steckern lässt sich bis zu hohen Frequenzen nur der Kopplungswiderstand messen. Der Kopplungswiderstand ist allerdings keine anschauliche Grösse zur Beurteilung des EMV-Verhaltens. Eine Weiterentwicklung des Triaxialverfahrens ist die Messung der Schirmdämfung von Steckern mit dem sogenannten Tube in Tube Verfahren. Das Elektrisch kurze Bauteil Stecker wird durch ein HF-dichtes Rohr im Rohr bzw. Tube in Tube verlängert, so dass sich auch bei tieferen Frequenzen die Schirmdämpfung messen lässt.

25 ZF-Bandbreite & Generatorleistung
Eine Weiterentwicklung des Systems ist die Messung der Schirmdämpfung von Steckern Bei elektrisch kurzen Elementen wie Steckern lässt sich bis zu hohen Frequenzen nur der Kopplungswiderstand messen. Der Kopplungswiderstand ist allerdings keine anschauliche Grösse zur Beurteilung des EMV-Verhaltens. Eine Weiterentwicklung des Triaxialverfahrens ist die Messung der Schirmdämfung von Steckern mit dem sogenannten Tube in Tube Verfahren. Das Elektrisch kurze Bauteil Stecker wird durch ein HF-dichtes Rohr im Rohr bzw. Tube in Tube verlängert, so dass sich auch bei tieferen Frequenzen die Schirmdämpfung messen lässt.

26 Triaxialer Aufbau für Stecker mit “Rohr im Rohr“
Eine Weiterentwicklung des Systems ist die Messung der Schirmdämpfung von Steckern Bei elektrisch kurzen Elementen wie Steckern lässt sich bis zu hohen Frequenzen nur der Kopplungswiderstand messen. Der Kopplungswiderstand ist allerdings keine anschauliche Grösse zur Beurteilung des EMV-Verhaltens. Eine Weiterentwicklung des Triaxialverfahrens ist die Messung der Schirmdämfung von Steckern mit dem sogenannten Tube in Tube Verfahren. Das Elektrisch kurze Bauteil Stecker wird durch ein HF-dichtes Rohr im Rohr bzw. Tube in Tube verlängert, so dass sich auch bei tieferen Frequenzen die Schirmdämpfung messen lässt. „Rohr im Rohr“-Verfahren IEC , Kopplungswiderstand, Schirmdämpfung und Kopplungsdämpfung von Steckern und Assemblies

27 Messen von konfektionierten Kabeln
The same method as for connectors may also applied to cable assemblies. The assembly under test is connected to the test head at one end and connected to the tube in tube at the other end. Due to the movable (variable) extension tube one can use the set up for different length of assemblies. In case of longer assenblies, one can measure one end respectively one connector and feed the assembly under test from the other end. IEC ,“Rohr im Rohr“ -Verfahren (Stecker & konfektionierte Kabel)

28 Allgemeine Messprobleme bei Steckern
Kopplungswiderstände addieren sich !

29 Empfänger Anschlusskabel mit IEC 61169-2 –Stecker/Kuppler
Schlecht geschirmte Empfängeranschlusskabel nach IEC/EN mit IEC – Steckern verursachen ca. 70 % der Störungen in CATV Anlagen. Zur Messung von ZT und as sind entsprechende Adapter erforderlich.

30 Mess-Adapter, IEC 61169-2 - Stecker
Mess-Adapter aus IEC Stecker und IEC Kuppler jeweils mit F- Kuppler (Gewinde) mit “Rohr in Rohr“-Verfahren Der Mess-Adapter bestimmt die Grenze der Messempfindlichkeit Schirmungsklasse A Die eingesetzten Mess-Adapter müssen im Messprotokoll angegeben werden. Der Abstand von der Kurve der Adapter sollte min. 10 dB betragen (es gelten nur die max-Werte !!)

31 Messen von Anschlusskabeln ohne Adapter
Das konfektionierte Kabel wird durchgeschnitten, die paarigen Stecker zusammengesteckt und dann wie ein Koaxialkabel gemessen. Schirmungsklasse A

32 verschiedene Triaxiale Zellen des CoMeT Systems

33 Triaxiale Zelle mit Rohr im Rohr, Prinzip
IEC , Kopplungswiderstand und Schirmdämpfung mit Triaxialer Zelle

34 Prinzip der Triaxialen Zelle mit “Rohr in Rohr“
IEC , “Tube in tube“ - procedure (Connectors and assemblies) with „Triaxial Cell“ is under consideration at IEC TC 46/WG 5 Figure 17 shows the Test set up to measure the screening effectiveness of connecting hardware with housing the test procedure is under consideration at IEC TC46/WG 5 open question are among others the reflections on the edges from the tube to the housing. the test procedure is also under study during a diploma work at Technische Hochschule Ulm, Germany

35 Resonanzen bzw. höhere Moden der Kavität
Resonanzfrequenzen: a = 13.6 cm, b = 13.6 cm, c = 9.9 cm Results from Prof. Münzner et al, University of Ulm

36 Messergebnisse Rohr und Triaxiale Zelle
Results from Prof. Münzner et al, University of Ulm

37 Resonanzen bzw. höhere Moden der Kavität
Resonanzfrequenzen: 750-er Zelle 1000/300-er Zelle 1000/150-er Zelle a b c 750 250 1000 300 150 m n p f/GHz 1 0,87 0,72 1,41 2 1,22 1,01 2,00 1,34 1,12 2,24 1,36 1,13 1,26 1,04 1,40 1,16 1,70 2,83 1,71 1,42 3 1,84 1,53 3,00 m, n, p: Modenzahlen (ganzzahlig, 2 von 3 >0), a, b, c: Abmessungen der Hohlraums

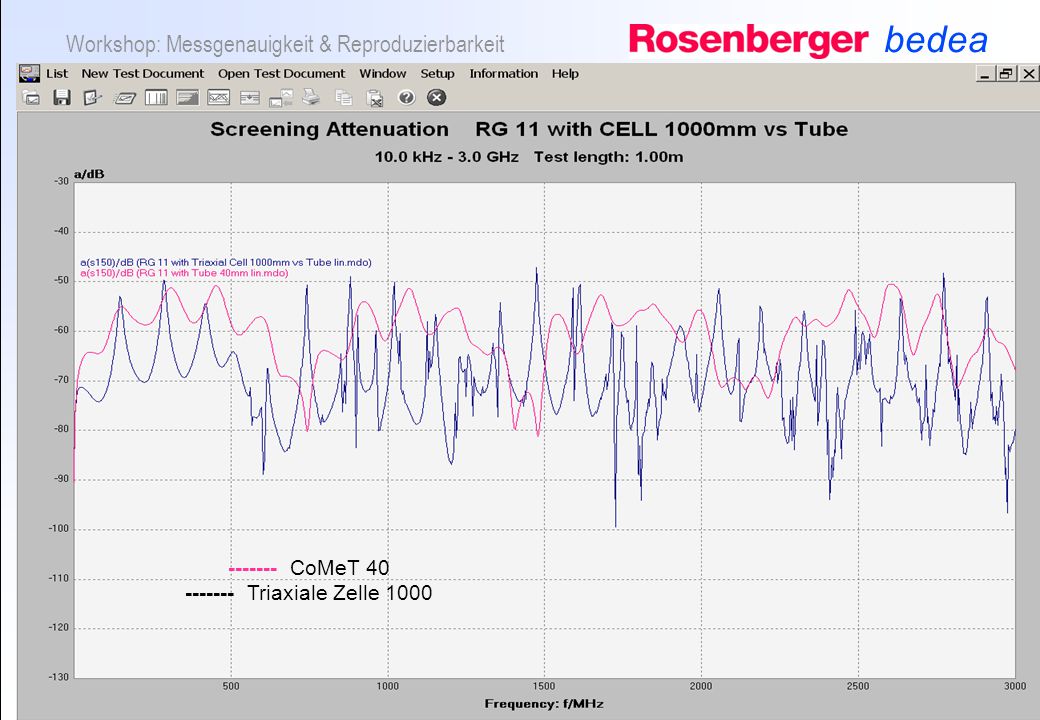

38 ------- Triaxiale Zelle 1000
CoMeT 40 Triaxiale Zelle 1000

39 CATV –Abzweiger

40 Triaxiale Zelle mit Rohr im Rohr und Schiebewand
ZT/[mOhm/m Die Kurve zeigt die gemessene Übertragungsfunktion eines RG 058. Das RG 058 ist ein weit verbreitetes 50 Ohm Kabel mit einem einfachen Geflecht als Aussenleiter bzw. als Schirm. Die gemessene Kurve folgt dem vorher gezeigten Verlauf der Übertragungsfunktion. Bei tiefen Frequenzen haben wir den Bereich des Kopplungswiderstandes bei höheren Frequenzen oberhalb von 100 MHz haben wir demn Bereich der Schirmdämpfung bzw. den Bereich der Wellenausbreitung. Als Schirmdämpfung gilt nur die Einhüllende der Maximalwerte. (die rote Linie). Kopplungswiderstand von HV-Steckern mit Triaxialer Zelle mit Schiebewand Forumsvortrag von Thomas Schmid, Fa. Rosenberger am Do., 13. März Uhr

41 Triaxiale Zelle mit Rohr im Rohr und Schiebewand
ZT/[mOhm/m Die Kurve zeigt die gemessene Übertragungsfunktion eines RG 058. Das RG 058 ist ein weit verbreitetes 50 Ohm Kabel mit einem einfachen Geflecht als Aussenleiter bzw. als Schirm. Die gemessene Kurve folgt dem vorher gezeigten Verlauf der Übertragungsfunktion. Bei tiefen Frequenzen haben wir den Bereich des Kopplungswiderstandes bei höheren Frequenzen oberhalb von 100 MHz haben wir demn Bereich der Schirmdämpfung bzw. den Bereich der Wellenausbreitung. Als Schirmdämpfung gilt nur die Einhüllende der Maximalwerte. (die rote Linie).

42 Langzeitverhalten von foliengeschirmten Kabeln
sample without bending test after 4 days storage in the tube without any change

43 Long term behaviour of foil braid screen
sample without bending test after 4 days storage in the tube without any change

44 Cable bending test according to EN 50117-2-x / EN 50289
EN to -2-5 and -4-1 Transfer impedance Screening Class A:    5 m/m from 5 MHz to 30 MHz; Screening Class B:  15 m/m from 5 MHz to 30 MHz. Test procedure according to EN , triaxial method, after completion of the flexure test according to of this standard. Screening attenuation Screening Class A:  85 dB from 30 MHz to 1 000 MHz; Screening Class B:  75 dB from 30 MHz to 1 000 MHz; Test procedure according to EN , triaxial method, after completion of the flexure test according to of this standard. Cable bending test acc. to EN x / EN 50289 Bending test will be enhanced acc. to the proposal of Prof. Schwarzenau in the next Editions. of EN series

45 Long term behaviour after bending test
sample after bending test after 4 days storage after 7 days storage in the tube

46 Messen der Kopplungsdämpfung
Die Kopplungsdämpfung ist die Summe aus Unsymmetriedämpfung des Paares und der Schirmdämpfung des Schirmes Wie vorher erklärt, strahlen symmetrische Paare einen Teil der Energie ab, wenn die Kabel elektrisch lang sind. Das Mass für diese Abstrahlung ist die Unsymmetriedämpfung des Paares. Bei geschirmten Paaren wird diese Abstrahlung durch den Schirm zusätzlich geschirmt. Das Mass für die Schirmwirkung bzw. des EMV-Verhaltens eines geschirmten symmetrischen Paares ist damit die Summe aus der Unsymmetriedämpfung des Paares und der Schirmdämpfung des Schirms, Die Kopplungsdämpfung bzw. die unbalance attenuation. Da beide Einheiten logarithmisch gemessen werden, können sie einfach addiert werden. Der Generator speist das Paar symmetrisch, im Kopf wird das Kabel, wie beim Koaxialkabel im Gleichtaktbetrieb angeschlossen. Das logarithmisch Verhältnis von eingespeister zu gemessener Leistung ist die Kopplungsdämpfung. Zusätzlich kann im Gegentaktbetrieb die Schirmdämpfung des Schirms gemessen werden. Die Differenz aus beiden Messungen ist die Unsymetriedämpfung.

47 Messen der Kopplungsdämpfung
Die Kopplungsdämpfung ist die Summe aus Unsymmetriedämpfung des Paares und der Schirmdämpfung des Schirmes Wie vorher erklärt, strahlen symmetrische Paare einen Teil der Energie ab, wenn die Kabel elektrisch lang sind. Das Mass für diese Abstrahlung ist die Unsymmetriedämpfung des Paares. Bei geschirmten Paaren wird diese Abstrahlung durch den Schirm zusätzlich geschirmt. Das Mass für die Schirmwirkung bzw. des EMV-Verhaltens eines geschirmten symmetrischen Paares ist damit die Summe aus der Unsymmetriedämpfung des Paares und der Schirmdämpfung des Schirms, Die Kopplungsdämpfung bzw. die unbalance attenuation. Da beide Einheiten logarithmisch gemessen werden, können sie einfach addiert werden. Der Generator speist das Paar symmetrisch, im Kopf wird das Kabel, wie beim Koaxialkabel im Gleichtaktbetrieb angeschlossen. Das logarithmisch Verhältnis von eingespeister zu gemessener Leistung ist die Kopplungsdämpfung. Zusätzlich kann im Gegentaktbetrieb die Schirmdämpfung des Schirms gemessen werden. Die Differenz aus beiden Messungen ist die Unsymetriedämpfung. geschirmte symmetrische Kabel, Datenkabel, mehradrige Kabel IEC , Kopplungsdämpfung, Triaxialverfahren, Verfahren mit 2 Generatoren in Beratung

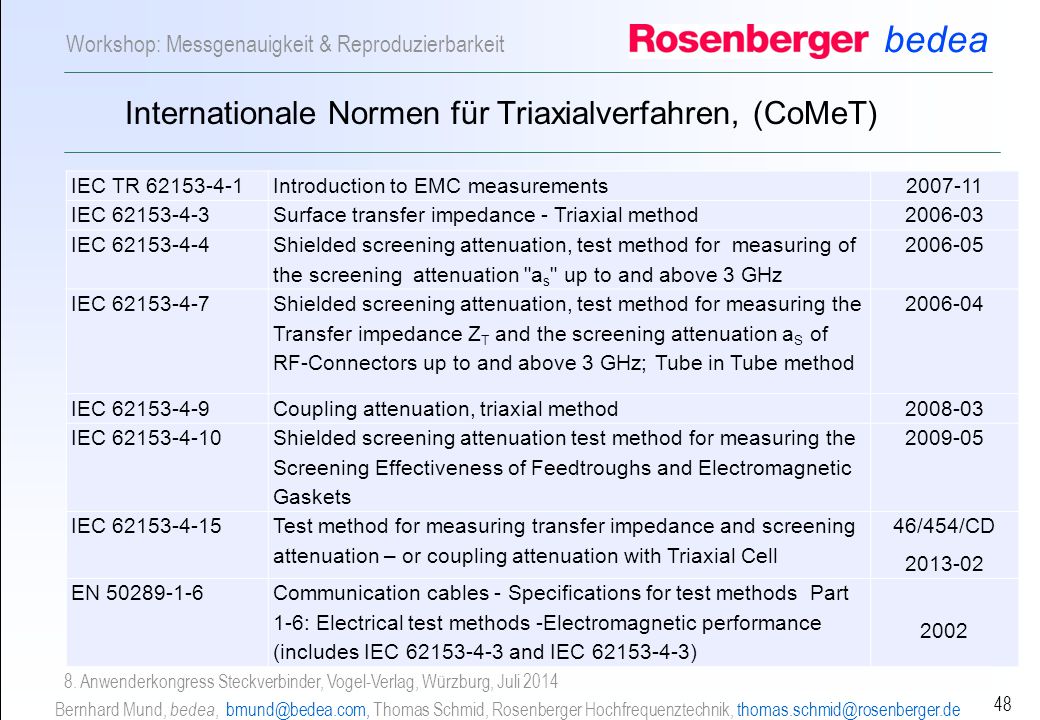

48 Internationale Normen für Triaxialverfahren, (CoMeT)
IEC TR Introduction to EMC measurements IEC Surface transfer impedance - Triaxial method IEC Shielded screening attenuation, test method for measuring of the screening attenuation "as" up to and above 3 GHz IEC Shielded screening attenuation, test method for measuring the Transfer impedance ZT and the screening attenuation aS of RF-Connectors up to and above 3 GHz; Tube in Tube method IEC Coupling attenuation, triaxial method IEC Shielded screening attenuation test method for measuring the Screening Effectiveness of Feedtroughs and Electromagnetic Gaskets IEC Test method for measuring transfer impedance and screening attenuation – or coupling attenuation with Triaxial Cell 46/454/CD EN Communication cables - Specifications for test methods Part 1-6: Electrical test methods -Electromagnetic performance (includes IEC and IEC ) 2002 Folie 24, International Standards for the triaxial test set-up Foil 24 is a list of International Standards for the triaxial test set-up

49 Literatur [1] Bernhard Mund, Thomas Schmid: EMC of HV cables and components with Triaxial Cell, Wire & Cable Technology International/January & March 2012 [2] Bernhard Mund, Thomas Schmid: Messen der Schirmdämpfung von Steckverbindern, Kabeldurchführungen und EMV-Dichtungen, 3. Anwenderkongress Steckverbinder 2009, Vogel Verlag, Würzburg [3] Bernhard Mund: EMC of Cables & Connectors & Test methods, EMC Zurich 2007 [4] Bernhard Mund: Measuring the EMC on RF-connectors and connecting hardware, Tube in tube test procedure, IWCS (International wire & cable symposium) 2004, Philadelphia [5] Thomas Hähner und Bernhard Mund: Measurement of the screening effectiveness of connectors & cable assemblies: International Wroclaw Symposium on Electromagnetic Compatibility, EMC 2002 [6] Thomas Hähner und Bernhard Mund: Background, content and future of the EMC measurement standard prEN , Open / shielded test methods, International Wroclaw Symposium on Electromagnetic Compatibility, EMC 2000 [7] Otto Breitenbach, Thomas Hähner und Bernhard Mund: Kabelschirmung im Frequenzbereich von MHz bis GHz, erweiterte Anwendung eines einfachen Meßverfahrens, Frequenz 1-2/1999 S [8] Lauri Halme, Rauno Kytönen, "Background and introduction to EM screening (shielding) behaviours and measurements of coaxial and symmetrical cables, cable assemblies and connectors", IEE Colloquium on screening effectiveness measurements, Savoy Place London, 6 May 1998

50 Steuer- & Auswerte-Software WinCoMeT
- Steuerung des Netzwerkanalysators - Auswertung der Messergebnisse - Dokumentation - Export der Daten nach MS-Excel - Ausgabe auf Drucker - Vollversion zur Messung der Übertragungs- parametern von Kommunikationskabeln - einschliesslich FFT und Gating-Funktion Im Laufe mehrerer Diplomarbeiten wurde mit Studenten der FH Giessen eine Steuer- und Auswertesoftware entwickelt. Die Software steuert den Generator und den Empfänger, die Üblicherweise in einem Netzwerkanalysator integriert ist. Weiterhin können Messwerte gespeichert und weiterverarbeitet werden. Die Software wurde letztes Jahe von Denis Brück, Fachbereich MNI, überarbeitet unter Visual Basic und C++, allerdings zur Zeit noch in der Beta Version. Praktikanten oder Diplomanden sind willkommen, um hier weiterzuarbeiten. Verschiedene Kunden im Ausland warten auch auf die englische Ausgabe

51 Autoren Bernhard Mund, bedea Berkenhoff&Drebes GmbH
Rundfunk&Fernsehtechniker, Radio Brand Marburg, 1971 Dipl.-Ing. Nachrichten- & Mikroprozessortechnik, FH Giessen, 1984 Leiter Entwicklung Kabel sowie HF- & EMV-Messungen, Obmann des UK 412.3, Koaxialkabel, Sekretär des IEC SC 46A und CENELEC SC 46XA Coaxial cable Thomas Schmid, Rosenberger HF-Technik, Tittmoning Fernmeldehandwerker, Deutsche Bundespost; Traunstein 1988 Dipl.-Ing. (FH) Nachrichtentechnik, Fachhochschule München 1995 Entwicklung von HF-Steckern und Komponenten, HF-& EMV-Messtechn. Mitarbeiter UK 412.3, Koaxialkabel Mitarbeiter IEC TC 46 WG 5 Screening eff. & WG 6 Intermodulation

52 Danke fürs Zuhören ? ? ?
