Ergebnisse: Panasonic AW-HE120KE (Moving Head) Labor von Andrea Mayer im Fach Automatisierung in der Medienproduktion Andrea Mayer 2014.

Ähnliche Präsentationen


Präsentation zum Thema: "Ergebnisse: Panasonic AW-HE120KE (Moving Head) Labor von Andrea Mayer im Fach Automatisierung in der Medienproduktion Andrea Mayer 2014."—  Präsentation transkript:

1 Ergebnisse: Panasonic AW-HE120KE (Moving Head) Labor von Andrea Mayer im Fach Automatisierung in der Medienproduktion Andrea Mayer 2014

2 Vokabular Schwenken Pan – horizontaler Schwenk Tilt – vertikaler Schwenk Zoomen Tele – nahe Aufnahme Wide – entfernte Aufnahme Andrea Mayer 2014

3 Die Formel Address]/cgi-bin/aw_ptz?cmd=[Command]&res=[Type] Die IP-Adresse Jede Moving Head Kamera ist mit einer Nummer beschriftet, dies ist die jeweilige IP- Adresse. Unter diesen IP-Adressen sind die Kameras jeweils im Netzwerk zu finden. Unsere IP-Addresse lautet: Um zu testen, ob die Kamera wirklich mit dem Netzwerk verbunden ist, sendet man im cmd einen Ping mit der IP-Adresse. Kommt eine positive Rückmeldung, so ist die Kamera mit dem Netzwerk verbunden und man kann die Kamera mit Kommandos steuern. Andrea Mayer 2014

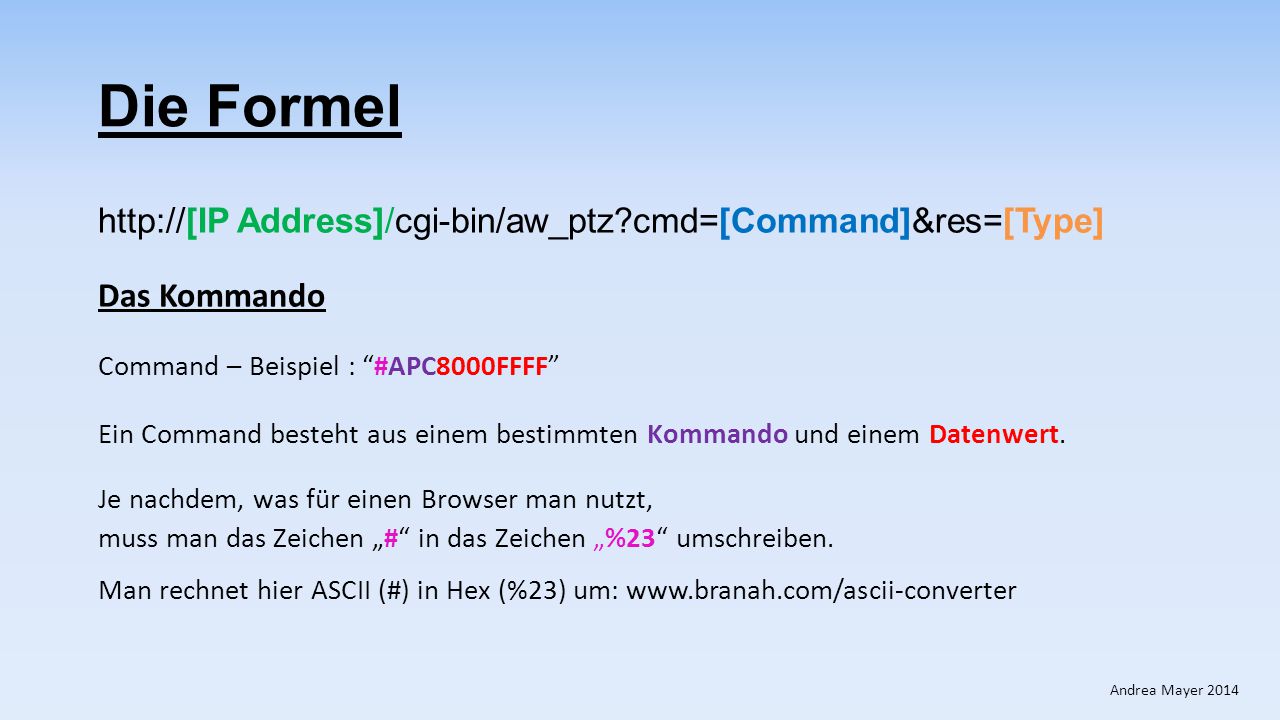

4 Die Formel Address]/cgi-bin/aw_ptz?cmd=[Command]&res=[Type] Das Kommando Command – Beispiel : “#APC8000FFFF” Ein Command besteht aus einem bestimmten Kommando und einem Datenwert. Je nachdem, was für einen Browser man nutzt, muss man das Zeichen „#“ in das Zeichen „%23“ umschreiben. Man rechnet hier ASCII (#) in Hex (%23) um: Andrea Mayer 2014

5 Die Formel Address]/cgi-bin/aw_ptz?cmd=[Command]&res=[Type] Der Type Der Type ist unveränderbar festgelegt mit der Zahl „1“.  Kompletter Link Andrea Mayer 2014

6 Pan/tilt -Command APC &res=1 Tilt-Position Pan-Position Pan / tilt - Kommando  Dieses Kommando kontrolliert die Schwenkbewegung, Lage und Filmrichtung der Kamera. Andrea Mayer 2014

7 Hexadezimalzahlen Hexa- Dezimal Dezimal A10 B11 C12 D13 E14 F15 Gezählt wird wie folgt:

8 Hexadezimalzahlen-Rechner Addition und Subtraktion in Hex Multipikation und Division in Hex Umrechner Hex Dez

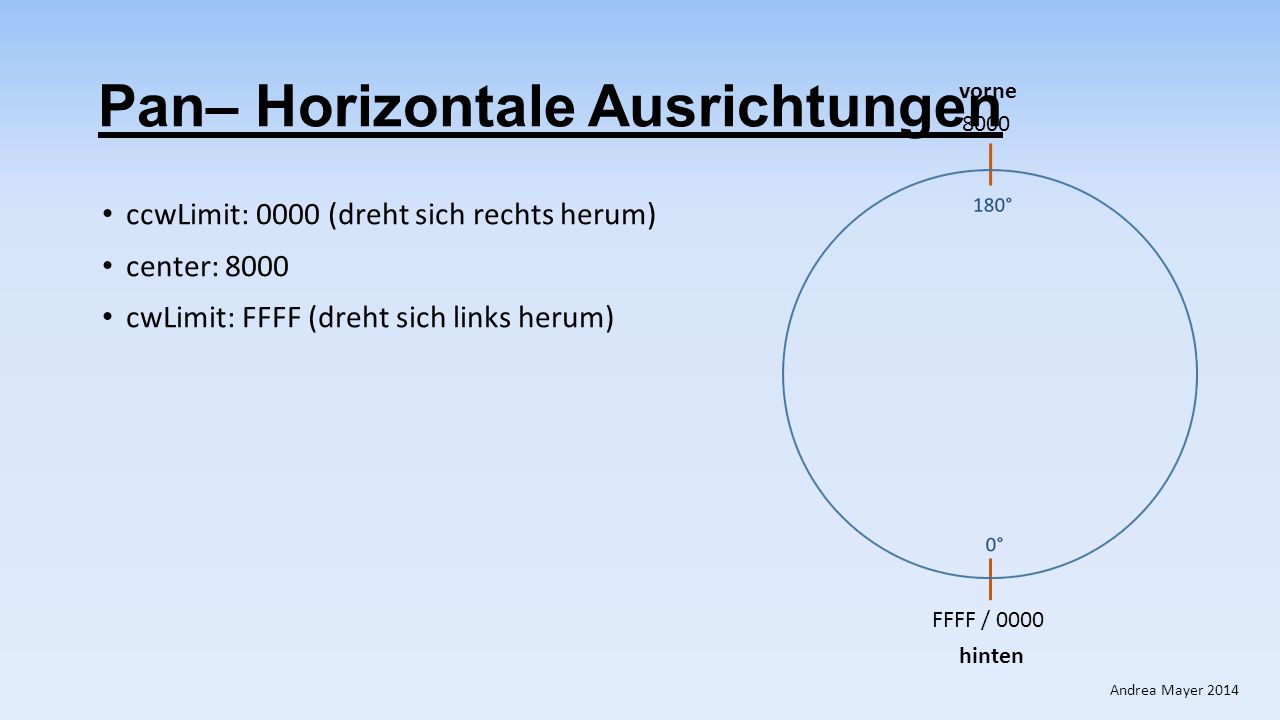

9 Pan– Horizontale Ausrichtungen ccwLimit: 0000 (dreht sich rechts herum) center: 8000 cwLimit: FFFF (dreht sich links herum) 8000 FFFF / 0000 vorne hinten Andrea Mayer 2014

10 ~ AAAA Pan – Horizontale Ausrichtung 8000 DDDD / EEEE / FFFF / 0000 / 1111 / 2222 vorne hinten ~ 5555 ~ 7777~ 8888 ~ 6666 ~ 9999 ~ 4444 ~ BBBB ~ 3333 ~ CCCC Andrea Mayer 2014 Beobachtung Handbuchangabe Nicht definiert 2D08 D2F5 180° 0° 90° 270°

11 Pan – Horizontale Ausrichtung Andrea Mayer D08 D2F5 FFFF/0000 Was für eine Größe hat 1 Grad? D2F5 - 2D08 = A5ED A5ED = 350 Grad A5ED / 350 Grad = ? NR: 350 Grad = 15E A5ED / 15E = 79,5CE 79,5CE = 1 Grad Probe: Bekommt man bei 180 Grad / vorne wirklich 8000 Hex? 79,5CE * 175 Grad = ?NR: 175 Grad = AF 79,5CE * AF = 52B7 + 2D08 = 7FBF ~ 8000  Die einzelnen Pan-Winkel in Hexadezimal-Zahlen findet man in dem Excel-Dokument auf der Ergebnis-Seite der Worksite. 0° 180°

12 vorne 8000 Tilt – Vertikale Ausrichtung ~ 5500 oben unten ~ 5555 ~ 7500 ~ 0000 ~ FFFF center: 8000 downLimit: FFFF upLimit: 0000 Andrea Mayer 2014

13 Zoomen Andrea Mayer 2014
