1 Lehrveranstaltung Betriebsfestigkeit Sommersemester 2014, Vorlesungseinheit Nr. 12
Dr.-Ing. Michael Freund Technische Universität Chemnitz Professur Festkörpermechanik

2 Hauptdehnungshypothese
1

3 Bruchmechanische Begriffe und Rissöffnungsarten
/ Rissspitze 2

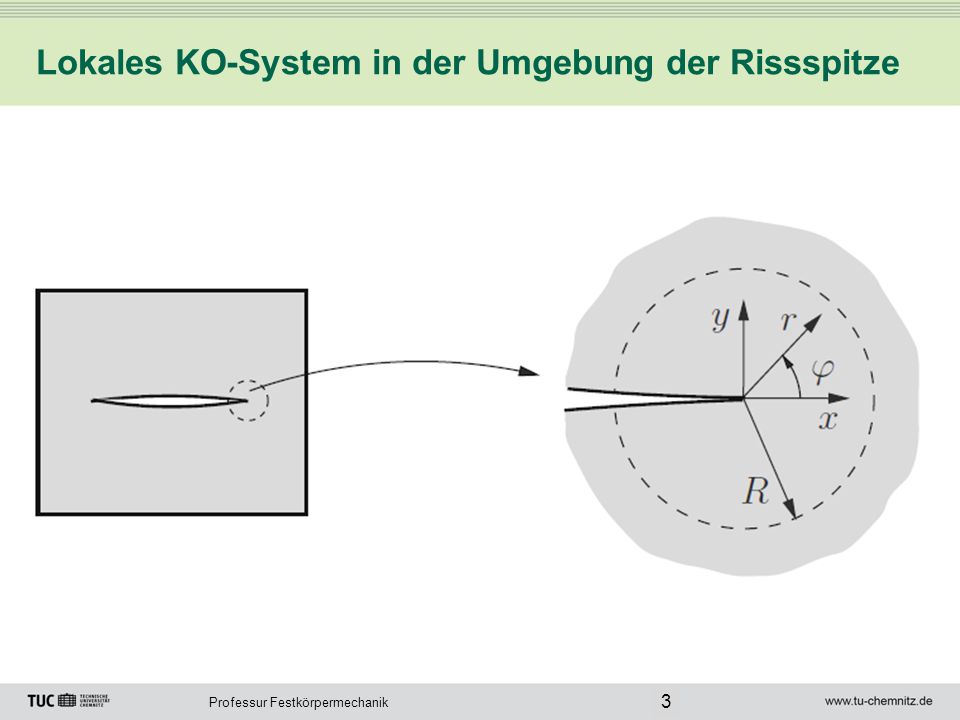

4 Lokales KO-System in der Umgebung der Rissspitze
3

5 K-Faktoren für typische Rissbelastungen (1)
Beispiel: Gerader Riss unter einachsigem Zug (Griffith-Riss) → Superposition zweier Teillösungen Belastung nur an den Rissoberflächen Elastische Ebene ohne Riss 4

6 K-Faktoren für typische Rissbelastungen (2)
5

7 K-Faktoren für typische Rissbelastungen (3)
6

8 K-Faktoren für typische Rissbelastungen (4)
7

9 K-Faktoren für typische Rissbelastungen (5)
8

10 K-Faktoren für typische Rissbelastungen (6)
9

11 K-Faktoren für typische Rissbelastungen (7)
10

12 K-Konzept (1) Prozesszone 11

13 K-Konzept (2) Dicke Platte 12

14 Bruchzähigkeiten verschiedener Werkstoffe
13
