1 Institut für Angewandte Mikroelektronik und Datentechnik Fachbereich Elektrotechnik und Informationstechnik, Universität Rostock Mirkocontroller Praktikum Kommunikation über DECT Digital Enhanced Cordless Telecommunication

2 Institut für Angewandte Mikroelektronik und Datentechnik Fachbereich Elektrotechnik und Informationstechnik, Universität Rostock Mirkocontroller Praktikum Aufgabe Herstellen der Kommunikation zu einem, an einen PC angeschlossen, Mikrocontroller über einen 2ten PC. Wobei die Kommunikation zwischen beiden PC‘s mit DECT erfolgt.

3 Institut für Angewandte Mikroelektronik und Datentechnik Fachbereich Elektrotechnik und Informationstechnik, Universität Rostock Mirkocontroller Praktikum DECT - ActiveX Auf der Senderseite wird für DECT ein ActiveX-Control verwendet. Welches Funktionen und Events zum steuern von DECT zur Verfügung stellt. ( iRobot.ocx ) Öffnen des seriellen Ports.PortOpen = TRUE Senden mit DECT.SendMessage = (“TEXT“) Event bei erhalten einer Nachricht “FireMessageReceived(Stationsnummer,Nachricht)“ Initaliesierungen können über eine Eigenschaftsseite des Controls geändert werden. (ComPort,Bautrate)

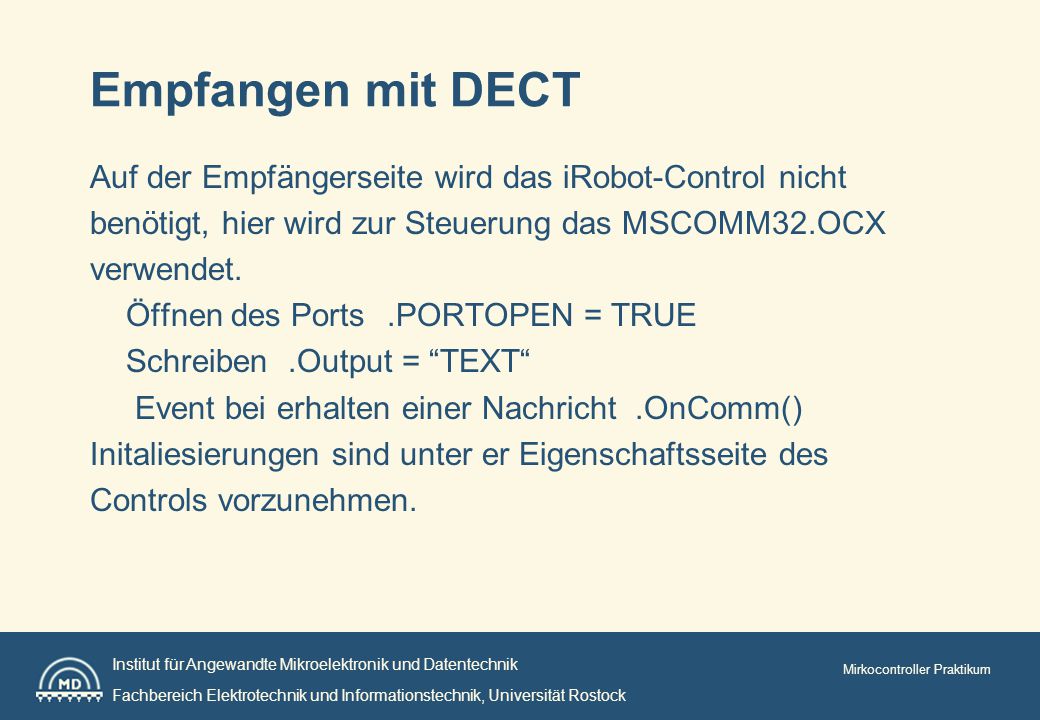

4 Institut für Angewandte Mikroelektronik und Datentechnik Fachbereich Elektrotechnik und Informationstechnik, Universität Rostock Mirkocontroller Praktikum Empfangen mit DECT Auf der Empfängerseite wird das iRobot-Control nicht benötigt, hier wird zur Steuerung das MSCOMM32.OCX verwendet. Öffnen des Ports.PORTOPEN = TRUE Schreiben.Output = “TEXT“ Event bei erhalten einer Nachricht.OnComm() Initaliesierungen sind unter er Eigenschaftsseite des Controls vorzunehmen.

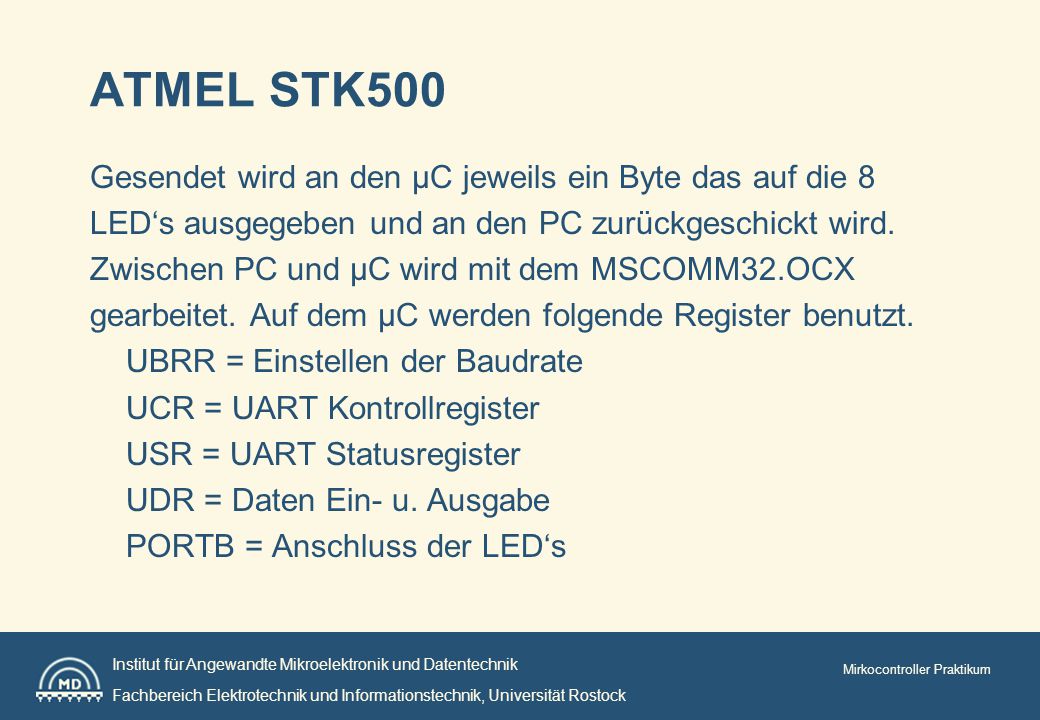

5 Institut für Angewandte Mikroelektronik und Datentechnik Fachbereich Elektrotechnik und Informationstechnik, Universität Rostock Mirkocontroller Praktikum ATMEL STK500 Gesendet wird an den µC jeweils ein Byte das auf die 8 LED‘s ausgegeben und an den PC zurückgeschickt wird. Zwischen PC und µC wird mit dem MSCOMM32.OCX gearbeitet. Auf dem µC werden folgende Register benutzt. UBRR = Einstellen der Baudrate UCR = UART Kontrollregister USR = UART Statusregister UDR = Daten Ein- u. Ausgabe PORTB = Anschluss der LED‘s
