1 Kanalnachbarschaftstag 2014 Wagrain

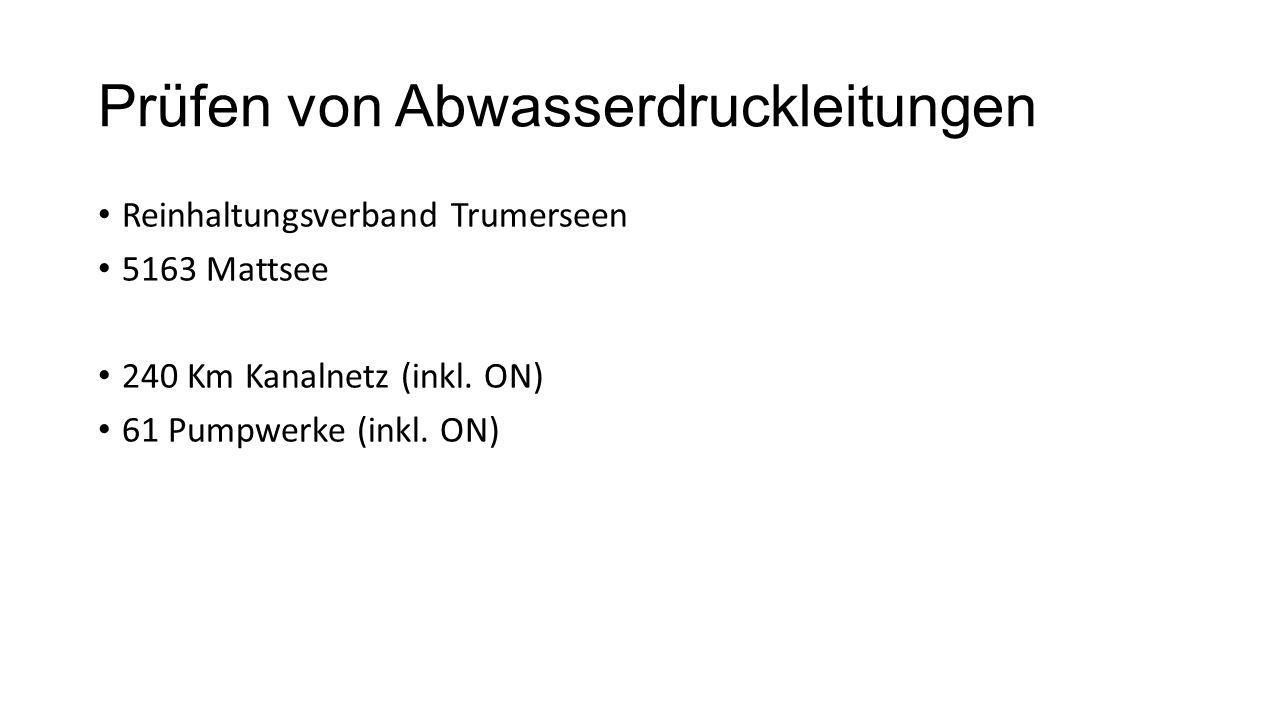

2 Prüfen von Abwasserdruckleitungen Reinhaltungsverband Trumerseen 5163 Mattsee 240 Km Kanalnetz (inkl. ON) 61 Pumpwerke (inkl. ON)

3

4

5 Was brauch ich zum Abdrücken Kanaldichtheitsprüfungskurs ÖWAV RICHTIGEN Lageplan und Höhenschnitt der Druckleitung von Anfang bis zum Ende mit allen Schächten (Belüftungs- und Entleerungsschächte, Verbindungsbauwerke, ….)

6

7

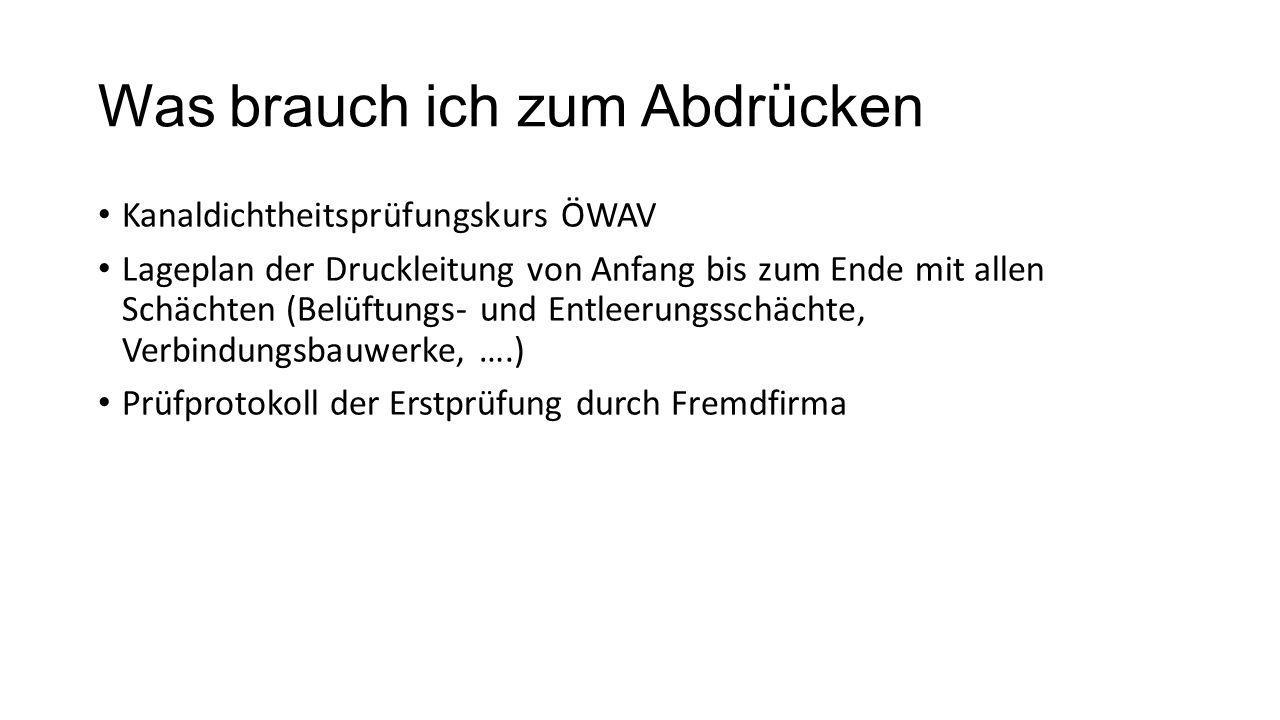

8 Was brauch ich zum Abdrücken Kanaldichtheitsprüfungskurs ÖWAV Lageplan der Druckleitung von Anfang bis zum Ende mit allen Schächten (Belüftungs- und Entleerungsschächte, Verbindungsbauwerke, ….) Prüfprotokoll der Erstprüfung durch Fremdfirma

9

10 Was brauch ich zum Abdrücken Kanaldichtheitsprüfungskurs ÖWAV Lageplan der Druckleitung von Anfang bis zum Ende mit allen Schächten (Belüftungs- und Entleerungsschächte, Verbindungsbauwerke, ….) Prüfprotokoll der Erstprüfung durch Fremdfirma Eigenes Prüfprotokoll

11 Prüfbericht nach ÖNORM B 2503 Prüfberichte sind vom berechtigten Prüfer vor Ort zu erstellen und müssen 5 Jahre aufbewahrt werden. Das Prüfprotokoll muss enthalten: Datum Prüfobjekt Beteiligte Personen Prüfverfahren Prüfortbestimmungen Atmosphärendruck zu Beginn und am Ende der Prüfung Alle Angaben, um eine Wiederholung der Prüfung zu ermöglichen

12

13

14

15 Was brauch ich zum Abdrücken Kanaldichtheitsprüfungskurs ÖWAV Lageplan der Druckleitung von Anfang bis zum Ende mit allen Schächten (Belüftungs- und Entleerungsschächte, Verbindungsbauwerke, ….) Prüfprotokoll der Erstprüfung durch Fremdfirma Eigenes Prüfprotokoll Absperr- und Sicherungsmaterial

16

17

18

19

20 Was brauch ich zum Abdrücken Kanaldichtheitsprüfungskurs ÖWAV Lageplan der Druckleitung von Anfang bis zum Ende mit allen Schächten (Belüftungs- und Entleerungsschächte, Verbindungsbauwerke, ….) Prüfprotokoll der Erstprüfung durch Fremdfirma Eigenes Prüfprotokoll Absperr- und Sicherungsmaterial Druckmanometer

21

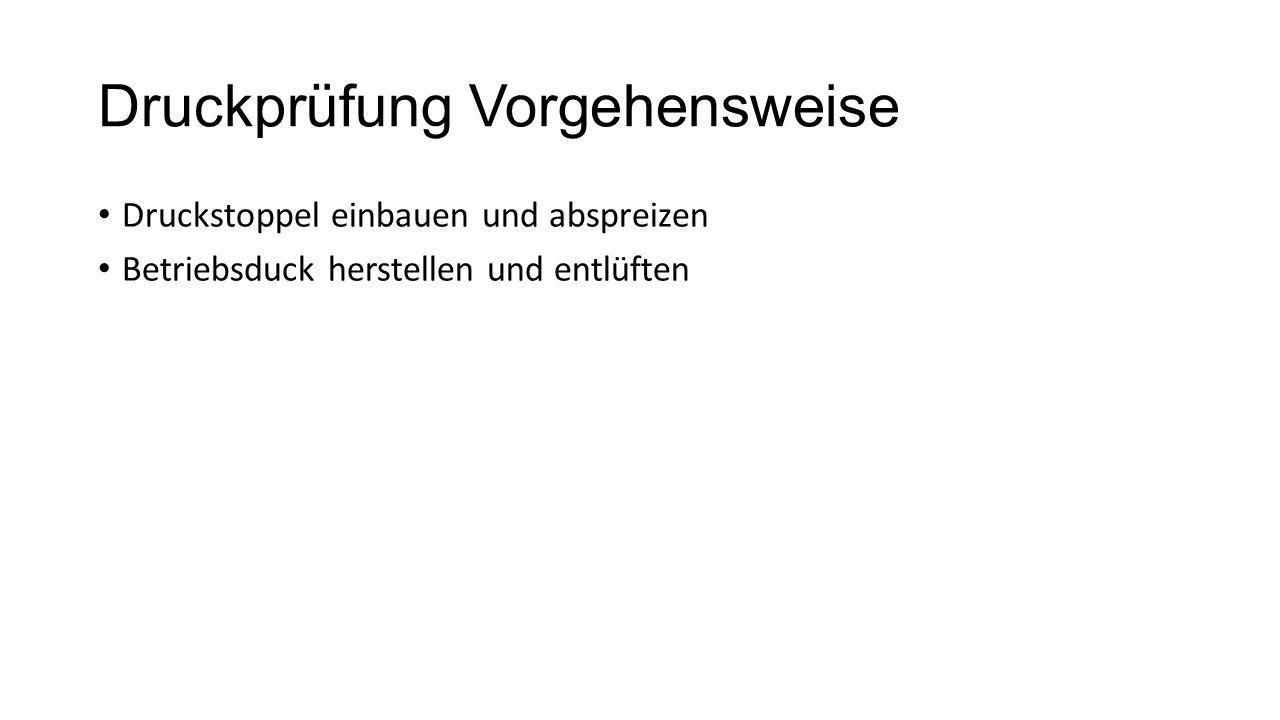

22 Druckprüfung Vorgehensweise Druckstoppel einbauen und abspreizen Betriebsduck herstellen und entlüften

23

24

25

26

27 Druckprüfung Vorgehensweise Druckstoppel einbauen und Abspreizen Betriebsduck herstellen und entlüften Druck auf Prüfdruck erhöhen 1,5 x Betriebsdruck Beruhigungszeit abwarten Prüfen (30 Min. 30 kPa Druckverlust laut ÖNORM B und 25 kPa laut EN 805 A.27.5)

28

29

30 Druckprüfung Vorgehensweise Druckstoppel einbauen und Abspreizen Betriebsduck herstellen und entlüften Druck auf Prüfdruck erhöhen 1,5 x Betriebsdruck Beruhigungszeit abwarten Prüfen Prüfung Ende – Druck ablassen abbauen

31 Prüfergebnis Dicht UNDICHT !!!! Absperrungen kotrollieren Pumpwerk, Schächte auf Undichtheit kontrollieren, Schrauben nachziehen Lecksuche Gasgemisch mit sehr kleinen Wasserstoffmolekülen (z.B.: Formiergas 95/5 oder Erdgas Helium 5.0 oder …) und Gasdetektor an der Erdoberfläche Einspeisung von Gas (ungiftig, nicht brennbar) in das Leitungssystem Anreicherung des in der Leitung befindlichen Wassers mit Helium Heliumhaltiges Wasser tritt an der Leckstelle aus Helium löst sich vom Wasser und diffundiert an die Oberfläche Messung des Heliumgehaltes der Luft entlang der Leitungstrasse Leckstellen werden in Folge der dort erhöhten Gaskonzentration mit Detektoren geortet Lecksuche - mit speziellen Horchgeräten Beim akustischen Horchverfahren wird mit Hilfe von hochempfindlichen Mikrofonen Geräusche von Leckagen verfasst. Aufgraben

32

33

34

35

36 Danke für die Aufmerksamkeit
