Physik 7 Kraftumformende Einrichtungen Dirk Uhlemann

2 Inhaltsverzeichnis Tipps Feste Rolle Lose Rolle Flaschenzug Hebel
Geneigte Ebene Zusammenfassung Hast du alles verstanden? Interessantes im Internet © du im August 2002

3 Tipps Mit einem Mausklick oder der Leertaste kommst du immer einen Schritt weiter. Über die Schaltflächen kannst Du eine Seite vor oder zurück oder direkt zum Inhaltsverzeichnis springen. © du im August 2002

4 Feste Rolle Es gilt: FZug = FHub FHub FZug sZug = sHub 10 N 10 N
Die Zugkraft ist so groß wie die Hubkraft. FZug = FHub Zug- und Hubweg sind gleich groß. FHub FZug sZug = sHub 10 N 10 N © du im August 2002

5 Lose Rolle Es gilt: FZug 5 N FZug = ½ FHub sZug = 2 sHub FHub 10 N
Die Zugkraft ist halb so groß wie die Hubkraft. 5 N FZug = ½ FHub Der Zugweg ist doppelt so groß wie der Hubweg sZug = 2 sHub FHub 10 N © du im August 2002

6 Flaschenzug (4 Rollen) Es gilt: FZug 2,5 N FZug = ¼ FHub sZug = 4 sHub
Die Zugkraft beträgt ein Viertel der Hubkraft. 2,5 N FZug = ¼ FHub Der Zugweg ist viermal so groß wie der Hubweg sZug = 4 sHub FHub 10 N © du im August 2002

7 Kraft mal Kraftarm = Last mal Lastarm
Hebel Es gilt: Kraft F1 Kraft F2 Für alle Hebel gilt im Gleichgewicht: F1 : F2= l2 : l1 Drehachse oder Kraftarm l1 Kraftarm l2 F1 . l1 = F2 . l2 Kraft mal Kraftarm = Last mal Lastarm © du im August 2002

8 Geneigte Ebene Es gilt: Länge l Zugkraft FZug Höhe h FZug : FG = h : l
Je steiler die geneigte Ebene, desto größer die Zugkraft. Zugkraft FZug Höhe h FZug : FG = h : l Je geringer die Zugkraft, umso größer der zurückzulegende Weg. Gewichtskraft FG © du im August 2002

9 Zusammenfassung Feste Rolle FZug = FHub sZug = sHub Lose Rolle
Flaschenzug (4 Rollen) FZug = ¼ FHub sZug = 4 sHub Hebel F1 : F2= l2 : l1 Geneigte Ebene FZug : FG = h : l © du im August 2002

10 Hast du alles verstanden? (1)
Um welche kraftumformenden Einrichtung handelt es sich? Ein Klick auf das Bild zeigt die Lösung. © du im August 2002

11 Hast du alles verstanden? (2)
Um welche kraftumformenden Einrichtung handelt es sich? Ein Klick auf das Bild zeigt die Lösung. © du im August 2002

12 Die richtige Antwort heißt: Hebel
Lösung Die richtige Antwort heißt: Hebel zurück © du im August 2002

13 Die richtige Antwort heißt: Hebel
Lösung Die richtige Antwort heißt: Hebel zurück © du im August 2002

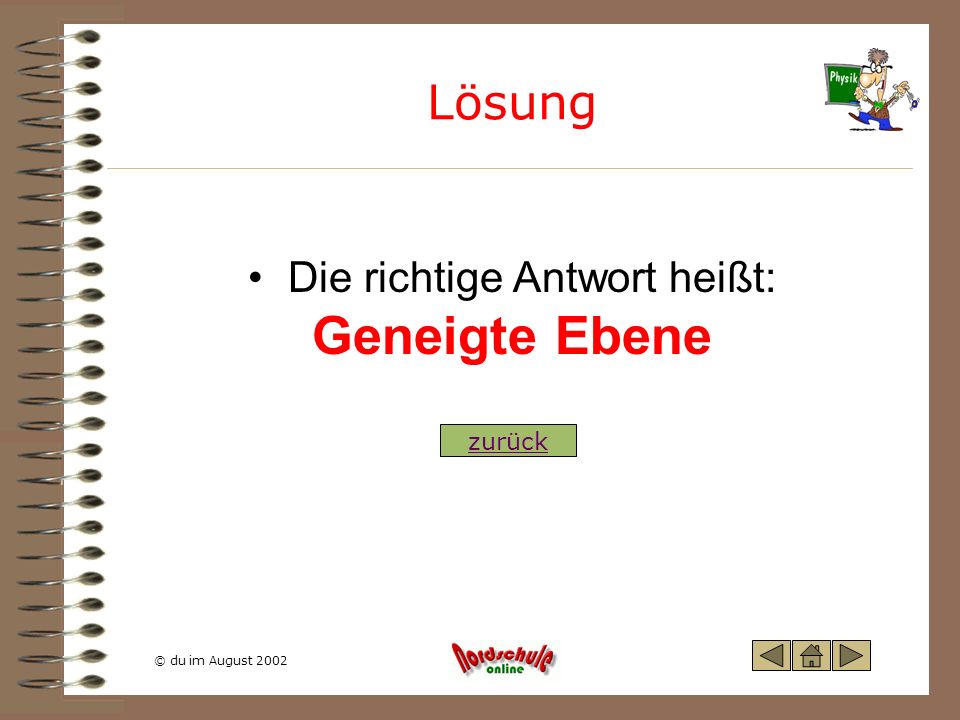

14 Die richtige Antwort heißt: Geneigte Ebene
Lösung Die richtige Antwort heißt: Geneigte Ebene zurück © du im August 2002

15 Die richtige Antwort heißt: Flaschenzug
Lösung Die richtige Antwort heißt: Flaschenzug zurück © du im August 2002

16 Die richtige Antwort heißt: Feste Rolle
Lösung Die richtige Antwort heißt: Feste Rolle zurück © du im August 2002
