1

2 WEKA MEDIA GmbH & Co. KG Technische Hilfeleistung ENDE HILFE Folien p.de Bewegen von Lasten Physikalische Grundlagen 1 Herzlich willkommen zur Ausbildung! 1

3 WEKA MEDIA GmbH & Co. KG Technische Hilfeleistung ENDE HILFE Folien p.de Leistungsfähigkeit und Funktion der Einsatzgeräte müssen bekannt sein Physikalische Grundlagen 2 2 Einleitung Foto: LUKAS Foto: Thrien bei zahlreichen Einsätzen große Kräfte notwendig

4 WEKA MEDIA GmbH & Co. KG Technische Hilfeleistung ENDE HILFE Folien p.de Physikalische Grundlagen 3 3 Mechanik die Reibungdie Rolledie schiefe Ebeneder Hebel

5 WEKA MEDIA GmbH & Co. KG Technische Hilfeleistung ENDE HILFE Folien p.de Physikalische Grundlagen 4 4 Der Hebel Grundregel Je länger der Hebel ist, desto weniger Kraft muss bei gleicher Last aufgebracht werden. Last F 1 Kraft F 2 Drehpunkt Lastarm l 1 Kraftarm l 2 Hebelbestandteile

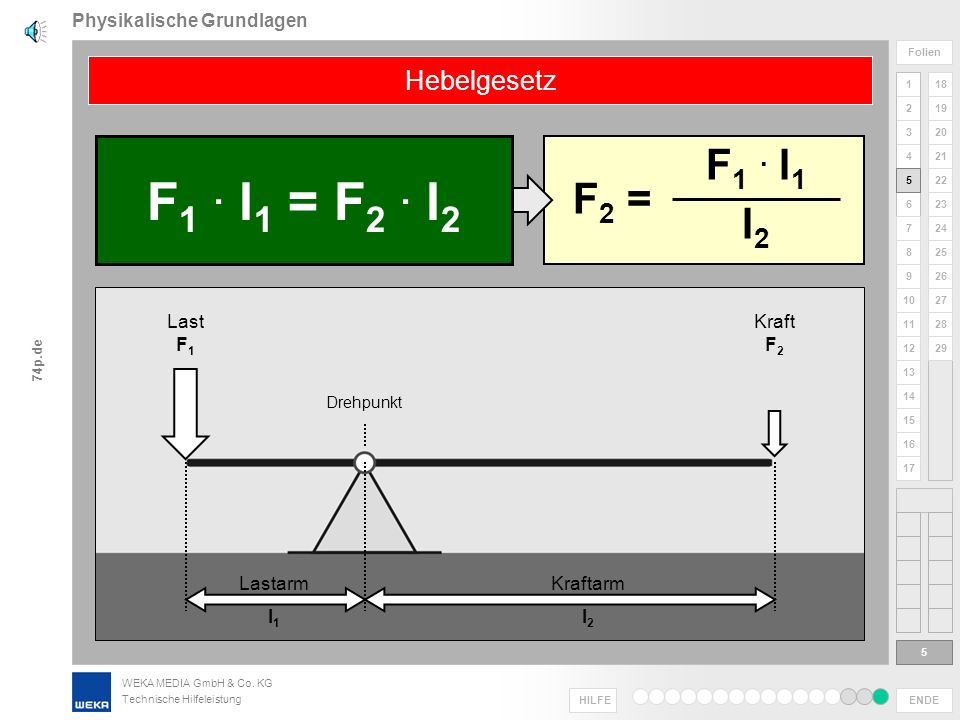

6 WEKA MEDIA GmbH & Co. KG Technische Hilfeleistung ENDE HILFE Folien p.de Physikalische Grundlagen 5 5 Hebelgesetz F 2 = F 1. l 1 l2l2 F 1. l 1 = F 2. l 2 Drehpunkt Last F 1 Kraft F 2 Lastarm l 1 Kraftarm l 2

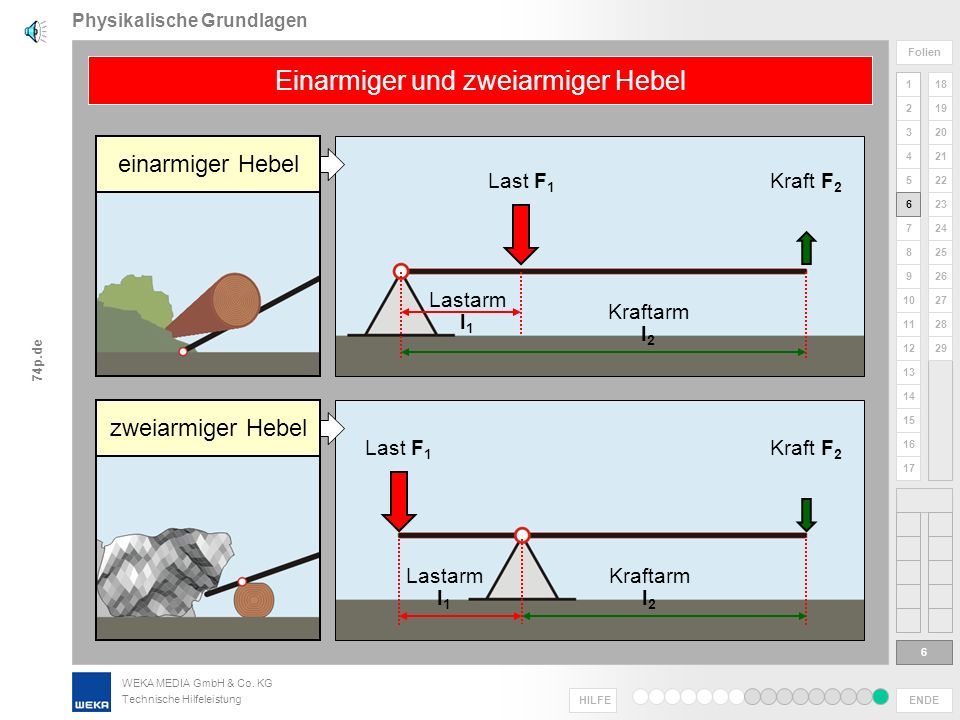

7 WEKA MEDIA GmbH & Co. KG Technische Hilfeleistung ENDE HILFE Folien p.de Physikalische Grundlagen 6 6 Einarmiger und zweiarmiger Hebel Last F 1 Kraft F 2 Lastarm l 1 Kraftarm l 2 Last F 1 Kraft F 2 Lastarm l 1 Kraftarm l 2 einarmiger Hebel zweiarmiger Hebel
