1 Clemens Simmer Einführung in die Meteorologie I - Teil I: Einleitung -

2 2 I Einführung I.1 Mathematische Grundlagen I.1.1 Physikalische Einheiten I.1.2 Differential- und Integralrechnung I.1.3 meteorologische Felder I.1.4 Vektoren-Operationen und Ableitungen I.2 Meteorologische Grundgleichungen I.2.1 Physikalische Grundlagen I.2.2 Skalenbetrachtungsweise

3 3 I.1.1 Physikalische Einheiten Dimensionen und Dimensionsanalyse SI-Einheiten Abgeleitete SI-Einheiten Vielfache und Bruchteile von Einheiten Dimensionsanalyse

4 4 Einheiten und Einheitenanalyse Wenn man physikalische Gleichungen auswertet, d.h. mit ihnen rechnet, z.B. das 2. Newtonsche Axiom Kraft = Masse · Beschleunigung oder F=ma so müssen alle Größen (Variablen, Konstanten, etc.) im gleichen Einheitensystem anngegeben werden. Umgekehrt kann eine Gleichung nur dann richtig sein, wenn rechts und links vom Gleichheitszeichen die gleichen Einheiten stehen, oder x=y ist nur dann physikalisch prinzipiell sinnvoll (Voraussetzung), wenn gilt [x]=[y], wobei [ ] bedeutetEinheit von

5 5 SI-Einheiten In der Meteorologie benutzt man das sogenannte SI-System (Système International dUnités). BasisgrößeNameSymbol LängeMeterm MasseKilogrammkg ZeitSekundes el. StromstärkeAmpereA TemperaturKelvinK StoffmengeMolmol LichtstärkeCandelacd

6 6 Abgeleitete SI-Einheiten Aus den Basisgrößen können weitere SI-Einheiten abgeleitet werden: abgeleitete SI-EinheitNameSymbol Fläche Volumen Quadratmeter Kubikmeter m2m3m2m3 FrequenzHertzHz = s -1 Kraft (=MassexBeschleunigung)NewtonN = kg ms -2 Druck (=Kraft/Fläche)PascalPa = N m -2 = kg m -1 s -2 Energie (=Arbeit=KraftxWeg)JouleJ = N m = kg m 2 s -2 Leistung (Energie/Zeit)WattW = Js -1 = kg m 2 s -3 el. SpannungVoltV = WA -1 = kg m 2 s -3 A -1

7 7 Vielfache und Bruchteile Für Vielfache der Basis- und abgeleiteten Einheiten gelten folgende Bezeichnungen: VielfachesNameSymbolBruchteilNameSymbol TeraT10 -1 Dezid 10 9 GigaG10 -2 Zentic 10 6 MegaM10 -3 Millim 10 3 Kilo*k10 -6 Mikro*μ 10 2 Hektoh10 -9 Nanon 10 1 Dekada Picop * ab ±3 schreitet man bei Potenzen in 3er Schritten voran.

8 8 Erweiterte Einheitenanalyse Einheiten können auch zum Auffinden physikalischer Gesetze genutzt werden Beispiel: –Wir vermuten, dass die Reibung R (= negative Kraft) eines Körpers im Luftstrom abhängt von der Geschwindigkeit v, der Luftdichte ρ L und vom Querschnitt des Körpers Q also R=f(v, Q, ρL) mit f(y) Funktion von y woraus für die Einheiten –Wir versuchen den Ansatz R=Cv k Q lρ L n mit C dimensionslose Konstante. Aus [x]=[y] folgt dann kg m/s²kg 1 m 1 s -2 =(m/s) k (m²) l (kg/m³) n –Es muss dann gelten: 1=nsiehe Potenz von kg 1=k+2l-3nsiehe Potenz von m -2=-ksiehe Potenz von s –Es folgt n=1 und l=2, durch Einsetzen dann k=1, womit das Reibungsgesetz lauten könnte: R=C· ρ L ·Q·v²

9 9 Meteorologische Variablen Meteorologische Variablen bezeichnen die wichtigsten variablen physikalischen Eigenschaften, die ein Luftelement (z.B. 1 m³ Luft) beschreiben (z.B. Temperatur, Druck, Wind, etc.) Meteorologische Variable können Skalare (nur ein Wert, z.B. Temperatur) oder Vektoren (drei Werte, z.B. der Wind mit den drei Richtungskomponenten) sein. Es gibt auch komplexere Elemente (z.B. Schubspannungstensor) die durch Matrizen (i.a. 3x3 Größen) beschrieben werden müssen.

10 10 Einige wichtige Elemente ElementSymbolSI-Einheit ungefährer Wert in Bodennähe Bedeutung Luftdruck (S)p kg/(ms 2 ) = Pa Antrieb für die Luftbewegung Luftdichte (S) kg/m 3 1,2Masse, Trägheit Lufttemperatur (S)TK288,15Wärme-energie Luftfeuchte (S)verschieden variabel Wolken, Niederschlag, Energie Windgeschwindigkeit (V) u, v, wm/s0 - 20Impuls der Luft Schubspannungs- tensor (T) τkg/(ms²)sehr variabelReibung Strahlungsflussdichte (S) FW/m Wärmequelle

11 11 Übungen zu I.1.1 Überprüfe die Konsistenz folgender Gleichungen in Bezug auf Art der Variablen und ihre physikalischen Einheiten Die Zentrifugalkraft F Z eines Teilchens auf einer Kreisbahn hängt ab von seiner Masse m, seiner Geschwindigkeit v und vom Radius R des beschriebenen Kreises. Zeige mit der Einheitenanalyse, dass gilt: F Z =C m R -1 v² mit C dimensionslose Konstante

12 12 I.1.2 Differential und Integralrechnung Differentialrechnung –Allgemeines –Produktregel –Kettenregel –allgemeine Regeln Integralrechnung –Allgemeines –partielle Integration –Substitution –allgemeine Regeln

13 13 Differentialrechnung Die Ableitung einer Variablen f (z.B. T, Temperatur) nach einer anderen Variablen x (z.B. t, Zeit), df/dxf gibt die Änderung von f an, wenn x um eine Einheit fortschreitet. Mit gilt für die physikalische Einheit der Ableitung [f]=[f]/[x] Regeln:

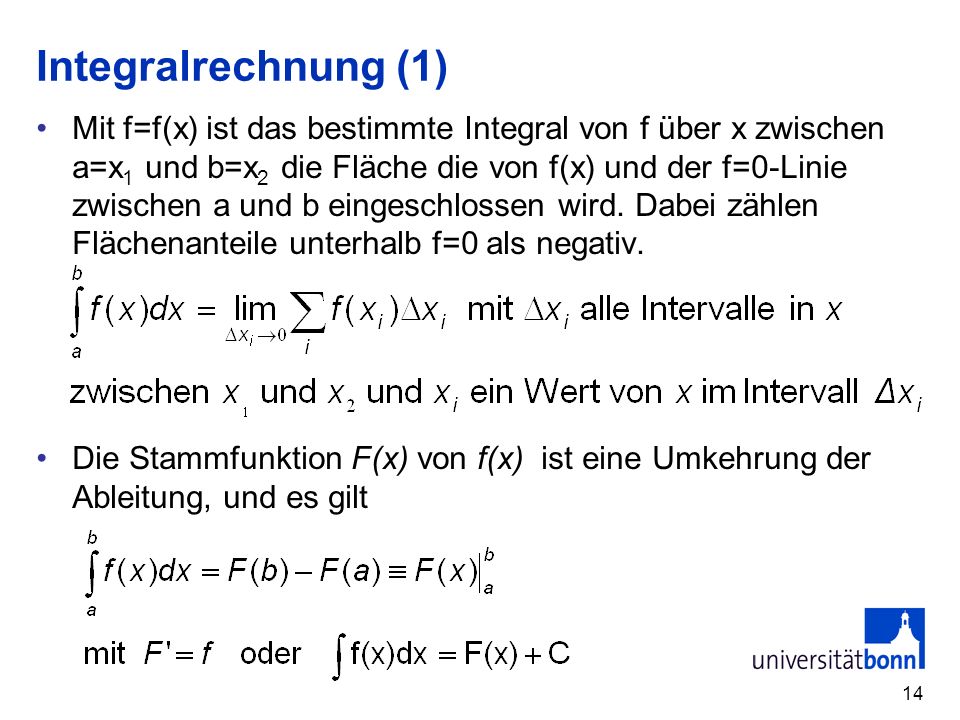

14 14 Integralrechnung (1) Mit f=f(x) ist das bestimmte Integral von f über x zwischen a=x 1 und b=x 2 die Fläche die von f(x) und der f=0-Linie zwischen a und b eingeschlossen wird. Dabei zählen Flächenanteile unterhalb f=0 als negativ. Die Stammfunktion F(x) von f(x) ist eine Umkehrung der Ableitung, und es gilt

15 15 Integralrechnung (2) Regeln

16 16 Übungen zu I.1.2 Bestimme die Ableitung von Bestimme die Stammfunktion von von

17 17 I.1.3 Meteorologische Felder Alle meteorologischen Variablen haben – an jedem Punkt der Atmosphäre, gegeben durch x Koordinate in Ostrichtung (Richtungseinheitsvektor ) y Koordinate in Nordrichtung (Richtungseinheitsvektor ) z Koordinate in der Vertikalen (Richtungseinheitsvektor ) – zu jeder Zeit t einen Wert, also z.B. x z y

18 18 Vektoren - kartesische Koordinaten x z y

19 19 Kontinuität Diskretisierung Die meisten meteorologischen Variablen, ob Skalar, Vektor, oder Tensor, sind als kontinuierliche Felder zu betrachten. Meist muss man zur Berechnung diese Felder in Zeit und Raum diskretisieren – bedingt durch eine endliche Anzahl von Messungen, oder – zur Erzeugung von numerischen (Computer-)Modellen. u v p, T w ρ y z x x y z t =t 0 = const

20 20 Zeitabhängiges dreidimensionales Wind- und Temperaturfeld als Linien: Stromlinien = verbundene Tangenten an Geschwin- digkeitsvektoren Juni, 2003,11–19:30 UT Gebiet 69 x 69 x 3 km 3 um Lindenberg in Farbe: Temperatur in 200 m Höhe

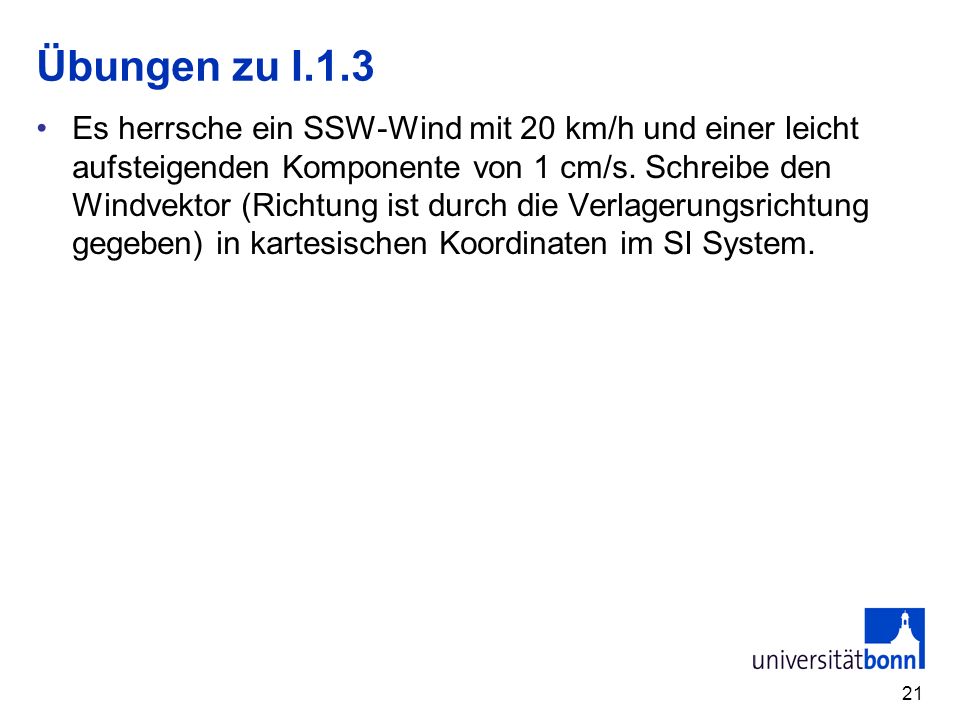

21 21 Übungen zu I.1.3 Es herrsche ein SSW-Wind mit 20 km/h und einer leicht aufsteigenden Komponente von 1 cm/s. Schreibe den Windvektor (Richtung ist durch die Verlagerungsrichtung gegeben) in kartesischen Koordinaten im SI System.

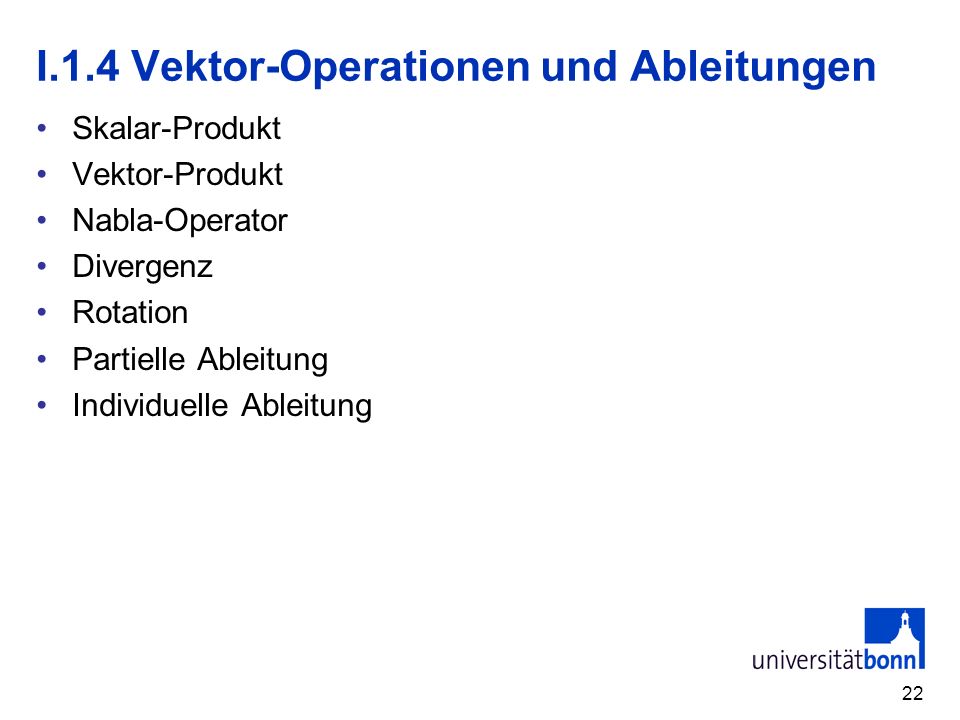

22 22 I.1.4 Vektor-Operationen und Ableitungen Skalar-Produkt Vektor-Produkt Nabla-Operator Divergenz Rotation Partielle Ableitung Individuelle Ableitung

23 23 Vektor-Operationen - Multiplikation mit einem Skalar a - Der Vektor bleibt ein Vektor. Jedes Element des Vektors wird einzeln mit dem Skalar a multipliziert. Der Vektor verlängert (oder verkürzt) sich um den Faktor a. Konvention: Bei der Multiplikation Skalar – Vektor benutzen wir (wie bei Skalar – Skalar) keinen Punkt.

24 24 Vektor-Operationen - Skalar-Produkt (a) - Das Skalarprodukt zweier Vektoren ist ein Skalar. Es wird komponentenweise multipliziert, dann addiert. Summenkonvention (Summation über mehrfach auftauchenden Indices) Es ist maximal bei parallelen Vektoren und verschwindet, wenn diese aufeinander senkrecht stehen. Konvention: Das Skalarprodukt wird durch einen Multiplikationspunkt (·) gekennzeichnet.

25 25 Vektor-Operationen - Betrag (Länge) eines Vektors und das Skalar-Produkt (b) -

26 26 Vektor-Operationen - Vektor-Produkt - Das Vektor-Produkt zweier Vektoren ist wieder ein Vektor. Es verschwindet bei parallelen Vektoren und ist maximal, wenn die beiden Vektoren senkrecht aufeinander stehen. Mit den Multiplikatoren (hier Reihenfolge beachten) bildet das Produkt zusammen ein Rechtssystem (Rechte-Hand-Regel). Das Vektorprodukt ist der 0-Vektor, wenn die beiden Vektoren parallel sind. Konvention: Das Vektor-Produkt oder Kreuz-Produkt wird durch ein x gekennzeichnet.

27 27 Die räumliche und zeitliche Ableitung meteorogischer Felder Die Ableitung meteorologischer Felder nach Raumkoordinaten oder nach der Zeit ist meist wichtiger als die Felder selbst (z.B. Druckgradient). Berechnung (Beispiel für Zeitableitung): t T ΔtΔt ΔTΔT

28 28 Partielle Ableitungen Da meteorologischen Variablen meist von vier Koordinaten abhängen (x,y,z,t), muss man bei Ableitungen nach einer speziellen Koordinate spezifizieren, was mit den anderen Koordinaten geschieht. Hält man alle anderen Koordinaten bei der Ableitung nach einer speziellen Koordinate konstant, so nennt man dies partielle Ableitung, und schreibt (sprich del): Selbstverständlich lässt sich dies auf beliebige Abhängigkeiten verallgemeinern.

29 29 Bezeichnungen Änderung des Wertes mit der Zeit an einem festen Ort (z. B. Thermometer in einer Wetterstation) = lokalzeitliche Ableitung = partielle Ableitung nach der Zeit Änderung des Wertes mit dem Ort entlang einer Raumkoordinatenrichtung (hier x, z.B. annähernd eine Temperaturmessung mit einem sehr schnellen Flugzeug) zu einer festen Zeit = lokale (räumliche) Ableitung = partielle Ableitung nach einer Raumrichtung

30 30 Räumlicher Gradient – Nabla Operator = Zusammenfassung der räumlichen Gradienten in Richtung der Raumkoordinatenachsen. Der räumliche Gradient hat also drei Komponenten, ist also ein Vektor: Der räumliche Gradient weist in Richtung der stärksten Zunahme der Größe. Sein Betrag (Länge des Vektors) ist die Größe der Ableitung in Richtung der stärksten Zunahme. Beachte: Es wird beim Gradient kein Punkt hinter dem Nabla geschrieben. Es ist ähnlich der Multiplikation zwischen Skala und Vektor.

31 31 Räumlicher Gradient – Nabla Operator Beachte: Nabla ist ein (Vektor-)Operator, d.h. die Reihenfolge darf hier nicht vertauscht werden! Nabla ist ein (Vektor-)Operator der nach rechts wirkt. Er ergibt nur einen Wert, wenn er links von einem Ausdruck steht. Steht er rechts von einem Ausdruck, so behält er seine Operatorfunktion bei (und wartet auf Anwendung).

32 32 Divergenz eines Vektorfeldes - Skalar-Produkt des Nabla-Operators mit einem Vektor - x 0 < 0 Die Divergenz quantifiziert das Zusammenströmen (Senke, negativ) und Auseinanderströmen (Quelle, positiv) eines Vektorfeldes. y t=0 t=t 1

33 33 Beachte die Reihenfolge!

34 34 Rotation eines Vektorfeldes - Vektor-Produkt des Nabla-Operators mit einem Vektor - Der Rotationsvektor steht senkrecht auf der Ebene in der sich die Strömung maßgeblich krümmt. Dabei dreht sich die Strömung nach links, wenn man entgegengesetzt zur Richtung des Rotationsvektors schaut.

35 35 Windgeschwindigkeit = Windvektor = Ortsversatz eines Luftvolumens p (parcel) über die Zeit pro Zeiteinheit = zeitliche Änderung des Ortsvektors eines Luftvolumens 0

36 36 Änderung von meteorologischen Elementen in bewegten Systemen (a) Betrachte die Temperaturänderung an einem mit Geschwindigkeit v F (F=Fahrrad) in Richtung s bewegten Thermometer mit der Zeit, d F T/dt dT F /dt hängt intuitiv ab von –der lokalzeitlichen Temperaturänderung T/t –von der Geschwindigkeit des Fahrrades v F und vom räumlichen Gradienten der Temperatur in Fahrtrichtung s F –beachte die passenden Einheiten! –überprüfe Gültigkeit an einem Beispiel –erweitere auf Geschwindigkeitsvektor für Fahrrad

37 37 Änderung von meteorologischen Elementen in bewegten Systemen (b) Das Fahrrad kann sich in alle Richtungen x, y, z bewegen, d.h. seine Geschwindigkeit ist ein Vektor Bewegt sich das Fahrrad in x-Richtung, so wird entsprechend die gemessene Temperatur durch die Änderung der Temperatur in x- Richtung bestimmt, und analog für die anderen Richtungen Wir können also anstatt schreiben:

38 38 Individuelle Ableitung DT/Dt Meteorologische Definition: Ersetze das Fahrrad durch ein Luftvolumen P, das mit dem Wind bewegt wird, also

39 39 Individuelle Ableitung DT/Dt Alternative Ableitung: Betrachte die Temperatur eines sich bewegen- den Luftvolumens. Allgemein hängt die Lufttemperatur von der Zeit und vom Ort des Luftpartikels ab, wobei auch der Ort (gegeben durch seine Koordinaten) von der Zeit abhängt. Dann kann man formal nach der Kettenregel ableiten:

40 40 Interpretation DT/Dt Die Änderung z.B. der Temperatur eines sich mit dem Wind verfrachteten Luftvolumens lässt sich also formal in zwei Anteile aufspalten: 1.die lokalzeitliche Änderung (z.B. Messung eines feststehenden stationären Thermometers) 2.der sogenannte Advektionsterm. Der Name wird verständlich, wenn man die rechte Gleichung nimmt (lokalzeitliche Änderung) und annimmt, dass individuelle Luftteilchen ihre Temperatur nicht ändern (DT/Dt=0). Dann beschreibt der Advektionsterm offensichtlich die lokale Änderung, die durch einen Temperaturgradienten, verfrachtet mit dem Wind (Advektion), erzeugt wird.

41 41 Übungen zu 1.3 bis 1.4 (1) Ein kartesisches Koordinatensystem sei festgelegt durch die Konventionen: x-Richtung zeigt nach Osten, y-Richtung zeigt nach Norden, z-Richtung zeigt nach oben. Wie lautet der Windvektor für einen Südostwind mit 10 m/s Geschwindigkeit und einer aufwärtigen Komponente von 1 cm pro Sekunde? Ein Luftvolumen sei zur Zeit t 0 am Ort (x,y,z)=(1000,500,2) und nach 10 Minuten am Ort (2500,-1000,3). Schätze den Windvektor ab. Wie groß ist der Betrag der Windgeschwindigkeit? Wo wäre das Partikel nach der gleichen Zeit gewesen, wenn der Betrag der Windgeschwindigkeit 1,5 mal so hoch gewesen wäre bei gleicher Windrichtung? Berechne allgemein und für (u,v,w)=(10,sinx,0):

42 42 Übungen zu 1.3 bis 1.4 (2) Skizziere die Felder, bestimme die lokalzeitlichen und die individuelle Ableitung der Temperatur und die Divergenz und Rotation der Windfelder. Der Wind weht konstant aus Westen mit 5 m/s. In der Luft nimmt bei fest gehaltener Zeit von Südwest nach Nordost die Temperatur um 1 K auf 100 km ab. Die Luft selbst wird durch die Sonne und ander Effekte überall um 1 K pro Stunde erwärmt. Welche Änderung der Lufttem- peratur zeigt ein Thermometer an einem festen Ort pro Stunde an? Ein Themometer an einem festen Ort misst eine Temperaturerhöhung um 1 K pro Stunde. Der Wind kommt aus Nord mit 10 m/s. Die Sonne erwärmt die Luft mit 2 K pro Stunde. Offensichtlich nimmt also die Lufttemperatur nach Norden ab. Um wieviel Grad pro 100 km nimmt die Temperatur nach Norden ab?

43 43 I.2 Meteorologische Grundgleichungen Physikalische Beziehungen zwischen den wesentlichen meteorologischen Variablen (Druck, Temperatur, Dichte, Feuchte und Wind) in Form von Gleichungen, die an jedem Ort in der Atmosphäre gelten Sogenannter dynamischer Kern der numerischen Simulationsmodelle für die Atmosphäre die in der Meteorologie für die Wetter- und Klimavorhersage genutzt werden Die Meteorologischen Grundgleichungen setzen sich i.w. aus vier Erhaltungsgesetzen und der Zustandsgleichung für ideale Gase (Gasgleichung) zusammen.

44 44 I.2.1 Physikalische Grundlagen Vier Erhaltungsgesetze Impulserhaltung (Newtonsche Axiome: Masse x Beschleunigung = Summe der angreifenden Kräfte) Gesamtmassenerhaltung: Erhöht sich die Dichte an einem Ort, so muss Masse aus der Umgebung dorthin geflossen sein. Wassermassenerhaltung: Analog zu 2., jedoch eingeschränkt auf Wasserdampf. Außer zum Ausgleich durch Massenfluss kann es auch zu Phasenumwandlungen kommen Wärmeenergieerhaltung: Eine Temperaturänderung wird hervorgerufen durch Druckabnahme, Strahlungsumwandlungen und/oder Phasenänderungen des Wasserdampf (Kondensationswärme)

45 45 Meteorologische Grundgleichungen - 5 (7) Primitive Equations Bewegungsgleichung (Navier-Stokes Gleichung) -> Wind (Vektor!=3 Gleichungen) 4 Kontinuitätsgleichung -> Luftdichte 5 Erster Hauptsatz der Wärmelehre -> Lufttemperatur 6 Haushaltsgleichung des Wasserdampfes -> Luftfeuchte, Wolken 7 Zustandsgleichung der Luft -> Luftdruck

46 46 Überblick - Grundgleichungen 6 prognostische, nicht-lineare, gekoppelte Diffgleichungen 1 diagnostische Gleichung

47 47 Lösung des Gleichungssystems Die Grundgleichungen bilden einen Satz von meist nicht- linearen gekoppelten Differentialgleichungen Notwendig zur Lösung sind: –zu einem Zeitpunkt (Anfangswerte) die Kenntnis aller 7 meteorologischen Parameter an jedem Ort im Vorhersagegebiet –zu jedem Zeitpunkt die Werte der meteorologischen Parameter an allen Rändern des Vorhersagegebietes (auch oben und unten) Dann ist eine Vorhersage in die Zukunft möglich ( Wetter- und Klimavorhersage)

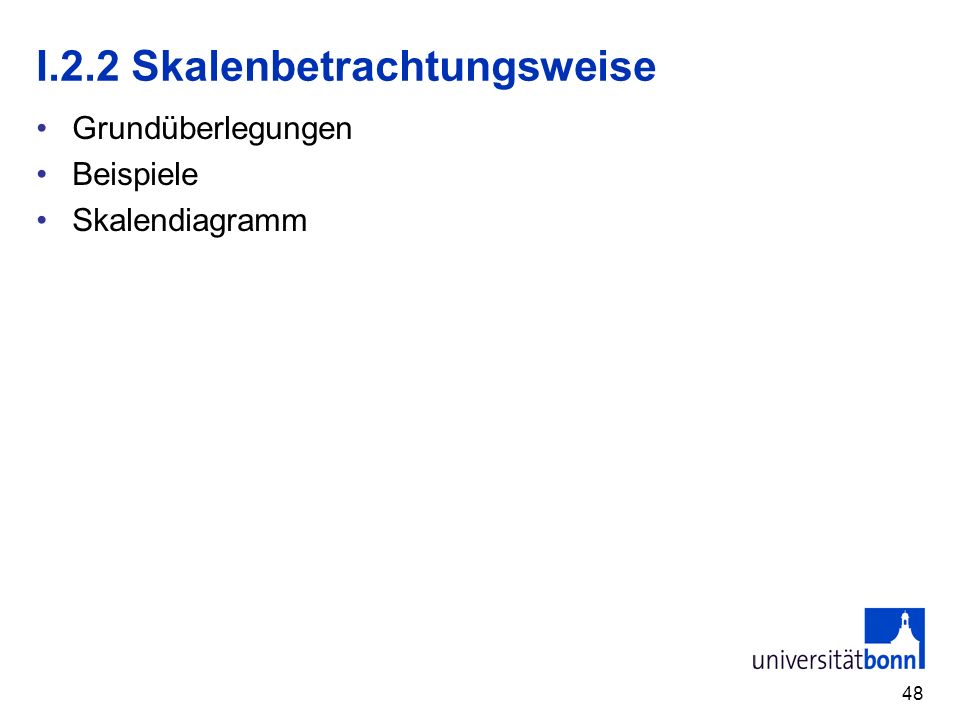

48 48 I.2.2 Skalenbetrachtungsweise Grundüberlegungen Beispiele Skalendiagramm

49 49 Grundüberlegungen Als Skalen bezeichnet man Längen- (L) und Zeitintervalle (T). Die meisten meteorologischen Phänomene haben für sie ganz typische Längen- und Zeitskalen im Sinne von Größenordnung (z.B. Wolken, Hurrikane, Zyklonen). Beobachtung in der Atmosphäre: Je größer die Längenskala L eines Phänomens, desto größer i.a. die dazugehörige Zeitskala T; also mit L nimmt T zu. Die Analyse der Grundgleichungen nach den Skalen von bestimmten Phänomenen wie z. B. einem Tiefdrucksystem (Skalenanalyse = Vergleich der Größenordnung von Termen) isoliert die jeweils dominanten Terme und führt so zu vereinfachten Gleichungen. Beispiele, ableitbar aus Bewegungsgleichungen: Geostrophischer Wind: Der Wind in den mittleren Breiten weht meist parallel zu den Isobaren mit dem tiefen Druck links liegend (auf NH). Statische Grundgleichung: Die Druckabnahme nach oben ist proportional zum Produkt aus Luftdichte und Schwerebeschleunigung

50 50 Beispiele Turbulenz Staubteufel Cumuluswolken Schwerewellen Tornados Cumulus congestus Gewitter Meso-Zyklone Tropische Zyklone (Hurrikan, Taifun) Zyklone der mittleren Beiten Rossby-Wellen

51 51 Turbulenz Lokale Messung Flugzeugmessung

52 52 Schwerewellen

53 53 Staubteufel u.l., Trombe u.r. und Tornado (Großtrombe) o.r.

54 54 Cumulus congestus

55 55 Tropische Zyklone

56 56 Zyklone und Meso-Zyklone im Mittelmeer

57 57 Rossby-Wellen (Strömung in ca 5 km Höhe)

58 58 Skalendiagramm Logarithmische Achsen: U=L/T T=L/U log T = log L-log U Linien konstanter charakteristischer Geschwindigkeit U sind Geraden mit Steigung 1. B=U/T=L/T²T=(L/B) 1/2 Log T =1/2 log L - 1/2 log B Linien konstanter Beschleunigung B sind Geraden mit Steigung ½. 1 m/s 10 m/s
