1 dmt netzwerktechnik Monitoring und Praxis FLUKE networks Heinrich-Hertz-Straße Kassel Tel.: dmt service+consulting GmbH Johann Kleindl

2 Agenda 16. November 2006 1. Messmethoden mit dem DSP-4000 O
2. Netzlast und Inventarisierung mit dem Etherscope O 3. Protokoll-Analyse mit dem Optiview und dem OptiView Protocol Expert O 4. Datenleitungen orten mit IntelliTone (Signalgeber und Empfänger). CableIQ O

3 Kupferverkabelung - Agenda
Verständnis für die Standards -- Kupferzertifizierung TIA TSB67 (1995) bis Kategorie 6 (2002) … und weiter Feldtestmethoden – Channel vs Permanent Link Kufpertest mit dem DTX-1800 Konfigurationsmöglichkieten mit dem DTX Praktische Zertifizierung und Fehlersuche Schaffen eines Zertifizierungstests – Ansicht und Speichern der Ergebnisse Fehlersuche an schlechten Links – Fault Info und HDTDX/HDTDR Verständnis für die Standards – Glasfaserzertifizierung Glasfasertest mit dem DTX-1800 und dem DTX-FTM Einstellungsmöglichkeiten und Setzen der richtigen Referenz Praktische Zertifizierung mit Dual-Wellenlängen = bidirektionales Testen Fehlersuche – optische Fehlerortung mit dem DTX Zusammenfassung Understanding the Standards – Copper Certification TIA TSB67 (1995) to Category 6 (2002) … and beyond Field Test Methods – Channel vs. Permanent Link Copper Testing with the DTX-1800 Configuration options with the DTX Hands-on certification and troubleshooting Passing a certification test – reviewing and saving test results Troubleshooting failing links – Fault Info and HDTDX/HDTDR Understanding the Standards – Fiber Certification Fiber Tier 1 Testing with the DTX-1800 and the DTX-FTM Configuration options and setting the reference properly Hands-on certification with dual wavelength/bi-directional testing Troubleshooting -- Visual Fault Locating with the DTX Summary

4 Standards für die Verkabelung
ISO/IEC 11801:2002 IT Generic Cabling for Customer Premises ANSI/TIA/EIA 568-B Verkabelungsstandard für kommerzielle Gebäude TIA/EIA TSB-67, TSB-95 Spezifikation der Übertragungsleistung für Feldmessungen von ungeschirmten Twisted-Pair Verkabelungssystemen EN50173:2002 Leistungsanforderungen an allgemeine Verkabelungs- systeme (CENELEC) DIN EN50173 (DKE) You will hear Fluke talking about the TIA. The reason is simple, not because we are an American Company (we are actually a Global Company) but because TSB-67 is still the only field testing standard that you can buy. All others are draft. Why have I crossed out EN50173 and ISO11801? These are not field testing standards, they do not support a channel definition, therefore they are no good for ATM 155 and Gigabit. They are currently being reworked so that they will support these applications. Current Class D is so ‘slack’ you could put a cat3 connector in the link and it still passes. Yes, if you retest to the NEW Class D, you could fail links that passed the current Class D. The name change will go from Class D:1995 to Class D:1999. TSB-95 we will cover in a moment. +TSB-155

5 Vorteile der Standardkonformität
Die Versicherung, dass das Verkabelungssystem die Standardapplikationen unterstützt Zukünftige Netzwerkanwendungen werden auf Basis der Infrastruktur Standards entwickelt Vereinfachte Administration Reduzierung der Gesamtkosten (TCO) An zukünftiges Wachstum angepasst Vorteile der Standard Compliance Assurance that cabling system will support standards-based applications Future network applications will most likely be developed based on infrastructure standards Simplify administration Reduce Total Cost of Ownership (TCO) Accommodate future growth

6 Kupferverkabelung Kupferkabel sind einfach zu verlegen und einfach anzuschließen. Kupferpatchkabel sind im Betrieb leicht zu händeln Kupferkabel sind universell

7 Übersicht: TSB67 bis zu TIA568-B Testkonfigurationen / Link Modelle
die TIA Standards Übersicht: TSB67 bis zu TIA568-B Kategorie 6 und mehr Testkonfigurationen / Link Modelle

8 Alte Feldtestparameter TSB-67
Übetragungsleistungsspezifikation zum Test von Kat5 / Class E TP-Verkabelung Verdrahtungstest Länge Laufzeit Laufzeitunterschied Dämpfung Nahnebensprechen (NEXT) TSB-67 (Released 10-95) requires that only these four parameters (characteristics) be tested for a UTP cabling link. This is based on the prevalent legacy applications available at that time(shown in the first slide). In the next slides we will discuss how new applications, particularly 1000BASE-T (gigabit Ethernet), has demanded new test specifications because of its much more complex transmission scheme. Legacy Field Test Parameters TSB-67 Transmission Performance Specifications for Testing Category 5 Twisted Pair Cabling Wire Map Length Propagation Delay Delay Skew Attenuation Near-End Crosstalk (NEXT)

9 Verdrahtungstest – Wire map 1
Korrekt und 1 zu 1 Aber sehen Sie auf die Paarbelegung! Reversed Pair, falsche Polarität Das Wichtigste bevor es weiter gehen kann

10 Verdrahtungstest – Wire map 2
Transposed Pair, Crossover-Kabel Split Pair Die Energie teilt sich auf die Nachbaradern auf. Leistungseinbussen bis zum Verbindungsabbruch. Das Wichtigste bevor es weiter gehen kann – Schirmprüfung nicht vergessen

11 das Kategorie 5 “System”
Ein Zweidrahtsystem Das traditionelle “alte” Übertragungssystem LAN Equipment Sender Empfänger Arbeitsstation Signal Sender Empfänger Signal In order to understand which test parameters should be tested or the reason for a certain selection of parameters we can revisit the model that was underlying the performance specifications for Cat 5. In all of the older network applications -- we can now call them legacy systems -- the underlying transmission model made the assumption that all wire pairs were to be used in one direction (half duplex). Typically only two wire pairs were needed to establish a connection. The graphic in this slides shows that each wire pair is used in one direction. This model applies to Ethernet (10BASE-T or 100BASE-T), Token Ring, ATM 155 and just about everything else that may now be obsolete. If we speak about a full duplex Ethernet switch we indicate that the switch can receive and transmit at the same time but the physical layer and the use of the cable pairs remains as indicated in this slide. We will use this model to explain the selection of the Cat 5 test parameters in a little bit. First, we want to indicate what is changing in the basic assumptions about how we want to test a four pair copper cabling link. Alt... legacy Altsystem {n} legacy system Erbe {n} [fig.] legacy Erbschleicher {m} legacy hunter Erbschleicherei {f} legacy hunting Erbschleicherin {f} legacy hunter Hinterlassenschaft {f} legacy

12 NEXT – Attenuation ACR NEXT Insertion Loss – Dämpfung – Attenuation
Signalquelle Signalempfänger Verlust Dämpfung 1 2 3 6 100 Ω Sendepaar Empfangspaar ACR NEXT Insertion Loss – Dämpfung – Attenuation NEXT klassifiziert die Nachbarbeeinflussung von 2 Adernpaaren Diagnose siehe HDTDX

13 Die Evolution der Verkabelungsstandards für Hochgeschwindigkeitsnetze
TSB-67 legacy … TSB-95 - UTP Cabling Tests for 1000Base-T über Cat5 Verkabelung (im Oktober 1999 veröffentlicht) Klasse D Kategorie 5e für UTP Kabel (im Februar 2000 veröffentlicht) Klasse D ! TSB-155 Kategorie 6 und 5e für UTP Kabel (im Juni 2002 veröffentlicht) Klasse D, Klasse E Bald … ein Standard für 10 Gigabit Ethernet Eine genaue Übersicht im Detail In response to the IEEE developments for 1000Base-T, the TIA/EIA has created several performance standards to address this LAN specification. In essence, catching up to revise and create minimum cabling standards and working to stay ahead of LAN technology developments. In addition, Category 6 has just been approved in June of 2002. We’ll discuss these three standards that relate to UTP cabling performance. ################################# Cabling Standards Evolution for High-Bandwidth Networking TSB-95 - UTP Cabling Tests for 1000Base-T over Category 5 Cable - Published 10/99 Category 5e Rated UTP Cabling Tests Published 2/2000 Category 6 Rated UTP Cabling Tests – Published 6/2002 Coming soon … a standard for 10 Gigabit Ethernet A brief review of each in more detail

14 Leistungsvergleich möglicherweise OK für 1000Base-T
This table identifies the new parameters added with TSB-95. Note that Propagation Delay and Delay Skew are noted as Specified, but had already been incorporated under addendum #1 of EIA/TIA 568-A. möglicherweise OK für 1000Base-T Eine komplettere Spezifikation

15 Codierung Manchester Code MLT3 PAM5 4B5B NRZ NRZI
Die Pulsform in einem Frequenzdiagramm dargestellt. Es ist wichtig, dass die Pulsform von einem idealen Rechteck abweicht um mit der Bandbreite / Störbandbreite besser zurecht zu kommen. Manchester Code 10Mbit die 1 wechselt auf positiv, die 0 auf negativ. Aber das Signal muss zum Ursprung zurückkehren. Differential Manchester Code Token Ring MLT3 100Mbit Flanke bei 1, keine Zustandsänderung bei 0 PAM5 1000Mbit gleiche Bandbreite wie bei 100Mbit, aber durch die mehrwertige Codierung und die 4 parallelen Übertragungswege effektiver. NRZI generell alle Daten werden vorbereitet damit der Empfänger den Takt rekonstruieren kann. 4B5B generell für 100Mbit die Daten werden eben für die Taktrekostruktion verscrambelt. Aus den 4 Bit-Daten werden so 5 Bit Daten. Dieser Overhead (125Mbit/s statt 100Mbit/s) wird übertragen. Bei Gigabit (8B/10B) sind es dann 1,25Gbit/s RZ return to Zero bei 1 gibt es einen Impuls, bei 0 keinen NRZ no return to zero bei 1 gibt es einen positiven Status, bei 0 gibt es einen negativen Status.  Halbe Bandbreite von RZ NRZI no return to zero Inverted Die 1 verändert den Zustand, die 0 belässt ihn. Beim Kodierungsverfahren 5-Level Pulse Amplitude Modulation (PAM5) wird pro Takt ein Symbol übermittelt, das einen von fünf verschiedenen Zuständen (-2, -1, 0, +1, +2) darstellt. Mit jedem Symbol werden zwei Bits übertragen. Da es vier verschiedene 2-Bit-Grupen ("00", "01", "10" und "11") gibt, bleibt noch ein Symbol übrig, das für Fehlerbehandlung eingesetzt werden kann. Die PAM5-Kodierung wird bei Fast-Ethernet 100Base-T2 und bei Gigabit-Ethernet 1000Base-T verwendet.

16 Kurvenform Die Codierung ist ein weiteres Mittel, sinnvoll mit der Bandbreite umzugehen. Wir kennen Manchester Code MLT3 PAM5 Die Pulsform in einem Frequenzdiagramm dargestellt. Es ist wichtig, dass die Pulsform von einem idealen Rechteck abweicht um mit der Bandbreite / Störbandbreite besser zurecht zu kommen. Manchester Code 10Mbit MLT3 100Mbit PAM5 1000Mbit NRZI generell

17 das “neue” Übertragungsmodell
Vier Adernpaare – vollduplex auf jedem Paar Arbeitsstation Horizontalverkabelung Switch The current transmission model for twisted-pair copper cabling analyzes the link performance for full duplex transmission on all wire-pairs. That is to say, all of the wire pairs are expected to transmit signals in both directions at the same time. This model requires new test parameters to fully analyze the affect of all the possible sources of noise disturbances as will be explained later. This model gives rise to test parameters that had not been defined in Cat 5 such as: Power sum NEXT (PSNEXT), FEXT, ELFEXT, Power sum ELFEXT (PSELFEXT) and Return Loss. Beispiel: Gigabit Ethernet (1000BASE-T)

18 Der Einfluss von allen drei störenden Paaren = Power Sum
Power Sum ELFEXT Signal ELFEXT (Signal- differenz in dB) FEXT PSELFEXT Dämpfung ELFEXT= Equal Level Far End Crosstalk = Normalisertes Fernnebensprechen ELFEXT is simply the difference between the FEXT signal and the attenuated signal at the receiver. ELFEXT is simply how much the FEXT signal is present compared to the attenuated signal. ELFEXT = FEXT - attenuation and is an indicator of the signal to noise ratio a 100Base-T receiver can expect. ELFEXT is like ACR: ACR = NEXT - attenuation and was an indicator of the signal to noise ratio a 100Base-T receiver could expect. Generally, the requirements related to FEXT will be stated in terms of ELFEXT. ELFEXT stands for “Equal Level Far End Crosstalk”. The words “Equal Level” are used to indicate that all FEXT signals are to be considered with the same attenuation. No matter where a crosstalk contribution occurs in the link, it is always attenuated by roughly the same amount. Cross-talk from multiple pair or “disturbers” results in performance requirements in terms of “Power Sum”. Der Einfluss von allen drei störenden Paaren = Power Sum

19 Vollduplexübetragung
Die Rückflussdämpfung addiert Störungen System A Sender Empfang Signal A nach B System B Empfang Sender Signal B nach A Richtkoppler Full duplex transmission is “bi-directional” similar to a typical telephone conversation. You and the other party can speak at once, yet hear each other’s words. This is due to a circuit in the telephone called a “hybrid” that reduces the volume of your own voice by canceling the signal it knows is being sent from your microphone. However, if there is a problem on the line and your voice bounces back, the volume of your return voice is not reduced and you may not clearly hear what the other party is saying. This is called a “reflection” and is caused by an impedance mismatch along the way. The further away the mismatch, the longer the period of the delay in your voice being heard. These reflections caused by impedance mismatches are only a concern with full-duplex transmission. 100Base-T on the other hand is a one way or half-duplex transmission scheme and does not suffer from reflections as there is no receiver connected to the transmitter as is illustrated in the diagram. Benötigtes Signal = gedämpftes Signal vom anderen Ende Rauschen = reflektiertes Signal auf dem selben Aderpaar

20 Empfangssignal + RL-Störung
Rückflussdämpfung Dämpfung Sendepaar 100 Ω Empfangspaar Empfangssignal + RL-Störung Return Loss – Rückflussdämpfung 4-paariger-Betrieb von 1,25 Gigabit und mehr Seit Gigabit Ethernet eine bekannte Technologie RL klassifiziert den mechanischen Aufbau eines Adernpaares Diagnose siehe HDTDR

21 Leistungsvergleich Eine komplettere Spezifikation
Here is the comparison of Addendum #5 for Category 5e and the “New” Category 5 established with TSB-95 Eine komplettere Spezifikation Garantiert OK für 1000BASE-T

22 Definitionen MHz - Mbit/s
Megahertz (MHz) nicht gleich Megabits pro Sekunde (Mbps) MHz: Einheit für Frequenz Mbps: Daten-Übertragungsrate Bandbreite: Frequenzbereich, der für die Datenübertragung benutzt wird Das Verhältnis zwischen MHz und Mbps wird durch die Art der verwendenten Daten- Kodierung bestimmt 9 9

23 Pegel der diversen Geschwindigkeiten
Die Entscheidungsschwellen für unterschiedliche Datenraten auf einem Kupferkabel am Anfang und nach 100 Metern Rechnet man die Dämpfung bei 100m und 10, 100 und 500 MHz dazu, ergibt sich ein sehr geringer Signalpegel, der höchste Anforderungen an die Empfangsschaltung stellt. Aber auch hier wird nicht sdo schwarz-wiss gemalt: Das Energiemaximum liegt auf einer niedrigeren Frequenz. Damit ist auch die Pegelerkennung „etwas“ einfacher.

24 Leistungsvergleich -> TSB155 Garantiert OK für 1000Base-T
Explain the tighter test limits in Cat 6 with respect to Cat 5e. Garantiert OK für 1000Base-T -> TSB155 Extrem stark erweiterte Leistung

25 Kabelkategorien Kategorie Frequenz Datenrate Anwendung 3 4 5 5e 6 6a 7
8 16 MHz 20 MHz 100 MHz 250 MHz 500 MHz 600 MHz 1.000 MHz 1.200 MHz 10 Mbit/s 16 Mbit/s 125 Mbit/s 1.250 Mbit/s - Mbit/s Ethernet 10BASE T Token Ring 100BASE-TX 1000BASE-T 10GBase-T Multimedia Data rates and frequencies specified for the high performance cables only apply to lengths of cabling up to 100m. The older definitions of ‘levels’ of data cable defined by Anixter have been superseded by the new TIA/EIA definitions of ‘categories’ for high performance cables. The concept of component specifications with different categories of cable has given way to classes of link, which includes end-to-end performance of the installed link. ANSI/TIA/EIA-568-B contains component specifications for Category 3, 5e and 6. You will note that 4 and 5 have been removed. When a link is tested, we call that link either Category 3, 5e or 6. ISO/IEC 11801:2002 contains component specifications for Category 3, 5, 6 and 7. To add confusion, the ISO Category 5 can be considered the ‘same’ as the TIA Category 5e. When a link is tested, we called that link either Class C, D, E or F. Class A - Supports applications with frequencies up to 100kHz Class B - Supports applications with frequencies up to 1MHz Class C - Supports applications with frequencies up to 16MHz Class D - Supports applications with frequencies up to 100MHz Class E - Supports applications with frequencies up to 250MHz Class F - Supports applications with frequencies up to 600MHz* *There is no field testing standard beyond 250 MHz.

26 Ein installierter “Cabling Link”
SWITCH Geräte-kabel Cross-connect Panel Horizontalkabel Wand-dose Patch kabel Arbeitsstation TELECOMMUNICATION ROOM Etagenverteiler Arbeitsplatz CP CP: Consolidation Point (optional) NIC The most generic model of the end-to-end link allows for two connections near either end of the installed link. This allow for a cross-connect patch panel in the telecommunication room (Floor distributor) and for a “Consolidation point” or MUTO near the work area. Many link implementations only use one connection in the Telecom Room; the connecting arrangements in this case is called “interconnect” rather than cross-connect. The configuration that includes a CP has become very popular with the deployment of modular office walls (“cubicle farms”)and flexible office space arrangements. The use of a CP connection provides flexibility when the modular furniture (or “cubicles”) are to be rearranged. The cabling only needs to be dismantled and then reinstalled to the CP rather than having to be reinstalled or rerouted from the Telecom Room. The maximum length of this end-to-end link is 100 m while the maximum length of the horizontal cable (excluding the patch cords at either end) is 90 m. This model is called the ‘Channel’ in the TIA or ISO standards. Note that in the cabling standards the end connectors are not part of the channel. The performance of these end connectors – at one end the connector that is inserted into the Hub or Switch and at the other end the connector that is inserted into the PC NIC card – is determined by the matching connector in these electronic devices.

27 Die Übertragungsstrecke Testen des “Channel Link”
Die Testergebnisse enthalten den vollen Beitrag der Mess- (Patch-) leitungen CP * TO Anwender Patchkabel Horizontalverkabelung Anwender-Patchkabel Diese Testmethoode ist für 10 GBASE-T ist vorgeschrieben. Herstelleranweisungen (Gewährleistung … ) können davon abweichen. Es dürfen nur spezifische Patchkabel, die vom Hersteller festgelegt sind, verwendet werden. Etagenverteiler Arbeitsplatz

28 Zwei Übergänge an jedem Ende. Test mit den Patchkabeln des Anwenders
Die Channel Messung Zwei Übergänge an jedem Ende. Test mit den Patchkabeln des Anwenders Gerätekabel Cross-connect Panel Horizontalverkabelung Telecom Outlet Patch-kabel des Benut-zers ! Arbeitsplatz Etagenverteiler Patchpanel CP CP: Consolidation Point (optional) Let’s begin by reviewing the link definitions existing in cabling standards. The first link model is called the Channel. The Channel (which used to be called the “User’s Link” at one point in time) is the end-to-end link which connects a network station (PC, Workstation, printer, server, etc.) to the network (Hub, MAU, or wiring concentrator). This, of course, is the link that the end-user is interested in on an ongoing basis. The channel Link is recognized by both TIA and International ISO standard committees.

29 Schlechtester Messwert
NEXT Messung, die Kurve Schlechtester Messwert This slide illustrates that the NEXT value measured at each frequency is to be evaluated against the TIA limit for that frequency and for the type of link selected to determine the PASS/FAIL status of the link. The difference between the limit and the measured value is called the “margin”. (We will express NEXT Loss in positive numbers.) Let’s use the plot in this slide to illustrate the measurement evaluation concept. The limit value for a channel measurement at 55 MHz is 33 dB while the measured value --shown in the plot above -- is 41.5 dB; the NEXT margin, therefore, at this frequency (55 MHz) is 8.5 dB. This evaluation needs to be performed at every frequency at which NEXT is measured. As discussed earlier, the step size should not exceed 150 kHz between 1 MHz and MHz and 250 kHz beyond that frequency. Among all the margin values computed, the tester must report the lowest margin (worst case NEXT) or the frequency and measured value at which the highest value of NEXT has been measured. The latter is the absolute maximum point of the NEXT plot but may not at all be the worst case (closest to the limit). It is likely that the highest NEXT is measured in the upper frequency region. If the link fails NEXT at any point, the worst case NEXT margin must be reported. This margin is a negative number in the DSP-100 because the measured number will be less than the limit value. Example at the same frequency point as illustrated in the slide: the limit is 33 dB. If the measured value is 29.5 dB, the margin is -3.5 dB. Schlechtester Wert: der kleinste dB Wert. Das passiert typischerweise im hohen Frequenzbereich

30 Schlechteste Reserve: +4.8dB Reserve bei 2.7MHz
NEXT Messung, die Kurve Schlechteste Reserve This slide illustrates that the NEXT value measured at each frequency is to be evaluated against the TIA limit for that frequency and for the type of link selected to determine the PASS/FAIL status of the link. The difference between the limit and the measured value is called the “margin”. (We will express NEXT Loss in positive numbers.) Let’s use the plot in this slide to illustrate the measurement evaluation concept. The limit value for a channel measurement at 55 MHz is 33 dB while the measured value --shown in the plot above -- is 41.5 dB; the NEXT margin, therefore, at this frequency (55 MHz) is 8.5 dB. This evaluation needs to be performed at every frequency at which NEXT is measured. As discussed earlier, the step size should not exceed 150 kHz between 1 MHz and MHz and 250 kHz beyond that frequency. Among all the margin values computed, the tester must report the lowest margin (worst case NEXT) or the frequency and measured value at which the highest value of NEXT has been measured. The latter is the absolute maximum point of the NEXT plot but may not at all be the worst case (closest to the limit). It is likely that the highest NEXT is measured in the upper frequency region. If the link fails NEXT at any point, the worst case NEXT margin must be reported. This margin is a negative number in the DSP-100 because the measured number will be less than the limit value. Example at the same frequency point as illustrated in the slide: the limit is 33 dB. If the measured value is 29.5 dB, the margin is -3.5 dB. Schlechteste Reserve: +4.8dB Reserve bei 2.7MHz Die schlechteste Reserve kann bei einer beliebigen Frequenz auftreten !

31 Die Installationsstrecke Testen des “Permanent Link”
Testergebnisse enthalten keinen Beitrag der Messleitungen CP * TO Messleitungen Horizontalverkabelung Messleitungen Diese Testmethoode ist für 10 GBASE-T noch nicht vorgeschrieben. Herstelleranweisungen (Gewährleistung … ) können davon abweichen. Etagenverteiler Arbeitsplatz * Consolidation Point (Optional)

32 Standards Compliant Cat 6 Plug
Patented design yields the most accurate and repeatable test results in the field. Interoperable with all Category 6 compliant systems. Features “snag-free” clip for a longer life. This plug has not been constructed as older personality modules were with the end of a patch cable. The plug wire-pair termination of a patch cord delivers too much variability in NEXT as well as Return Loss; furthermore, the manufacturing process to terminate these wires onto the personality’s circuit board introduces more variability. Instead, the PM06 is implemented on a circuit board with very carefully designed traces that in the production process yield very stable NEXT and Return Loss performance from unit to unit. You need to know if the cabling is T568A or T568B Avaya 110 IDC Block DSP-PM10A or 10B

33 RJ 45 für 600 MHz

34 Alternativer Stecker  Variante 2 für Cat7

35 Technik Wie funktioniert ein Twisted-Pair-Kabel Is E H
Gleiche - entgegengesetzte Ströme, gleiche - entgegengesetzte Felder - alle Felder heben sich gegenseitig auf Kleinerer Abstand der Leiter verkleinert die Impedanz und Störabstrahlungen bzw. störende Beeinflussungen von außen Verdrillte Leiter verbessern die Symmetrie und reduzieren damit die störende Beeinflussung E H Is 2 1 Gleiche - entgegengesetzte Ströme, gleiche- entgegengesetzte Felder - alle Felder heben sich gegenseitig auf Kleinerer Abstand der Leiter verkleinern die Impedanz und Störabstrahlungen bzw. störende Beeinflussungen von außen Verdrillte Leiter verbessern die Symmetrie und reduzieren damit die störende Beeinflussung

36 Geschirmtes Twisted Pair Kabel (TP-Kabel)
ScTP SSTP/ PIMF B C A 1-2 B 2-6 C 4-5 D 7-8 UTP D

37 Kabeltypen UTP ungeschirmt FTP mit gemeinsamen Schirm
STP mit gemeinsamen Schirm SSTP individuell paargeschirmt PIMPF individuell paargeschirmt UTP no shield unshielded twisted pair FTP common shield foil shielded twisted pair (can be anything else than foil) STP common shield shielded twisted pair SSTP individually pair shielded ScTP screened shielded twisted pair PIMF individually pair shielded pair in metal foil Note: On the measuring instrument, especially on the RJ45 you can select only shielded or not shielded. There is no difference on which type of cable is in use. There is only one shioeld connection.

38 Typische Kabelfehler: Installation
Typically cable faults: faulty installation

39 Übersicht über die Messmethoden
Channel Link C1 CP (cross-connect) TO C2 (PP) Ende der Übetragungs- strecke Anfang des Channels ein Konsolidierungspunkt ist erlaubt OK CP Permanent Link TO C2 (PP) Anfang der Installationsstrecke Ende des Permanent Links Die Kabel des Messgerätes sind ausgeschlossen ! Here we show the test configurations for the channel (which is the end-to-end link configuration), the old-fashioned basic link, and the permanent link (which has existed for a long time in international standards, and recently has been adopted for all new TIA standards). The channel configuration may include an optional consolidation point (CP) as well as a cross-connect (C1/C2) or four possible connections. The basic link is very basic indeed: only the connectors at the two ends of the installed cable are allowed in the basic link, but the point of measurement starts near the field tester and ends near the field tester remote unit at the other end of the link. Therefore, the cable in the basic link adapter is part of what is measured and reported. When you change the basic link adapter, you may get a different result, which is perfectly legal. The lowest test configuration shown is the permanent link. Again, this excludes the cable portions of the adapters, but includes the mated connection at each end. But the permanent link also allows for a consolidation point, which is desirable for open office cabling installations, and therefore more practical.

40 1 2 3 so schnell wie 1-2-3 Testeinstellung Knopfdruck auf “SETUP”
Wählen sie den richtigen Link und den Standard EN50173 Class E PL 100 Ohm STP NVP 78 % 1 Alternativ: EN50173 / ISO11801 Class E Channel Immer !! Auf den NVP und auf die Aktivierung des Schirms achten. UTP NVP etwa 69% PIMPF, Kabel mit individuellem Folienschirm NVP 78-82% Cat6 Kabel zwischen 69 und 74 % Namen des Benutzers eintragen !!! 2 3 so schnell wie 1-2-3

41 Test-Ergebnisse  LinkWare PC Software
YOU CAN CREATE AND DOWNLOAD CABLE ID’s TO THE DSP-4300!! Create files within LinkWare containing desired Cable Ids: Improved alpha-numeric capability (ex. 1A through 10D) Up to 253 Cable IDs per file Up to 8 files per Multimedia Card ID files reside on the Multimedia Memory Card The re-certify feature within LinkWare allows the user to take existing graphical tests (i.e., tests with plot data) and re-certify that data against a new test standard. If desired, this feature gives the owner the ability to qualify his previous test results against the final version of Cat 6. And remember, the DSP-4100 and 4300 can save graphical tests to 350 MHz, regardless of the test chosen. Contractors and owners can eliminate printing reports on paper by simply “printing” reports to a PDF file. This can be done in LinkWare with the click of one button up on the main toolbar. Save paper and money! For additional information on LinkWare, refer to the DSP-4300 introduction CD and open the PDF containing the LinkWare user manual (or download the manual from the web).

42 Fehlersuche mit dem DTX
Wenn es Fehler gibt, dann notieren Sie unsere Handy-Nummer oder nutzen die integrierte Diagnose Wenn es Fehler gibt dann notieren Sie unsere Handy-Nummer oder nutzen die integrierte Diagnose

43 DSP-Diagnose Der DSP-4x00 liefert sofort Diagnosefunktionen in einem grafischen Format. Nach einem Knopfdruck [Fault Info]. Fehlerdiagnose: “etwas deutlicher…” High Definition Time Domain Reflectometry: HDTDR High Definition Time Domain Crosstalk Analysis: HDTDX Instantaneous diagnostics means that with a touch of the Fault Info button both reflections and cross-talk can be identified without the need for any additional testing. A very important point to note here is that FLUKE has patented this technology. A key component of the patent is that we scale the crosstalk signal in the time domain for attenuation. This is extremely powerful, for it allows us to see a problem in the middle of the link the same as if it was right next to the tester (we will demonstrate this in the troubleshooting section of the hands-on testing). The other testers on the market are scrambling to catch up to our technology and have offered diagnostic capabilities. However, they are limited by the fact that they cannot scale for attenuation and therefore cannot accurately pinpoint the location of a crosstalk problem unless it’s very close to the tester!

44 Automatiserte Fault Info Time Domain X-Talk Analyzer
Fehlerdiagnose 2 Automatiserte Fault Info Time Domain X-Talk Analyzer Bei FAIL Knopf: Fault Info In addition to telling the technician that a link fails because the “worst case” NEXT value exceeds the limit at some frequency, the DSP-4X00 also reports the distance to the location where the crosstalk failure is occurring. An example is shown in the figure. In the example pictured above, a 20 foot section of CAT 3 grade network cable has inadvertently been installed in the middle of this network link. This link may work at a data rate of 10 Mbps, but when the user upgrades to 100 Mbps Ethernet components, the link would fail and no one would be able to identify why. If during the cable installation, a DSP-4X00 was used to certify the link, the NEXT test would fail, alerting the technician to the problem. More importantly, the DSP-4X00 would display the above graph after running the TDX Analyzer test. This would indicate to the technician the location of the failure so that the problem could quickly be corrected. Another example would be if a CAT 3 connector was installed instead of a CAT 5 connector. The technician would obtain a similar graph as the one above, except that the NEXT limit would only be exceeded for a short distance. The graph would produce a spike at the location of the CAT 3 connector so that the technician could go the very spot where the connector is and replace it. Findet den Fehler und analysiert ihn

45 EtherScope

46 Kupferkabeltest Belegung
Steckerbelegung Für die Steckerbelegung benötigt man ein Gegenstück, gegen das eindeutig identifiziert werden kann. Was wird benötigt ? Steckerbelegung Kabellänge Split Pair Erkennung Identifizierung des zweiten Kabelendes Unterbrechungen Kürzschlüsse Fehlerspannungen Stromversorgung Keine Zertifizierung für die EN50173 oder ISO11801

47 Kabelmessung Prinzip offen kurzge- schlossen terminiert
Tester terminiert Gesendeter Puls Reflektierter Puls kurzge- schlossen Was passiert bei Autonegation ? aktivem Signal ? Anschlußzeitpunkt an einem aktiven Port ? Tester An einem aktiven Port angeschlossen Gesendeter Puls

48 Glasfasertest Der Glasfasertest erfordert ein externes Messgerät:
Pegelmessung, Dämpfungsmessung, SM, MM Wer für den DSP oder das LANMeter noch ein DSP-FTK hat, kann das benutzen. Für Neuanschaffungen ist ein Simplifiber etwas komfortabler, da die Anzeige zu fast dem selben Preis integriert ist. Steckertypen: ST Bajonett (Tunnel) SC Push-Pull (Square) FC Bajonett schraubbar LC Lucent Connector: Kompaktstecker, etwas kleiner als SC, aber ähnlich MTRJ Kompaktstecker für hohe Steckdichten Volition Kompaktstecker: System von 3M, das nur selten vorkommt Fiber Jack Kompaktstecker; System von Panduit. In DACH nicht vertreten E2000 Edler Singlemode Stecker, gibt es auch in einer kompakten Variante. Mini-SC-Duplex Messgerät DSP-FOM Lichtquelle DSP-FOS Anzeige EtherScope

49 Kupferkabeltest Potentialverschiebung
Fehlerspannungen Für jede der Kategorien wird ein eigener Messvorgang eingeleitet Gleichspannungspotential Signalstärke Link-Partner-Signalling  Autonegotiation Test der Verbingungsmöglichkeiten NLP Link Puls (Normal Link Puls = 10Mbit/s) FLP Fast Link Puls (10/100Mbit/s Autonegatation) FLP NP Next Page: Für Gigabit war kein Zeitrahmen vorgesehen, da hat man eine zweite Seite/Sequenz eingeführt Das EtherScope kann ab HW 20/Serie II als PoE Client arbeiten um die Stromversorgung zu testen.

50 Kupferkabeltest VoIP Stromversorgung = VoIP oder Wireless oder Keingeräte Das Ergebnis ist typisch für einen Power over Ethernet Anschluss mit maximal 15 Watt Regel: meistens 100Mbit-Anschlüsse, meistens Auto- Negotiation Aber es gibt auch andere Möglichkeiten der Stromversorgung Was wird benötigt ? Steckerbelegung Kabellänge Split Pair Erkennung Identifizierung des zweiten Kabelendes Unterbrechungen Kürzschlüsse Fehlerspannungen Stromversorgung Keine Zertifizierung für die EN50173 oder ISO11801

51 Power over Ethernet PoE
Es gibt für PoE unterschiedliche Verfahren Stromversorgung über die „nicht genutzten“ Paare 4-5 und 7-8 Vorteil: normale 10/100 Mbit Geräte werden nicht verwirrt Nachteil: nicht in Umgebungen mit Cabelsharing einsetzbar Stromversorgung über die aktiven Paare 1-2 und 3-6 Vorteil: Klappt mit allen Geschwindigkeits- und Porttypen Nachteil: das Stromversorgungsgerät oder der Switch müssen erkennen, wenn ein nicht PoE-fähiges Gerät an der Leitung hängt und entsprechend die Stromversorgung deaktivieren Klasse 0 ist zur Zeit üblich Andere werden nicht benutzt Durch die niedrige Spannung von 48 V funktioniert die Stromver- sorgung nur bis zur üblichen max. Linklänge von 100m PoE-Gerät hat: Widerstand von 19 bis 26,5 kOhm Kapazität < 110 nF Signaturspannungsoffset >= 2 V Signaturstrom <= 12µA Polarität: frei Es gibt für PoE unterschiedliche Verfahren Stromversorgung über die „nichtgenutzten“ Paare 4-5 und 7-8 Vorteil: normale 10/100 Mbit Geräte werden nicht verwirrt Nachteil: nicht in Umgebungen mit Cabelsharing einsetzbar Stromversorgung über die aktiven Paare 1-2 und 3-6 Vorteil: Klappt mit allen Geschwindigkeits- und Porttypen Nachteil: das Stromversorgungsgerät oder der Switch müssen erkennen, wenn ein nicht PoE-fähiges Gerät an der Leitung hängt und entsprechend die Stromversorgung deaktivieren Klasse 0 ist zur Zeit üblich Andere Klassen werden nicht benutzt Durch die niedrige Spannung von 48 V funktioniert die Stromver- Sorgung nur bis zur üblichen max. Linklänge von 100m Ein 25kOhm Widerstand wird für die Signalisierung der PoE Fähigkeit des Endgerätes verwendet. Abweichende Belastungen von einem Teststrom werden als nicht PoE tauglich deklariert. Variante 1 Pin Leitung TX+ TX- RX+ PoE/G RX- PoE/-48V Trend JAN06: PoE bis 30W für Notebooks…. Geeignete Endgeräte signalisieren Ihre Präsenz über definierte elektrische Rahmen-bedingungen, nämlich: • einen DC Widerstand zwischen 19 k und 26,5 k • eine Kapazität von weniger als 110 nF • einem Signaturspannungsoffset von wenigstens 2 V • einem Signaturstrom von maximal 12 μA Klasse Einsatzgebiet Eingangsleistungsbereiche des Endgeräts (PD) Nomineller Klassifizierungsstrom (mA) 0 Voreingestellt 0,44 W – 12,95 W < 5,0 mA 1 Optional 0,44 W – 3,84 W 10,5 mA 2 Optional 3,84 W – 6,49 W 18,5 mA 3 Optional 6,49 W – 12,95 W 28,0 mA 4 Nicht erlaubt Für eine zukünftigeVerwendung reserviert 40,0 mA PoE PD Leistungsklassen Klasse Verwendung Max. Einspeiseleistung (PSE) Max. Entnahmeleistung (PD) default 15,4 W 0,44 bis 12,95 W 1 optional 4,0 W 0,44 bis 3,84 W 2 7,0 W 3,84 bis 6,49 W 3 6,49 bis 12,95 W reserviert Reserviert

52 Serielle Schnittstelle
Geräteerkundung Stifthalterung Serielle Schnittstelle Audioports USB-Schnittstelle Stromversorgung EtherScope: Serie 1 Messport Wiremap-Port PC-Card-Slot Compact-Flash Slot EtherScope: Serie 2 Messport SFP-Glasfaser-Slot PC-Card-Slot Compact-Flash Slot Messport Wiremap-Port PC-Card-Slot Compact-Flash Slot

53 Anschlüsse 10/100/1000Mbit Kupfer Wireless Speicherkarte

54 Frontpage Zur leichten Orientierung Von hier erreicht man:
Die physikalischen Tests Die Protokollstatistiken Active Discovery / Geräte-, Netzwerk- und VLAN-Erkennung Problemerkennung Key Devices Durchsatztest Traffic Generator RFC2544 Test

55 Übersicht über die Oberfläche 1
Übersicht über alle relevanten Verbindungs-informationen Übersicht über die Oberfläche 1 Mit diesem Knopf erreicht man immer wieder diese Seite Kabeltests Protokoll-statistiken auf dem Draht Verbindung Kabeltest Signalisierungstest Lokale Statistiken Protokollstatistiken - laufen immer Top Talker – Tests laufen immer Geräteerkennung – wird nur nach dem Einschalten und nach manuellem Neustart aktualisiert Netzwerkerkennung – s.o. Aber durch das passive Mithören können Aktualisierungen passieren VLAN-Discovery – wird nur in der initialisierungsphase der Messung gemacht. Dazu wird das SNMP Protokoll benötigt. Nearest Switch Switch Scan – eine manuell zu aktivierende Funktion Key Devices – diese sind manuell zu wählen Problemerkennung – läuft immer Durchsatztest und Verkehrsgenerator – optional und manuell zu aktivieren

56 Serielle Schnittstelle
Geräteerkundung Stifthalterung Serielle Schnittstelle Audioports USB-Schnittstelle Stromversorgung EtherScope: Serie 1 Messport Wiremap-Port PC-Card-Slot Compact-Flash Slot EtherScope: Serie 2 Messport SFP-Glasfaser-Slot PC-Card-Slot Compact-Flash Slot Messport SFP-Gigabit-Port PC-Card-Slot Compact-Flash Slot

57 Anschlüsse 10/100/1000Mbit Kupfer Wireless Speicherkarte

58 Frontpage Zur leichten Orientierung Von hier erreicht man:
Die physikalischen Tests Die Protokollstatistiken Active Discovery / Geräte-, Netzwerk- und VLAN-Erkennung Problemerkennung Key Devices Durchsatztest Traffic Generator RFC2544 Test

59 Übersicht über die Oberfläche 1
Übersicht über alle relevanten Verbindungs-informationen Übersicht über die Oberfläche 1 Mit diesem Knopf erreicht man immer wieder diese Seite Kabeltests Protokoll-statistiken auf dem Draht Verbindung Kabeltest Signalisierungstest Lokale Statistiken Protokollstatistiken - laufen immer Top Talker – Tests laufen immer Geräteerkennung – wird nur nach dem Einschalten und nach manuellem Neustart aktualisiert Netzwerkerkennung – s.o. Aber durch das passive Mithören können Aktualisierungen passieren VLAN-Discovery – wird nur in der initialisierungsphase der Messung gemacht. Dazu wird das SNMP Protokoll benötigt. Nearest Switch Switch Scan – eine manuell zu aktivierende Funktion Key Devices – diese sind manuell zu wählen Problemerkennung – läuft immer Durchsatztest und Verkehrsgenerator – optional und manuell zu aktivieren

60 Übersicht über die Oberfläche 2
Mit diesem Knopf erreicht man immer wieder diese Seite Aktive Geräte-erkennung Aktive Geräte-erkennung Aktive Geräte-erkennung Verbindung Kabeltest Signalisierungstest Lokale Statistiken Protokollstatistiken - laufen immer Top Talker – Tests laufen immer Geräteerkennung – wird nur nach dem Einschalten und nach manuellem Neustart aktualisiert Netzwerkerkennung – s.o. Aber durch das passive Mithören können Aktualisierungen passieren VLAN-Discovery – wird nur in der initialisierungsphase der Messung gemacht. Dazu wird das SNMP Protokoll benötigt. Nearest Switch Switch Scan – eine manuell zu aktivierende Funktion Key Devices – diese sind manuell zu wählen Problemerkennung – läuft immer Durchsatztest und Verkehrsgenerator – optional und manuell zu aktivieren Aktive Geräte-erkennung SNMP-Statistiken quer über den Switch Automatische Fehlererkennung ITO Option

61 Version und Optionen Die aktuelle Version ist 3.0.01
Es gibt noch funktionierende Versionen ab Die Version sollte in jedem Falle upgedated werden. Von hier zu erreichen Version 3 Firmware kann nur mehr auf EtherScope Serie 2 Hardware funktionieren. Die aktuelle Version ist (Nov 2006) tauglich für alle Hardware Die aktuelle Version ist (Juni 2006) tauglich für alle Hardware Es gibt noch funktionierende Versionen und (Januar und April 2005), 2.05 (Okt 05), (Mar06) Die Version sollte in jedem Falle upgedated werden. (Oktober 2004)

62 10BASE-T Betrieb Schritt 1: Aufbau eines Linkpulses
Wird von einer Netzwerkkarte generiert um einen Hub zu kontaktieren. Sowohl von NIC als auch Hubport generiert um die Link-Integrität zu sichern. 10Base-T Link Pulse bestehen aus einem Halbwellenimpuls, der 8 mal pro Sekunde auf das Sendepaar geschickt wird (Kontakt 3 + 6). Used by NIC to gain access to the hub. Generated by NIC and Hub to insure link integrity. 10BASE-T link pulse consists of a 1/2 wave pulse 8x/second on the transmit pair (pins 3 & 6) If Tx+ is connected to Tx- in hub a polarity fault will exist. Some Hubs can switch polarities. Some NIC’s can switch polarities. (672 does) 1/8 sec

63 Link Pulse - 100BASE-TX 1/8 sec
100BASE-TX link Pulse enthalten Daten – Fast Link Puls besser “Linkwort”, das die Auto-Negotiation-Information beinhaltet Die 10/100 MBit Autonegotiation-Prozedur folgt bei der Erstaushandlung dieser hierarchischen Prozedur: 100BASE-TX Full Duplex 100BASE-T4 100BASE-TX 10BASE-T Full Duplex 10BASE-T D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 D15 S0 S1 S2 S3 S4 A0 A1 A2 A3 A4 A5 A6 A7 RF Ack NP 1/8 sec 33 Pulse pro Sequenz 100BASE-TX link pulse contains data - Fast Link Pulse “link word” which handles auto-negotiation FLP bursts Each FLP burst consists of 33 pulse positions that provide clock and data information. The 17 odd-numbered pulses are designated as clock pulses, while the 16 even-numbered pulse positions represent data information. A logic one is represented by the presence of a pulse, while the absence of a pulse is represented by a logic zero. of the clock and data pulses. D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 D15 S0 S1 S2 S3 S4 A0 A1 A2 A3 A4 A5 A6 A7 RF Ack NP 10/100 Hubs Auto-Negotiate session when a link is first established, according to this hierarchy: 100BASE-TX Full Duplex 100BASE-T4 100BASE-TX 10BASE-T Full Duplex If Tx+ is connected to Tx- in hub a polarity fault will exist. Some Hubs can switch polarities. Some NIC’s can switch polarities. (672 does) FLP-Puls fast link pulse (FLP) Das Verfahren des Autonegotiation dient der Erkennung der einzelnen Stationen in Bezug auf die verwendete Ethernet-Variante und deren Geschwindigkeit. Bevor das Autonegotiation-Protokoll (ANP) zur Anwendung kommt, sendet jede 100Base-T-Station zuerst so genannte FLP-Pulse. Empfängt eine 10Base-T-Station einen solchen FLP-Puls, so interpretiert sie die Signale als gewöhnlichen Link-Test und antwortet mit NLP-Pulsen. Empfängt eine 100Base-T-Station einen NLP-Puls, so schaltet sie automatisch in den 10Base-T-Betrieb. Der Fast-Link-Puls besteht aus 33 aufeinander folgenden Pulsen. Die 17 ungeraden Pulse enthalten die Link-Pulse- und die Taktinformation. Die 16 geradzahligen Pulse definieren die Dateninforamtiond es Pulses.

64 Das Ergebnis: duplex/speed mismatches!
Eine Duplex-Fehlanschaltung kann sich zeigen in: Leistungseinbußen Zeitweisen Verbindungsproblemen Verlust der Kommunikation FCS Fehler (allignment) / Kollision Warum können Duplex-Probleme vorkommen, obwohl beide Teilnehmer fest eingestellt sind? Die NIC´s einiger Hersteller haben die Auto-Negotation auch dann noch aktiviert, wenn die Karte manuell konfiguriert wurde. Das verursacht Inkonstistenzen zwischen Switchport und PC. Die folgende Tabelle zeigt möglche Konfigurationen und die Effekte. Eine Duplex-Fehlanschaltung kann sich zeigen in: Performance issues Intermittent connectivity Loss of communication FCS errors (allignment) / collisions Why can duplex mismatches occur when I have both ends “hard configured”? Some third-party NIC card’s autonegotiation link detection is still operating when the NIC has been manually configured. This causes duplex inconsistency between the switchport and the NIC. The following slide shows a table of configurations and the effects.

65 Konfiguration (Beispiele für Cisco Catalyst Switche)
Konfiguration der NIC im PC (Speed/Duplex) Konfiguration Switch (Speed/Duplex) Ergebnis NIC Speed/Duplex Ergebnis Catalyst Speed/Duplex Anmerkung AUTO 100 Mbit/s, vollduplex Wenn sowohl Switch alsauch NIC maximal 100 Mbit/s, vollduplex.können 100 Mbit/s, halbduplex Duplex Mismatch Richtige manuelle Konfiguration Der Link ist etabliert, aber der Switch sieht keine Auto Negotations Information von der NIC und schaltet deshalb auf halbduplex. 10 Mbit/s, halbduplex Der Link ist etabliert, aber der Switch sieht keinen FLP von der NIC und schaltet deshalb auf 10 Mbit/s halbduplex. No Link Keine Seite kann einen Link aufbauen, da die Geschwindigkeiten nicht passen. Die Linklampe brennt möglicherweise Der Link ist aufbebaut, aber der Switch sieht keine Auto Negotations Information von der NIC und schaltet deshalb auf 100Mbit/s und halbduplex Der Link ist aufgebaut, aber die NIC sieht keinen FLP und schaltet auf 10 Mbit/s, halbduplex. Auto (Gig-Karte) Auto (Gig-Port) Link Gig Bei Kabelsharing wird der GIG Autonegotationsprozess korrekt abgeschlossen. Es komt aber keine Verbindung zustande, da die Daten auf 4-5 und 7-8 fehlen. Das gilt auch für fehlerhafte Kabel Das Testen der Physik ist wichtig! Weitere “Sorgenkinder” Auto-MDI-X 1000 Mbit/s-Ports mit festen und / oder variablen Einstellungen Sleep-Mode und Power Save Modus im PC / integrierte NIC Neue (2005, 2006) Broadcom Karten an Cisco Switches. Sicherheitsaspekte können auch einen Link verhindern: Auf dem selben Port darf innerhalb einer definierten Zeit keine andere MAC erscheinen, sonst wird der Port geblockt. Manche Effekte sind vom Firmwarestand des Switches abhängig. Optionen werden als Standardwerte gesetzt (default) und damit kommt es zu unbekannten Effekten.

66 Statistik Last und Fehler über die Zeit Last über den Switchports
Fehlerstatistik Protokollverteilung Top Nutzer pro Protokoll Detail Ist die Textaussage hier so einfach zu beweisen ?

67 Statistik Last und Fehler über die Zeit Last über den Switchports
Fehlerstatistik Protokollverteilung Top Nutzer pro Protokoll Detail Was können wir wo sehen ? Über SNMP hat das ES die Möglichkeit die Last- und Fehlerstatistiken auf Layer 2 zu sehen. Das ist keine physikalische Messung, sondern eine mittelbare. Das Ergebnis kommt unseren Erwartungen schon sehr nahe.

68 Werkzeuge Die Hilfe ist überall verfügbar und kontextsensitiv
Ping und Trace Route sind Internet Commands: Linux, Windows… Trace Switch Route ist eine EtherScope Sepzialität als Trace Route für Layer 2 Der Webbrowser wird von Linux gestellt. Es wird kein Java unterstützt. Sicherheit ist das oberste Gebot. Telnet , SSH Telnet sind über Linux zugänglich. Terminal ist ein Programm von Microcom zur Nutzung der seriellen Schnittstelle Port Reporter nutzt CDP oder EDP um den aktuellen Anschluss zu erkennen. FTP und TFTP werden für die Dateiüberttragung eingesetzt. Für Reports stehen Report Viewer bereit, oder man kann sie von extern über einen Web.Browser mit XML Unterstützung ansehen. Der interne Web-Server stellt alle gespeicherten und alle „Live“-Reports zur Verfügung.

69 Die ITO Option ITO steht für Internet Throughput Option
Als ITO nur mit einem zweiten Gerät verwendbar (OptiView-INA, OptiView-WGA, OneTouch, Fluke 660) Als Traffic Generator auch solo verwendbar Durchsatztest mit EtherScope bis 1Gbit/s vollduplex Mit den anderen Geräten bilden die anderen Geräte die limitierenden Parameter OneTouch <100Mbit/s halbduplex OptiView garantiert 155 Mbit/s vollduplex. Fluke 660 hat nur ein 2Mbit/s E1 Interface Die deutsche Oberfläche ist Ende 2005 noch nicht Standard.

70 Die ITO Option Ergebnisse
Durchsatztest mit EtherScope bis 1Gbit/s vollduplex Mit den anderen Geräten bilden die anderen Geräte die limitierenden Parameter OneTouch <100Mbit/s halbduplex OptiView garantiert 155 Mbit/s vollduplex. Fluke 660 hat nur ein 2Mbit/s E1 Interface Die deutsche Oberfläche ist Ende 2005 noch nicht Standard.

71 Hier sind keine Reports verfügbar
Traffic Generator Durchsatztest mit EtherScope bis 1Gbit/s vollduplex Mit den anderen Geräten bilden die anderen Geräte die limitierenden Parameter OneTouch <100Mbit/s halbduplex OptiView garantiert 155 Mbit/s vollduplex. Fluke 660 hat nur ein 2Mbit/s E1 Interface Die deutsche Oberfläche ist Ende 2005 noch nicht Standard. Hier sind keine Reports verfügbar

72 Wireless I Die Wireless Option macht den EtherScope zum leistungsfähigen tragbaren a(h)bg Analyzer

73 Wireless II Auffinden unbekannter Geräte Bandbreitentest Durchsatztest
Verbindungstest Verbindungs-protokoll für Clients Site Survey = Standort-begutachtung

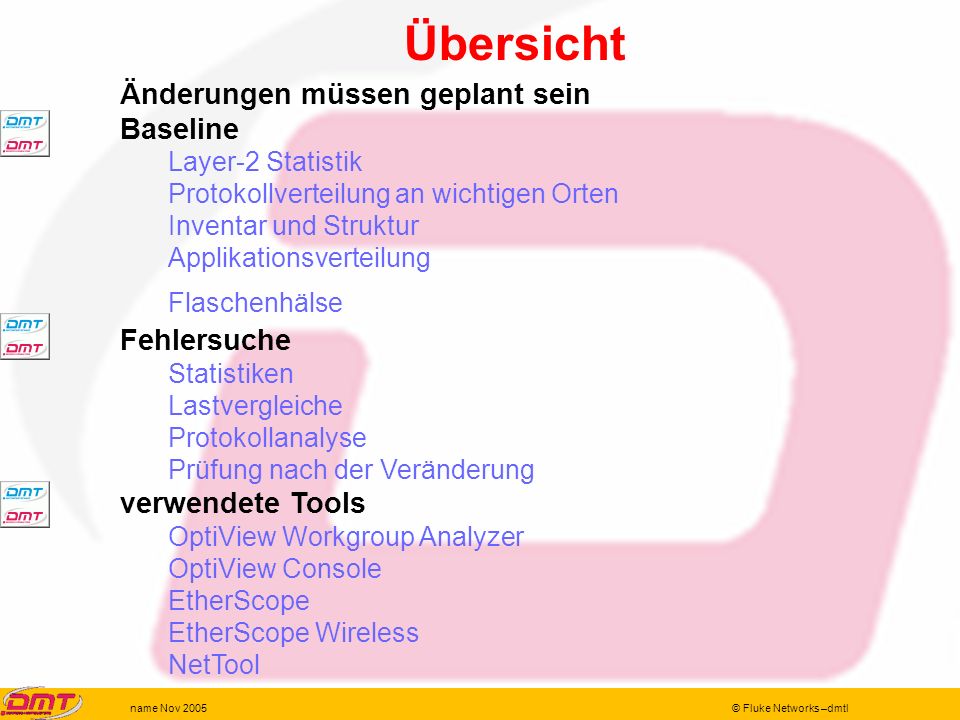

74 Übersicht Änderungen müssen geplant sein Baseline Fehlersuche
Layer-2 Statistik Protokollverteilung an wichtigen Orten Inventar und Struktur Applikationsverteilung Flaschenhälse Fehlersuche Statistiken Lastvergleiche Protokollanalyse Prüfung nach der Veränderung verwendete Tools OptiView Workgroup Analyzer OptiView Console EtherScope EtherScope Wireless NetTool Historie Yellow Cable BNC und Repeater Hubs Routing aktuell Switching Layer3 Switching VLAN s WLAN Traffic Shaping Protokoll-Layer-Switching Sicherheit Zugangskriterien Firewall Applikationsreduktion Regeln im Unternehmen

75 Änderungen müssen geplant sein
Marktsichtung Testlauf Einkauf Einschätzung des Einflusses Dokumentation des Ist-Zustandes Dokumentation nach der Veränderung

76 Baseline Ohne zu wissen wie gut etwas läuft, kann man schlecht oder gar nicht bestimmen, ob sich etwas verbessert hat Hoffentlich hat es sich nicht verschlechtert!

77 Praxis OVC Layer 2 Statistik
Die Last auf allen (wichtigen) Ports als Kriterium für das gesunde Design eines Netzwerks Genaue Kenntnis der aktuellen Infrastruktur Nutzung hier: OVC-OptiView Console Praxis OVC OVC Reports

78 Protokollverteilung an wichtigen Orten
Analyse der Applikationen, die im Netzwerk vorhanden sind Zugriffe auf Server Zugriffe aufs WAN, Internet Nutzung hier OptiView Workgroup Analyzer Praxis OptiView Workgroup Analyzer

79 Inventar und Struktur Aktuelle Listen aller im Netzwerk vorhandenen Geräte Wissen um deren Standort und Anschluss Markierung von Besonderheiten Dokumentation von Veränderungen

80 Applikationsverteilung
Wer spricht was wo? Serverport Internetzugang Intranet

81 Flaschenhälse Via Layer2 Statistik identifizieren
Via Protokollverteilung qualifizieren Via User-Statistik zuordnen Erkundigungen zum Nutzungsverhalten und zur Notwendigkeit einholen

82 siehe Praxisteil Ihrer Vortragenden Fehlersuche
Identifikation von Fehlern und Rückschlüsse aus den Meldungen von OVC und OPV siehe Praxisteil Ihrer Vortragenden

83 siehe Praxisteil Ihrer Vortragenden Statistiken
Aus der „stationären“ OptiView Console siehe Praxisteil Ihrer Vortragenden

84 siehe Praxisteil Ihrer Vortragenden Lastvergleiche
Aufzeichnungen bis zu einem Jahr im Rückblick Die Datenbank bringt es an den Tag … siehe Praxisteil Ihrer Vortragenden

85 siehe Praxisteil Ihrer Vortragenden Protokollanalyse
Häufig zur Fehlersuche gebraucht. Sinnvoller für eine Applikationsanalyse an einem komplexen System siehe Praxisteil Ihrer Vortragenden

86 Prüfung nach der Veränderung
Wie genannt mit OVC und OPV siehe Praxisteil Ihrer Vortragenden

87 Geräteerkennung Detail 1
Hier die Übersicht (Overview) über ein einzelnes Gerät Hierzu gibt es je nach Gerätetyp wieder tiefere Informationen und Werkzeuge Trace Route Ping Trace Switch Route (Layer 2 Trace Route) Werkzeuge aus dem PC Geräte anklicken: dann erscheint links die korrespondierende Laststatistik, wie der EtherScope sie auf seinem Interface sieht. Diese Information ist typischerweise unterschiedlich zur Menge an verkehr, den das Messobjekt sieht. Außerdem sieht man die erste Gerätekonfiguration. Tiefer hineingezoomt gibt es neben der IP und MAC noch weitere Informationen Die Tools können für Verbindungstests genutzt werden.

88 Geräteerkennung Detail 2
Übersicht und SNMP Erkennung Sie sehen Interfaces. Sie sehen Details zu Interfaces wie Geschwindigkeit, Portnummer, angeschlossene Geräte oder auch nur die Betriebszeit … Bei SNMP managebaren Geräten ist die Information noch wesentlich tiefer.

89 Geräteerkennung Detail 3
Woher kommen diese Informationen? Der Switch hat drei primäre Aufgaben: Lernen (Learn) Mac Adressen  Bridge Forwarding Table Fluten (Flood) Wenn die Zieladresse unbekannt ist oder das Paket ein Broadcast Paket ist müssen die Pakete an alle Ports geliefert werden Weiterleiten (Forward) von bekannten Mac-Adressen an den richtigen Port Woher kommen diese Informationen? Der Switch hat drei primäre Aufgaben: Lernen (Learn) Mac Adressen  Bridge Forwarding Table Fluten (Flood) Wenn die Zieladresse unbekannt ist oder das Paket ein Broadcast Paket ist müssen die Pakete an alle Ports geliefert werden Weiterleiten (Forward) von bekannten Mac-Adressen an den richtigen Port

90 Netzwerkerkennung Nicht nur die IP-Subnetze und deren hoffentlich korrekte Konfiguration erscheinen hier, sondern auch IPX- und NetBios- Netzwerke, die weitere Hinweise liefern Geräte die hier erscheinen sind in der Broadcast Domain. Ausnahme DNS-Server, die evtl von extern sein können. Geräte, die nicht ins Schema passen gehören konfiguriert oder eliminiert.

91 Problemerkennung Diese läuft immer
Hier stehen nicht erreichte Key-Devices, Doppelte IP-Adressen, Hinweise auf besondere Netzwerk-konfigurationen, Das ist eines der Expertensysteme

92 VLAN-Erkennung Wenn die Switches SNMP können und die richtigen Community Strings gesetzt sind, dann kann das EtherScope auf Informationen über VLAN´s zugreifen und sie übersichtlich präsentieren Im anderen Falle ist es ihm nicht erlaubt über die Grenzen der Broadcast Domain zu sehen VLAN´s werden eingesetzt um Netze voneinander zu trennen. Nur im Fehlerfall werden Geräte aus einem anderen VLAN erkannt. Ohne SNMP gibt es auch keine Zuordnung der Geräte zu den VLAN´s. Die VLAN tags (ISL oder 802.1Q) stehen am normalen Switchport nicht zur Verfügung. An einem VLAN-Port (typisch uplink) gibt es höchstwahrscheinlich mehrere Netzte und das ES kann sich nicht zum Teilnehmer für alle erklären. Es werden aber nur Geräte angezeigt, die der EtherScope in seiner Broadcast Domain sehen und verifizieren kann.

93 Offnet Discovery Es gibt Netzwerkbereiche, die zusätzlich discovered werden und auch die Möglichkeit sensible Bereiche auszunehmen Siehe FLUKE networks knowledge Base Manuelles Hinzufügen von Geräten

94 Statistik Last und Fehler über die Zeit Last über den Switchports
Fehlerstatistik Protokollverteilung Top Nutzer pro Protokoll Detail Was können wir wo sehen ? Wir haben in > 95 % der Fälle ein geswitchtes Netzwerk. Ohne weitere Aktion erhalten wir keine Laststatistiken über die Zeit. Auch keine Fehlerstatistiken. Der Switch hält beides vom EtherScope fern. AUSNAHME: Der Port auf dem das EtherScope steckt wird als Mirrorport für einen anderen Port verwendet: z.B: dem Uplinkport.

95 Statistik Last und Fehler über die Zeit Last über den Switchports
Fehlerstatistik Protokollverteilung Top Nutzer pro Protokoll Detail Was können wir wo sehen ? Über SNMP hat das ES die Möglichkeit die Last- und Fehlerstatistiken auf Layer 2 zu sehen. Das ist keine physikalische Messung, sondern eine mittelbare. Das Ergebnis kommt unseren Erwartungen schon sehr nahe.

96 Statistik Last und Fehler über die Zeit Last über den Switchports
Fehlerstatistik Protokollverteilung Top Nutzer pro Protokoll Detail Das Top Protokoll ist SNMP. Was erfahren wir dadurch ? Das SNMP-Protokoll wird vom Messgerät verwendet um Informationen über das Netzwerk zu bekommen. Somit gibt es an diesem Port einen Löwenanteil am SNMP-Protokoll, während der Rest des Netzwerks von SNMP ziemlich unbelastet ist. Wir würden eher HTTP oder Datenbank-Verkehr erwarten. Was können wir wo sehen ? Wir haben in > 95 % der Fälle ein geswitchtes Netzwerk. Ohne weitere Aktion erhalten wir keine Laststatistiken über die Zeit. Auch keine Fehlerstatistiken. Der Switch hält beides vom OptiView fern. AUSNAHME: Der Port auf dem das OptiView steckt wird als Mirrorport für einen anderen Port verwendet: z.B: dem Uplinkport.

97 Hier sind keine Reports verfügbar
Traffic Generator Bitte den Traffic niemals mit Continuous starten. Immer darauf achten, dass eine begrenzte Frameanzahl und damit eine begrenzte Zeit eingestellt ist. Die verschiedenen Trafficarten bewirken Unterschiedliches. Vom Ignorieren bis zum aktiven Beantworten und Auslösen von Interupts. Hier sind keine Reports verfügbar

98 Analyse der Datei mit dem Protocol Expert
WAN

99 Analyse der Datei mit dem Protocol Expert
WAN

100 Was sagt der Experte

101 Zur Erinnerung: Wo wir messen
WAN

102 Aha ! Da ist das vom Anwender reklamierte Problem schon zu erkennen.

103 Nachprüfen ist besser als raten
Referenzframe Fehlerframe

104 Ursache Netzwerk oder Applikation ?

105 Was haben wir nun fest gestellt ?
WAN Anfrage, Frame 8 Antwort, IP Layer 3: 125ms Antwort, http Layer 7: 4976ms

106 Application Response Time, ART
Client Netzwerk Server Syn Syn, Ack Ack Get Data Final Ack Round Trip Time Server Time ART

107 Die Antwortzeit des Netzwerks beträgt 125ms …
Die Antwortzeit des Servers beträgt 4976ms … bei der ersten Anfrage ! Die Antwortzeit des Netzwerks beträgt 125ms … Die Antwortzeit des Servers beträgt 94ms … Scheint ja doch kein Fall für den Netzwerkadministrator zu sein

108 Verwendete Tools OptiView Console (OVC-500)
OptiView Workgroup Analyzer (OPV-WGA) OptiView Protocol Expert (OPV-PE-PRO) EtherScope (ES-LAN) EtherScope WLAN (ES-WLAN, ES-PRO) OptiView Integrated Analyzer (OPVS2/PRO-GIG) NetTool

109 OptiView Workgroup Analyzer
Der Tragekoffer ist optional. Größe 1 HE und halbe Breite … schön klein.

110 OptiView Console

111 EtherScope

112 EtherScope Wireless

113 ITO-Option Volle 1 Gigabit vollduplex Durchsatztest

114 NetTool (VoIP) Hardware-Test Inline-Test Spannungs-Test
Verbindungs Monitoring Voice-Qualität Monitoring

115 NetTool Serie II Hardware-Test Inline-Test bis Gigabit Spannungs-Test
Verbindungs Monitoring Parameter-Tests für Antwortzeiten Voice-Qualität Monitoring

116 Regeln im Unternehmen Für Installation Für Dokumentation
Für Veränderung Für Fehlersuche

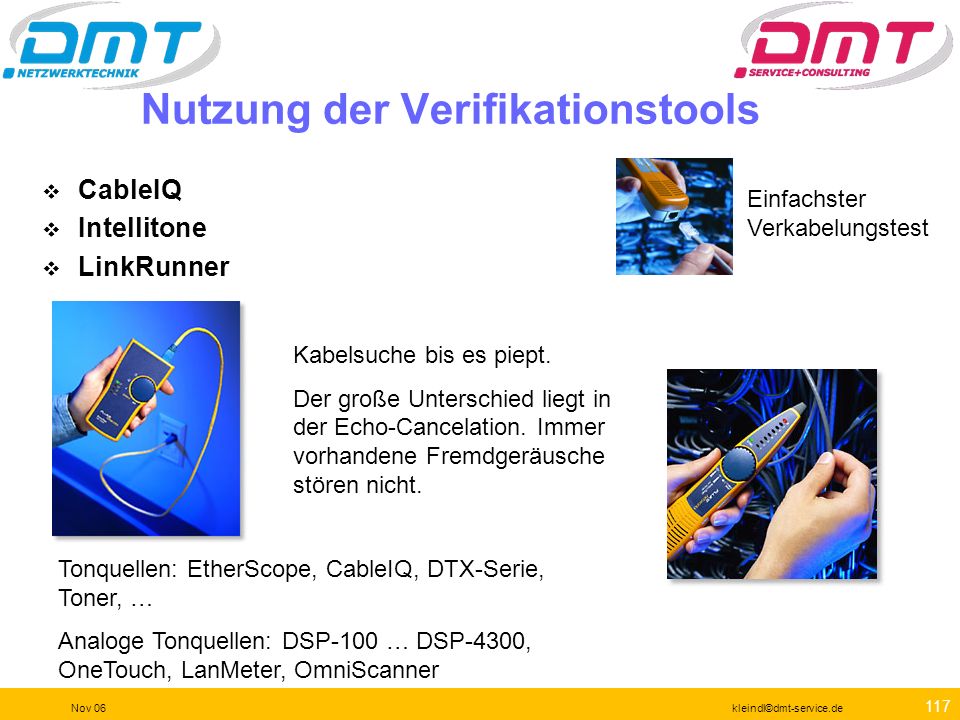

117 Nutzung der Verifikationstools
CableIQ Intellitone LinkRunner Einfachster Verkabelungstest Kabelsuche bis es piept. Der große Unterschied liegt in der Echo-Cancelation. Immer vorhandene Fremdgeräusche stören nicht. Tonquellen: EtherScope, CableIQ, DTX-Serie, Toner, … Analoge Tonquellen: DSP-100 … DSP-4300, OneTouch, LanMeter, OmniScanner Tonquellen: EtherScope, CableIQ, DTX-Serie, Toner, … Analoge Tonquellen: DSP-100 … DSP-4300, OneTouch, LanMeter, OmniScanner

118 Nutzung der Verifikationstools
CableIQ Intellitone LinkRunner Tonquellen: EtherScope, CableIQ, DTX-Serie, Toner, … Analoge Tonquellen: DSP-100 … DSP-4300, OneTouch, LanMeter, OmniScanner

119 Bei weiterem Interesse: 07121-97254-0
Vertrieb: Hartwig Riesenbeck dmt netzwerktechnik GmbH Support und Schulung: Johann Kleindl dmt service+consulting
