INSTRUMENTENKUNDE Ultraschall- und Schallscaler

Präsentation zum Thema: "INSTRUMENTENKUNDE Ultraschall- und Schallscaler"—  Präsentation transkript:

1 INSTRUMENTENKUNDE Ultraschall- und Schallscaler

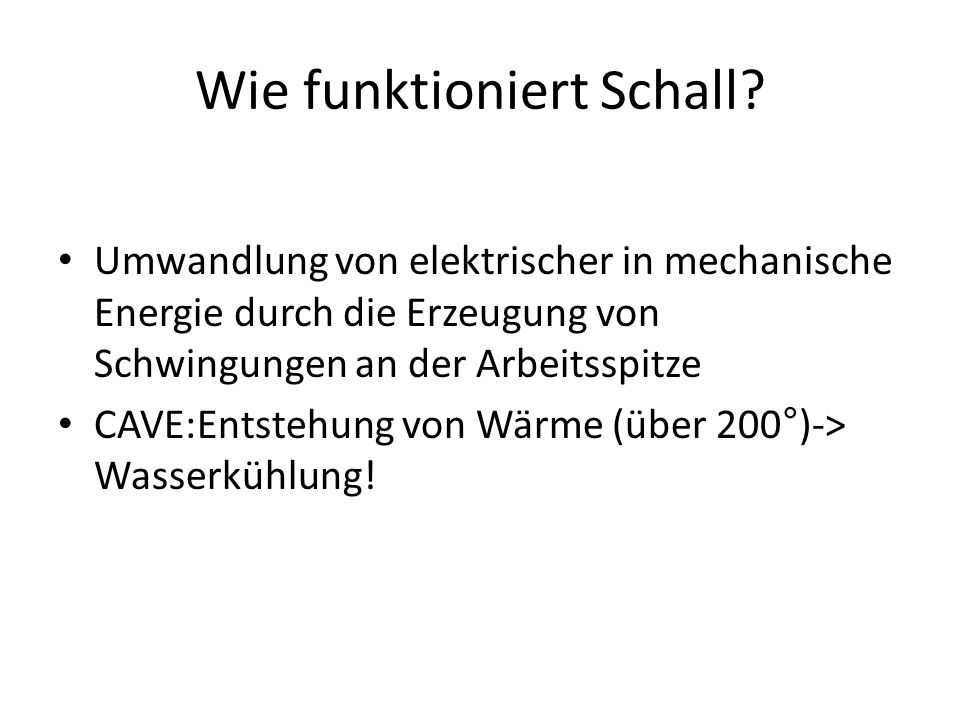

2 Wie funktioniert Schall?
Umwandlung von elektrischer in mechanische Energie durch die Erzeugung von Schwingungen an der Arbeitsspitze CAVE:Entstehung von Wärme (über 200°)-> Wasserkühlung!

3 Ultraschall piezoelektrischen Kristall (piezo) od. Nickeleisenstab (magnetostriktiv) wechselnder elektrischer Ladungen - Dimensionseränderung Frequenz ca kH Wirkungsprinzip:Presslufthammer

4 Schallgeräte (SONICflex)
Antrieb durch Druckluft Schwingungsrate: 6000 – 8000 Hz Zirkulär bis elliptisch Sonicflex nie höher als Stufe 2 Rauen Zahnoberflächen mehr auf als Ultraschallgeräte

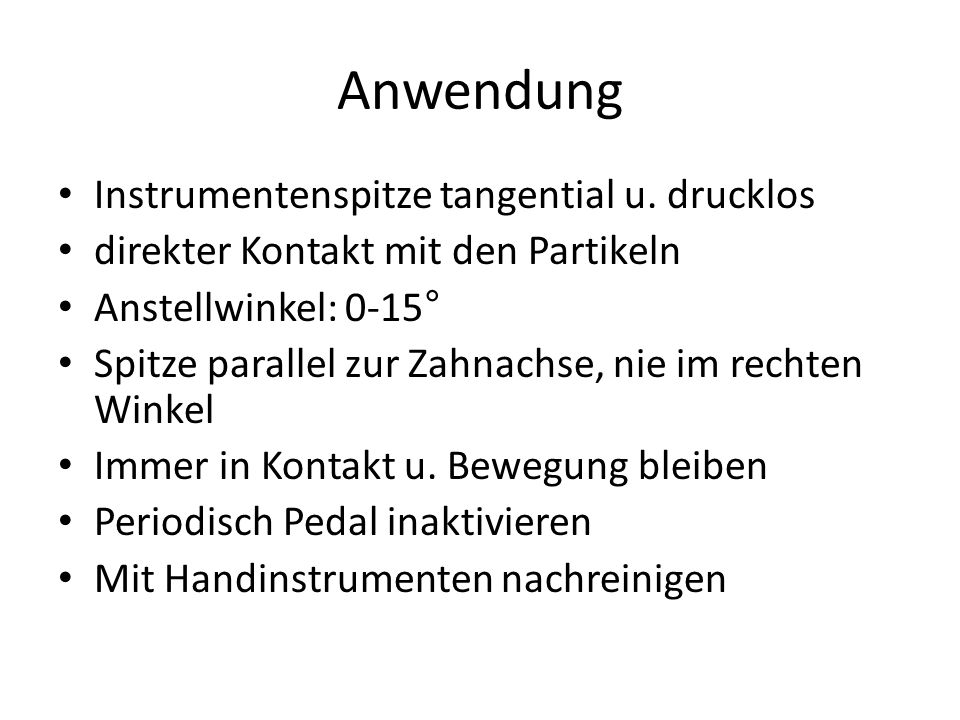

5 Anwendung Instrumentenspitze tangential u. drucklos
direkter Kontakt mit den Partikeln Anstellwinkel: 0-15° Spitze parallel zur Zahnachse, nie im rechten Winkel Immer in Kontakt u. Bewegung bleiben Periodisch Pedal inaktivieren Mit Handinstrumenten nachreinigen

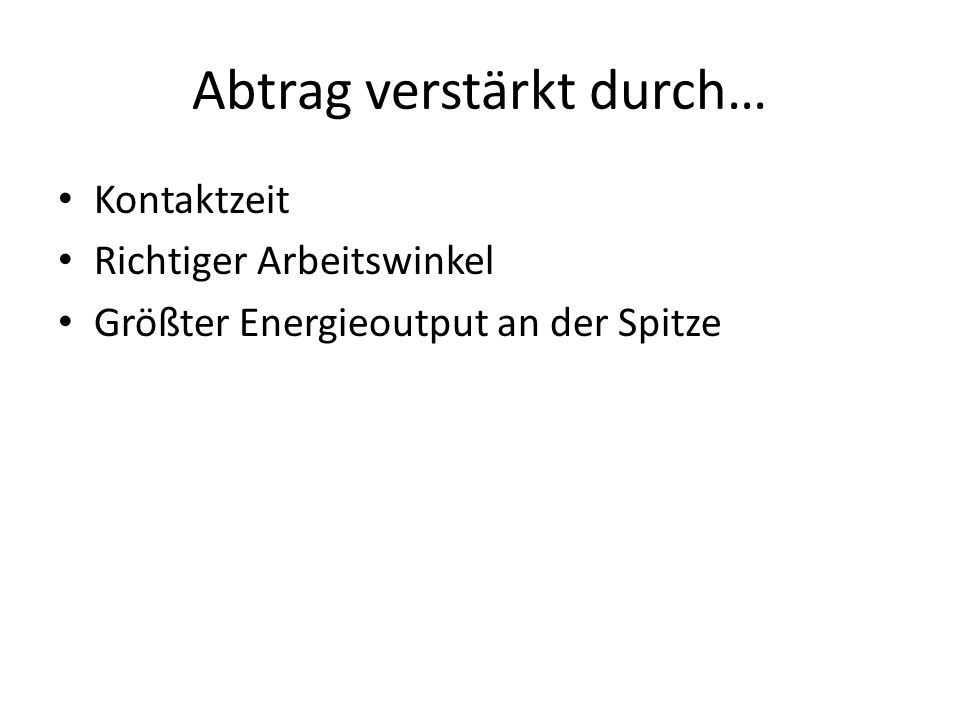

6 Abtrag verstärkt durch…
Kontaktzeit Richtiger Arbeitswinkel Größter Energieoutput an der Spitze

7 Die korrekte Spitze nach Einsatzbereich wählen,

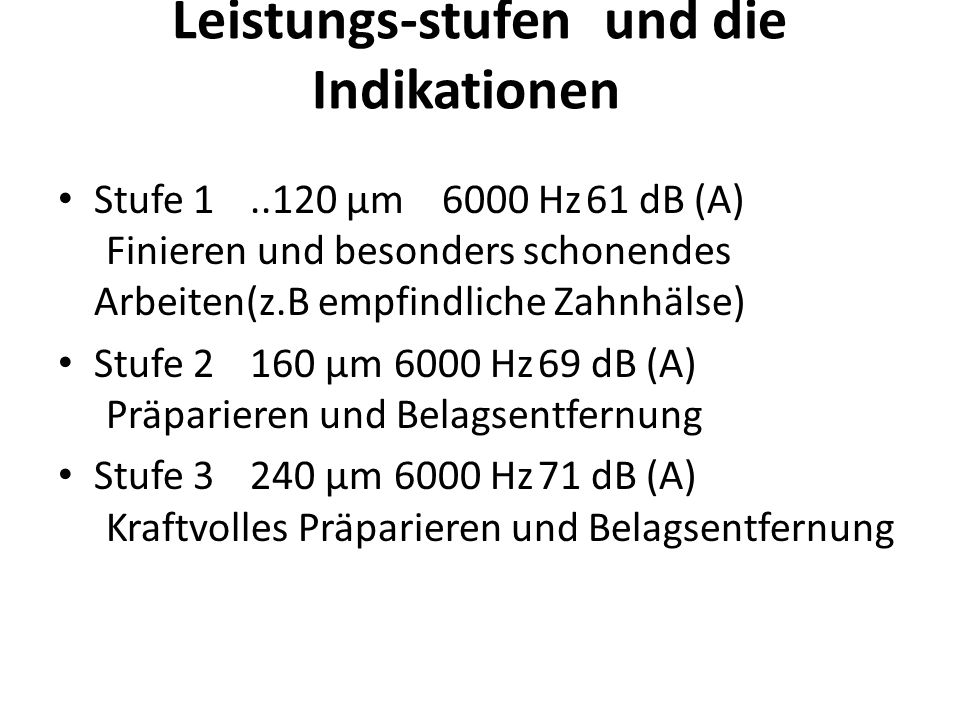

8 Leistungs-stufen und die Indikationen
Stufe µm 6000 Hz 61 dB (A) Finieren und besonders schonendes Arbeiten(z.B empfindliche Zahnhälse) Stufe µm 6000 Hz 69 dB (A) Präparieren und Belagsentfernung Stufe µm 6000 Hz 71 dB (A) Kraftvolles Präparieren und Belagsentfernung

9 Indikationen Supragingivale Reinigung Subgingivale Reinigung

10 Kontraindikationen Chron. Atemwegserkrankungen Infektiöse Erkrankungen
Dünne Porzellanrändern (Bruchgefahr) Titanimplantaten – Implantansätze! Eingeschränkt: Milchzähne Kurz nach der Eruption (große Pulpa)

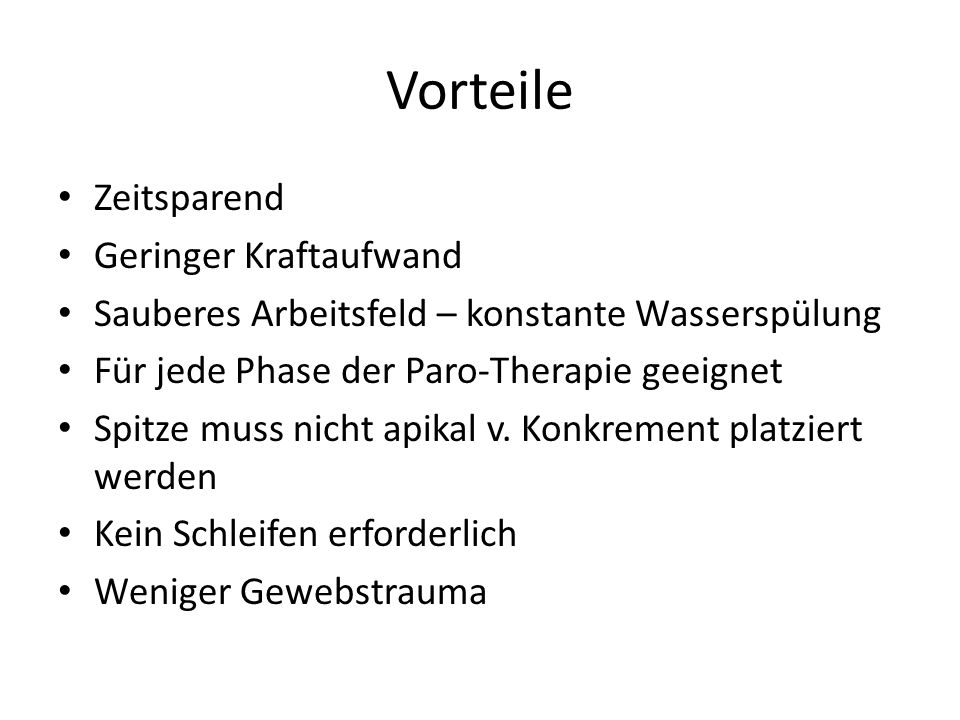

11 Vorteile Zeitsparend Geringer Kraftaufwand
Sauberes Arbeitsfeld – konstante Wasserspülung Für jede Phase der Paro-Therapie geeignet Spitze muss nicht apikal v. Konkrement platziert werden Kein Schleifen erforderlich Weniger Gewebstrauma

12 Nachteile Geringe takile Empfindung Rauere Oberfläche
Schwere Beschädigung bei zuviel Druck möglich Aerosol – Infektionen! Schmerzhaft bei empfindl. Zahnhälsen Laut u. vibrierend Sicht eingeschränkt
