MoWaS Päsenatation MoWaS und MoWaS vS/E Grundlagen Herzlich willkommen zum Einführungsmodul „Modulares Warnsystem der Bundesrepublik Deutschland“, kurz MoWaS. Wir wünschen Ihnen bei der Schulung viel Erfolg. VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

mecom Medien-Communikations-Gesellschaft mbH • www.mecom.de
MoWaS Päsenatation Kurzprofil Firmierung: mecom Medien-Communikations- Gesellschaft mbH Gründung / Sitz / Mitarbeiter: 1989 in Hamburg / rund 50 feste Mitarbeiter (2017) Gesellschafter: Deutsche Presse Agentur GmbH (dpa) dpa-AFX Wirtschaftsnachrichten GmbH (dpa-AFX) Agence France-Presse GmbH (AFP) Gemeinschaftswerk d. Evangelischen Publizistik GmbH (GEP) Katholische Nachrichten-Agentur GmbH (KNA) Beteiligung: cpa Copyright-Alliance GmbH (Hamburg) Nach Abschluss dieses Moduls „MoWaS Grundlagen“ kennen Sie den Anwendungszweck und die genutzten Strukturen von MoWaS. Im Modul der Praxisschulung werden Sie die Nutzung des Modularen Warnsystems konkret kennen lernen. Für das Verständnis dieses Moduls sind Kenntnisse über die Strukturen der Krisenkommunikation im Rahmen des Bevölkerungsschutzes und des Katastrophenschutzes in Deutschland sowie die Anforderungen an eine Krisenkommunikation an die Bevölkerung von Vorteil. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

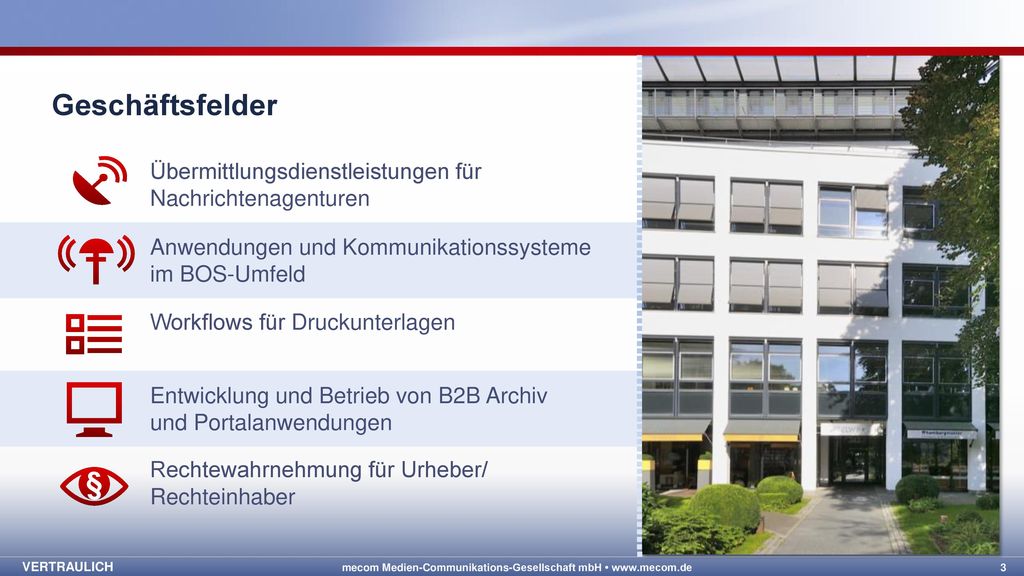

MoWaS Päsenatation Geschäftsfelder Übermittlungsdienstleistungen für Nachrichtenagenturen Anwendungen und Kommunikationssysteme im BOS-Umfeld Workflows für Druckunterlagen Entwicklung und Betrieb von B2B Archiv und Portalanwendungen Rechtewahrnehmung für Urheber/ Rechteinhaber 3 mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

Tägliches Datenvolumen

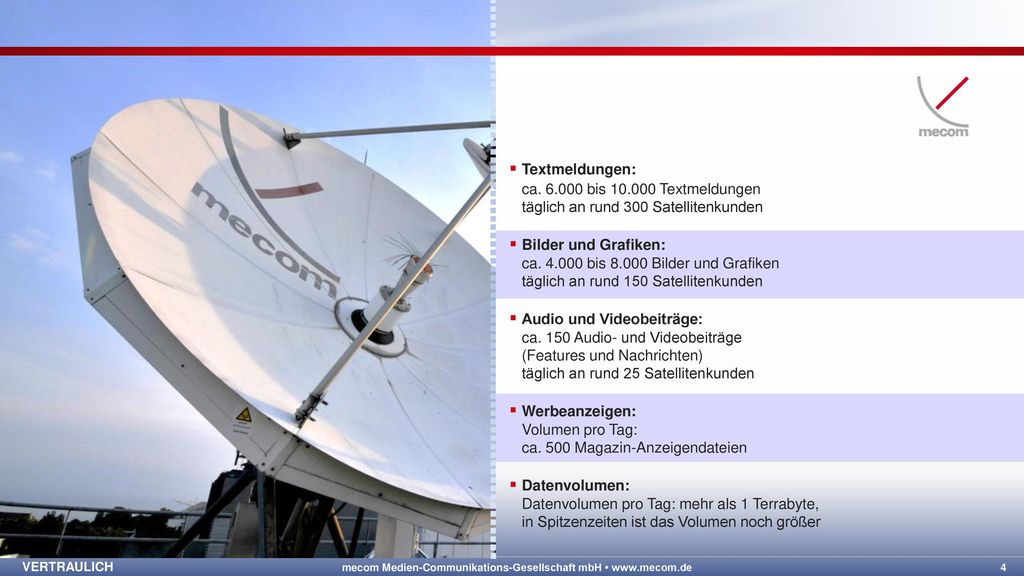

MoWaS Päsenatation Tägliches Datenvolumen Textmeldungen: ca bis Textmeldungen täglich an rund 300 Satellitenkunden Bilder und Grafiken: ca bis Bilder und Grafiken täglich an rund 150 Satellitenkunden Audio und Videobeiträge: ca. 150 Audio- und Videobeiträge (Features und Nachrichten) täglich an rund 25 Satellitenkunden Werbeanzeigen: Volumen pro Tag: ca. 500 Magazin-Anzeigendateien Datenvolumen: Datenvolumen pro Tag: mehr als 1 Terrabyte, in Spitzenzeiten ist das Volumen noch größer mecom Satellitentechnik mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

Sicherheitskompetenzen
MoWaS Päsenatation Sicherheitskompetenzen Elektronische und mechanische Sicherung aller Geschäftsinformationen Lebens- und verteidigungs- wichtige Aufgaben (gemäß § 6 Abs. 2 S. 1 Nr. 9 PTSG) Sicherheitsüberprüfung der Mitarbeiter durch Verfassungsschutz oder Militärischen Abschirmdienst Eigenbetrieb der Übertragungs- systeme und Rechenzentren Regelmäßige Sicherheitsüberprüfung durch die Bundesnetz- agentur gem. § 109 Telekommunikations- gesetz (TKG) Netzwerke auf deutschem Hoheitsgebiet Sicherung der Geschäftsräume (Zonen-Sicherheitskonzept: mechanisch, elektronisch, Wachdienst, etc.) Redundanz aller technischen Systeme mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS Päsenatation mecom ganz oben mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS Päsenatation Blick ins Herz mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

Geschütztes Herz (Bunker)

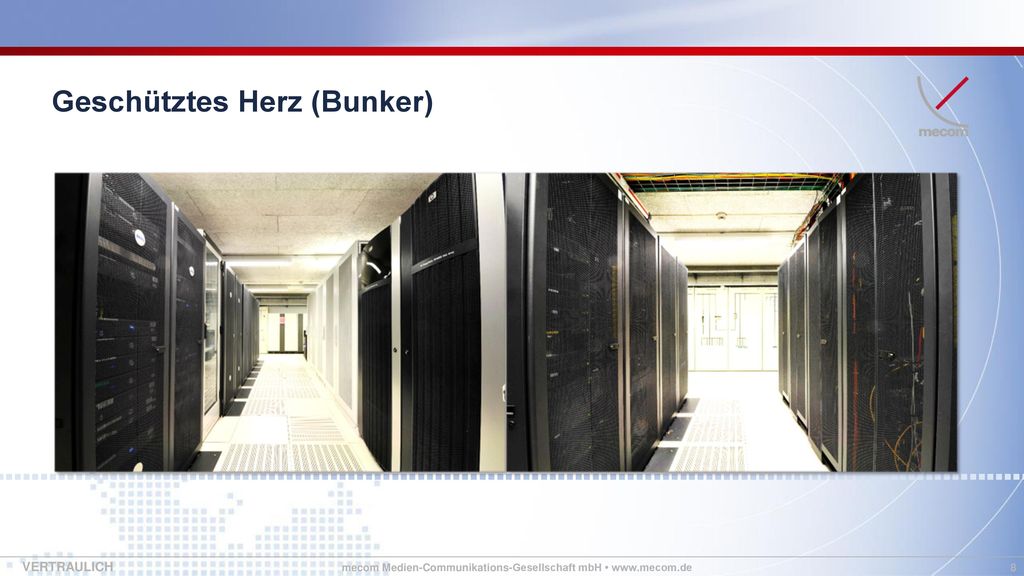

MoWaS Päsenatation Geschütztes Herz (Bunker) mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS Päsenatation mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

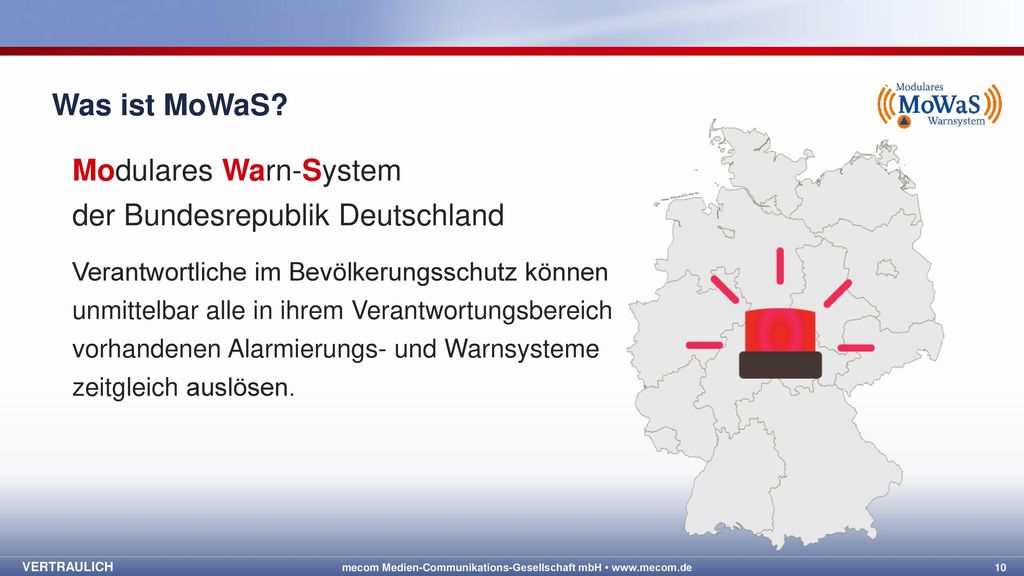

MoWaS Päsenatation Was ist MoWaS? Modulares Warn-System der Bundesrepublik Deutschland Verantwortliche im Bevölkerungsschutz können unmittelbar alle in ihrem Verantwortungsbereich vorhandenen Alarmierungs- und Warnsysteme zeitgleich auslösen. Das Modulare Warnsystem MoWaS ist das amtliche Warnsystem der Bundesrepublik Deutschland und seiner Bundesländer. Durch MoWaS können Verantwortliche im Bevölkerungsschutz unmittelbar alle in ihrem Verantwortungsbereich vorhandenen Alarmierungs-und Warnsysteme zeitgleich und ohne Medienbruch auslösen. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS Päsenatation Kernaufgaben Die Kernaufgaben von MoWaS sind: Information und Warnung der Bevölkerung (z.B. durch journalistische Medien, Warn-Apps usw.) Kommunikation der MoWaS-Stationen untereinander Die Kernaufgaben von MoWaS sind: Information und Warnung der Bevölkerung (z.B. durch journalistische Medien, Warn-Apps usw.) Kommunikation der MoWaS-Stationen untereinander © phonlamaiphoto(Fotolia © BBK © Brigitte/Fotolia mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

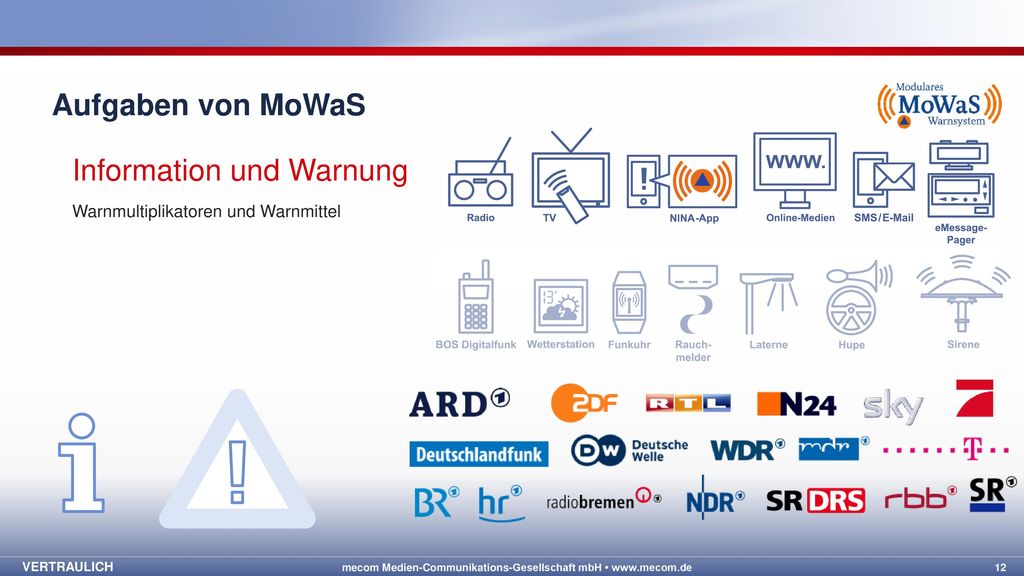

MoWaS Päsenatation Aufgaben von MoWaS Information und Warnung Warnmultiplikatoren und Warnmittel Unterschiedliche Warnmultiplikatoren mit ihren jeweiligen Warnmitteln können mit MoWaS direkt angesprochen werden. Dies ist insbesondere der Rundfunk mit Radio und Fernsehen. Aber auch Apps sind als Warnmittel angeschlossen, so wie NINA, die Notfallinformations- und Nachrichten-App des Bundes. Darüber hinaus stehen den Nutzern auch andere Apps wie BIWAPP oder FF Agent zur Verfügung. Ebenfalls können Pager über das Unternehmen e-Message angesteuert werden. In Vorbereitung befinden sich unter anderen die Anbindung von Sirenen, digitalen Werbetafeln und Straßenlaternen. Zukünftig folgen weitere Warnmittel, angepasst an die technische Entwicklung des Marktes. Es wird daran gearbeitet, Schlüsselbetriebe auch im Bereich Kritische Infrastrukturen (KRITIS) anzuschließen (Stromversorger, Telekommunikationsunternehmen, Verkehrsbetriebe und so weiter). Bereits angeschlossen ist beispielsweise das Sicherheitszentrum der Deutschen Bahn. Beispielhaft sind hier für die Information und Warnung einige der angebundenen journalistische Medien als Warnmultiplikatoren aufgeführt. Insgesamt beträgt die Abdeckung in Deutschland einhundert Prozent. Darunter befinden sich alle öffentlich-rechtlichen Rundfunkanstalten mit TV und Hörfunk, alle großen privaten Medienanstalten sowie zahlreiche große und kleine Medienhäuser, verschiedene Internetseiten der journalistischen Medien sowie die großen Nachrichtenagenturen. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

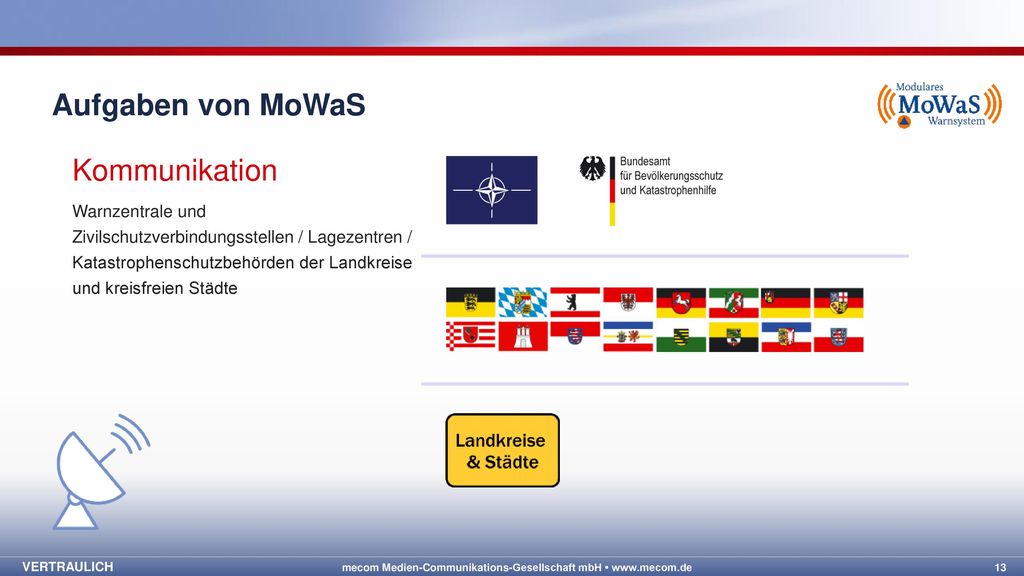

MoWaS Päsenatation Aufgaben von MoWaS Kommunikation Warnzentrale und Zivilschutzverbindungsstellen / Lagezentren / Katastrophenschutzbehörden der Landkreise und kreisfreien Städte Eine weitere Aufgabe ist die Kommunikation der warnenden Behörden untereinander. Die MoWaS-Kommunikation ermöglicht der Warnzentrale und den Zivilschutzverbindungsstellen des Bundes, den Lagezentren der Länder sowie den Katastrophenschutzbehörden der Landkreise und Städte einen ausfallsicheren Informationsaustausch untereinander via Satellit sowie Manipulationssicherheit der Information durch Verschlüsselung. Dies ist ein wichtiger Aspekt: In einer Krisensituation ist davon auszugehen, dass die terrestrische Kommunikation wie Telefon, Internet, Mobilfunk usw. unter Umständen durch Netzüberlastung oder Zerstörung ausfallen könnte. In diesem Fall könnte die Kommunikation im Notfall immer noch via MoWaS über die angeschlossenen Satelliten-Vollsysteme erfolgen. Das gilt allerdings nur für die Vollstationen, nicht für die webbasierten vS/E-Zugänge. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS ist weltweit einzigartig
MoWaS Päsenatation MoWaS ist weltweit einzigartig MoWaS berücksichtigt - ohne Medienbruch - in einer Systemumgebung: Anforderungen des Zivil- und Katastrophenschutzes Zivilschutz ist eine Kompetenz des Bundes Katastrophenschutz ist Länderkompetenz Unterschiedliche staatliche Ebenen: Teilnehmer aus Bund, Ländern, Landkreisen, kreisfreien Städten und aus dem Ausland Einbindung von Erkenntnissen der europäischen NATO-Luftraumüberwachung ausfallsichere und geschützte Übertragung der Kommunikation Ausfallsichere, geschützte Anbindung div. Multiplikatoren (Hörfunk, Fernsehen, Deutsche Bahn etc.) MoWaS ist als hochentwickeltes Warnsystem weltweit einzigartig. Es deckt in einer Systemumgebung Anforderungen sowohl des Zivil- als auch des Katastrophenschutzes ab. Der Zivilschutz fällt in die verfassungsrechtliche Zuständigkeit des Bundes und kommt im Spannungs- und Verteidigungsfall zum Tragen. Der Katastrophenschutz ist dagegen eine Länderkompetenz und umfasst zum Beispiel Naturkatastrophen, große Eisenbahnunglücke oder Hochwasser. Beide Anforderungen – Zivil- und Katastrophenschutz – werden mit MoWaS in einer Umgebung zusammengeführt. Dass unterschiedliche staatliche Ebenen, das heißt also: die Bundesebene, die Länderebene und die kommunale Ebene mit Landkreisen und kreisfreien Städten in einer Systemumgebung unmittelbar zusammenwirken, ist ein großer Fortschritt für die behördliche Zusammenarbeit. Zusätzlich zu den staatlichen Ebenen in Deutschland kommen auch Teilnehmer aus dem Ausland hinzu, so zum Beispiel die nationale Alarmzentrale in der Schweiz. Eine weitere Besonderheit ist, dass die Erkenntnisse der europäischen Nato-Luftraumüberwachung ebenfalls mit in das System einfließen. MoWaS bietet zudem eine ausfallsichere und geschützte Übertragung der Kommunikation, da die Übermittlung via Satellit erfolgt und manipulationssicher verschlüsselt wird. Auch die Einrichtungen zur Belieferung der verschiedenen Multiplikatoren sind ausfallsicher realisiert. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

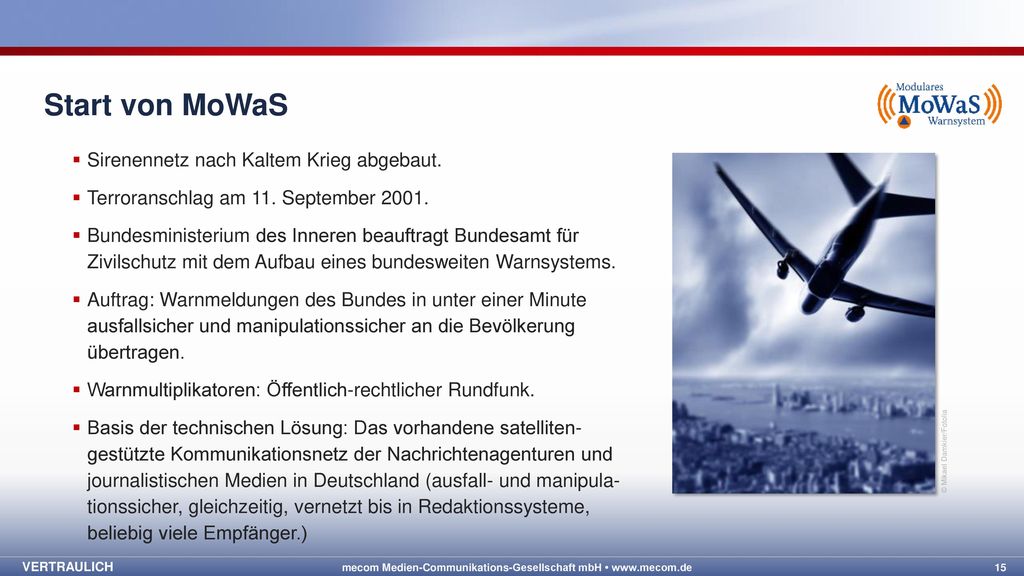

MoWaS Päsenatation Start von MoWaS Sirenennetz nach Kaltem Krieg abgebaut. Terroranschlag am 11. September 2001. Bundesministerium des Inneren beauftragt Bundesamt für Zivilschutz mit dem Aufbau eines bundesweiten Warnsystems. Auftrag: Warnmeldungen des Bundes in unter einer Minute ausfallsicher und manipulationssicher an die Bevölkerung übertragen. Warnmultiplikatoren: Öffentlich-rechtlicher Rundfunk. Basis der technischen Lösung: Das vorhandene satelliten-gestützte Kommunikationsnetz der Nachrichtenagenturen und journalistischen Medien in Deutschland (ausfall- und manipula-tionssicher, gleichzeitig, vernetzt bis in Redaktionssysteme, beliebig viele Empfänger.) Das Sirenennetz war als Friedensdividende nach Ende des Kalten Krieges abgebaut worden. Nach dem Terroranschlag am 11. September auf die Twin Towers in New York wurde deutlich, dass Deutschland bei Katastrophen dieser Art und im Bereich des gesamten Bevölkerungsschutzes nicht mehr über ein bundesweites System verfügte, um die Bevölkerung zu informieren und zu warnen. Das Bundesinnenministerium beauftragte daraufhin das damalige Bundesamt für Zivilschutz - heute Bundesamt für Bevölkerungsschutz und Katastrophenhilfe, BBK -, eine Möglichkeit zu entwickeln, Warnmeldungen des Bundes in unter einer Minute ausfallsicher und manipulationssicher an die Bevölkerung übertragen zu können. Dazu sollte der öffentlich-rechtliche Rundfunk als Warnmultiplikator genutzt werden. Nach Gesprächen mit dem Westdeutschen Rundfunk stellte sich heraus, dass eine derartiges technisches System mit dem Kommunikationsnetz der Nachrichtenagenturen und journalistischen Medien in Deutschland bereits weitgehend vorhanden war. „mecom“ als Technikunternehmen der Nachrichtenagenturen für die gleichzeitige Verteilung von Agenturmeldungen entwickelte und betrieb bereits ein satellitengestütztes Kommunikationsnetz bis auf die Ebene der Redaktionssysteme der Rundfunkanstalten. Es gab bereits die geforderte ausfall- und manipulationssichere Kommunikation für die Medienbelieferung an beliebig viele Empfänger. © Mikael Damkier/Fotolia mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS-S/E-Vollstationen
MoWaS Päsenatation MoWaS-S/E-Vollstationen Lagezentren des Bundes Lagezentren der Bundesländer Leitstellen der Landkreise und kreisfreien Städte Geplante Vollstationen Hier sehen Sie den derzeitigen Ausbaustand der MoWaS-Vollstationen. Die schwarzen Kreise umfassen dabei die Bonner Warnzentrale sowie die beiden Zivilschutzverbindungsstellen des Bundes, die roten Kreise die Lagezentren der Bundesländer, welche sich überwiegend in den Innenministerien befinden. Die gelben Kreise beschreiben die Leitstellen der Landkreise und kreisfreien Städte. Die schwarzen, nicht ausgefüllten Kreise sind die derzeit geplante Stationen. Stand 2016 mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS vS/E Aktueller Ausbau MoWaS-Vollstationen (100)
Ausbau von Sendestationen im Rahmen des Bund-Länder-Projekts Warnung der Bevölkerung MoWaS vS/E-Zugänge (250)

MoWaS vS/E Bundesweiter Rollout für KatS-Behörden (250 Systeme MoWaS vS/E) Start: Oktober 2017 Übermittlung der Warnmeldung an eine Vollstation (i.d.R. Lagezentrum oder Redundanzstandort) Für lokale Warnungen direkte Ansprache von NINA Kostengünstiges, webbasiertes System Entwicklung im Rahmen des Bund-Länder-Projektes Warnung der Bevölkerung, kofinanziert durch die Europäische Union Ergänzung des MoWaS-Netzes (100 MoWaS S/E-Stationen)

MoWaS Päsenatation MoWaS-Architektur Warnzentrale und Zivil-schutzverbindungsstelle (senden / empfangen) Medienhäuser / Informations-dienstleister - Auswahl (nur empfangen) Hier ist die Grundarchitektur von MoWaS visualisiert. Auf der linken Seite sehen Sie die Sende- und Empfangssysteme von MoWaS, also die Warnzentrale und die Zivilschutzverbindungsstellen des Bundes, die Lagezentren der Länder und die Leitstellen der Landkreise und der kreisfreien Städte. An den roten Pfeilen erkennen Sie, dass untereinander in beide Richtungen kommuniziert werden kann. In der Mitte ist die mecom-Zentrale abgebildet, die die Kommunikation zwischen Sender und Empfänger koordiniert und technisch zur Verfügung stellt. Auf der rechten Seite sehen Sie die Empfänger, die Warnmeldungen an die Bevölkerung weitergeben. Oben sehen Sie die bereits angesprochenen Sendeanstalten und darunter die Gruppierung der Schlüsselbetriebe, zum Beispiel aus dem Segment der Kritische Infrastrukturen wie der dargestellten Deutschen Bahn. Mittel- bis langfristig geplant ist der Anschluss von weiteren Schlüsselunternehmen, Störfallbetrieben etc. Unten sehen Sie eine Auswahl zur Verfügung stehender Warnmittel, die über entsprechende Warnmultiplikatoren angesprochen werden. Dazu auf der übernächsten Folie mehr. Zunächst möchten wir Ihnen die Unterschiede zwischen den MoWaS-Vollstationen und den MoWaS-Ergänzungsystemen darstellen. KRITIS (nur empfangen) Untere KatS-Behörden Polizeien mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

Vergleich MoWaS S/E und MoWaS vS/E

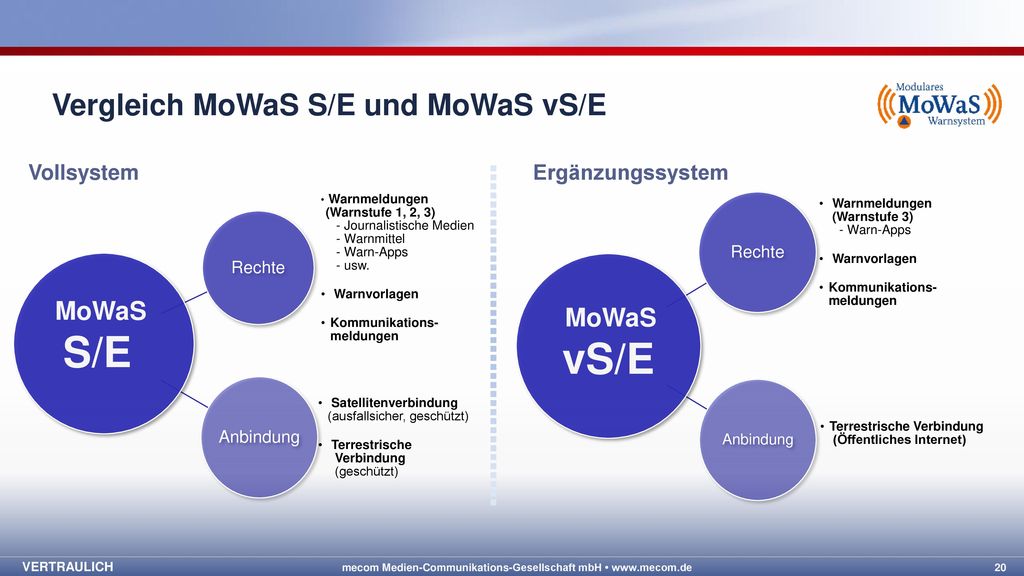

MoWaS Päsenatation Vergleich MoWaS S/E und MoWaS vS/E Rechte Warnmeldungen (Warnstufe 1, 2, 3) - Journalistische Medien - Warnmittel Warn-Apps - usw. Warnvorlagen Kommunikations-meldungen Anbindung Satellitenverbindung (ausfallsicher, geschützt) Terrestrische Verbindung (geschützt) Rechte Warnmeldungen (Warnstufe 3) - Warn-Apps Warnvorlagen Kommunikations-meldungen Anbindung Terrestrische Verbindung (Öffentliches Internet) Vollsystem Ergänzungssystem MoWaS S/E MoWaS vS/E Das Modulare Warnsystem besteht aus dem Vollsystem S/E und dem Vorlagen- bzw. Ergänzungssystem (vorlagenerstellendes MoWaS S/E). Die Nutzer des Vollsystems haben den Zugriff auf alle Rechte. Sie können Warnmeldungen in den Warnstufen 1, 2 und 3 an den jeweiligen Empfänger absenden. Sie können darüber hinaus Warnvorlagen erstellen, empfangen und weiterleiten sowie alle Arten von Kommunikation nutzen. Das Vollsystem arbeitet in einem gekapselten und sicheren Umfeld. Es gibt keine Verbindungen zum öffentlichen Internet. Die Kommunikation erfolgt über Satellit und redundant über ein speziell geschütztes terrestrisches Netz. MoWaS vS/E dagegen nutzt das öffentliche Internet, so dass die Rechte beider Systeme unterschiedlich sind. Die Nutzer dürfen Warnmeldungen direkt nur in der niedrigsten Stufe 3 an Warn-Apps wie NINA und BIWAPP senden. In MoWaS erstellte Warnmeldungen können als Vorlage zur Freigabe an einen festgelegten Versender geschickt werden, der über ein Vollsystem verfügt. Über MoWaS vS/E kann auch mit einer Vollstation über Nachrichten kommuniziert werden. Die Vollstation fungiert bei der Kommunikation zwischen zwei vS/E-Standorten auch als Vermittler. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS-Warnverbund: Struktur
MoWaS Päsenatation MoWaS-Warnverbund: Struktur Warnmultiplikatoren Warnmittel Radio Sendeanstalten TV Deutsche Bahn AG digitale Anzeigetafeln Online-Portal-Betreiber Online-Medien App-Betreiber App (z.B. NINA) PAGING / POCSAG Pager Kommerzielle Anwendungen Bevölkerung BOS Digitalfunk Sirenen Rauchwarnmelder Langwellenfunk DCF 77 Funkuhren Wetterstationen Ein ganz wesentlicher Faktor für die Warneffektivität sind die sogenannten Warnmultiplikatoren in der Mitte dieser Seite. Diese nutzen ihre jeweiligen (rechts abgebildeten) Warnmittel, um die Warnmeldungen an die Bevölkerung zu übermitteln. Hell sind hier jene Warnmultiplikatoren und Warnmittel abgebildet, deren Anbindungen sich in Vorbereitung oder Planung befinden. Der Weg der Meldung ist von links nach rechts in dieser Darstellungsart folgender: MoWaS S/E Sende- und Empfangssysteme übermitteln Warnmeldungen an das MoWaS-Zentralsystem. Die Übertragung erfolgt vorzugsweise per Satellit. Für den Fall einer Beeinträchtigung der Satellitenkommunikation, beispielsweise durch starke Gewitter, steht auch terrestrische Redundanz zur Verfügung. Diese nutzt zwar die Verkabelung des öffentlichen Internets, nutzt aber Technologien, um weitestgehend unabhängig von den Internet-Strukturen und besonders geschützt die Daten zu übertragen. Im Zentralsystem wird unter anderem ermittelt, welche Warnmultiplikatoren in welchem geografischen Bereich die Warnmeldungen erhalten sollen. Von hier erfolgt der Versand der Meldungen an die Warnmultiplikatoren. Das sind die zur Annahme von Warnmeldungen und Informationen Berechtigten. Auch dieser Übermittlungsweg führt bevorzugt über Satelliten. Nicht alle Warnmultiplikatoren verfügen über die technischen Einrichtungen für den Satellitenempfang. verfügen, sind zusätzliche Anbindungen möglich. Über spezielle Einrichtungen und Sicherheitsschleusen in der Zentrale werden die Warnmeldungen beispielsweise auch an das öffentliche Internet als Übermittlungsmedium übergeben. Sie werden es bereits bemerkt haben: Diese Darstellung bezieht sich auf alle Warnstufen. Und Sie erinnern sich? Mit einem MoWaS-vS/E-Zugang ist es möglich, Warnmeldungen der Stufe 3 quasi direkt an Apps zu übermitteln. In diesem Fall werden die Warnmeldungen über den Warnserver nur an die App-Betreiber übermittelt und von dort an die Smartphones gesendet. Die ersten Warnmultiplikatoren im MoWaS-Warnverbund waren die Sendeanstalten für den Hörfunk und das Fernsehen. Um die Bevölkerung jedoch in möglichst vielen Lebenssituationen zu erreichen, ist es das Bestreben, jene Warnmultiplikatoren einzubinden, die Warnmittel betreiben, die durch viele Bürger genutzt werden. Ein Beispiel dafür ist die Anbindung von App-Betreibern, die sogenannte Warn-Apps für Smartphones anbinden. Obwohl diese Technologie der Bevölkerung erst wenige Jahre zur Verfügung steht, wird sie bereits von Millionen Menschen in Deutschland genutzt. Zusätzlich werden Warnmultiplikatoren eingebunden, die eigene Dienste mit den Informationen der Warnmeldungen anreichern. So können beispielsweise die geokodierten Warnbereiche auf Landkarten von Navigationssystemen angezeigt werden und entsprechende Empfehlungen für die Navigation angezeigt werden. Wie Sie an den grau hinterlegten Einträgen in den Listen der Warnmultiplikatoren und den Warnmittel erkennen, sind die aktuellen Aktivitäten und Bestrebungen zur Anbindung vielfältiger Warnmittel immens. Eine besondere Herausforderung ist dabei regelmäßig der Anspruch, dass eine Warnmeldung nur den Teil der Bevölkerung erreichen soll, für die eine Warnmeldung relevant ist. Mit der Erweiterung des MoWaS-Systemverbundes um die MoWaS vS/E-Zugänge wird der Anteil der regionalen Warnmeldungen stark zunehmen. Es wird jeder verstehen, dass eine Warnmeldung wegen eines Bombenfundes in der Regel nicht bundesweit über Fernsehen und Hörfunk verbreitet werden sollte. Dazu auf den folgenden Folien mehr. Mobilfunkanbieter SMS Regionale Warnsysteme Laterne Hupe Neue Multiplikatoren Redundanz neue Endgeräte MoWaS S/E Sende-/Empfangsstation MoWaS-Zentralsystem Andere mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

Multiplikatoren-Struktur: Beispiel Radio / Hörfunk
MoWaS Päsenatation Multiplikatoren-Struktur: Beispiel Radio / Hörfunk Warnmittel Multiplikator (Hörfunk) Bevölkerung Öffentlich-rechtliche Anstalten Verbreitungswege: UKW, DAB+, DVB-S, Kabel, Web-Radio / App Bevölkerung Radio Deutschlandfunk TV Bayerischer Rundfunk (BR) Pager Hessischer Rundfunk (hr) Online-Medien Mitteldeutscher Rundfunk (MDR) Verkehrsfunk Apps (z.B. NINA) Norddeutscher Rundfunk (NDR) Radio Bremen digitale Anzeigetafeln Rundfunk Berlin-Brandenburg (rbb) Sirenen Südwestrundfunk (SWR) Westdeutscher Rundfunk (WDR) Rauchwarnmelder Private Sender (Auswahl) Funkuhren Wetterstationen Radio Hamburg GmbH Radio 7 Hörfunk GmbH + Co. KG SMS RTL Radio Berlin GmbH Laterne METROPOL FM GmbH & Co. Regiocast GmbH Hupe und viele weitere … neue Endgeräte mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

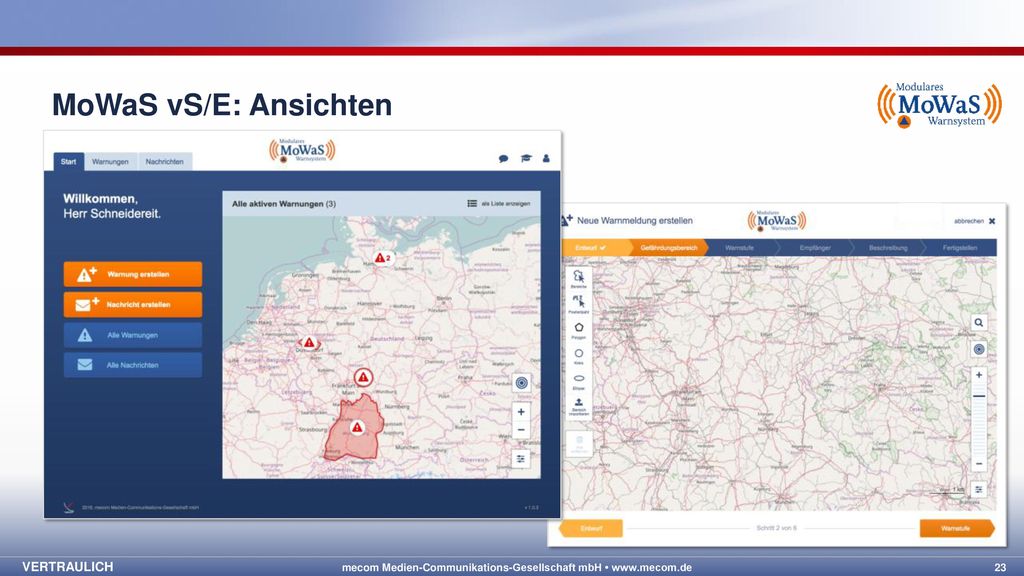

MoWaS Päsenatation MoWaS vS/E: Ansichten Hier sehen Sie zwei typische Ansichten der Anwenderoberfläche der MoWaS vS/E-Zugänge. So gewinnen Sie nach viel Theorie einen ersten Eindruck der Anwenderoberfläche mit den Funktionen zur Information und Warnung sowie zur Kommunikation. Die Abbildung im Vordergrund gibt den Bildschirm wieder, der nach dem einloggen angezeigt wird. In dem Ausschnitt der Landkarte werden in dieser Ansicht vorliegende MoWaS-Warnmeldungen angezeigt. Gut erkennen, können Sie eine Warnmeldung einer Region an dem rötlich eigefärbten Bereich. Die hintere Abbildung zeigt die Anwenderoberfläche für die Erstellung einer neuen Warnmeldung oder auch Vorlage. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS S/E: Neue Warnmeldung od. Vorlage bearbeiten
MoWaS Päsenatation MoWaS S/E: Neue Warnmeldung od. Vorlage bearbeiten MoWaS S/E Lagezentren des Bundes Warn-multiplikatoren MoWaS S/E Lagezentren der Länder Hier ist vereinfacht der Prozess einer neuen Warnmeldung oder der Bearbeitung einer Vorlage bildlich dargestellt. Links sehen Sie eine Katastrophenschutzbehörde, z.B. eine Leitstelle, die über ein MoWaS S/E Sende- und Empfangssystem, also eine Vollstation verfügt. In der Leitstelle wird eine Warnvorlage bearbeitet oder eine neue Warnmeldung erstellt und an die gewählten und zugeordneten Empfänger gesendet. Mit den vorlagenerstellenden Stationen (MoWaS vS/E) als Ergänzung zu den Vollstationen sieht der Workflow etwas anders aus. KRITIS MoWaS S/E Leitstellen der Kreise und kreisfreien Städte Empfang der Warnmeldung Neue Warnmeldung erstellen oder Freigabe / Änderung / Ablehen einer vS/E-Warnvorlage (außer Bund) mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS vS/E: Von der Vorlage zur Warnmeldung
MoWaS Päsenatation MoWaS vS/E: Von der Vorlage zur Warnmeldung MoWaS S/E Lagezentren der Länder Warn-multiplikatoren MoWaS vS/E (Untere/Mittlere KatS-Behörde/ Polizeien) Dies ist der Prozess einer Vorlagenerstellung und Versendungen mit einem vS/E-Zugang. Links sehen Sie wieder eine Katastrophenschutzbehörde, z.B. eine Leitstelle, die über ein Vorlagen erstellendes System verfügt. In der Leitstelle wird eine Warnvorlage erstellt und an entsprechende Entscheider gesendet. Diese befinden sich in der Regel in den Lagezentren der Länder. Wie in der vorherigen Übersicht dargestellt, wird hier die Vorlage inhaltlich auf Weiterbearbeitung geprüft, im Falle der Richtigkeit freigegeben und an die Multiplikatoren versendet. Die entscheidende Stelle kann die Vorlage auch bearbeiten oder ablehnen. Es gibt von diesem Standardvorgehen eine Ausnahme, die Sie auf der nächsten Folie kennen lernen. MoWaS S/E Leitstellen der Kreise und kreisfreien Städte KRITIS Entwurf der Warnvorlage Freigabe / Änderung / Ablehnen der Warnvorlage Empfang der Warnmeldung mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS vS/E: Warnmeldung Warnstufe 3
MoWaS Päsenatation MoWaS vS/E: Warnmeldung Warnstufe 3 + MoWaS vS/E Warn-Apps Betroffene und festgelegte MoWaS-S/E- Stationen In der Warnstufe 3 verhält sich MoWaS vS/E anders als in den anderen Warnstufen. Sie können wie für die anderen Warnstufen eigene Vorlagen erstellen oder direkt eine Warnung an Apps versenden. Gleichzeitig mit der Übermittlung an die Multiplikatoren für die Warn-Apps wird die Warnmeldung der Stufe 3 auch an betroffenen und festgelegte MoWaS-Stationen übermittelt. Sie kennen nun den Unterschied der verschiedenen Stations-Typen. Erfassung und Versand der Warnmeldung Empfang der Warnmeldung Empfang der Warnmeldung mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS Päsenatation Warnbereich Schnittmenge aus Zuständigkeitsbereich und Gefährdungsbereich ist der eigene Warnbereich Betroffene Leitstellen werden über Fremdgefährdungsbereich informiert Der Warnbereich ist die Schnittmenge aus Zuständigkeitsbereich und Gefährdungsbereich. Der Zuständigkeitsbereich ist der Bereich innerhalb der jeweiligen Verwaltungsgrenzen, für den eine Leitstelle oder ein Lagezentrum zuständig ist. So ist z.B. die Leitstelle Kerpen im Rheinland für den Rhein-Erft-Kreis zuständig, die Integrierte Leitstelle Bad Doberan für den Landkreis Rostock, das Lagezentrum in Stuttgart für Baden-Württemberg etc. Jede MoWaS-Station ist für ihren jeweiligen administrativen Zuständigkeitsbereich vorkonfiguriert. Beim Erstellen einer Warnmeldung fragt das System den Gefährdungsbereich ab. Der Gefährdungsbereich kann sich über den eigenen Zuständigkeitsbereich hinaus bis in angrenzende Kreise, Städte oder Bundesländer erstrecken, so dass lediglich die Schnittmenge aus Gefährdungs- und Zuständigkeitsbereich den eigenen Warnbereich darstellt. Die Leitstelle oder das Lagezentrum kann Maßnahmen immer nur innerhalb des eigenen Warnbereiches einleiten. Im Fremdgefährdungsbereich werden jedoch, je nach Lage, die Lagezentren der angrenzenden Bundesländer bzw. die Leitstellen der jeweiligen ebenfalls betroffenen Landkreise oder Städte informiert. Dies geschieht automatisch, wenn die jeweiligen Leitstellen an MoWaS angeschlossen sind. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

Automatisches Matching I

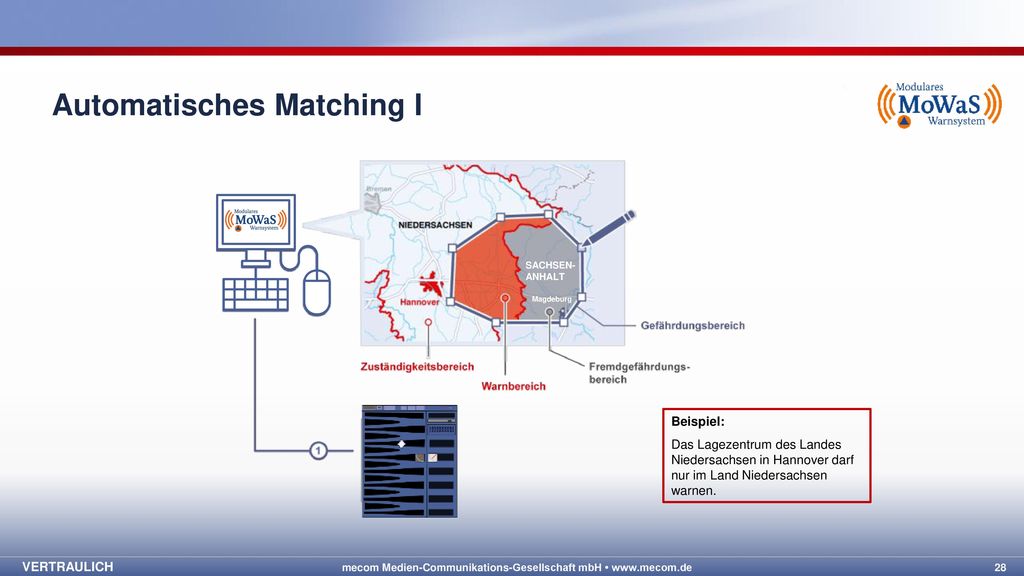

MoWaS Päsenatation Automatisches Matching I SACHSEN- ANHALT Magdeburg Wenn der Nutzer in MoWaS mit Hilfe des Auswahlwerkzeuges den Gefährdungsbereich z. B. mittels einer geometrischen Form eingezeichnet hat, berechnet die MoWaS-Software beim sogenannten Matching automatisch den sich hieraus ergebenden Warnbereich, das heißt die Schnittmenge aus Zuständigkeitsbereich und Gefährdungsbereich. Beispiel: Das Lagezentrum des Landes Niedersachsen in Hannover darf nur im Land Niedersachsen warnen. Beispiel: Das Lagezentrum des Landes Niedersachsen in Hannover darf nur im Land Niedersachsen warnen. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

Automatisches Matching II
MoWaS Päsenatation Automatisches Matching II SACHSEN- ANHALT Magdeburg Wenn der Warnbereich im System erfasst wurde, wird von MoWaS automatisch berechnet, welche Warnmittel, welche Multiplikatoren und welche anderen MoWaS-Teilnehmer für diesen Zuständigkeitsbereich definiert wurden. Welche davon jeweils ausgewählt werden, muss im Einzelfall und lageangepasst abgewogen werden. Mehr hierzu erfahren Sie in der MoWaS-Praxisschulung. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

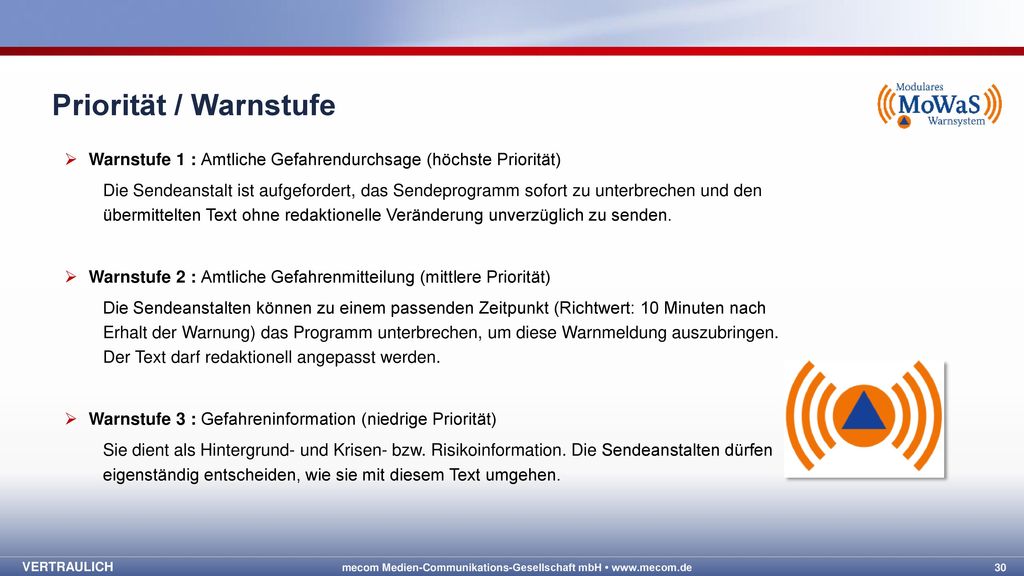

MoWaS Päsenatation Priorität / Warnstufe Warnstufe 1 : Amtliche Gefahrendurchsage (höchste Priorität) Die Sendeanstalt ist aufgefordert, das Sendeprogramm sofort zu unterbrechen und den übermittelten Text ohne redaktionelle Veränderung unverzüglich zu senden. Warnstufe 2 : Amtliche Gefahrenmitteilung (mittlere Priorität) Die Sendeanstalten können zu einem passenden Zeitpunkt (Richtwert: 10 Minuten nach Erhalt der Warnung) das Programm unterbrechen, um diese Warnmeldung auszubringen. Der Text darf redaktionell angepasst werden. Warnstufe 3 : Gefahreninformation (niedrige Priorität) Sie dient als Hintergrund- und Krisen- bzw. Risikoinformation. Die Sendeanstalten dürfen eigenständig entscheiden, wie sie mit diesem Text umgehen. Auch in MoWaS gibt es drei Warnstufen. Die Warnstufe 1 ist die höchste und wird Amtliche Gefahrendurchsage genannt. Die Sendeanstalt ist aufgefordert, das Sendeprogramm sofort zu unterbrechen und den übermittelten Text ohne redaktionelle Veränderung unverzüglich zu senden. Die Warnstufe 2 heißt Amtliche Gefahrenmittleitung und besitzt die mittlere Priorität. Die Sendeanstalten können zu einem passenden Zeitpunkt (Richtwert: 10 Minuten nach Erhalt der Warnung) das Programm unterbrechen, um diese Warnmeldung auszubringen. Der Text darf in journalistischen Medien redaktionell verändert werden, solange der Sinn erhalten bleibt. Die Warnstufe 3 ist die Gefahreninformation und hat die niedrigste Priorität. Meldungen in Warnstufe 3 können auch rein (risiko-)informativen Charakter haben ohne ausdrückliche Handlungsempfehlung. Die Sendeanstalten dürfen den Text redaktionell bearbeiten und entscheiden, ob sie ihn überhaupt als Warnmeldung verbreiten. Die Warnapps (wie z.B. NINA) übermitteln die Meldungen aller drei Stufen unverändert an die Bevölkerung. mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

Verarbeitung im Medienhaus
MoWaS Päsenatation Verarbeitung im Medienhaus Warnmeldung wird über das MoWaS-Netz per Satellit an die Sendeanstalt übertragen MoWaS-System übergibt Warnmeldung an das Redaktionssystem Warnmeldungen werden priorisiert dargestellt Redakteur vom Dienst weist den Sprecher an, die Meldung zu verlesen Die Warnmeldung wird durch den Moderator verlesen und erreicht die Bevölkerung Dieses Beispiel zeigt, wie eine Warnmeldung in einer Hörfunksendeanstalt verarbeitet wird. Eine Warnmeldung wird über das MoWaS-Netz, primär über den Satellitenweg, an das Medienhaus übertragen. Im Medienhaus empfängt der MoWaS-Satellitenempfänger die Warnmeldung und übergibt sie dann an das Redaktionssystem des Medienhauses. Im Redaktionssystem werden die Warnungen priorisiert dargestellt. Der Redakteur vom Dienst gibt dem aktuellen Sprecher die Anweisung, die Warnung entsprechend zu verlesen. Gegebenenfalls unterbricht der Sprecher das laufende Programm und verliest die Gefahrendurchsage, so dass die Bevölkerung informiert ist. Sollte es eine entsprechende Anweisung in der Warnmeldung gegeben haben, wird die Meldung häufig so verlesen wie angewiesen. Die Ansteuerung der Sendeanstalten wird jeden Monat durch das Bundesamt für Bevölkerungsschutz und Katastrophenhilfe im Zuge einer Testmeldung überprüft. © dmitrimaruta/Fotolia © kjekol/Fotolia mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •

MoWaS Päsenatation Sie haben das Ende dieses Moduls erreicht. Sie kennen nun die Strukturen und den Anwendungszweck von MoWaS. Wir bedanken und für Ihr Interesse und Ihre Aufmerksamkeit. Das Einführungsmodul „MoWaS Grundlagen“ ist damit abgeschlossen. Ihr MoWaS-Team Alexander Feldmann Medien-Communikations-Gesellschaft mbH Mittelweg 143 – D Hamburg Telefon: Telefax: Mobil: mecom Medien-Communikations-Gesellschaft mbH • VERTRAULICH mecom Medien-Communikations-Gesellschaft mbH •
