Aktuelle Entwicklung des Holzpelletmarktes in Deutschland

Präsentation zum Thema: "Aktuelle Entwicklung des Holzpelletmarktes in Deutschland"—  Präsentation transkript:

1 Aktuelle Entwicklung des Holzpelletmarktes in Deutschland

2 2007 nur 1. Halbjahr berücksichtigt
Regionale Verteilung der verkauften Pelletkessel 2007 nur 1. Halbjahr berücksichtigt Quelle: BAFA, 2007

3 Sprunghafter Anstieg der Pelletproduktion
In 2007 werden an über 40 Standorten Pellets produziert werden mehr als 10 weitere Standorte geplant Ausweitung der Produktionsstandorte von den Mittelgebirgsregionen zunehmend nach Norden zu großen Sägewerksbetrieben In Rotterdam ist ein großer Umschlaghafen für Pellets geplant Quelle: DEPV, 2007

4 Quelle: Solarpromotion, 2007
Pelletsproduktion - Entwicklung Quelle: Solarpromotion, 2007

5 Pelletproduktionskapazität in Deutschland
Quelle: DEPV, 2007

6 Pelletproduktion in Deutschland
Quelle: DEPV, 2007 6

7 Pellets Preisentwicklung

8 Sunmachine BHKW als innovatives Heizungssystem

9 Übersicht SUNMACHINE – Technik und Prinzip
Pellets – Preise und Lagermöglichkeiten Wirtschaftlichkeitsberechnung

10 Übersicht SUNMACHINE – Technik und Prinzip
Pellets – Preise und Lagermöglichkeiten Wirtschaftlichkeitsberechnung

11 Sunmachine – Solar (Dish-Stirling)
ersetzt ca. 8 – 10 m2 Röhrenkollektoren ersetzt ca KW/th Gas - BHKW ersetzt ca. 25 m2 PV

12 Die Pellets - Sunmachine
Pelletheizung mit Stirlingtechnologie Wärme und Strom aus dem Wald

13 verwandelt Holz in Gas in Wärme in Strom in Geld…
Das SUNMACHINE Prinzip verwandelt Holz in Gas in Wärme in Strom in Geld…

14 Die Brennereinheit - Funktionsschema
Glutsensor Kontrollglas Frischlufteinlass Pelletfallschacht Keramikgitter 3 KW Elektroheizung 300°C bei Start Dämmung Abgas Rekuperator Potenzialwirbel Abgas mit Lambdasonde über Saugzuggebläse wasserdurchströmter Brennwert WT

15 Grundprinzip des Stirlings

16 Stirling-Motor Quelle: Koichi Hirata

17 Erhitzerröhrchen Stickstoffgefüllt Expansions- kolbendom Expansions- kolben Erhitzerkopf Regenerator Pleuel Kühler Kurbel- welle Gegen- gewicht Pleuel- lager Kompressions- kolben Laufbuchse

18 Stirlingmotor (Alpha-Typ)

19 Sunmachine – Querschnitt

20 Die Vorteile des Stirling-Motors
außenliegende Verbrennung keinen hohen Explosionsdruck keine Zündkerzen keine Nockenwelle keine Stirnräder keine Ventile wartungsfreier Betrieb über ca Std.

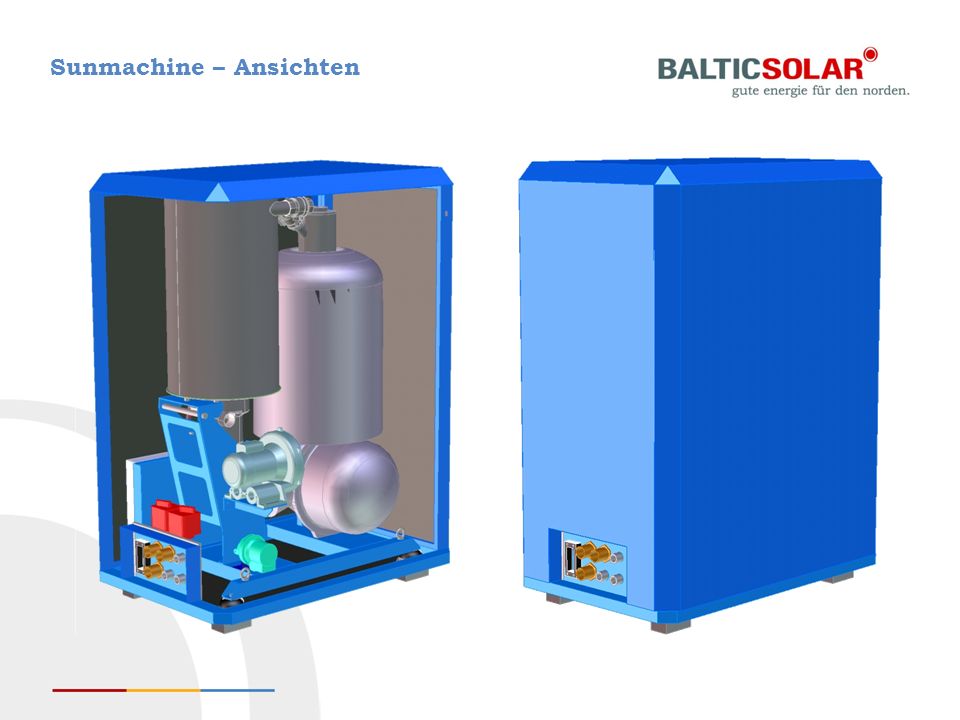

21 Sunmachine – Ansichten

22 1. Brennereinheit, 2./3. Zu- & Abführung
Brennstoff: Holzpellets Brennstoffeinsatz: 7,5 – 14,9 kW Inspektion: 1-2 mal jährlich je nach Laufzeit (nur Brenner) Wartung: nach Fehlermeldung des Systems 2. Zuführung ext. Vorratsraum: Sacksilo / Erdtank Raumaustragung Vorratsbehälter: 80 Liter Holzpellets Zuführung 1: in Vorratsbehälter über Saugzug max. 20m Zuführung 2: in Brennraum über flexible Schnecke Zeitsteuerung: Tag/Nacht-Steuerung für Zuführung 1 3. Abführung Abgas: entsprechend Gas-Brennwertthermen Abscheidung: Kondenswasser über Abfluss

23 4. Stirlingmotor und 5. Steuerung
Zylinderanzahl: Zylindervolumen: ccm Drehzahlbereich: U/min Arbeitsgas: Stickstoff Arbeitsdruck: bar Motorwirkungsgrad: % 5. Steuerung Steuerung: bit Mikrocontroller Bedienung: graphisches Touchdisplay internes Bussystem: RS 485 Schnittstelle: RS 232 für Modem bzw. PC Steuerungsmöglichkeiten: drei Heizkreise Warmwassererzeugung zusätzl. Systeme

24 6. Wechselrichter 6. Wechselrichter
Netzeinspeisung: einphasig 230 Volt 50 Hz Nennleistung: 3 kW Spitzenleistung: 3,3 kW Eingangsspannung: Volt Wirkungsgrad: max. 95,7 % Netzüberwachung: 3 Phasen

25 SUNMACHINE® Holzpellet-BHKW
Thermische Leistung: 4,5 - 10,5 kW/th Netzeinspeiseleistung: 1, kW/el optimaler Betriebspunkt: bei ,5 – 8,0 kW/th bereits ,0 kW/el elektrischer Wirkungsgrad: % Gesamtwirkungsgrad: ca. 90% Vorlauftemperatur: max. 85° C Rücklauftemperatur: opt. 30° C Rücklauftemperaturanhebung: nicht nötig Schallemissionen: – 54 dB Gewicht: ca. 350 kg Maße LxBxH in mm: x800x1500 Kosten: ,00 Euro exkl. MwSt.

26 Übersicht SUNMACHINE – Technik und Prinzip
Pellets – Preise und Lagermöglichkeiten Wirtschaftlichkeitsberechnung

27 Pellets Preisentwicklung

28 Pellets Preisentwicklung
Monat / Jahr 2006 [ € pro Tonne ] 2007 [ € pro Tonne ] Januar 187,30 262,28 Februar 194,13 234,48 März 194,13 203,86 April 194,06 194,15 Mai 199,67 188,15 Juni 200,78  184,82 Juli 205,72  183,53 August 222,61  183,46 September 236,11 186,92 Oktober 249,34 256,59 November Dezember 264,73

29 Pelletspeicher - ABS

30 Pelletspeicher – MALL

31 Übersicht SUNMACHINE – Technik und Prinzip
Pellets – Preise und Lagermöglichkeiten Wirtschaftlichkeitsberechnung

32 Heizkostenvergleich Preis/ kWh 1 l Heiz-Öl 0,055 €/kWh
2 kg Standard-Pellets 0,040 €/kWh 2 kg Nawaro-Pellets 0,044 €/kWh Nawaro-Pellets DIN-Pellets aus nachwachsenden Rohstoffen sind bereits auf dem Markt Nawaro-Pellets werden aus Durchforstungen, nicht-sägetauglichem Holz, Sturm- oder Käferholz gewonnen

33 Heizkostenvergleich bei Volllast
* 0,11 € Grundvergütung + 0,02 € KWK + 0,02 € Technologiebonus ** 0,1116 € Grundvergütung + 0,02 € KWK + 0,02 € Technologiebonus + 0,06 € Nawarobonus Heizkostenvergleich bei Volllast 10,5 kWh Wärme 3 kWh Strom Pelletkosten für 15 kW Stromertrag / EEG Kosten-Vergleich 90% Wirkungsgrad Brennstoff 0,55 €/h Öl-Heizung Öl Sunmachine Standard-Pellets 0,60 €/h *0,45 €/h 0,15 €/h 0,66 €/h ** 0,63 €/h 0,03 €/h Sunmachine Nawaro-Pellets

34 4.000 Std. x 0,102 €/ h = 408 € Überschuss pro Jahr (20 Jahre)
* 0,11 € Grundvergütung + 0,02 € KWK + 0,02 € Technologiebonus ** 0,11 € Grundvergütung + 0,02 € KWK + 0,02 € Technologiebonus + 0,06 € Nawarobonus Heizkostenvergleich bei Teillast 8 kWh Wärme 3 kWh Strom Pelletkosten für 12 kW Stromertrag / EEG Kosten-Vergleich 90% Wirkungsgrad Brennstoff 0, 44 €/h Öl-Heizung Öl Sunmachine Standard-Pellets 0,48 €/h *0,45 €/h 0,03 €/h 0,528 €/h ** 0,630 €/h plus 0,102 €/h Sunmachine Nawaro-Pellets 4.000 Std. x 0,102 €/ h = 408 € Überschuss pro Jahr (20 Jahre)

35 Kostenvergleich über 20 Jahre

36 Finanzielle Vorteile . . . Staatlichte Förderung im Rahmen des EEG (20 Jahre) KfW-Förderung in Form von zinsverbilligten Krediten oder Zuschüssen Co²-Gebäudesanierung (Darlehen oder Zuschuss) Wohnraum modernisieren Öko-Plus Steuerliche Vorteile vergleichbar mit Photovoltaik

37 Ihre Vorteile gegenüber herkömmlichen Heizsystemen . . . .
20 Jahre Einnahmen durch Stromverkauf Attraktive Förderung – KfW / BAFA Positive Umweltbilanz – CO2 neutrale Verbrennung Wartungsarme Technologie Keine Aschebildung Strom & Wärme aus einem Gerät Echte Amortisation durch Stromertrag Brennstoffkosten langfristig kalkulierbar gegenüber Öl und Gas

38 Technologie der Zukunft - Warum?
Sunmachine Technologie der Zukunft - Warum? ÖL-Heizung Gas-Heizung Erzeugen 1 Energieform Nachteil: steigende Rohstoffpreise, nicht ökologisch Mini-BHKW Erzeugt 2 Energieformen, Wärme UND Strom, nutzt NAWARO Pelletkessel Wärmepumpen Erzeugen 1 Energieform, hohe Sparsamkeit Benötigen weniger Energie zur Wärmeerzeugung
