Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Wirkung von N1 N aus metallurgischen Prozess (Reaktion mit Luft) Bildung Fe (LE) -Nitriden.

Ähnliche Präsentationen


Präsentation zum Thema: "Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Wirkung von N1 N aus metallurgischen Prozess (Reaktion mit Luft) Bildung Fe (LE) -Nitriden."—  Präsentation transkript:

1 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Wirkung von N1 N aus metallurgischen Prozess (Reaktion mit Luft) Bildung Fe (LE) -Nitriden hart, spröde A, Z, Zähigkeit Härte, Festigkeit positive Anwendung: Nitrieren/ Nitrierschichten harte Randschicht (Verschleißschutz) Alterung: –Diffusionsvorgang des N (Zeit, Temperatur) Versprödung Eisenkristall mit Nitriden

2 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Wirkung von N2 Kristall mit Versetzungen N in Fe- Gitter gelöst Zwangsposition (EMK) treibende Kraft: -N at an Versetzungen Diffusion/Anlagerung an Versetzung Eisenkristall mit Versetzungen

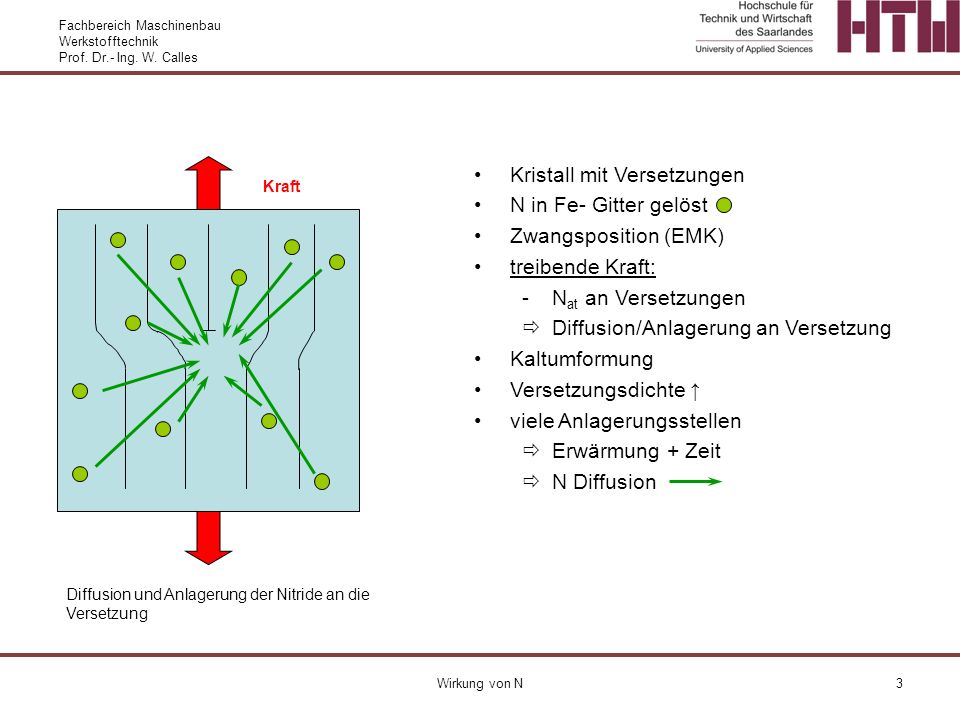

3 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Wirkung von N3 Kristall mit Versetzungen N in Fe- Gitter gelöst Zwangsposition (EMK) treibende Kraft: -N at an Versetzungen Diffusion/Anlagerung an Versetzung Kaltumformung Versetzungsdichte viele Anlagerungsstellen Erwärmung + Zeit N Diffusion Kraft Diffusion und Anlagerung der Nitride an die Versetzung

4 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Wirkung von N4 Kraft N unter Versetzungen N als Wolke mit Versetzung gekoppelt Versetzungsbewegungen nur mit N- Diffusion erschwerte Verformung spröde Verformung = Trennung von Wolke –hohe Festigkeit –A,Z spröde –Wolke wandert bei RT nicht Entstehung einer Nitridwolke
