1 Form Teil 2: Formanalyse im visuellen Kortex Referent: Florian Wedepohl Dozent: Dr. Alexander Schütz Seminar: Visuelle Wahrnehmung

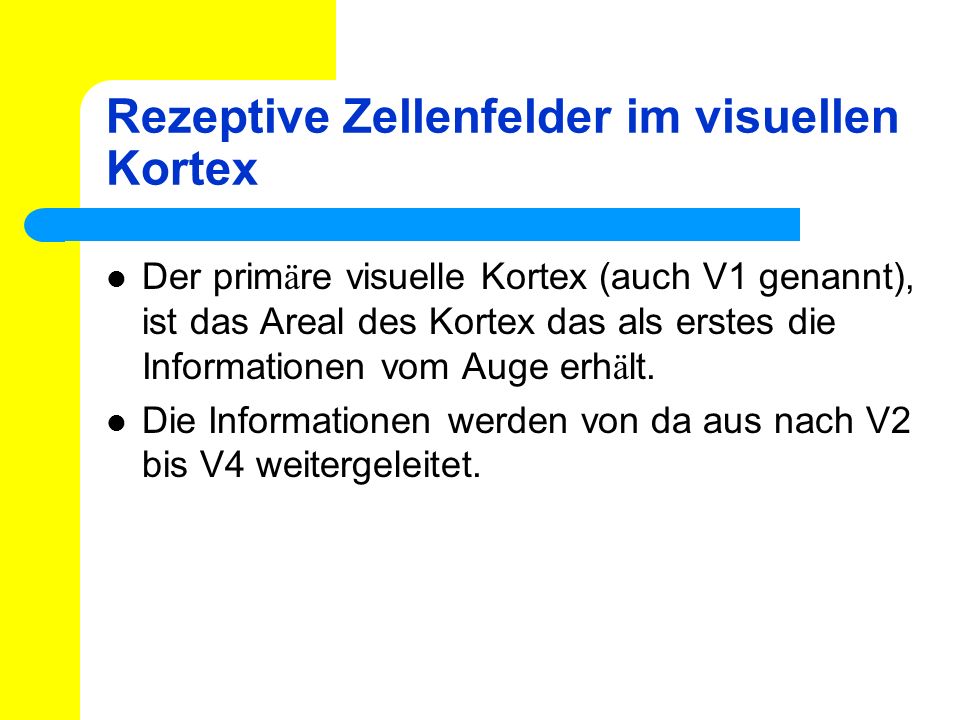

2 Rezeptive Zellenfelder im visuellen Kortex Der prim ä re visuelle Kortex (auch V1 genannt), ist das Areal des Kortex das als erstes die Informationen vom Auge erh ä lt. Die Informationen werden von da aus nach V2 bis V4 weitergeleitet.

3 Schaubild visueller Kortex

4 Concentric Receptive Fields Im Folgenden eine Beschreibung der Neurone in V1 und V2, die nach ihrer Reaktion auf visuelle Stimuli klassifiziert werden. Diese sind in Form rezeptiver Felder beschrieben, da jede Zelle nur in einem kleinen Bereich des visuellen Feldes von einem oder beiden Augen auf Lichtver ä nderungen reagiert. In V1 wird je nach Position des rezeptiven Feldes die Aktivit ä t der Zelle durch Licht entweder verst ä rkt oder gehemmt.

5 Concentric Receptive Fields 4 wichtige Klassen rezeptiver Felder: 1. Concentric 2. Simple 3. Complex 4. End-Stopped...befinden sich in V1

6 Concentric Receptive Cells Besitzen runde rezeptive Felder mit einem hemmendem Umfeld und einem erregendem Zentrum oder umgekehrt. Reagieren somit nicht auf Orientierungen von Balken

7

8 Simple receptive cells...haben rezeptive Felder, die in eine erregende und eine hemmende Zone unterteilt sind. Diese Zonen sind nebeneinander statt konzentrisch angeordnet (S. Schaubild nächste Folie) Rezeptives Feld so aufgebaut, dass die Zelle optimal auf einen in eine bestimmte Richtung orientierten Lichtstreifen (Reiz) reagiert. Stärkste Antwort erfolgt, wenn der Reiz genau parallel zur Ausrichtung des rezeptiven Feldes orientiert ist.

9 Schaubild simple cell Simple cell, die auf senkrechte Balken gepolt ist (oben starke Feuerrate der Neuronen, Mitte weniger stark, unten keine Reaktion)

10

11 Complex cells Auch komplexe Zellen bevorzugen bestimmte Ausrichtungen, allerdings haben sie keine getrennten B ä nder f ü r erregende oder hemmende Effekte. Reagieren wie die simple cells optimal auf Streifen mit einer bestimmten Orientierung, reagieren jedoch kaum auf kleine Lichtpunkte oder ortsfeste Reize. Sprechen an, wenn ein richtig ausgerichteter Lichtstreifen sich quer über das gesamte rezeptive Feld bewegt. Zudem reagieren viele komplexe Zellen optimal auf eine bestimmte Bewegungsrichtung.

12 Beispiel complex cell Der Stimulusbalken (blau) wird über das rezeptive Feld hin und herbewegt. Die complex cell feuert am stärksten, wenn der Balken eine bestimmte Orientierung hat und sich in eine bestimmte Richtung bewegt (siehe Sternchen).

13

14 End-stopped receptive cells Neurone, die genau wie simple oder complex cells eine Pr ä ferenz f ü r Kanten, Linien oder Gitter haben, deren Reaktion jedoch abnimmt wenn ein Stimulierendes Muster ü ber eine bestimmte L ä nge hinausgeht. Am besten werden sie durch kurze Linien oder kleine Teile von Kanten aktiviert, sie reagieren nur schwach oder gar nicht auf zu lange Stimuli die ü ber ihr rezeptives Feld hinausgehen.

15

16 Abschlie ß ende Betrachtung der rezeptiven Felder Keine ersch ö pfende Beschreibung von complex und end-stopped cells, einige Aspekte hier vernachl ä ssigt. Bspw. zeigen complex cells offensichtliche Selektivit ä t bez ü glich bestimmter Muster, wie z.B. f ü r Balken- oder Kantenmuster, oder auch Kontrast-Polarit ä ten. Besonderer Untertyp von complex cells sind grating cells, die nur von ganz bestimmten periodischen Mustern wie z.B: Gittern (Rastern) oder Schachbrettmustern aktiviert werden, und gar nicht auf Balken und Kanten reagieren.

17 Beispiel einer grating cell Feuert nur auf ganz bestimmtes Gitter- Muster, selbst ähnliches Muster erzeugt keine Reaktion

18 Receptive Fields in V2 Die rezeptiven Feldtypen in V2 sind auf den ersten Blick identisch zu denen in V1, besitzen jedoch gr öß ere rezeptive Felder. Simple cells hier sehr rar. Höhere Kortikale Verarbeitungsebene, besitzen mehr Informationen. Neu ist hier jedoch das viele Neuronen in V2 auf Figuren mit Illusorischen (subjektiven) Konturen reagieren, als ob diese durch reale Kanten oder Linien definiert w ä ren.

19 Cortical mechanisms of contour perception Links: Reaktionen von Zellen in V2 auf helle Balken Rechts: Reaktion derselben Zellen auf illusorische Konturen Rechts unten: Gegenprobe, Keine Reaktion

20 Cortical mechanisms of contour perception Wie zu sehen war, Reaktion nahezu identisch. Zelle signalisiert also eine illusorische Kontur genau so wie eine reale

21 Reaktionen auf reale / illusorische Stimuli in Zellen in V2 Im Folgenden ein Schaubild typischer Resultate von Zellen in V2, die mit den 2 verschiedenen Arten von Stimuli gewonnen wurden:

22 Schaubild Reaktionen auf reale / illusorische Stimuli in Zellen in V2

23 Reaktionen auf Balken oder Kanten als durchgehende Linien dargestellt, illusorische Konturen durch gepunktete Linien Wie man sehen kann sind Form sowie Extremwerte im Gro ß en und Ganzen sehr ä hnlich

24 Schaubild Reaktionen auf reale / illusorische Stimuli in Zellen in V2 Einige Zellen jedoch bevorzugen leicht unterschiedliche Orientierungen. Die St ä rken der Reaktionen auf helle Balken bzw. illusorische Konturen waren zum Teil unterschiedlich.

25 Schaubild Reaktionen auf reale / illusorische Stimuli in Zellen in V2 A reagiert st ä rker auf illusorische Konturen als auf Balken oder Kanten jeglicher Gr öß e und Kontrast. Zeigt einen 2ten Ausschlag welcher der Ausrichtung der Linien des Stimulus der illusorischen Kontur entspricht.

26 Schaubild Reaktionen auf reale / illusorische Stimuli in Zellen in V2 B reagierte weitaus st ä rker auf einen hellen Balken (als auf die ill. K.)

27 Schaubild: Wirkung der Erh ö hung der Linienanzahl bei subj. Konturen Wahrnehmung einer subjektiven Kontur h ä ngt auch von der Anzahl der Linien ab, die sie hervorrufen. Ein Minimum schient hier bei 2-3 Linien zu liegen, und je mehr dazu kommen, desto st ä rker die Illusion. Ebenso nimmt die St ä rke der Reaktionen der Konturzellen zu.

28 Wie reagieren Zellen in V2 auf subj. Konturen die durch Formen hervorgerufen werden?

29 A+F: tats ä chliche Formen B+G: Illusorische Formen/Konturen C+D: halbieren der Stimuli erzeugt keine Reaktionen E: spontaneous activity (reizlos) H: unterbrechende Linien bewirken dass keine Reaktion der Zellen stattfindet

30 Vorl ä ufiges Fazit: Das Ganze ist mehr als die Summe seiner Teile – Siehe Gestaltpsychologie Genau wie bei den durch Linien induzierten subj. Konturen, reagierten die Zellen in V2 auch auf subj. Konturen die durch Formen hervorgerufen wurden. Oft reagierten die gleichen einzelnen Zellen auf beide Arten der Stimuli. Insgesamt signalisierten 55 von 150 getesteten Zellen in V2 die subj. Konturen, im Vergleich zu nur 1 von 77 getesteten in V1

31 Und nun zur Theorie Warum macht sich das visuelle System soviel M ü he subj. Konturen darzustellen (37% von V2 dazu f ä hig)? Muss ber ü cksichtigen, dass visueller Kortex dazu designt ist 3D Szenen zu interpretieren, nicht 2D Bilder. In diesen sind Informationen wie Distanz nicht per se verf ü gbar, manche Objekte sind teilweise von anderen verdeckt, und die weiter vorne gelegenen erscheinen in einen Hintergrund eingebettet. Wenn das visuelle System nun also etwas erkennen m ö chte, muss es die verdeckenden Konturen im Bild erkennen.

32 Erkl ä rung Schaubild generelles Problem der Konturenerkennung Bei Bildern jedoch Konturen nicht so klar erkennbar wie in der Realit ä t (s. Handout). Oben: Originalbilder, Konturen unklar ( leider unser V.S. so gut, dass wir wissen wo sie sind). Mitte: Darstellung der Kontrastgrenzen, extrahiert von einer complex cell. Man beachte die fehlenden Kontursegmente und falschen Verbindungen zwischen Vor- und Hintergrund (Kreise). Unten:Darstellung der Konturen nach dem hypothetischen Konturmechanismus der im Folgenden erl ä utert wird; man beachte dass die illusory contour mechanisms fehlende Segmente f ü llen und falsche Verbindungen aufl ö sen.

33 Strategien der Konturenermittlung Theoretisch viele Wege verdeckende Konturen zu erkennen, Durchsichtigkeits-Unterschiede, Bewegungs-Parallax und andere Hinweise auf Tiefe. Selbst bei 2D, viele Strategien m ö glich, Kantenerkennung nutzt nur die Beleuchtungs- oder Farbabweichung der Kontur, aber generell gibt es auch einen Umbruch im Muster. Abruptes Enden von Linien und Kanten sind auch Indikatoren f ü r Verdeckung; wenn der Hintergrund sehr reich an solchen Strukturen ist, was bei nat ü rlichen Szenen meist der Fall ist, sind diese Abbr ü che signifikante Ereignisse.

34 Strategien der Konturenermittlung Nat ü rlich hat eine einzelne endende Linie oder Kante wenig Bedeutung, aber wenn viele Abbr ü che an einer geraden oder kurvigen Linie entlang verlaufen, ist dies oft ein Beweis dass etwas verdeckt ist. Dieser Mechanismus besonders n ü tzlich f ü r komplexe Szenen mit vielen F ä llen von Verdeckung, genau dann wenn Kantenerkennung am geringsten vorhanden ist. Kantenerkennung und die Erkennung von Diskontinuität von Mustern erg ä nzen sich also.

35 Strategien der Konturenermittlung Keiner dieser Hinweise kann jedoch immer Erfolg versprechen, nur die Kombination liefert einigerma ß en reliable Ergebnisse der Konturerkennung. Die in V2 beobachteten Reaktionen auf illusorische Konturen scheinen also ein Ergebnis der Kombination von Mechanismen f ü r Kantenerkennung und der Erkennung von Diskontinuität von Mustern zu sein.

36 Ein Modell der Wahrnehmung von Konturen Da die rezeptiven Felder von end-stopped cells wie daf ü r geschaffen sind die Enden von Kanten und Linien zu bestimmen, glauben wir dass die Konturzellen von V2 Signale von end-stopped cells und Kantensignale (von simple oder complex cells) zusammenf ü hren. Hierdurch kann die Konturzelle die Wahrscheinlichkeit bestimmen, dass eine verdeckende Kontur in dem rezeptiven Feld vorhanden ist. Den Beitrag der end-stopped cells m ö chten wir hier grouping signal nennen.

37 Schaubild: Modell der Konturwahrnehmung 1: edge detection path, mit Input von simple oder complex cells. 2: grouping path, von orthogonalen end- stopped cells. Σ : Konturzelle.

38 Ein Modell der Wahrnehmung von Konturen Ebenso k ö nnen Helligkeits-Illusionen und Tiefeneffekte durch diese Theorie eine nat ü rliche Erkl ä rung finden. Erstaunlicherweise bietet diese Theorie sogar eine Erkl ä rung f ü r geometrische Illusionen.

39 Berechnungsverfahren und Anwendung auf bekannte Bilder mit subj. Konturen V.d.H. und Heitger haben 1993 ein Berechnungsverfahren f ü r diese Methode entwickelt. Es baut auf den zuvor beschriebenen simple, complex und end-stopped cells Modellen auf. (siehe Schaubild n ä chste Folie sowie Handout).

40 Schaubild: Berechnungsverfahren und Anwendung auf bekannte Bilder mit subj. Konturen A: Bild. B: Reaktion der complex cells, dient als Vorlage f ü r... C: Reaktion der end-stopped cells, bestimmen das... D: zuvor beschriebene grouping signal. E: B und D kombiniert, St ä rke der Schattierung= St ä rke der Kantenwahrnehmung, Aktivit ä t der Konturzellen. F: Lokale Maxima von E, welche mit der Wahrnehmung vergleichbar sind.

41 Koginitive und low-level Theorien visueller Wahrnehmung Fr ü her in der Psych. Die Annahme dass Verarbeitung subj. Konturen ziemlich komplexes Wahrnehmungsph ä nomen ist, und auf sehr hohen Ebenen der kortikalen Verarbeitung. Grund daf ü r die Annahme, dass Entscheidung aufgrund von Logik getroffen werden (Beispiel: Kanizsa Dreieck, wei ß es Dreieck auf schwarzen Kreisen wahrscheinlicher als unvollst ä ndige Kreise). Diverse neurophysiologische Studien jedoch siedeln diesen Prozess auf viel niedrigerem Level (low-level) an, Paradebeispiel dieses Modell von v.d.H., in dem ja zu einem sehr fr ü hen Zeitpunkt der Verarbeitung durch Kombination der Reaktionen von simple und/oder complex cells sowie end-stopped cells der Kontur-Mechanismus aktiviert wird.

42 Fazit Wie wir (hoffentlich) sehen konnten, haben wir es hier mit 2 sehr unterschiedlichen Theorien für die Formwahrnehmung, im speziellen die der subjektiven Konturen, zu tun. Besonders interessant dabei ist der Fakt, dass sie sich gegenseitig widerlegen. Während die Theorie von Kanizsa zwar auf einer relativ leicht verständlichen, dafür aber high-level kortikalen These beruht, gilt für die Theorie von v.d.H. in beiden Punkten das genaue Gegenteil. Beide Theorien, auch die wesentlich komplexer und somit auch ausführlicher formulierte These von v.D.H. weisen, gelinde gesagt, Schwäche in der Beweisführung auf, bei v.d.H. ist diese zwar größtenteils vorhanden, schwächelt jedoch etwas in seinem Modell der Konturwahrnehmung (s. Folie 32). Sie gilt jedoch als mehr oder weniger verifiziert.

43 Literatur: Form Analysis in Visual Cortex, in Sensory Systems Von R ü diger von der Heydt, (S ) Wahrnehmungspsychologie von E. Bruce Goldstein, 2te deutsche Ausgabe, Spektrum Verlag 2002, (S ) Visuelle Informationsverarbeitung im Gehirn, Karl R. Gegenfurtner, Sebastian Walter und Doris I. Braun, (Stand vom )

44 Klausurfragen Beschreiben Sie die in V1 und V2 vorhandenen simple, complex und end- stopped cells kurz. Warum sind laut v.d.H. über ein Drittel der Zellen in V2 dazu in der Lage subjektive Konturen wahrzunehmen?
