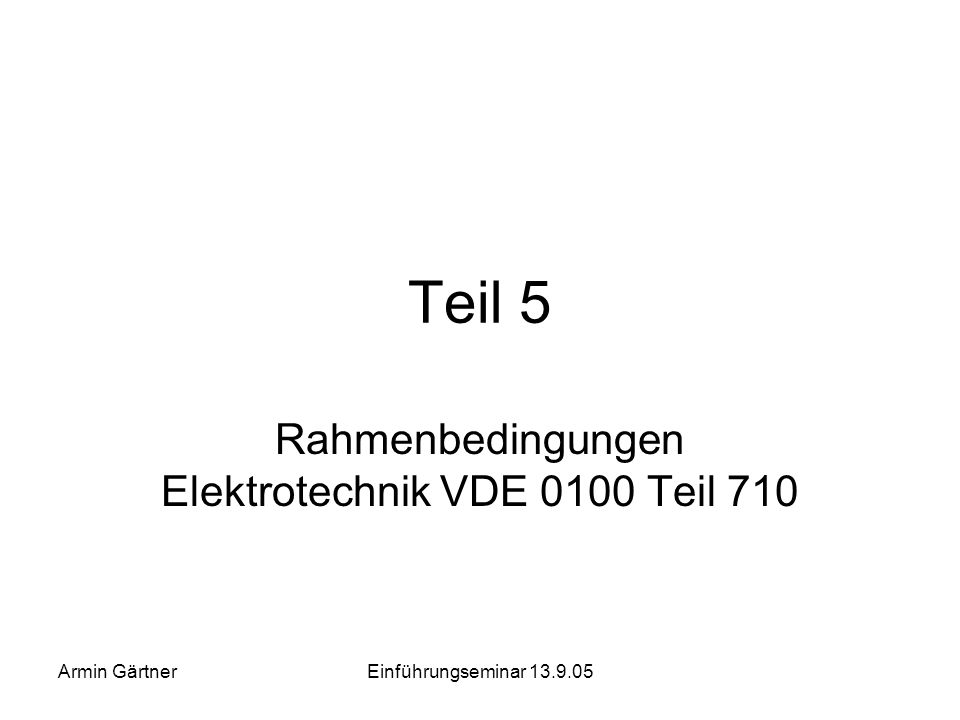

2 Armin GärtnerEinführungseminar Teil 5 Rahmenbedingungen Elektrotechnik VDE 0100 Teil 710

3 Armin GärtnerEinführungseminar Elektroinstallation in Krankenhäusern und Arztpraxen Anforderungen an die Elektroinstallation gemäß VDE 0100 Teil 710 Starkstromanlagen in Krankenhäusern und medizinisch genutzten Räumen außerhalb von Krankenhäusern gilt also auch für Arztpraxen usw.!!

4 Armin GärtnerEinführungseminar Teil 2: VDE 0100 Teil 710 Einteilung der medizinisch genutzten Räume in Raumgruppen Raumgruppe 0 Raumgruppe 1 Raumgruppe 2

5 Armin GärtnerEinführungseminar Teil 2: Ergometriemeßplatz im Raum der Gruppe 1

6 Armin GärtnerEinführungseminar Teil 2: Räume der Gruppe 2 - Beispiele Operationssäle –Operationsraum –Ein- und Ausleitung –ambulantes Operieren Aufwachraum Intensivstation Funktionelle Befundung Funktionsdiagnostik mit Untersuchungs- räumen für Katheterdiagnostik, Endoskopie u. a.

7 Armin GärtnerEinführungseminar Narkosebeatmungsgerät mit PC

8 Armin GärtnerEinführungseminar Teil 2: Netzversorgung und Erdungs- verhältnisse in med. genutzten Räumen Einsatz von TN-S Netzen in Räumen der AG 1 TN-S Normal-Netz = Entkopplung bzw. separate Führung von Neutralleiter und Schutzleiter ab Gebäudehauptverteiler zur Vermeidung von Rückströmen

9 Armin GärtnerEinführungseminar Beispiel für ein TN-S Netz der zusätzliche Schutzleiter dient als redundante SIcherheitsmaßnahme für den Fall des Bruchs/Unterbrechung des Nulleiters mit Spannung am Gehäuse (sog. 1 Fehler) Beispiel für ein TN-S Netz der zusätzliche Schutzleiter dient als redundante SIcherheitsmaßnahme für den Fall des Bruchs/Unterbrechung des Nulleiters mit Spannung am Gehäuse (sog. 1 Fehler) Teil 2: Elektrische Sicherheit

10 Armin GärtnerEinführungseminar TN-S System PEL1 L2 L3 Etage 2 Etage 1 N TN-C System PEN L1 L2 L3 Etage 2 Etage 1 Vergleich TN-C und TN-S System

11 Armin GärtnerEinführungseminar Geräte-Norm DIN EN IT-Norm DIN EN System-Norm DIN EN

12 Armin GärtnerEinführungseminar Excurs Grundlagen der elektrischen Sicherheit beim PC-Einsatz Netzwerke Generelle Sicherheitsaspekte unter Beachtung der Spannungsversorgung nach VDE 0100 Teil 710

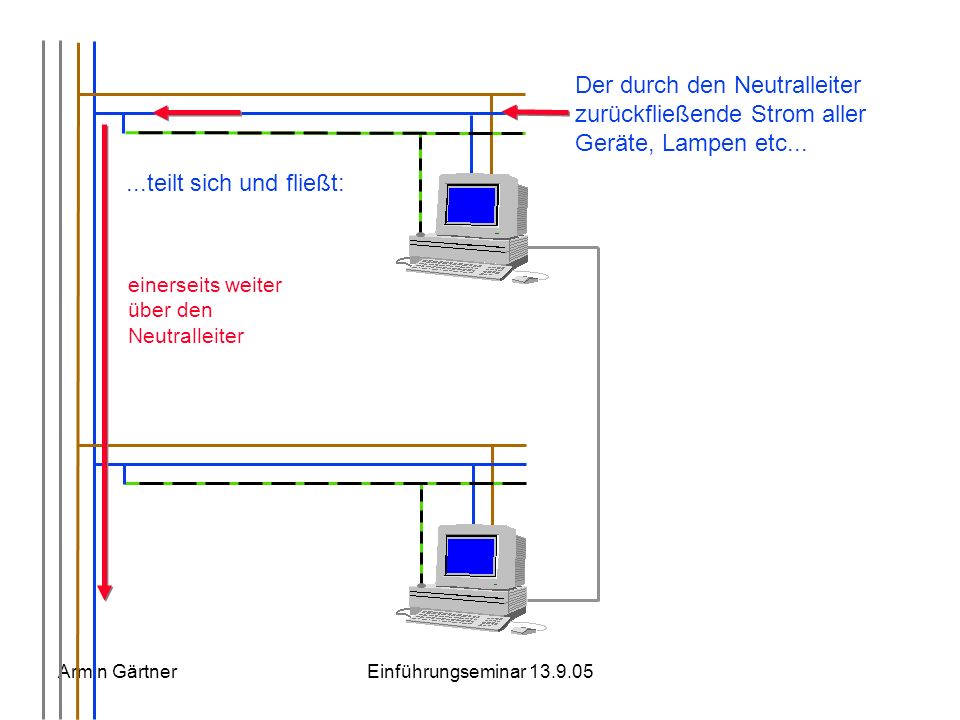

13 Armin GärtnerEinführungseminar Der durch den Neutralleiter zurückfließende Strom aller Geräte, Lampen etc... Netzwerkkabel z. B. Cat 5 Stockwerks- verteiler

14 Armin GärtnerEinführungseminar teilt sich an der Brücke und fließt nun über zwei Wege zurück: Der durch den Neutralleiter zurückfließende Strom aller Geräte, Lampen etc...

15 Armin GärtnerEinführungseminar einerseits weiter über den Neutralleiter Der durch den Neutralleiter zurückfließende Strom aller Geräte, Lampen etc......teilt sich und fließt:

16 Armin GärtnerEinführungseminar einerseits weiter über den Neutralleiter andererseits über Erdleiter, Computer, Der durch den Neutralleiter zurückfließende Strom aller Geräte, Lampen etc......teilt sich und fließt:

17 Armin GärtnerEinführungseminar einerseits weiter über den Neutralleiter andererseits über Erdleiter, Computer, Netzwerkleitungen, Der durch den Neutralleiter zurückfließende Strom aller Geräte, Lampen etc......teilt sich und fließt:

18 Armin GärtnerEinführungseminar einerseits weiter über den Neutralleiter andererseits über Erdleiter, Computer, Netzwerkleitungen, und weitere Geräte in den nächsten Stockwerksverteiler! Der durch den Neutralleiter zurückfließende Strom aller Geräte, Lampen etc......teilt sich und fließt:

19 Armin GärtnerEinführungseminar Wichtig!! Auch bei einer absolut üblichen Verkabelung können starke Ströme durch Computer und Peripheriegeräte fließen!

20 Armin GärtnerEinführungseminar Noch schlimmere Ausmaße nehmen die Schäden an, wenn es zu einer Unterbrechung des Neutralleiters kommt. Jetzt fließt der gesamte Rückstrom durch sämtliche Geräte des Netzwerkes ab und zerstört alles, was ihm in die Quere kommt!

21 Armin GärtnerEinführungseminar Die bessere Elektroinstallation: TN-S Netz nach VDE 0100 Teil 710 Dazu wird ein separater Erdleiter eingezogen. Brücken zwischen Erd- und Neutralleiter werden entfernt. Die bessere Elektroinstallation: TN-S Netz nach VDE 0100 Teil 710 Dazu wird ein separater Erdleiter eingezogen. Brücken zwischen Erd- und Neutralleiter werden entfernt. Um Blitzeinstreuung zu vermeiden, sollte man Netzwerk- oder Datenleitungen nicht an Außenwänden führen.

22 Armin GärtnerEinführungseminar Die Verwendung von Lichtwellenleitern zwischen Gebäudeteilen behebt die bisher genannten Probleme: keine Ausgleichsströme auf Datenleitungen keine Störung der Datenübertragung keine Induktionsströme von Blitzen

23 Armin GärtnerEinführungseminar Problem ungeeigneter Verbindungen - Systemausfall Nach Öffnen der Mehr- fachsteckdose war alles klar: Der Erdleiter war abgebrochen. Der PC war deshalb nicht geerdet, Ausgleichsströme konnten in den Monitor fließen und dort die Zerstörung anrichten.

24 Armin GärtnerEinführungseminar Vier Zeitbomben ticken in unseren Steckdosen Bei diesen "preiswerten" Mehrfachsteckdosen kommt es gelegentlich zu umgeknickten Erdlaschen 1

25 Armin GärtnerEinführungseminar Durch diese Mehr- fachsteckdose entstanden in einer Arztpraxis drei Schäden innerhalb einer Woche. Das Kabel war nur zweipolig. Die Erde kam zu kurz. Mißtrauen Sie gebastelten Anschlußkabeln! 4

26 Armin GärtnerEinführungseminar zwischen verschiedenen Steckdosen lassen sich leicht vermeiden: Alle Geräte eines Arbeitsplatzes sollten in der gleichen Mehrfachsteckdose stecken. Prüfen Sie optisch die Erdkontakte der Steckdosen. Überlassen Sie weitere Prüfungen einem Fachmann. zwischen verschiedenen Steckdosen lassen sich leicht vermeiden: Alle Geräte eines Arbeitsplatzes sollten in der gleichen Mehrfachsteckdose stecken. Prüfen Sie optisch die Erdkontakte der Steckdosen. Überlassen Sie weitere Prüfungen einem Fachmann. Unordentlich, aber technisch korrekt Ausgleichsströme

27 Armin GärtnerEinführungseminar Elektrische Sicherheit Einsatz stabiler Mehrfachsteckdosen anstelle einfacher Haushaltssteckdosen

28 Armin GärtnerEinführungseminar Trennung Stromversorgung

29 Armin GärtnerEinführungseminar Vorsicht bei hoher O2-Konzentration Erhöhte O2-Konzentration !
