1 1 Einstiegspräsentation Kurze Übersicht über ein 2PC Netzwerk Weitere Informationen über Links zu: Topologien / 2 UE Begriffe: LAN, MAN, WAN Netztopologien Übertragungsmedien, Zugriffsverfahren Transportmedien Protokolle und HW- Komponenten Reale Implementierung Adressierung, Protokolle und Geräte Dienste

2 2 NETZWERKE Eine erste Einführung

3 3 Was ist ein Netzwerk ? Schülerdiskussion

4 4 Ich bin ein Netzwerk

5 5 Was benötigen diese Computer um miteinander zu kommunizieren ? Netzwerkkarte Übertragungsmedium

6 6 und

7 7 Kannst du mir sagen, …… Eine gemeinsame Sprache = Protokoll

8 8 Was benötigen diese Computer um miteinander zu kommunizieren ? Netzwerkkarte Übertragungsmedium Eine gemeinsame Sprache (Protokoll)

9 9 und

10 10 Wie heißt du?

11 11 Name, Adressierung Ich bin der PC Mein Name ist Erika

12 12 Was benötigen diese Computer um miteinander zu kommunizieren ? Netzwerkkarte Übertragungsmedium Eine gemeinsame Sprache (Protokoll) Adressierung

13 13 NIC

14 14 Netzwerkkarte NIC: (Network Interface Card) Kommt noch eigenes Bild

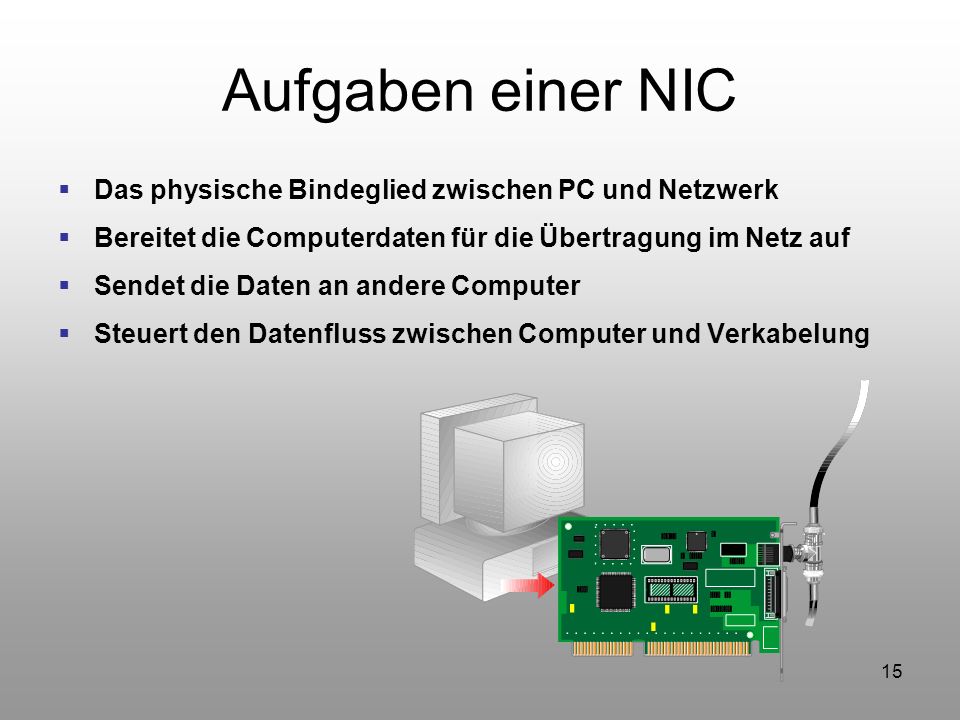

15 15 Aufgaben einer NIC Das physische Bindeglied zwischen PC und Netzwerk Bereitet die Computerdaten für die Übertragung im Netz auf Sendet die Daten an andere Computer Steuert den Datenfluss zwischen Computer und Verkabelung

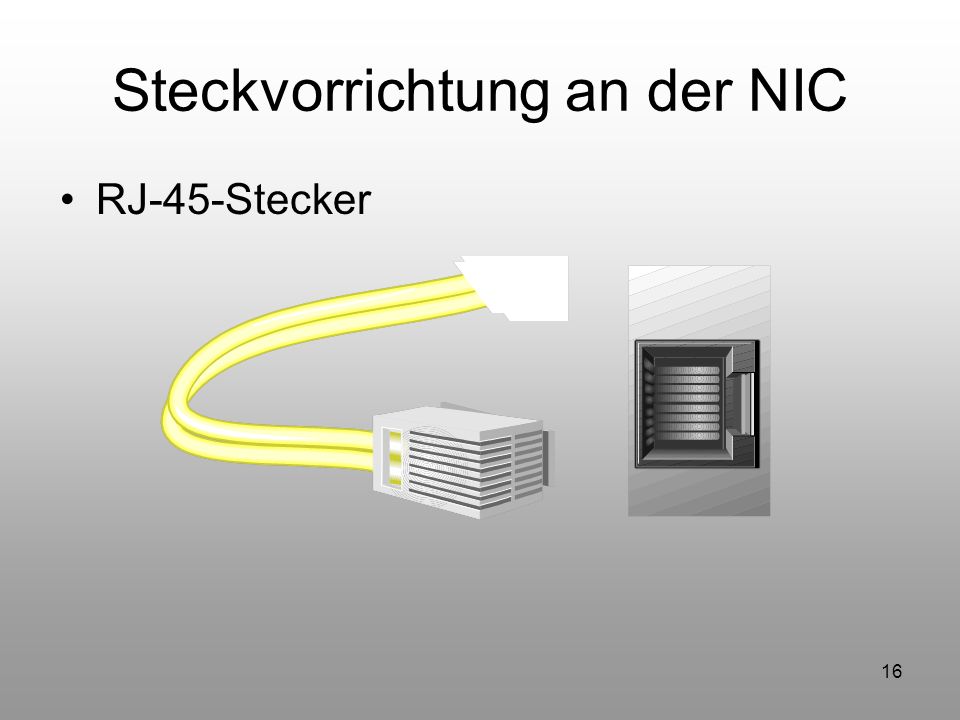

16 16 Steckvorrichtung an der NIC RJ-45-Stecker

17 17 Haben Netzwerkkarten auch Namen ?

18 18 Ich heiße:00-04-AC-0F-8D-57 Das ist meine MAC-Adresse Hexadecimalcode 0=0 8=8 1=1 9 =9 2=2 10=A 3=3 11=B 4=4 12=C 5=5 13=D 6=6 14=E 7=7 15=F

19 19 MAC - Adresse Physikalische Adresse der NIC 12 Stellen z.B.: AC-0F-8D-57 Ersten 6 Stellen herstellerspezifisch; hier z.B.: IBM Herstellersuche: Die ersten 6 Zeichen bei eingeben

20 20 Wo sehe ich den Namen der NIC Mach doch mal: Cmd: ipconfig/all HÄÄHH ????

21 21 Die Eingabeaufforderung Start Programme Zubehör Eingabeaufforderung oder

22 22 Die Eingabeaufforderung Start Ausführen cmd eingeben oder Windowstaste + R cmd eingeben

23 23 Die Eingabeaufforderung Tippe nun den Befehl: IPCONFIG/ALL

24 24 Ipconfig/all

25 25 Die Adresse einer Netzwerkkarte heißt MAC (=Media Access Control) Die deutsche Bezeichnung ist: Physikalische Adresse

26 26 …und diese NIC kann man nur mit IPCONFIG/ALL sehen ??

27 27 Rechte Maus am Desktop auf: Netzwerkumgebung/ Eigenschaften Zur NIC über die NETZWERKUMGEBUNG

28 28 Zur NIC über die SYTEMEIGENSCHAFTEN Windows + PAUSE Taste zu den Systemeigenschaften Registerblatt Hardware Gerätemanager

29 29 RM (rechte Maus) auf Netzwerkkarte/ Eigenschaften

30 30 Weitere Details der NIC Na super !!

31 31 Wir merken uns Die NIC ist das physikalische Bindeglied zwischen Netzwerk und Computer Der Name einer NIC besteht aus 12 Stellen Dieser Name wird als MAC-Adresse bezeichnet Mit ipconfig/all ist die MAC-Adresse zu sehen Sie wird auch als physikalische Adresse bezeichnet Aufrufbar über: Systemsteuerung Netzwerkumgebung

32 32 Zwischentest Netzwerkkarten Wie lautet deine MAC-Adresse ? Welchen Treiber verwendet sie ? Mit welchem Stecker an deiner NIC bist du mit dem Netzwerk verbunden?

33 33 Was benötigen diese Computer um miteinander zu kommunizieren ? Netzwerkkarte Übertragungsmedium Eine gemeinsame Sprache (Protokoll) Adressierung

34 34 KABEL

35 35 Übertragungsmedien Kupferkabel Wireless LAN Glasfaserkabel

36 36 Unser derzeitiges Standardkabel Welche Kabel werden heute am häufigsten verwendet ? Keine Ahnung – Ich glaube solche Bist du sicher?

37 37 Twisted-Pair-Kabel Verwenden wir lieber folgendes

38 38 4-paarig verdrillte Kabel RJ45 Steckverbinder Twisted-Pair Paarweise geschirmt Vierer geschirmt Twisted Pair geschirmt

39 39 Wir merken uns Übertragungsmedien sind: Funk Kupfer Glasfaser Unsere Standardkabel sind Twisted Pair Kabel Der Stecker dazu heißt RJ45

40 40 Zwischentest Kabel Welche Übertragungsarten kennst du ? Mit welchem Übertragungsmedium bist du mit dem Netzwerk verbunden ? Wie heißt der Stecker an deinem Netzwerkkabel ?

41 41 Was benötigen diese Computer um miteinander zu kommunizieren ? Netzwerkkarte Übertragungsmedium Eine gemeinsame Sprache (Protokoll) Adressierung

42 42 PROTOKOLL

43 43 Protokoll TCP/IP (Transmission Control Protocol/Internet Protocol) Eine Protokollfamilie zum Verbinden von Computern in verschiedenen Netzen Kannst du mir sagen, Lets talk TCP/IP

44 44

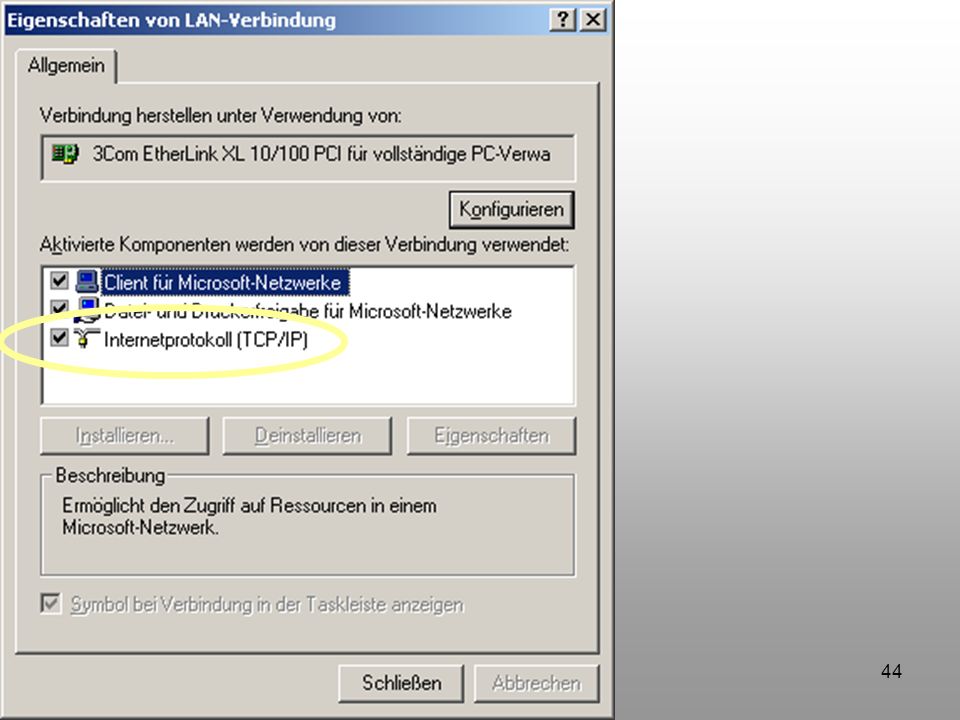

45 45 Wir merken uns Protokoll Unser Standardprotokoll ist heute das TCP/IP Es ist eine Protokollfamilie Du findest es in den Eigenschaften der LAN- Verbindung

46 46 Was benötigen diese Computer um miteinander zu kommunizieren ? Netzwerkkarte Übertragungsmedium Eine gemeinsame Sprache (Protokoll) Adressierung

47 47 ADRESSE

48 48 Hat dein Computer einen Namen? Keine Ahnung

49 49 Computername Jeder Computer erhält beim Aufsetzen des Betriebssystems einen Namen Dieser kann jederzeit geändert werden A RM (rechte Maus) Arbeitsplatz / Eigenschaften – Registerblatt Computername B Window Taste + Pause Registerblatt Computername

50 50 Hier bei Betriebssystem Windows 2000

51 51 Hier bei Betriebssystem Windows XP

52 52 Aber es gibt doch noch einen 2. Namen Ja. Und zwar die IP-Adresse

53 53 IP – Adresse (Internerprotokoll-Adresse) Dies ist eine eindeutige numerische Netzwerkadresse, die jeder Computer bekommt, der mit dem Protokoll TCP/IP arbeitet z.B Und wo finde ich diese IP-Adresse ?

54 54 IP-Adresse mittels ipconfig Das Schwarze Fenster war in: Windows+R Taste/cmd

55 55 Und wo kann ich sie ändern

56 56 RM/Netzwerkumgebung / Eigenschaften

57 57 RM/LAN-Verbindung / Eigenschaften

58 58 Hier bei Betriebssystem Windows 2000

59 59 Hier bei Betriebssystem Windows XP Mit dem Button Eigenschaften gelangst du zur IP-Adresse

60 60 Hier kannst du die IP-Adresse eingeben

61 61 IP-Adresse Besteht aus 4 Byte (dezimal geschrieben) Was heißt das schon wieder ? Also: Nicht wie ein Byte im Binärsystem: z.B.: sondern dezimal 211 Zahlenumfang daher: Eine mögliche IP lautet daher:

62 62 Und was passiert hier ? Hier bekommst du Die IP automatisch über einen DHCP Server

63 63 Wir merken uns Adressen Jeder PC hat einen Namen Im Netzwerk benötigt jeder PC eine IP-Adresse Diese besteht aus 4 Zahlen zwischen Du findest sie mit ipconfig oder ipconfig/all Ändern kannst du sie in den Eigenschaften des Internetprotokolls TCP/IP

64 64 DHCP

65 65 Es ermöglicht die dynamischen Zuweisung der IP-Netzwerkeinstellungen an einen Host, der sich in ein Netzwerk einfügen will. DHCP (Dynamic Host Configuration Protocol)

66 66 Booten eines Hosts…. Wenn in den Netzwerkeinstellungen DHCP eingestellt ist starten folgende Aktionen..

67 67 Anfrage eines Hosts… An alle (Broadcast)… Wenn du ein DHCP Server bist, dann antworte mir, meine MAC Adresse ist B-0E-FA-EA

68 68 DHCP Server gefunden… Ich bin ein DHCP Server Lass mich überlegen….

69 69 DHCP Dienstprogramm denkt… Die Einstellungen meines Betreuers ermöglichen folgende Entscheidungen …. Deine MAC Adresse B-0E-FA-EA ist zulässig. Wenn du innerhalb des zugewiesenen Zeitrahmens (LEASE) bereits die IP Adresse erhalten, dann bekommst du dieselbe Adresse. Sonst bekommst du die nächste noch freie Adresse aus dem Adressraum (POOL), den mir mein Betreuer zu Verteilung zugewiesen hat.

70 70 DHCP Dienstprogramm denkt… Deine IP Einstellungen sind: IP Subnetmaske Gateway DNS Meine Antwort an B-0E-FA-EA: Was ist das schon wieder ???

71 71 Host dankt Danke für die Daten, nun kann ich mich mit meinen Kollegen und Kolleginnen im Netz unterhalten..

72 72 DNS

73 73 DNS – Server (Domain Name Server) Für uns sind IP-Adressen schwer zu merken Oder weißt du wer ist ? Der DNS übersetzt den Textnamen eines Servers in eine numerische IP Leichter: aus der IP-Adresse wird DEMO

74 74 DNS Verbinde mich mal mit der Internetseite Sag doch gleich, dass du zu willst

75 75 Gateway

76 76 Gateway [ Eingang, Tor ] Verbindung bzw. Übergangsstelle zwischen verschiedenen Netzwerken Das Gateway ist ein Rechner der uns z.B. den Übergang des Schulnetzes in das Internet ermöglicht

77 77 Wir merken uns DHCP, DNS, Gateway DHCP vergibt die IP-Adressen in einem Netzwerk an die jeweiligen Computer /Hosts) DNS wandelt die unhandliche IP-Adresse in eine leserliche Adresse um Gateway ermöglicht die Verbindung eines Netzwerkes mit Anderen (z.B.: Internet)

78 78 Zwischentest Adressvergabe Test über Adressen, DNS, DHCP, Gateway, ………

79 79 So ein theoretische Geschwafel. Ich bin am einschlafen. GÄÄHN Aufwachen !!! Jetzt kommt die PRAXIS

80 80 PING

81 81 Netzwerkbefehle Wie sehe ich, ob 2 Computer miteinander kommunizieren können ? PING Doch mal Öffne deine Eingabeaufforderung

82 82 Wir versuchen nun mit dem Computer deines Nachbarn Verbindung aufzunehmen Teile deinem Nachbarn deine IP_Adresse mit und lass dir seine geben Trage nun folgenden Befehl ein IPAdresse ping IPAdresse

83 83 Wenn du hier Antwort erhalten hast, besteht eine intakte Verbindung zwischen den beiden PCs Versuche nun mal den PING Befehl mit dem Computernamen deines Nachbars Also: Ping Pepi DNS machts möglich Ich weiß, das ist nicht ganz richtig

84 84 PING Und nun hinaus in die weite Welt Ping mal die Zeitschrift NEWS: ping news.at

85 85 Hier erhältst du gleich die IP-Adresse von News mitgeliefert

86 86 Zusammenfassung Wir erinnern uns: Netzwerkkarte Übertragungsmedium Eine gemeinsame Sprache (Protokoll) Adressierung

87 87 Abschlusstest Klicken um die Verknüpfung zum Abschlusstest zu öffnen

88 88 Wörterbuch Klicken um die Verknüpfung zum Wörterbuch zu öffnen
