2 Freiwillige Feuerwehr Michaelerberg

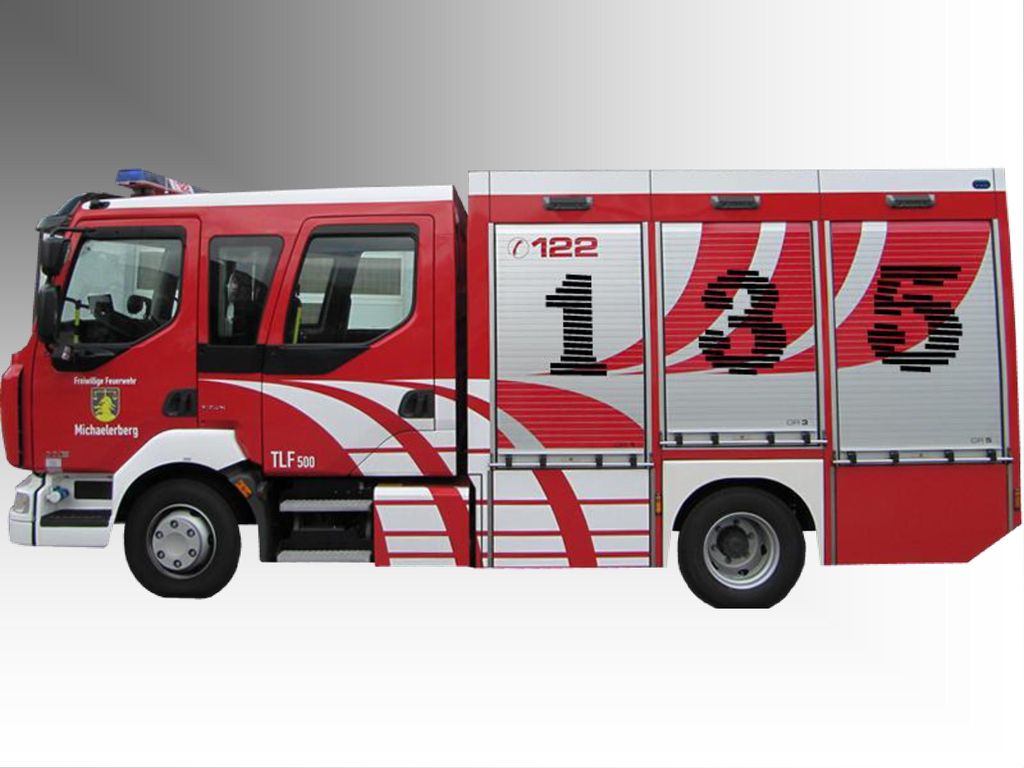

TLF 500 TS (Tanklöschfahrzeug mit 500 Liter Wasser u. Tragkraftspritze) Renault Midlum 30. Sep. 2010 Erstellt: HLM Hans Grieshofer

3 Fahrzeugdaten Fabrikat Hersteller Motor Leistung Zul. Gesamtgewicht
Gewichtsreserve Höhe Breite Länge Besatzung Wassertank Hochdruckanlage Niederdruckanlage Schaumzumischung Umfeldbeleuchtung Notstromgenerator Baujahr Renault Midlum Fa. Realprojekt in Langenwang 4 Zylinder – 4,8 l Hubraum 162 KW PS kg 800 kg 3,20 m 2,90 m 6,50 m 1:8 500 Liter Pratissoli Hd-Pumpe max. 40 bar – 100 l/min Tragkraftspritze TS 12 max. 10 bar bei Hochdruck möglich 4 x 1000 Watt MAG 144SL 11 kVA 2010 30. Sep. 2010 Erstellt: HLM Hans Grieshofer

4

5

6

7

8 Mannschaftsraum Fahrerraum  1 Suchscheinwerfer 12 Volt
 1 Handscheinwerfer ex geschützt  1 Handlampe mit Ladestation  1 Einbaufunkgerät Sepura SRG 3900  1 Handfunkgerät mit Ladestation  1 Warnweste  Monitor für Rückfahrt-Kamera

9 Mannschaftsraum Mannschaft  3 Vollmasken f. Pressluftatmer
 1 Feuerwehrgurt  2 Winkerkellen mit Beleuchtung  2 Handlampen mit Ladestation  1 Arbeitsmesser  2 Warnzeichen „Feuerwehr“  1 Einsatzleitkoffer  1 Sanitäts-Rucksack  1 Meldertasche  1 Absperrband  3 Reserveflaschen f. Pressluftatmer  1 Pannendreieck  1 Verbandkassette  1 Wagenheber  2 Handfunkgeräte mit Ladestation Motorola GP 340 für Atemschutz

10 Geräteraum 1 Drehwand Vorderseite  1 Bogensäge  1 Bolzenschneider
 1 Satz Schachthaken  1 Spaten  1 Rauchfangkehrerschlüssel  1 Handfäustl

11 Geräteraum 1 Drehwand Rückseite  1 Sappel  1 Feuerwehraxt
 1 Krampen  1 Schlägel  2 Schäkel  1 Forstaxt

12 Geräteraum 1  2 Straßenbesen  1 Unterflurhydrantenschlüssel
 1 Brechstange  1 Faßschaufel  1 Ölwehrgrundausrüstung  1 Kombikanister 5l + 3l  1 Motorkettensäge mit Ersatzkette  1 Schnittschutzhose u. Forsthelm  1 Drahtseil in Alu-Box  1 Werkzeugsatz  2 Kanister Mehrzweck-Bindemittel  2 Pulverlöscher ABC 12 kg  1 Tauchpumpe Mast TP V  1 Tauchpumpe Gardena 230V

13 Geräteraum 3  8 B-Druckschläuche  6 C-Druckschläuche
 3 Paar Hitzeschutz-Handschuhe  10 Paar Arbeits-Handschuhe  1 Arbeitsleine 10 mm – 20 m  4 Schnürleinen 8 mm – 5 m  1 Löschdecke

14 Geräteraum 5  5 B-Druckschläuche  2 C-Druckschläuche  1 Sammelstück
 1 Übergangsstück A-B  2 Übergangsstücke B-C  2 Schlauchhalter  1 Drahtschutzkorb für Saugkopf  1 Verteiler B-CBC  1 B- Strahlrohr  3 C- Strahlrohre  1 Kanalratte  1 Saugkopf  3 Kupplungsschlüssel  2 Schlauchbrücken  2 Saugschlauchleinen in Beutel  1 Schlauchbindensatz in Beutel

15

16 Geräteraum 2 Drehwand Vorderseite Drehwand Rückseite
 2 Weitwarn-Blinkleuchten Drehwand Rückseite  1 Stromerzeuger Abgasschlauch  2 Verlängerungskabel je 10m  2 Verteiler-Kabeltrommeln 230V 30m

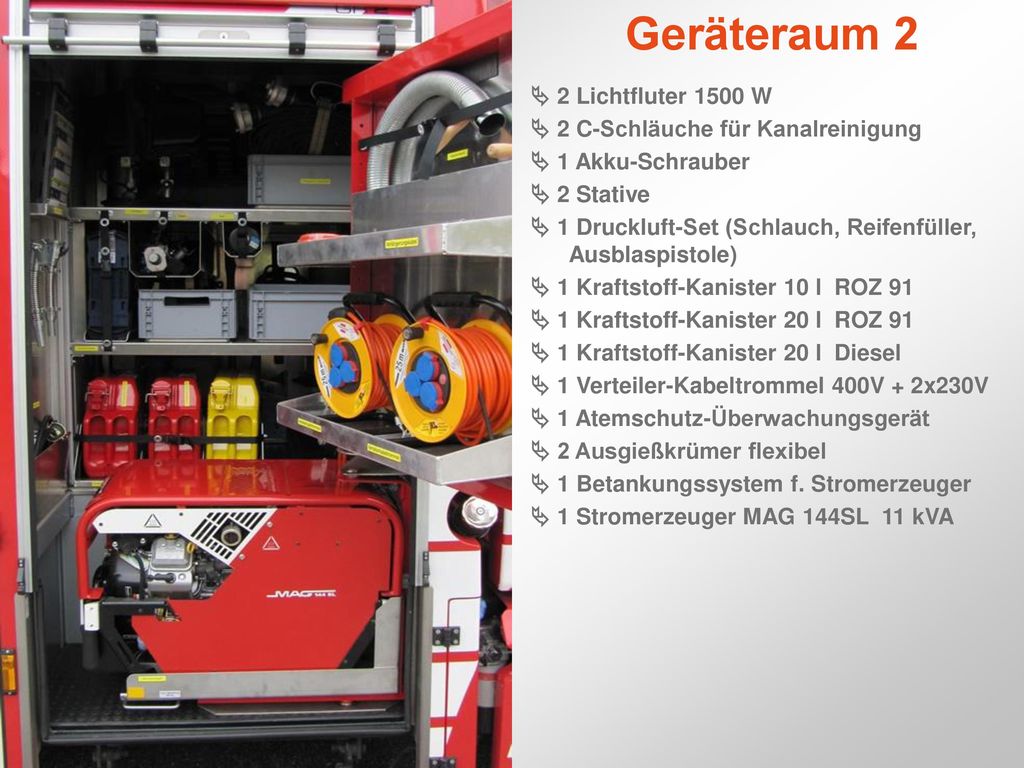

17 Geräteraum 2  2 Lichtfluter 1500 W  2 C-Schläuche für Kanalreinigung
 1 Akku-Schrauber  2 Stative  1 Druckluft-Set (Schlauch, Reifenfüller, Ausblaspistole)  1 Kraftstoff-Kanister 10 l ROZ 91  1 Kraftstoff-Kanister 20 l ROZ 91  1 Kraftstoff-Kanister 20 l Diesel  1 Verteiler-Kabeltrommel 400V + 2x230V  1 Atemschutz-Überwachungsgerät  2 Ausgießkrümer flexibel  1 Betankungssystem f. Stromerzeuger  1 Stromerzeuger MAG 144SL 11 kVA

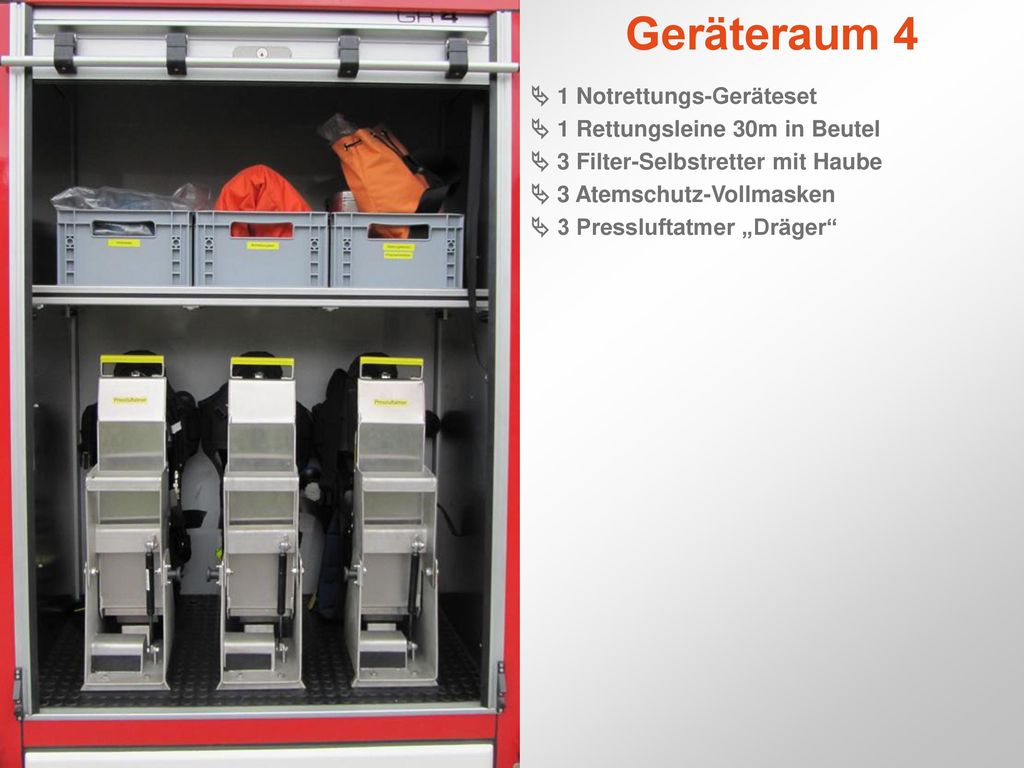

18 Geräteraum 4  1 Notrettungs-Geräteset  1 Rettungsleine 30m in Beutel
 3 Filter-Selbstretter mit Haube  3 Atemschutz-Vollmasken  3 Pressluftatmer „Dräger“

19 Geräteraum 6  1 Hochdruck-Haspel  1 Schaumzumischer  1 Hygieneset
 1 Schaummittel-Kanister a 20l  1 Zumischer Z2  1 Pkg. Einweg-Handschuhe  1 Druckluftanschluss  2 Hd-Kupplungsschlüssel  1 Bedieneinrichtung für Funk, Haspel, Lichtfluter, Hochdruckanlage  1 B-Verbindungsschlauch 5m  1 Überflurhydrantenschlüssel  2 Schaummittel-Kanister a 20l  1 D-Saugschlauch  1 Mittelschaumrohr M2  1 Druckbegrenzungsventil  1 Schaumaufsatz für Hochdruck  1 Mehrzweckstrahlrohr Quadrofog 150

20 Geräteraum 7  4 A-Saugschläuche  1 Tragkraftspritze TS12
 1 Bedieneinrichtung f. TS-Absenkung

21 Dach  2 Einreißhaken m. teilbarem Stiel  2 Feuerpatschen
 1 Aluschaufel  1 Haue  1 Schiebeleiter 9 m 2-teilig
