Wärmekataster Düsseldorf

Präsentation zum Thema: "Wärmekataster Düsseldorf"—  Präsentation transkript:

1 Wärmekataster Düsseldorf
BV 10: Garath, Hellerhof Quelle: BMU-Leitstudie 2010; Basisszenario 2010 A: Zugrunde liegen die bisherigen Restlaufzeiten der Kernkraftwerke. Der Anteil der Elektromobilität an der Verkehrsleistung des Individualverkehrs steigt bis 2050 auf 33%. Gz Oktober 2011

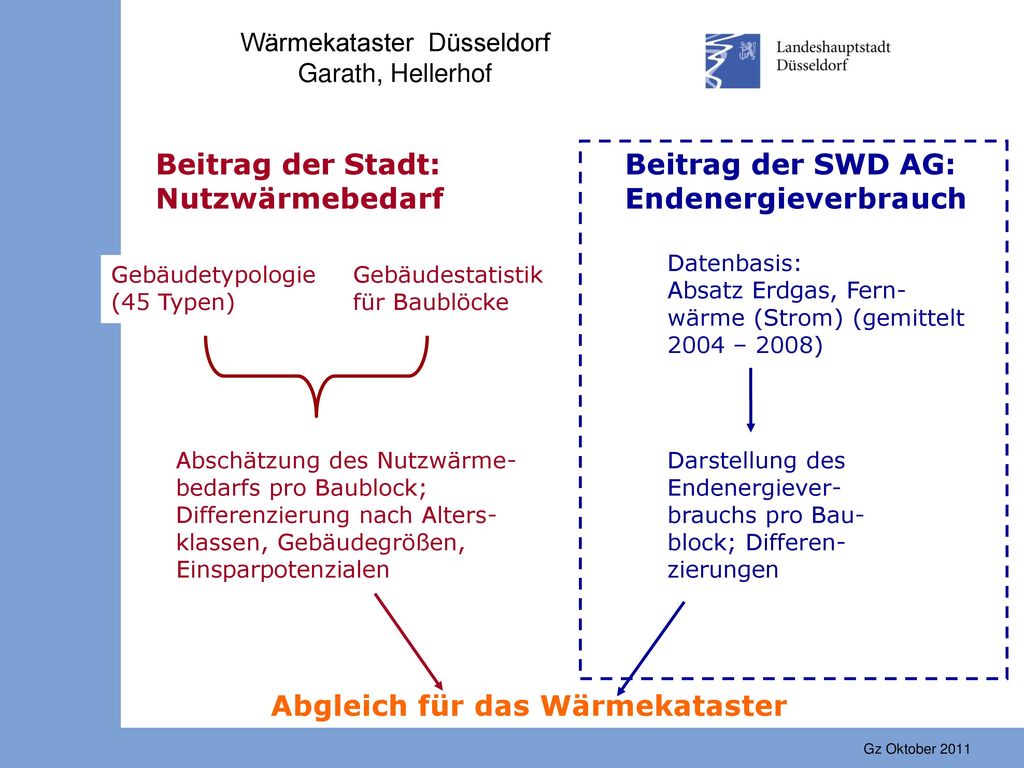

2 Wärmekataster Düsseldorf
Garath, Hellerhof Beitrag der Stadt: Nutzwärmebedarf Beitrag der SWD AG: Endenergieverbrauch Datenbasis: Absatz Erdgas, Fern-wärme (Strom) (gemittelt 2004 – 2008) Gebäudetypologie (45 Typen) Gebäudestatistik für Baublöcke Abschätzung des Nutzwärme-bedarfs pro Baublock; Differenzierung nach Alters-klassen, Gebäudegrößen, Einsparpotenzialen Darstellung des Endenergiever-brauchs pro Bau-block; Differen-zierungen Abgleich für das Wärmekataster Gz Oktober 2011

3 Gebäudetypologie Düsseldorf / 45 Typen
Gz Oktober 2011

4 Wärmekataster Düsseldorf
Datenbasis: Gebäudetypologie für die Stadt Düsseldorf Beispiel Hausdatenblatt I (Bestand) für großes Mehrfamilienhaus, Baualtersklasse Nutzwärmebedarf: 179 kWh/m².a Wohnfläche: 1.500 m² Gz Oktober 2011

5 Wärmekataster Düsseldorf
Spezifische Wärmebedarf der Wohngebäude in kWh/m² und Jahr Wärmekataster Düsseldorf Gz Oktober 2011

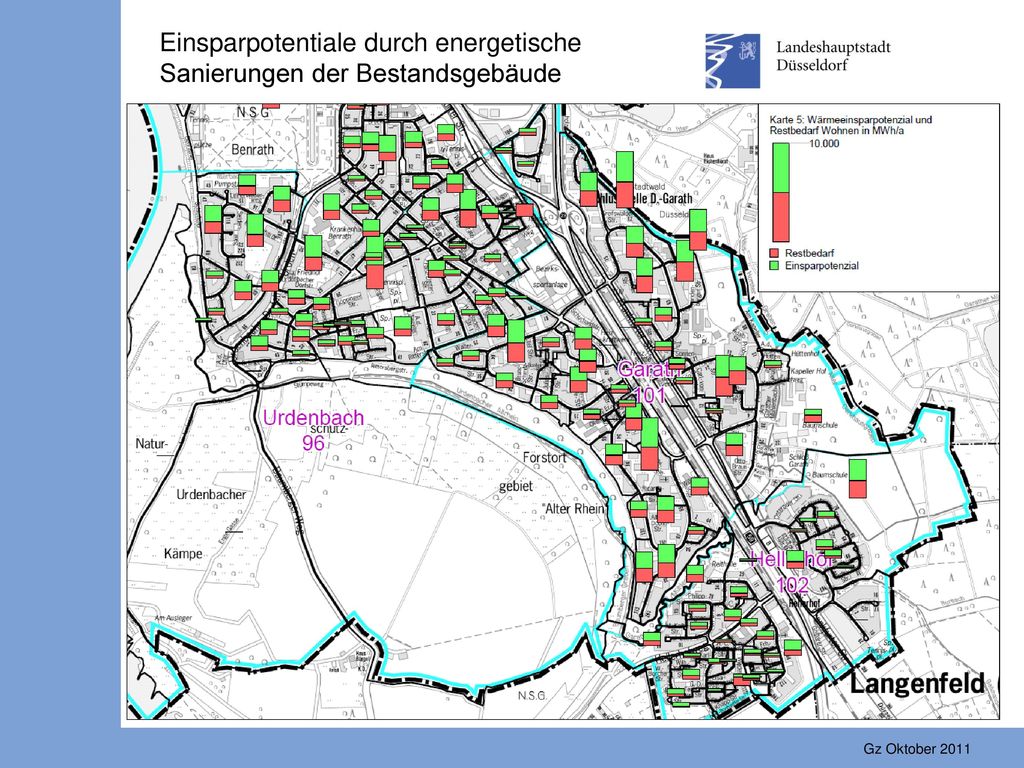

6 Wärmekataster Düsseldorf
Einsparpotentiale durch energetische Sanierungen der Bestandsgebäude Wärmekataster Düsseldorf Gz Oktober 2011

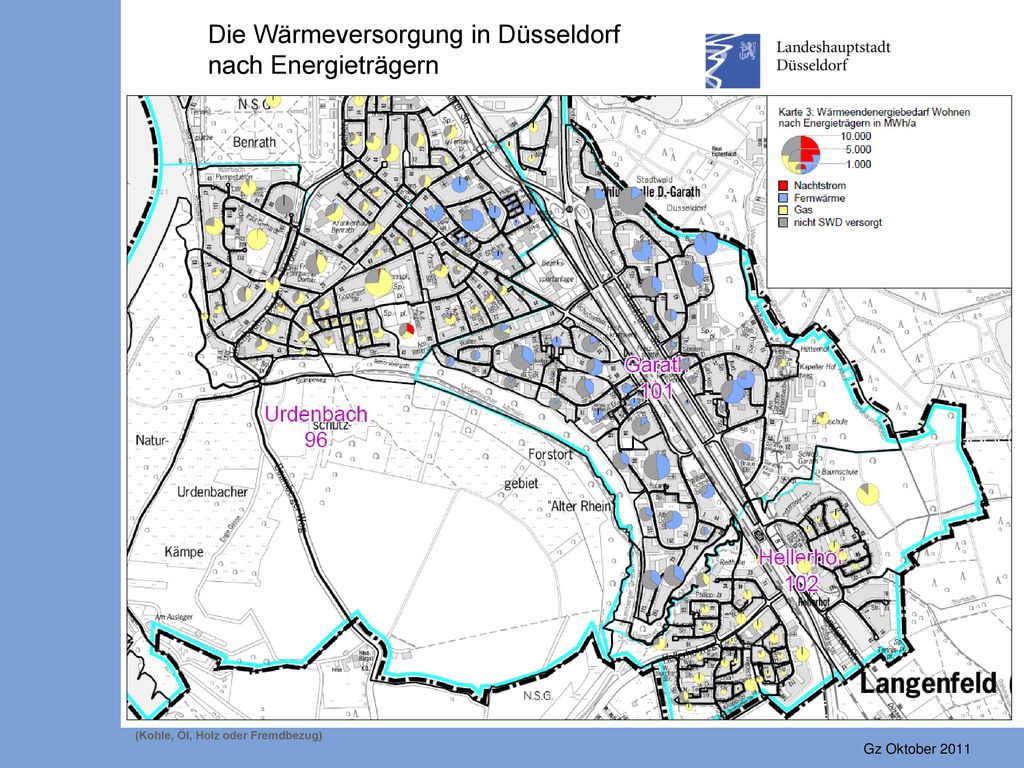

7 Wärmekataster Düsseldorf
Die Wärmeversorgung in Düsseldorf nach Energieträgern Wärmekataster Düsseldorf (Kohle, Öl, Holz oder Fremdbezug) Gz Oktober 2011

8 Wärmekataster Düsseldorf
Wärmebedarf auf Baublockebene mit Satzungsbereichen und Denkmalschutz Wärmekataster Düsseldorf Gz Oktober 2011

9 Solarkataster Düsseldorf
Anspruch an das Solarkataster: Berücksichtigung von Flachdächern, Berücksichtigung von Verschattungseffekten, Erkennung von Dachaufbauten und Fenstern, Darstellung von nur geeigneten Dachbereichen, Differenzierte Betrachtung der Dächer bezüglich der Eignung für die Installation von Photovoltaik- und Solarthermieanlagen Berechnungsparameter für das Solarpotential: Exposition (Ausrichtung) Neigungswinkel des Daches jahreszeitliche Verschattung Solarstrahlung Gz Oktober 2011

10 Solarkataster Düsseldorf
Bewertungskriterien Photovoltaik: Mindestgröße: 20 m² Modulwirkungsgrad: 14 % gut geeignet: 80 – 100 % Solarstrahlung bedingt geeignet: 60 – 80 % Solarstrahlung ungeeignet: < 60 % Solarstrahlung Dachflächen, die nicht berechnet werden konnten: Flachdächer: grundsätzlich geeignet; durch Aufständerung wird nutzbare Dachfläche um 40 % verkleinert. Gz Oktober 2011

11 Solarkataster Düsseldorf
Wie komme ich hin? Top-Link auf der Düsseldorfer Startseite Gz Oktober 2011

12 Solarkataster Düsseldorf
Wie bediene ich es? Ausführlicher Leitfaden auf den Seiten des Umweltamtes hinterlegt. Gz Oktober 2011

13 Solarkataster Düsseldorf
Detailgenaue Lage der geeigneten und ungeeigneten Dachbereiche Gz Oktober 2011

14 Solarkataster Düsseldorf
Gesamtbeurteilung der Dachfläche mit hinterlegtem Luftbild Gz Oktober 2011
