1 Service-orientierter Gazetteer für die Küste
Rainer Roosmann, Dorian Alcacer (Hochschule Osnabrück) Jörn Kohlus, Franziska Helbing (LKN) Frank Sellerhoff, Thanh-Trong-Nhan Vo (Fa. Smile Consult) Lehfeldt (BAW Hamburg, KFKI Geschäftsstellte)

2 Küstengazetteer Der Ausdruck Gazetteer ist dem englischen Sprachgebrauch entlehnt und geht auf das lateinische Wort „Gazetta“ zurück. Ortsverzeichnis ist eine nahe liegende Übersetzung, im deutschen Sprachraum wurden solche Zusammenstellungen von Ortsnamen und Erläuterungen als Landesbeschreibungen oder Topographien verfaßt. Auflage 16 ,1968

3 Küstengazetteer Leider sind viele Ortsnamen nicht eindeutig -> Homonyme: Schweinsrücken, Neustadt, Petersburg. Eindeutigkeit kann erst über einen hierarchischer Bezug hergestellt werden: Schweinsrücken im Nordfriesischen Wattenmeer.

4 Küstengazetteer Exonyme Hamburg (D, E), Hamburgo (Es), Hambourg (F)
Purrenstrom (D, preuß. Kartogr.), Purnestrom (Fraas) Dialekt Porrenstrom (Eiderst. Platt), Granatenstrom (Dithm. Platt)

5 Küstengazetteer Im Wattenmeer und an der Küste wandelt sich die Topographie rasant. Trischen liegt heute rd. 2,5 km östlich von der Position im Jahr 1924. benanntes Objekt verlagert sich z.B. Sandbank, Inseln benanntes Objekt verändert die Form z.B. Sandbank und Flußlauf benanntes Objekt verschwindet und entsteht ortsnah neu mit gleichem Namen z.B. Sandbank benanntes Objekt wird administrativ neu zugeordnet z.B. Kreisreform

6 Küstengazetteer Bezugsraum

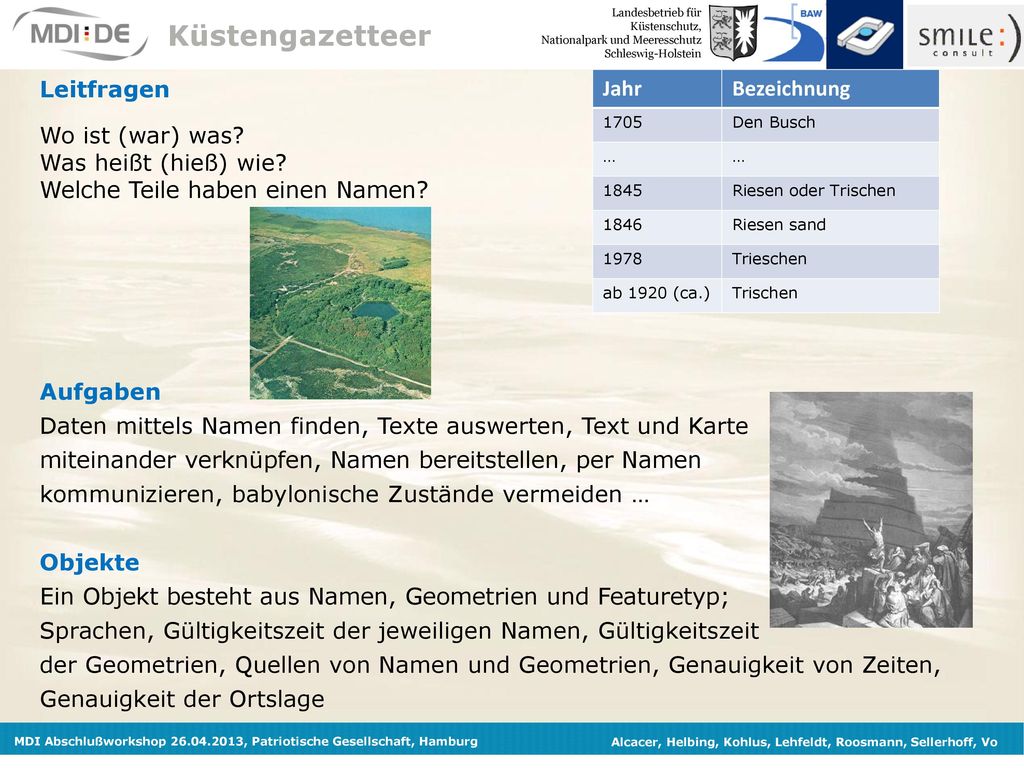

7 Küstengazetteer Leitfragen
Wo ist (war) was? Was heißt (hieß) wie? Welche Teile haben einen Namen? Aufgaben Daten mittels Namen finden, Texte auswerten, Text und Karte miteinander verknüpfen, Namen bereitstellen, per Namen kommunizieren, babylonische Zustände vermeiden … Objekte Ein Objekt besteht aus Namen, Geometrien und Featuretyp; Sprachen, Gültigkeitszeit der jeweiligen Namen, Gültigkeitszeit der Geometrien, Quellen von Namen und Geometrien, Genauigkeit von Zeiten, Genauigkeit der Ortslage Jahr Bezeichnung 1705 Den Busch … 1845 Riesen oder Trischen 1846 Riesen sand 1978 Trieschen ab 1920 (ca.) Trischen

8 Küstengazetteer – Konzeptmodell
Abstraktes Gazetteer- objekt Namens- komponente (1 ... n Toponyme) Geometrie- komponente (1 … n Teilgeometrien) Sprache, ggf. Dialektform Quellverweise … Quellverweise …

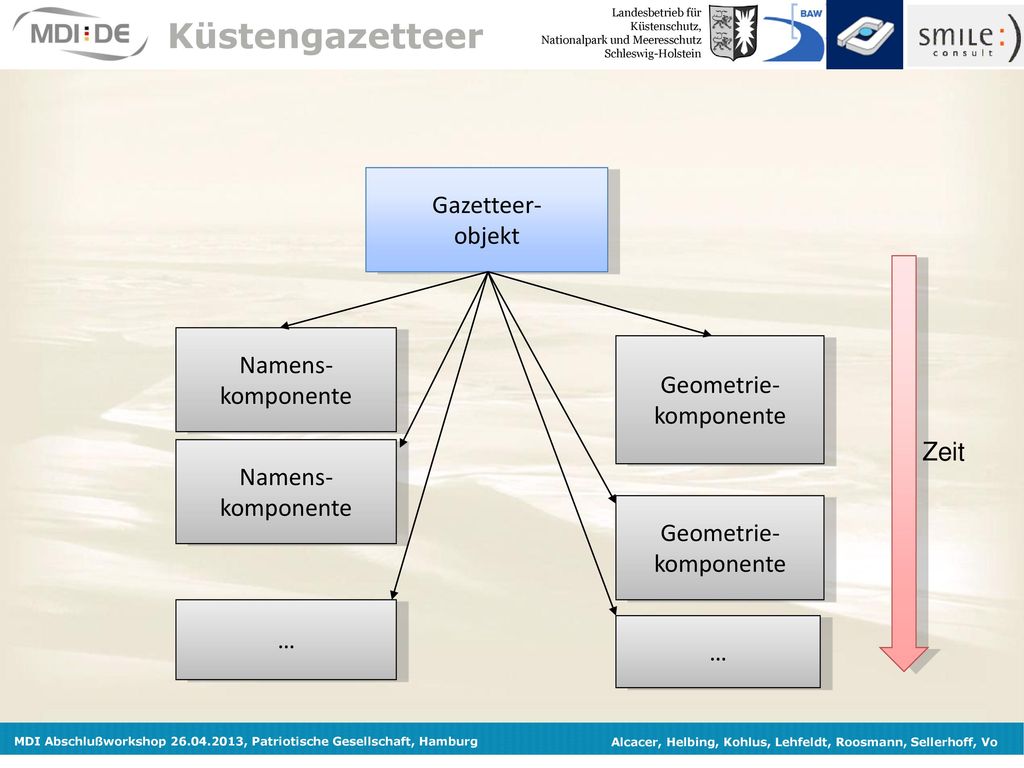

9 Küstengazetteer Gazetteer- objekt Namens- komponente
Geometrie- komponente Zeit Namens- komponente Geometrie- komponente … …

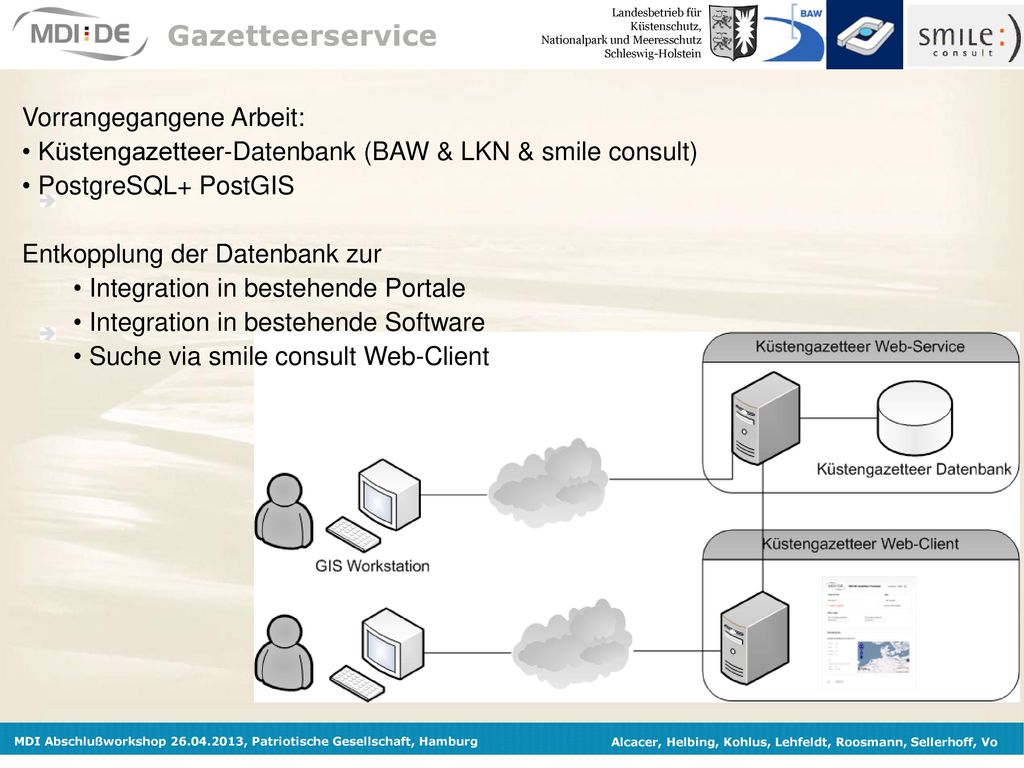

10 Gazetteerservice Vorrangegangene Arbeit:
Küstengazetteer-Datenbank (BAW & LKN & smile consult) PostgreSQL+ PostGIS Entkopplung der Datenbank zur Integration in bestehende Portale Integration in bestehende Software Suche via smile consult Web-Client

11 Gazetteerservice Ziele Verwendung bestehender Infrastruktur
Verwendung und Erweiterung bestehender Küstengazetteer-Datenbank Kompatibilität zu bestehenden Ansätzen / Bestrebungen Aufbau auf bestehende Technologien, Protokolle und Standards

12 OpenGIS Web Feature Service 2.0 Interface Standard (WFS)
Gazetteerservice Umsetzung anhand eines Downloaddienstes [INSP08] Inspire Data Specification on Geographical Names V.3.0 [INSP09] Massgebliche Standards OpenGIS Web Feature Service 2.0 Interface Standard (WFS) OpenGIS Filter Encoding 2.0 Encoding Standard (FES)

13 Gazetteerservice Maßgebliche Standards
OpenGIS Web Feature Service 2.0 Interface Standard Servicebeschreibung //getCapabilities Schema-Beschreibung (mittels GN3) //describeFeaturetype Bezug einer NamedPlace FeatureCollection //getFeature Filterung von Ergebnissen einer getFeature-Anfrage Verwendung von Filter Encoding 2.0 XML wfs:GetFeature wfs:Query typeNames="NamedPlace” [...]

14 Gazetteerservice Maßgebliche Standards
INSPIRE Data Specification on Geographical Names V 3.0 Featuretype-Schema NamedPlace für WFS Zuordnung mehrerer Namen zu einem NamedPlace Zuordnung mehrerer Typevalues zu einem NamedPlace

15 Gazetteerservice Maßgebliche Standards
INSPIRE Data Specification on Geographical Names V 3.0 Featuretype-Schema NamedPlace für WFS Zuordnung mehrerer Namen zu einem NamedPlace Zuordnung mehrerer Typevalues zu einem NamedPlace Schema additiv erweitert um Zeit (ISO 19108) exgn:geom_timeperiod exgn:name_timeperiod exgn:timeperiod Objecttype exgn:objectType Auslegung von gn:geometry als Multipolygon

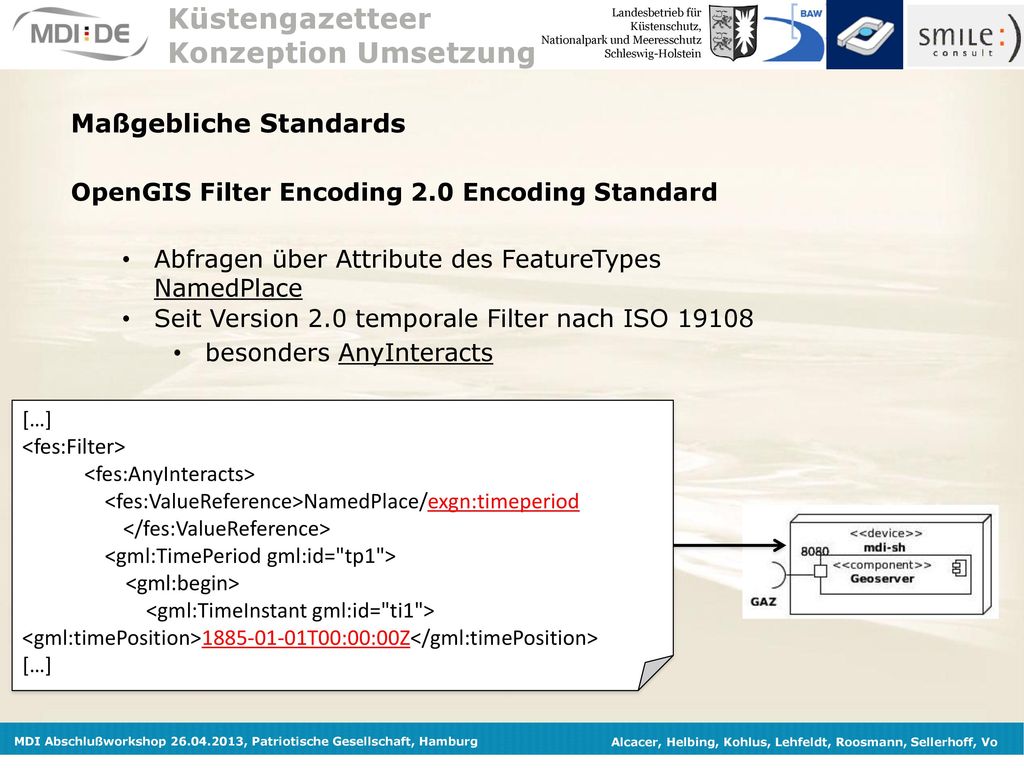

16 Küstengazetteer Konzeption Umsetzung
Maßgebliche Standards OpenGIS Filter Encoding 2.0 Encoding Standard Abfragen über Attribute des FeatureTypes NamedPlace Seit Version 2.0 temporale Filter nach ISO 19108 besonders AnyInteracts […] <fes:Filter> <fes:AnyInteracts> <fes:ValueReference>NamedPlace/exgn:timeperiod </fes:ValueReference> <gml:TimePeriod gml:id="tp1"> <gml:begin> <gml:TimeInstant gml:id="ti1"> <gml:timePosition> T00:00:00Z</gml:timePosition> […]

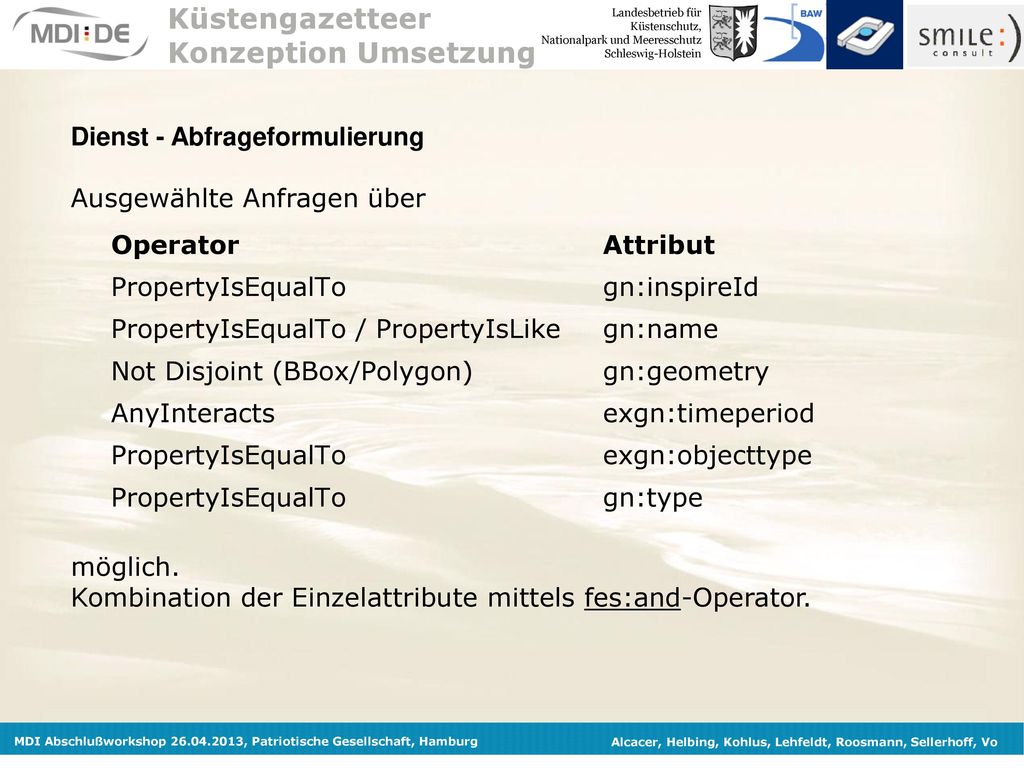

17 Küstengazetteer Konzeption Umsetzung
Dienst - Abfrageformulierung Ausgewählte Anfragen über möglich. Kombination der Einzelattribute mittels fes:and-Operator. Operator PropertyIsEqualTo PropertyIsEqualTo / PropertyIsLike Not Disjoint (BBox/Polygon) AnyInteracts Attribut gn:inspireId gn:name gn:geometry exgn:timeperiod exgn:objecttype gn:type

18 Küstengazetteer Konzeption Umsetzung
Suche über Name Geometrie Zeitliche Gültigkeit (Geometrie und Namen) Objecttype Kombinierte Suche über Name und zeitliche Gültigkeit Name und Geometrie Name und Objecttype Geometrie und zeitliche Gültigkeit Geometrie und Objecttype Objecttype und zeitliche Gültigkeit

19 Küstengazetteer Konzeption Umsetzung
Fallbeispiel Mehrschrittige Anfrageverarbeitung 1) Überführung von XML zu Anfrage 2) Überführung von Anfrage zu SQL 3) Ausführung der SQL-Anfrage 1. XML 2. Anfrage 3. SQL DB

20 Küstengazetteer Client
Zielstellung Gazetteer-Klient Zielgruppe: Behördliche Nutzer, Entscheidungsträger, Wissenschaftlicher Nutzer, Interessierte Einfache, intuitive Bedienung Komplexe Suchanfragen Darstellung des räumlichen und zeitlichen Kontextes eines Gazetteer-Objektes Weiterverwendung der Ergebnisse

21 Küstengazetteer Client
Formulierung einer Gazetteer-Anfrage

22 Küstengazetteer Client
Formulierung einer Gazetteer-Anfrage Suchbegriff zeitliche Bedingung räumliche Bedingung

23 Küstengazetteer Client
Ergebnis: Menge von Gazetteer-Objekten

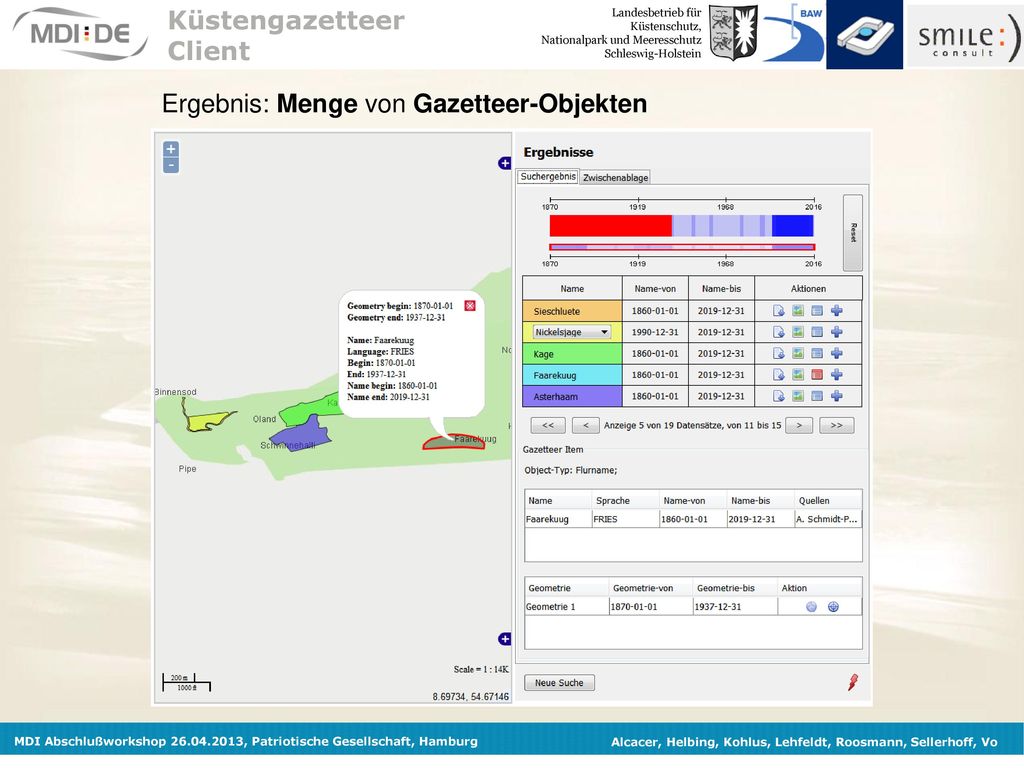

24 Küstengazetteer Client
Ergebnis: Menge von Gazetteer-Objekten zeitliche Verteilung räumliche Verteilung Tabellarische Auflistung Details

25 Küstengazetteer Client
Ablauf einer komplexen Recherche durch Verwendung der Zwischenablage

26 Küstengazetteer Client
Weiterverwendung der Geometrie eines Gazetteer-Objektes bei nachfolgenden Suchanfragen räumliche Bedingung

27 Küstengazetteer Client
Namen und Geometrien eines Gazetteer-Objektes

28 Küstengazetteer Client
Ein Gazetteer-Objekt in … … Zeit Raum und …

29 Küstengazetteer Client
Download von Recherche-Ergebnissen aus der Zwischenablage Geometrie (Shape-Format) Dokument (PDF) weitere Formate (XML, WKT, ASCII, …)

30 Küstengazetteer Client
Karten-Dienst mit geographischen Bezeichnern OGC-WMS Basiert auf gleichem Datenbestand Hilfreich bei Metadatenrecherche, Datenaustausch, etc. Ausblick: Integration der Küstengazetteer-Schnittstelle in hauseigene Werkzeuge für das Küsteningenieurwesen
