Nicht zivile Nutzung der Kernenergie unter technischen und kritischen Gesichtspunkten Stichwort: Atombombe Cornelius Poth.

Präsentation zum Thema: "Nicht zivile Nutzung der Kernenergie unter technischen und kritischen Gesichtspunkten Stichwort: Atombombe Cornelius Poth."—  Präsentation transkript:

1 Nicht zivile Nutzung der Kernenergie unter technischen und kritischen Gesichtspunkten Stichwort: Atombombe Cornelius Poth

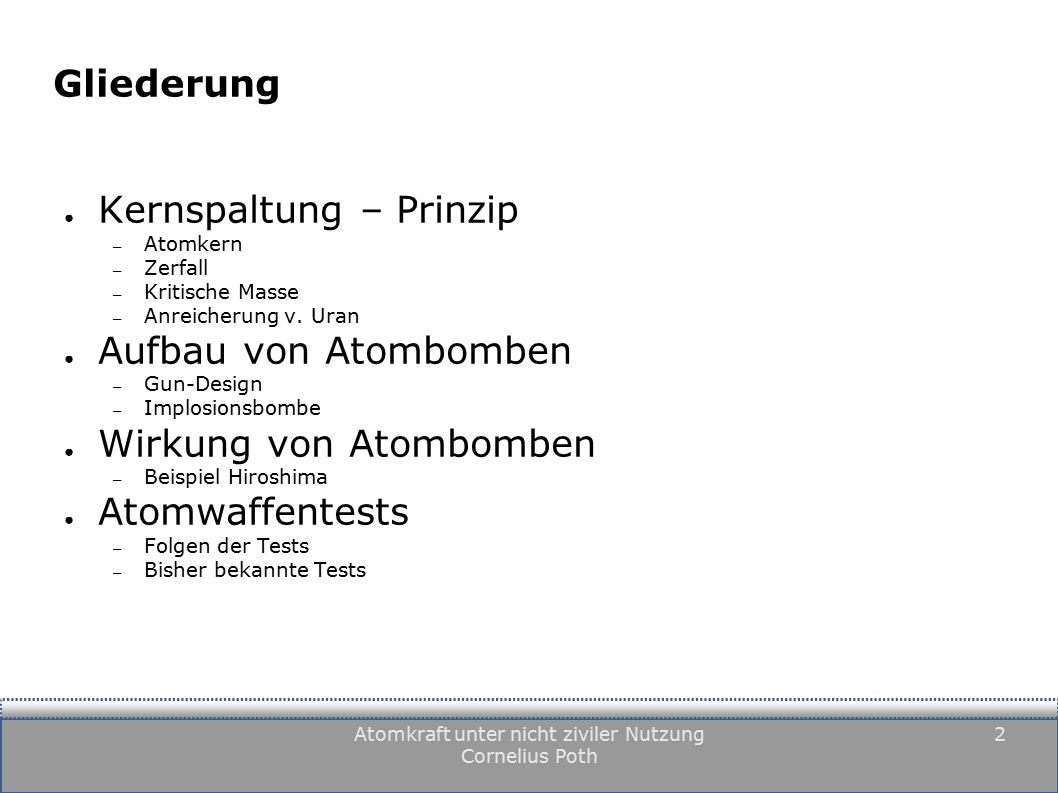

2 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 2 Gliederung ● Kernspaltung – Prinzip – Atomkern – Zerfall – Kritische Masse – Anreicherung v. Uran ● Aufbau von Atombomben – Gun-Design – Implosionsbombe ● Wirkung von Atombomben – Beispiel Hiroshima ● Atomwaffentests – Folgen der Tests – Bisher bekannte Tests

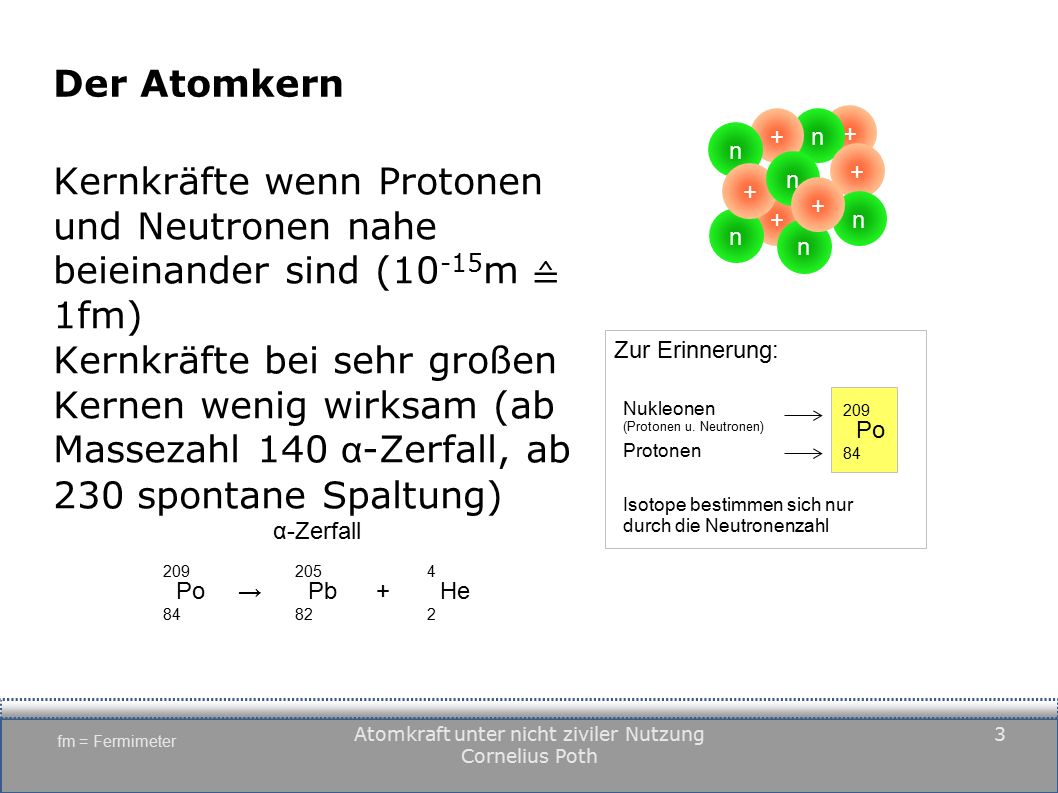

3 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 3 Der Atomkern + + n+ n n n + n + n + Kernkräfte wenn Protonen und Neutronen nahe beieinander sind (10 -15 m ≙ 1fm) Kernkräfte bei sehr großen Kernen wenig wirksam (ab Massezahl 140 α -Zerfall, ab 230 spontane Spaltung) fm = Fermimeter Zur Erinnerung: 209 Po 84 Nukleonen (Protonen u. Neutronen) Protonen Isotope bestimmen sich nur durch die Neutronenzahl 209 Po 84 + 205 Pb 82 → 4 He 2 α-Zerfall

4 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 4 Zerfall (mit thermischem Neutron) + + n+ n n n + n + n + n + + + n n n + + + n n n n 235 U 92 + 236 U 92 → 1 n 0 235 U Spaltung – verschiedene Spaltprodukte möglich spont an → 144 Ba 56 89 Kr 36 3+ 1 n 0 ++ 198 MeV kurzle big 235 U 92 + 236 U 92 → 1 n 0 spont an → 140 Cs 55 94 Rb 37 2+ 1 n 0 ++ 198 MeV

5 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 5 Kritische Masse Zerfall von Atomen setzt sich in einer Kettenreaktion von alleine und unkontrolliert durch die frei werdenden Neutronen fort. + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + n + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + + + n+ n n n + n + n + n kritische Masse unreflektiert reflektiert Uran 23316,5kg7,5kg Uran 23549,0kg22,8kg Plutonium 23910,0kg5,42kg Plutonium 240158,7kg148,4kg Reflektoren (Bsp.): Wolframcarbid, Beryllium

6 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 6 Anreicherung von Uran Zusammensetzung von Natururan: 99,3% 238 U 0,7% 235 U Kernkraftwerke werden meist mit 3-5% 235 U betrieben, für den Bombenbau braucht man eine Anreicherung von rund 90%, mindestens 80%.

7 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 7 Anreicherung von Uran (Zentrifugalverfahren) Vorgang muss oft wiederholt werden UF 6 235 UF 6 238 UF 6

8 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 8 Bombenbau nach dem Gun-Design

9 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 9 Little Boy (Hiroshima 6. Aug 1945) Projektil: 60% der Masse: 38,5kg in Form von 9 Ringen (ca. 16/10,5cm) Ziel: 40% der Masse: 25,5kg in Form von Scheiben ( ∅ ca. 10,5cm) Weniger als 1 kg des 235 U wurde umgewandelt Neutronenreflektor: Wolframcarbid Neutronenquelle: Polonium-Beryllium 13,4kT TNT Equivalent (L:3,2m/ ∅ 0,7m/4t/Zündhöhe 580m GND)

10 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 10 Implosionsbombe Prinzip der Bombe, die in Nagasaki geworfen wurde Spaltmaterial war 239 Pu (Plutonium)

11 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 11 Folgen einer Atombombendetonation Energieverteilung ● 50-60% Druckwelle ● 35-45% Wärmestrahlung ● Rest auf EMP, Strahlung Folgen ● Verbrennungen (bei Little Boy Brandauslösungen im Umkreis von 2km) ● Radioaktiver Staub wird verteilt (Nahrungsmittel, Grundwasser, Regen, direkte Bestrahlung,...) ● Halbleiterbauelemente und ICs werden Zerstört durch EMP

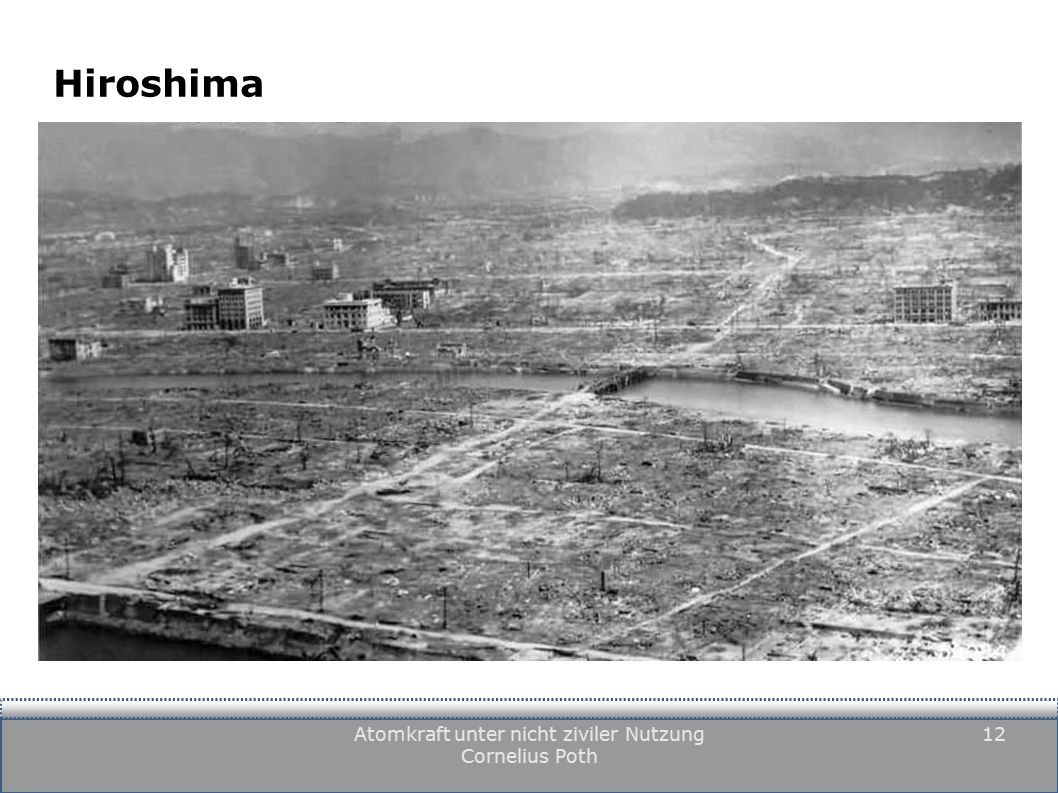

12 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 12 Hiroshima

13 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 13 16. Juli 1945 - Trinity

14 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 14 Tests (67) auf Bikini Atoll (1946-1958)

15 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 15 Testmöglichkeiten

16 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 16 Folgen der Automwaffentests ● Hoher Fallout, der Weltweit messbar war und ist. – 1963 war die 14 C Konzentration fast verdoppelt (gegenüber dem „Naturgehalt“) ● Vertrag zum Verbot von Nuklearwaffentests (in Atmosphäre, Weltraum und Wasser), Okt. 1963 – Frankreich und China bis 1980 noch oberirdische Tests, bis heute nicht beigetreten – seit des Zustandekommens verringert sich der 14 C Gehalt wieder – Wegen Einflussnahme auf Radiokohlenstoffdatierungen spricht man auch vom Kernwaffeneffekt ⇒ Atomwaffentests nur noch unterirdisch

17 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 17 Bisher bekannte Kernwaffentests Quelle: http://www.ga.gov.au/oracle/nukexp_form.jsp

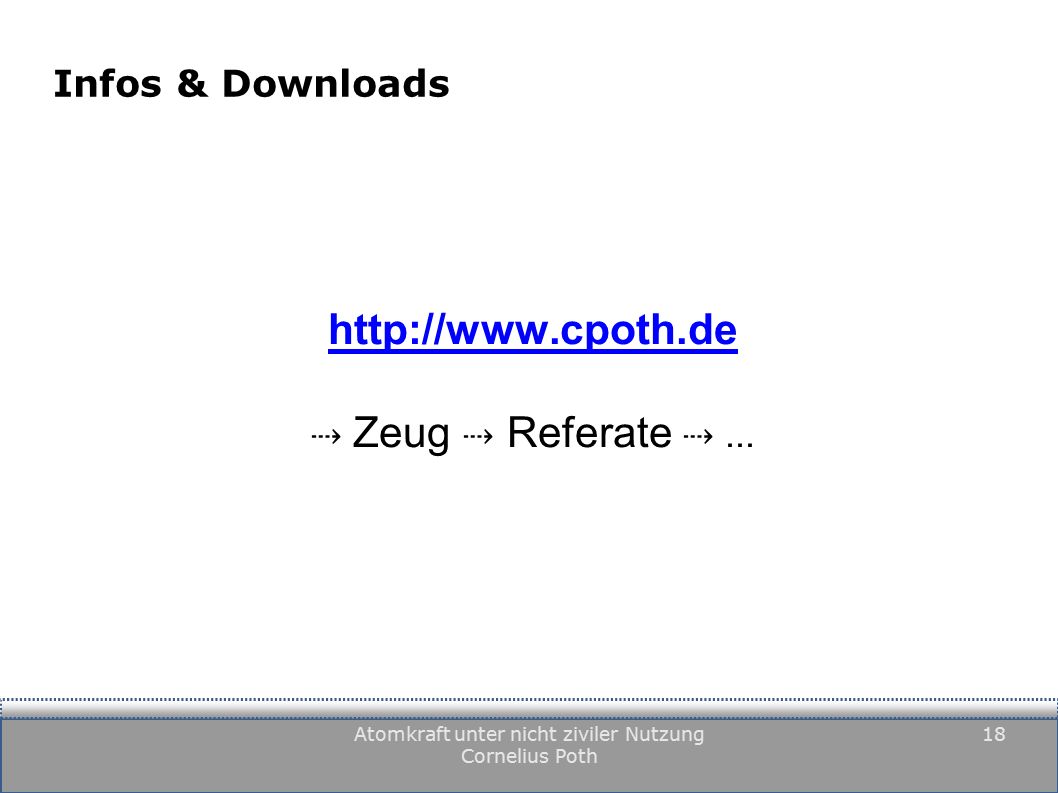

18 Atomkraft unter nicht ziviler Nutzung Cornelius Poth 18 Infos & Downloads http://www.cpoth.de ⇢ Zeug ⇢ Referate ⇢...
